汇川扩展数字量输入输出模块电气安装及调试介绍

一，安装

1. GL20-1600END

产品定位

• 类型：数字量输入/输出（I/O）模块，属于汇川GL20系列可编程逻辑控制器（PLC）的扩展模块。

• 功能：提供高密度数字量信号处理能力，适用于工业自动化中多点数控制场景。

关键参数

• 输入/输出点数：

  • 16点数字量输入（DC 24V，支持NPN/PNP类型）。

  • 00点输出（型号中“00”表示无输出，需搭配输出模块使用）。

• 电源电压：DC 24V（通常通过PLC背板或外部供电）。

• 通信接口：通过专用总线（如汇川H3U总线）与主PLC连接。

• 隔离保护：输入通道具备光电隔离，抗干扰能力强。

• 适用场景：

  • 需要大量数字量信号采集的设备（如传感器状态监测）。

  • 与输出模块配合使用，构建分布式I/O系统。

电气安装接口说明：

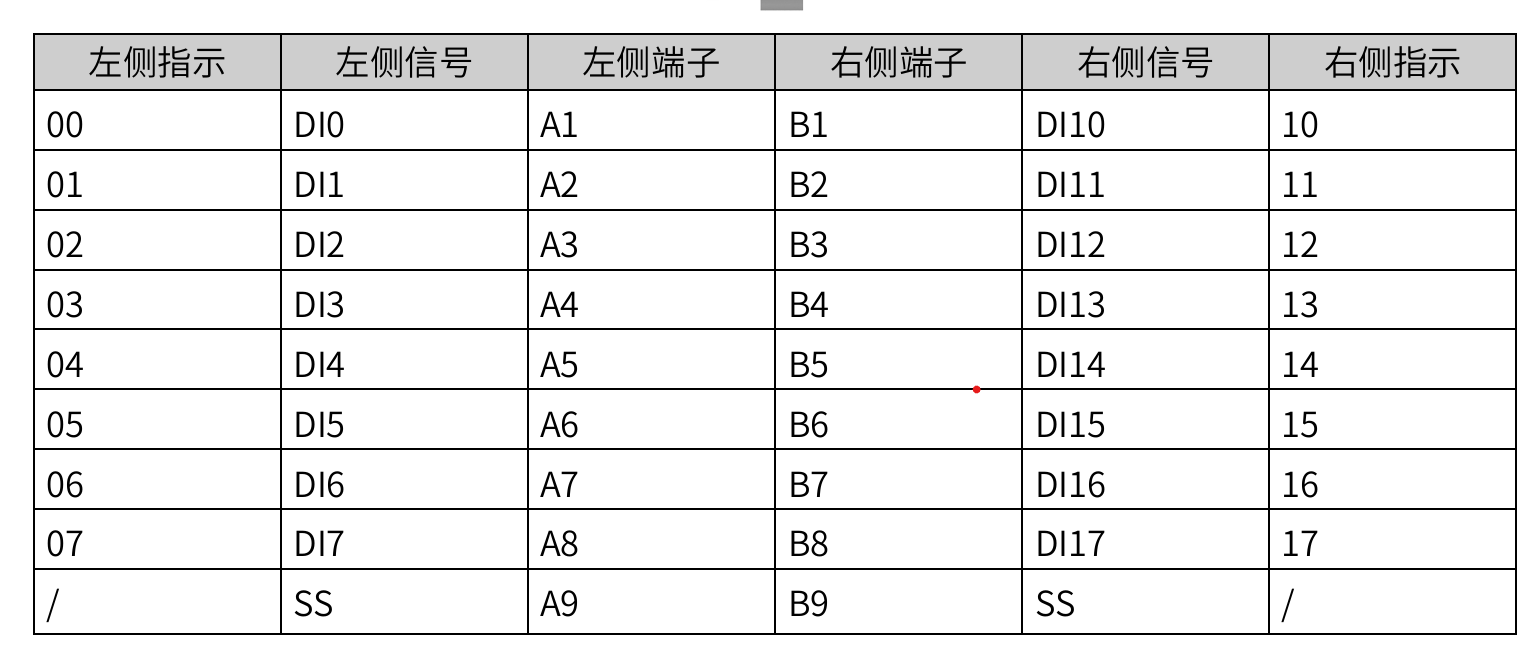

GL20-1600END端子定义

共18个端子，SS接公共端。

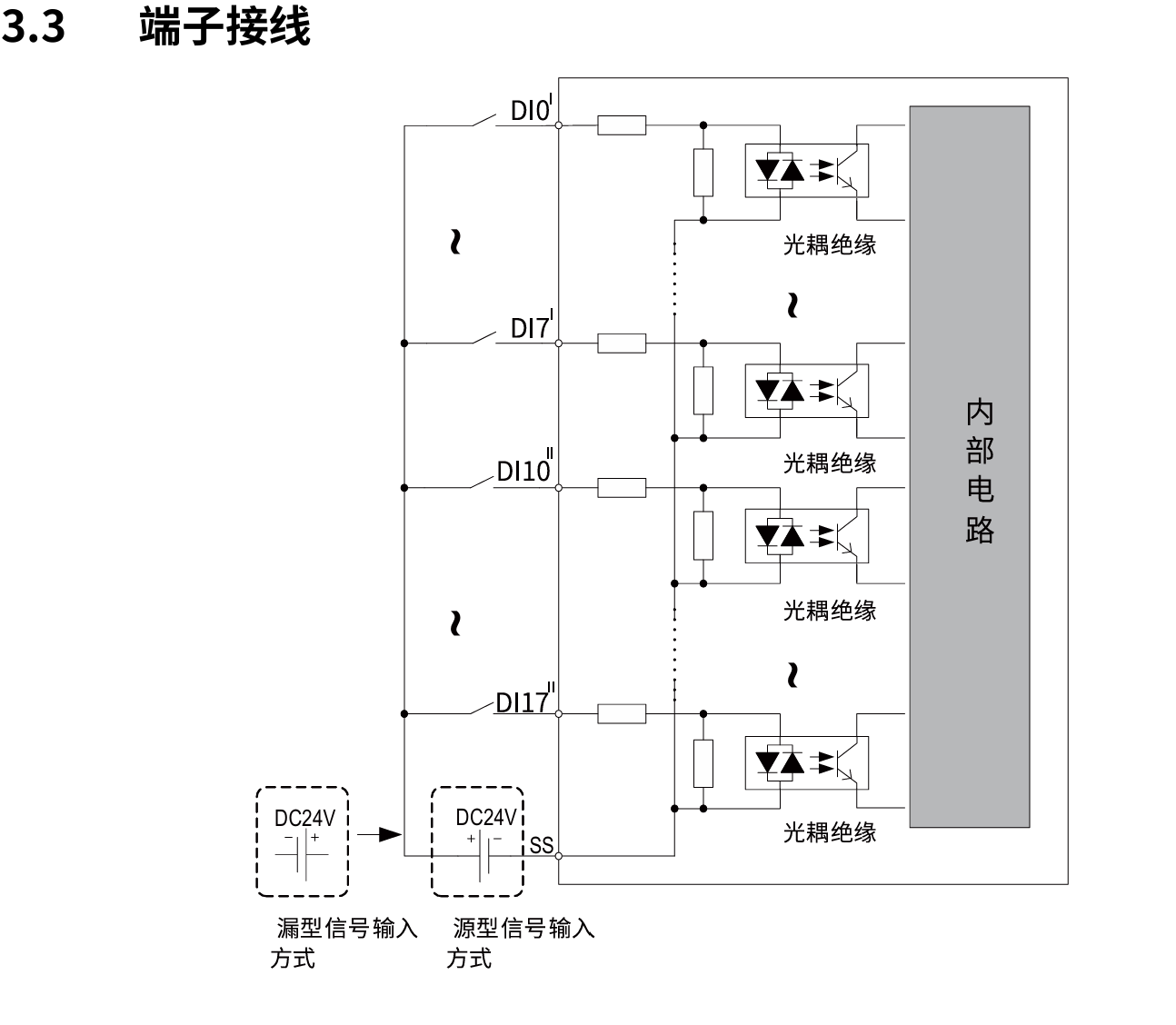

内部电路

由图可知SS接24V电源负极。

2. GL20-0008ER

产品定位

• 类型：继电器输出模块，专用于数字量负载控制。

• 功能：提供继电器触点输出，适合驱动交流/直流负载。

关键参数

• 输出点数：8点继电器输出。

  • 触点容量：通常为AC 250V/2A或DC 30V/2A（具体需参考手册）。

• 电源电压：DC 24V（模块工作电源）。

• 继电器类型：机械继电器（寿命约10万次）或固态继电器（SSD，高速长寿命）。

• 隔离保护：继电器线圈与触点间电气隔离。

• 适用场景：

  • 控制电磁阀、接触器、指示灯等大功率负载。

  • 需要电气隔离的场合（如高低压分开控制）。

特点

• 继电器输出兼容性强，支持交直流负载。

• 模块体积紧凑，节省安装空间。

电气安装接口说明：

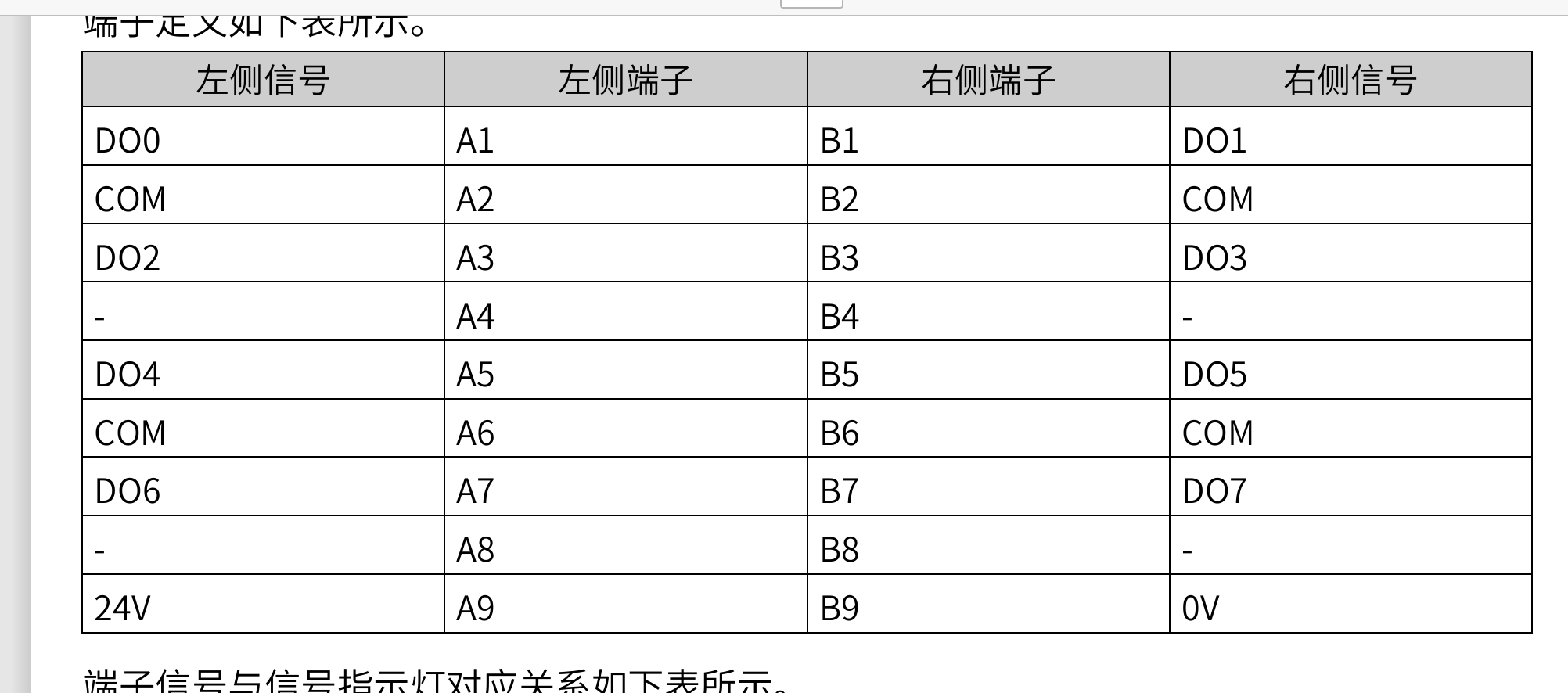

GL20-0008ER端子定义

注意！本扩展模块和常规端子不一致，注意辨别DO口。

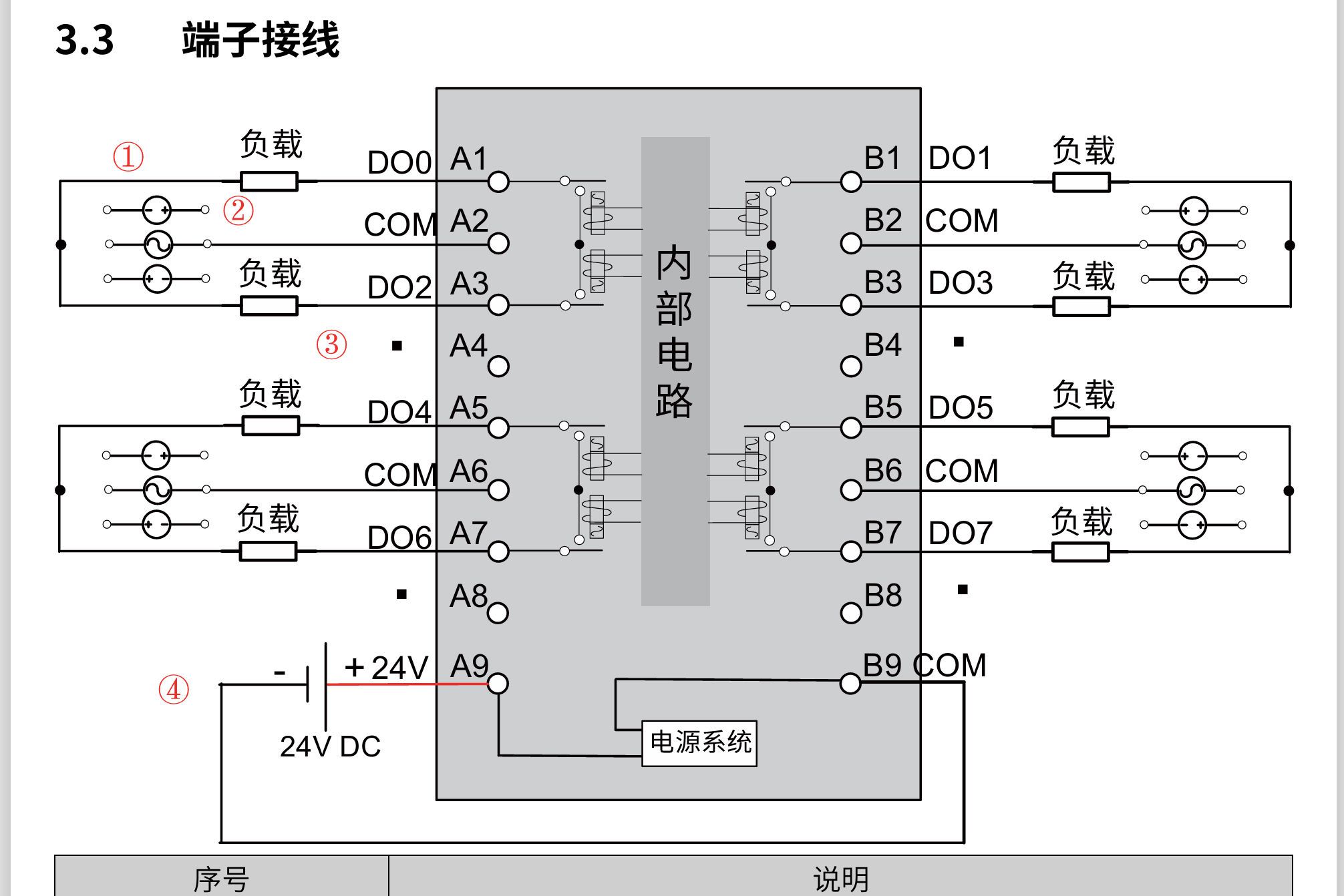

内部电路

由内部电路图可知，COM端接24V负极，对于A2B2A6B6可实际测量电源确定是否正常，本次项目测量A2与B2内部导通，A6与B6内部导通，分别给A2A6接上24V负即可。

二，调试

本次采用汇川plc调试软件Autoshop进行IO点配置。

1.启动Autoshop

操作图片

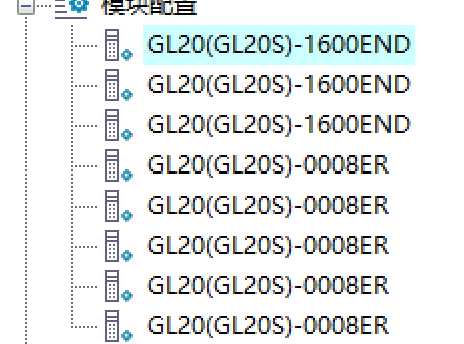

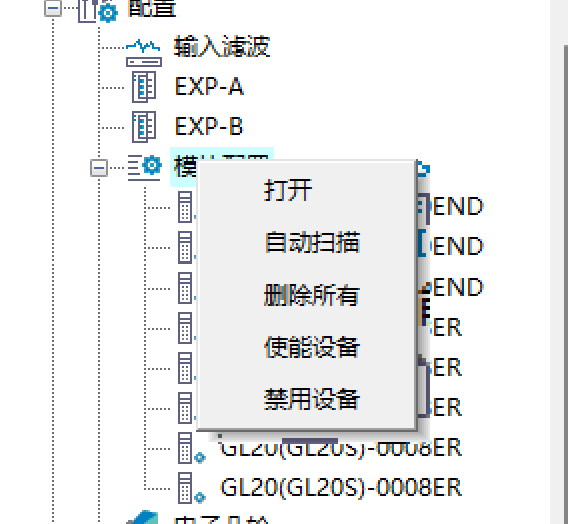

IO模块确保电气安装完毕后，鼠标右键点击模块配置，点击自动扫描，若虚拟扩展IO数量与实际数量一致且不出现红叉报错，即可进行下一步。

不报错的虚拟扩展IO图片

自动扫描后若出现红叉或数量不对，原因大概率是实物IO接线有问题，请对照说明书检查IO接线是否正确。

2.配置IO地址

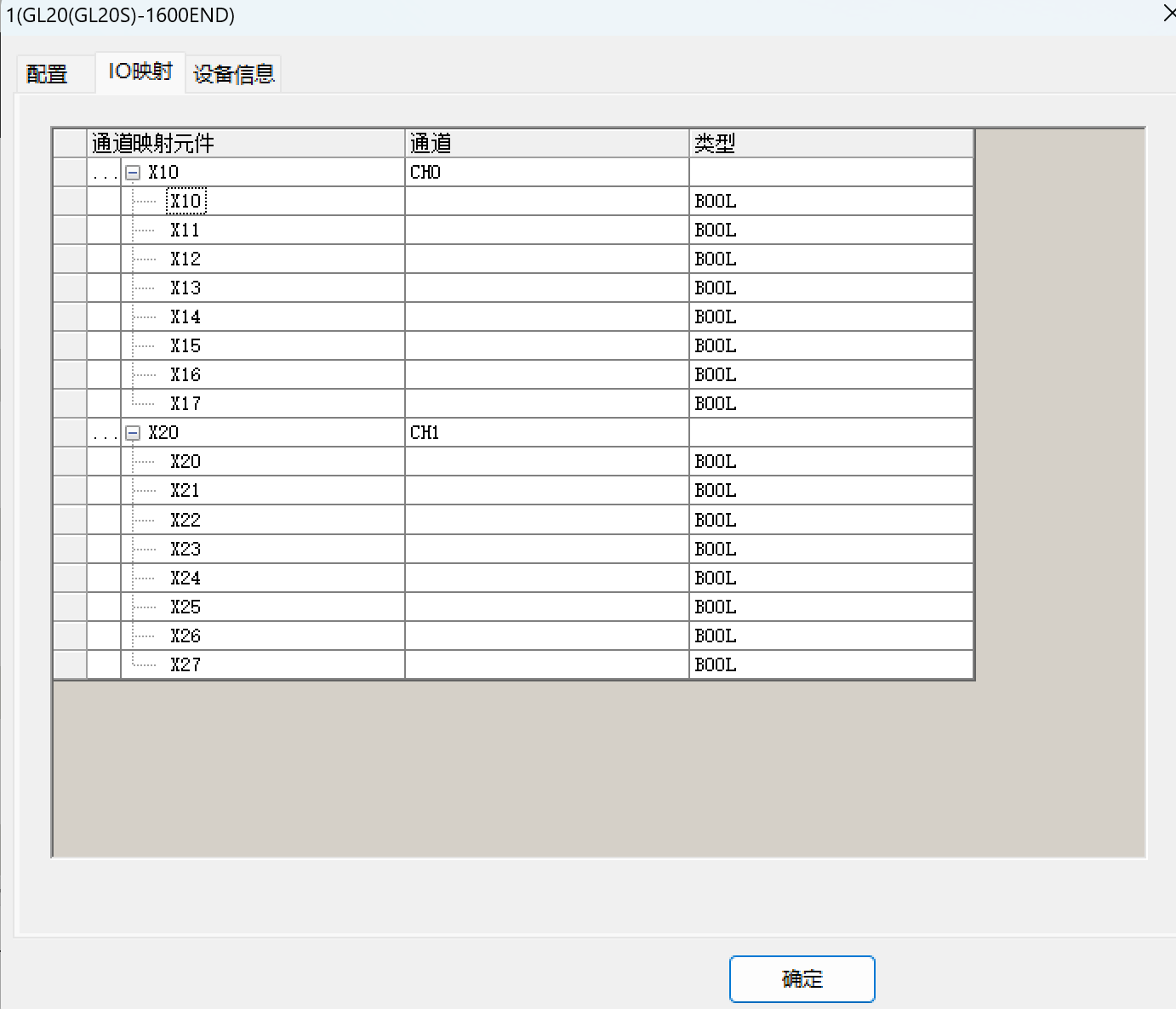

点击虚拟IO

操作图片

对虚拟IO地址进行配置，完毕。
