【HFSS】绘制任意角度大小的圆环

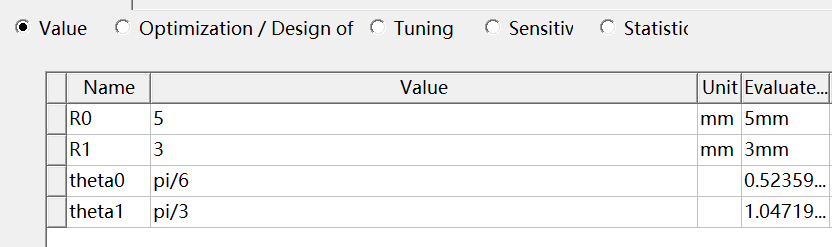

首先，定义圆环的起始变量。
R0和R1分别是圆环的外、内半径
theta0和theta1分别为圆环的起始角度和结束角度
在这里插入图片描述

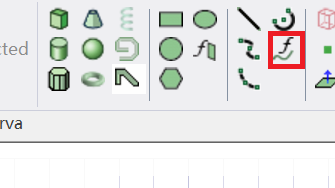

点击下图位置，出现用参数方程表示的函数
在这里插入图片描述

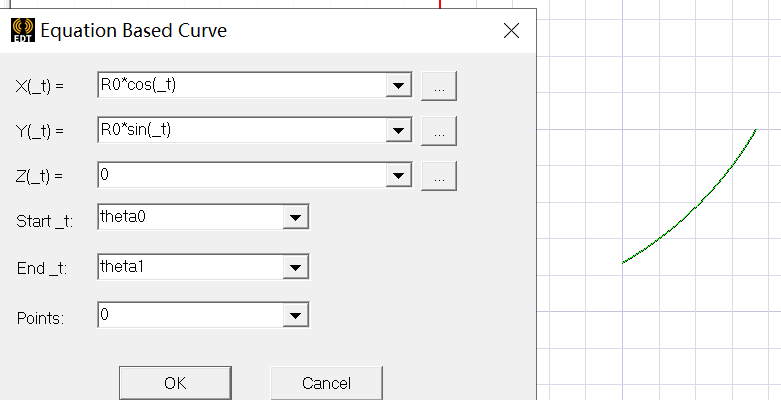

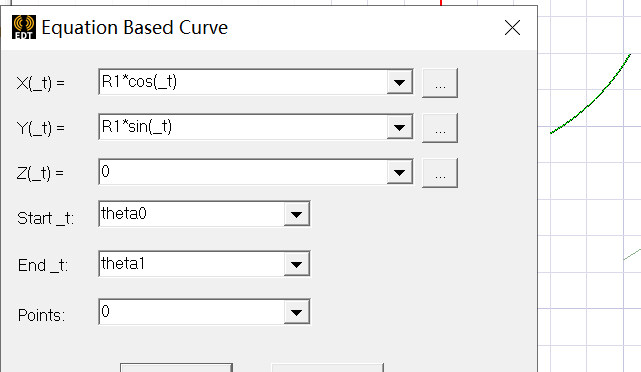

设置内外面的圆弧
在这里插入图片描述
在这里插入图片描述

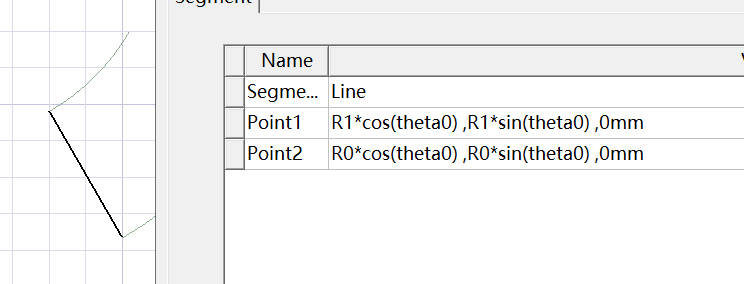

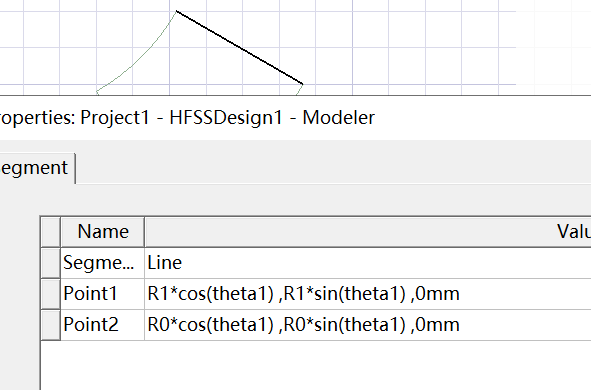

接下来画直线，然后修改直线的两端点的坐标与两圆弧的端点重合。
在这里插入图片描述
在这里插入图片描述

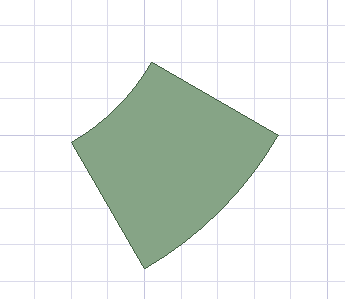

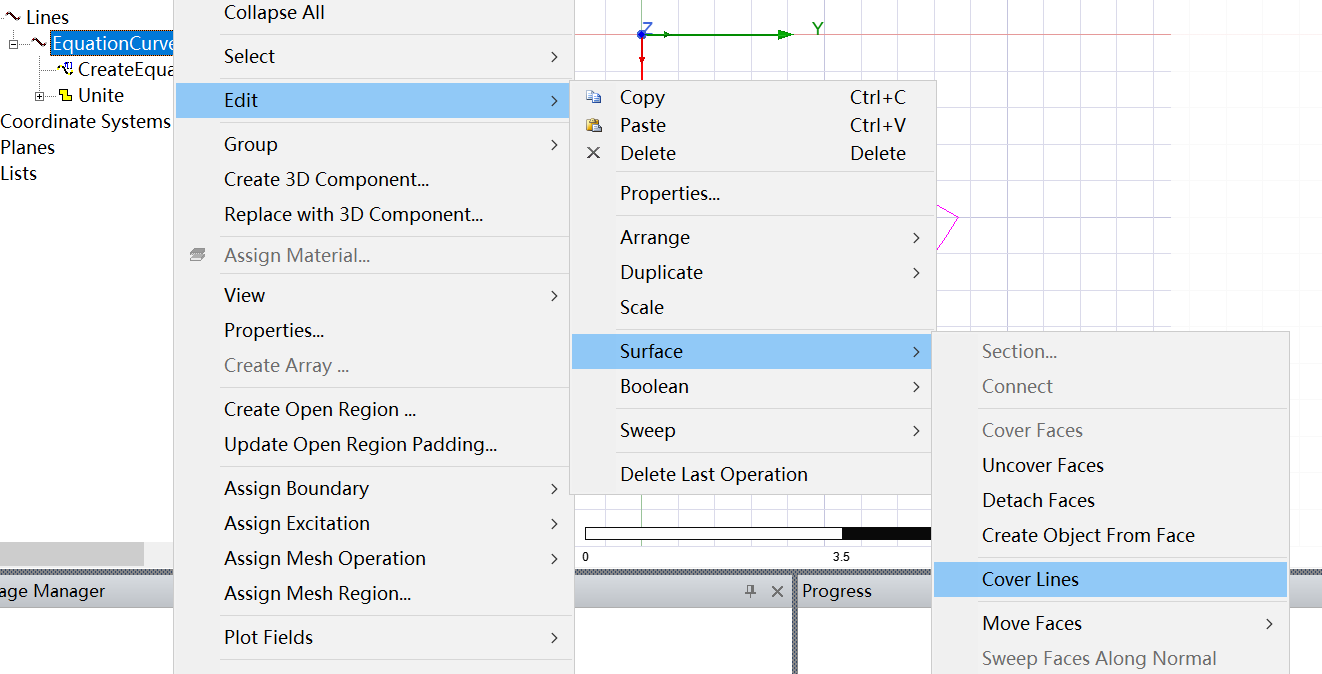

然后合并四条线，选中cover line，即可填充为一个平面
在这里插入图片描述
在这里插入图片描述
