运放的工作原理、参数意义、应用电路场景,以及如何选型

一、运放的工作原理

1. 基本结构

        运算放大器(Operational Amplifier, Op-Amp)是一种高增益的直接耦合差分放大器,核心由差分输入级、电压放大级、输出级和偏置电路组成。其符号如下:

        同相输入端( V_+):信号由此输入时,输出与输入同相位。

        反相输入端( V_- ):信号由此输入时,输出与输入反相位。

        输出端(V_{\text{out}} ):放大后的信号输出。

2. 理想运放特性

        开环增益( A_{OL} ):无穷大(实际为 10^4 \sim 10^6)。

        输入阻抗:无穷大(实际为  10^6 \sim 10^{12} \ \Omega)。

        输出阻抗:零(实际为  10 \sim 100 \ \Omega )。

        带宽:无穷大(实际受增益带宽积限制)。

        共模抑制比(CMRR):无穷大(实际 80 \sim 120 \ \text{dB})。

3. 实际运放的非理想特性

        输入失调电压(V_{OS} ):输入电压差为零时,输出存在的电压偏移(典型值:1 μV ~ 5 mV)。

        输入偏置电流(I_B ):输入端流入/流出的小电流(典型值:pA ~ μA)。

        压摆率(Slew Rate, SR):输出电压最大变化速率(典型值:0.5 V/μs ~ 1000 V/μs)。

        增益带宽积(GBW):增益与带宽的乘积,决定频率响应(例如:1 MHz 的运放在增益为 10 时带宽为 100 kHz)。

二、关键参数及其意义

参数

意义

典型值

影响场景

开环增益( A_{OL} )

无反馈时的电压放大能力

10^4 \sim 10^6

决定闭环精度

输入失调电压( V_{OS} )

输入为零时的输出偏移

1 μV ~ 5 mV

高精度测量系统

输入偏置电流(I_B)

输入端电流需求

pA ~ μA

高阻抗传感器接口

共模抑制比(CMRR)

抑制共模信号的能力

80 ~ 120 dB

差分放大、噪声抑制

增益带宽积(GBW)

增益与带宽的乘积,决定可用带宽

1 MHz ~ 100 MHz

高频信号处理

压摆率(SR)

输出信号的最大变化速率

0.5 V/μs ~ 1000 V/μs

高速脉冲、音频信号保真度

电源电压范围

运放正常工作的电源电压范围

±2.5V ~ ±18V

低电压/高压系统设计

输入/输出轨到轨

输入或输出信号能否接近电源电压

是/否

低电压供电系统

三、运放的核心作用

1. 信号放大

        放大微弱信号(如传感器输出)。

        支持反相、同相、差分等多种放大模式。

2. 数学运算

        加法/减法:实现多信号叠加或差值计算。

        积分/微分:用于模拟计算或波形变换。

3. 信号调理

        滤波:有源低通、高通、带通滤波器。

        阻抗匹配:电压跟随器(高输入阻抗,低输出阻抗)。

4. 比较与切换

        比较器:判断输入信号大小,输出高/低电平。

        振荡器:与RC网络配合生成周期性信号。

四、典型应用电路

1. 反相放大器

        公式:

( V_{\text{out}} = -\frac{R_2}{R_1} V_{\text{in}})

        特点:输入阻抗低( R_1),输出反相。

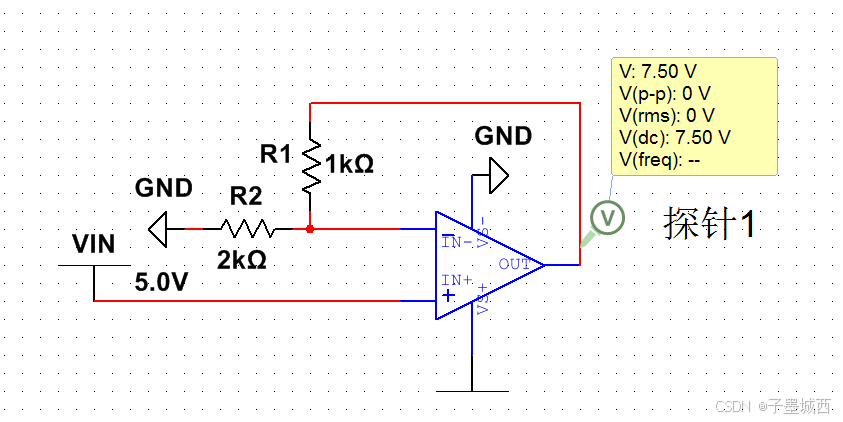

2. 同相放大器

        公式:

 V_{\text{out}} = \left(1 + \frac{R_1}{R_2}\right) V_{\text{in}}

        特点:输入阻抗高,输出同相。

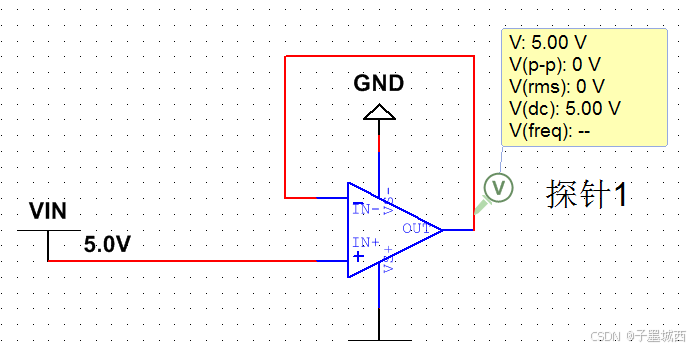

3. 电压跟随器

        公式:

 V_{\text{out}} = V_{\text{in}}

        作用:隔离前后级电路,缓冲高阻抗信号源。

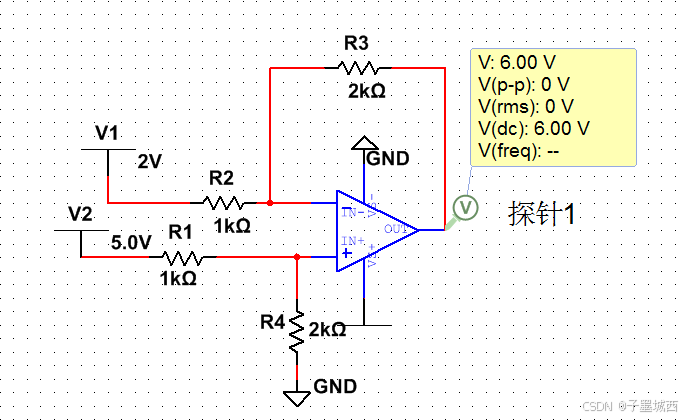

4. 差分放大器

         公式:R1/R4=R2/R3=RB/RA

V_{\text{out}} = \frac{R_A}{R_B} (V_2 - V_1)

        应用:抑制共模噪声(如电桥传感器信号提取)。

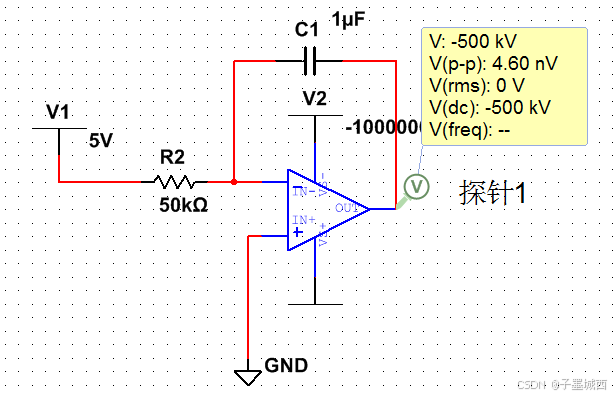

5. 积分电路

        公式:

 V_{\text{out}} = -\frac{1}{RC} \int V_{\text{in}} \, dt

        应用:波形生成(三角波)、控制系统。

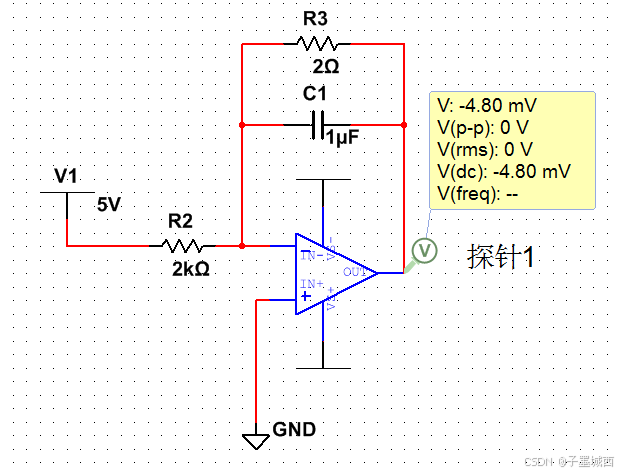

6. 有源低通滤波器

        截止频率:

 f_c = \frac{1}{2\pi R_{3} C}

        特点:高频衰减,低频通过。

五、应用场景

场景需求推荐运放类型
音频放大低噪声、高保真NE5532、OPA2134
传感器信号调理高精度、低失调电压AD8628、OPA2188
数据采集系统高速、高分辨率AD8065、ADA4898-1
电源管理宽电源范围、高PSRRLM358、TLV9002
医疗设备低功耗、低噪声LTC2057、AD8605
汽车电子高可靠性、宽温范围TLE2021、LM2904

六、运放选型步骤

1. 明确系统需求

        电源电压:单电源(3.3V/5V)还是双电源(±15V)?是否需要轨到轨?

        信号特性:带宽(如音频 20 kHz,视频 10 MHz)、幅度(mV 或 V 级)、精度要求(如 12 位 ADC 需 V_{OS} < 1 \ \text{mV} 。

        负载驱动:输出电流需求(如驱动 50 Ω 负载需  I_{\text{out}} > 20 \ \text{mA} 。

2. 筛选关键参数

        精度:选择低失调电压V_{OS} 、低温漂运放(如 AD8628)。

        速度:增益带宽积(GBW)需满足GBW≥闭环增益×信号带宽 。

        功耗:电池供电系统选低静态电流运放(如 LTC2067)。

3. 验证稳定性

        相位裕度:通过波特图分析闭环稳定性(需仿真工具如 LTspice)。

        补偿设计:必要时添加反馈电容(如 Miller 补偿)。

4. 封装与成本

        封装:贴片(SOT-23、SOIC)还是直插(DIP)

        成本:通用运放(LM358) vs 精密运放(ADA4528)。

七、经典运放型号推荐

型号特点适用场景
LM358双电源、低成本通用放大、比较器
NE5532低噪声、高输出驱动音频前置放大
OP07超低失调电压(10 μV)精密仪器、电桥放大
AD8605轨到轨、低噪声(5.5 nV/√Hz)传感器接口、ADC驱动
TLV9102低功耗(25 μA/通道)电池供电设备
AD811高速(GBW=140 MHz)视频信号处理

八、实际设计注意事项

1. 电源去耦:

        在电源引脚附近添加 0.1 μF 陶瓷电容 + 10 μF 电解电容,降低噪声。

2. PCB布局:

        输入信号远离输出和电源线,避免串扰。

        对称布局差分信号线,减少共模噪声。

3. 热管理:

        大电流输出时,运放可能发热,需预留散热孔或使用散热片。
