ESP32S3IDF版本移植LVGL最详细教程100%成功,包括LCD移植，适合所有版本，有工程文件

嵌入式云里雾里

已于 2025-01-13 16:21:51 修改

阅读量3.7k

点赞数 33

分类专栏： ESP32S3 LVGL移植文章标签：驱动开发嵌入式硬件单片机物联网

于 2025-01-13 16:02:46 首次发布

本文链接：https://blog.csdn.net/m0_63567117/article/details/145117221

版权

LVGL移植同时被 2 个专栏收录

2 篇文章

订阅专栏

ESP32S3

1 篇文章

订阅专栏

此文章运行环境ESP-IDF5.3（5.2也可），lvgl8.3.10，lcd1.3寸ST7789驱动屏幕，ESP32S3
不想看此文章了解流程，可以直接到文章最下面下载工程文件，修改引脚即可，注意如果LCD驱动屏幕不显示可能是屏幕芯片驱动不同，此驱动适合ST7789和ST7789V，如果是此芯片还是无法显示，可能你的LCD屏幕没有带CS片选引脚可能是老版本的批次，屏幕无法点亮可以去网上看看，要飞线。建议是带CS引脚的LCD屏幕，有此引脚也可以不用接CS引脚

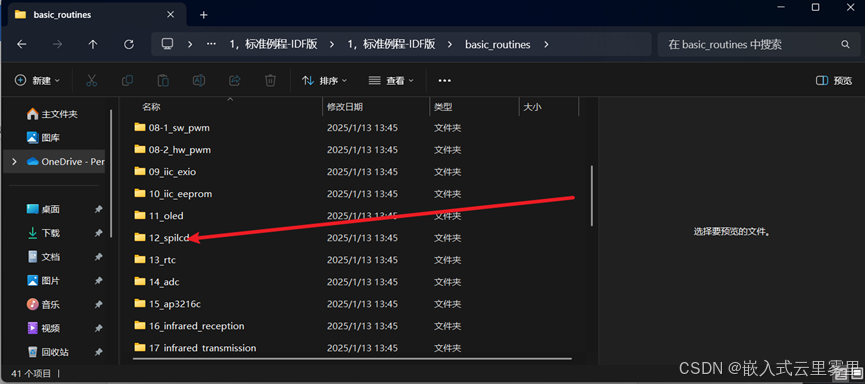

1、准备好两个文件，LVGL（任意版本）源码，准备显示屏驱动。这边显示屏驱动使用的是正点原子官网的LCD屏幕ST7789驱动。LCD驱动源码地址 https://pan.baidu.com/s/1A19N218T66hs4PgRgdTqgQ 提取码：ixmr。LVGL源码地址：https://github.com/lvgl/lvgl/releases/tag/v8.3.10，这边移植的是8.3.10，方便使用GUI GUIder软件。在这里插入图片描述
2、打开正点原子源码，修改引脚，增删文件。正点原子里的XL9555是用来拓展io的我们直接删除，还有IIC和LED的文件删除，并修改CMakeList文件，

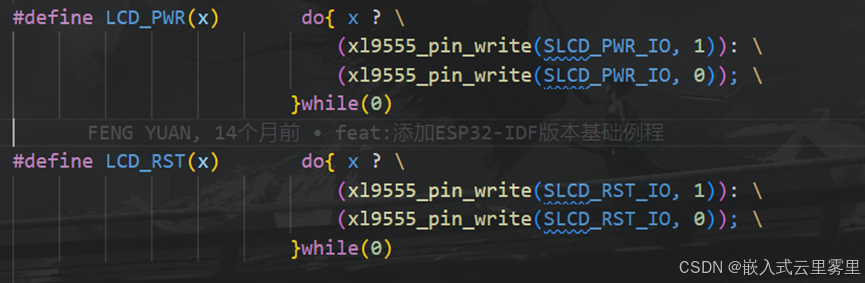

3、接下来修改LCD的引脚，记得修改图下函数，和引脚初始化

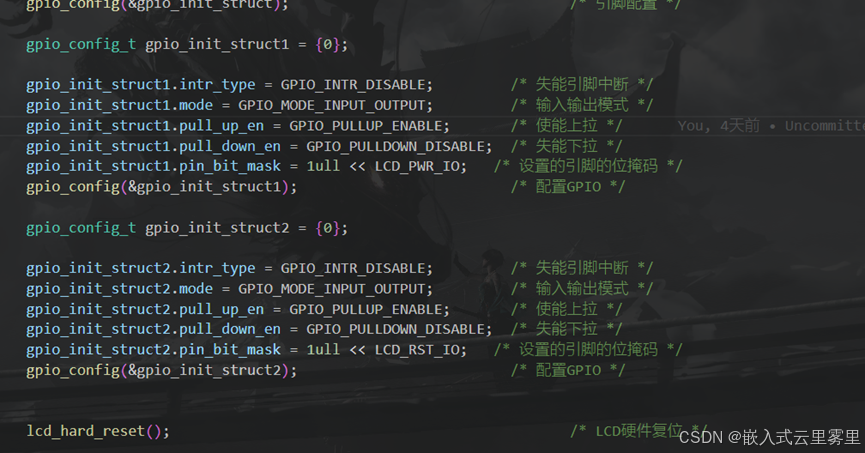

在这里插入图片描述 4、初始化代码如下放入lcd_init函数中，并在lcd.h中宏定义

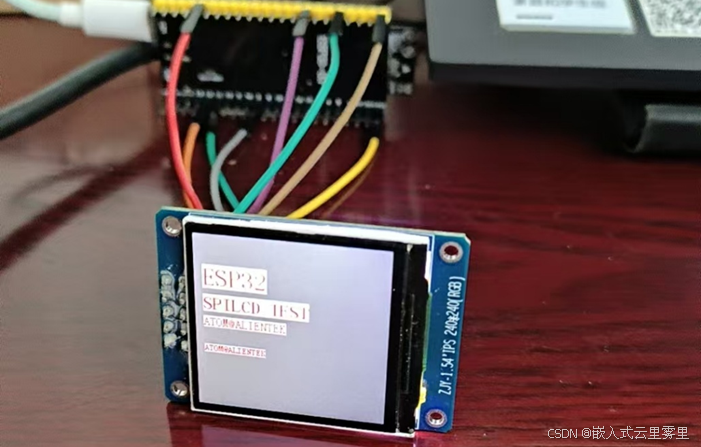

5、然后直接编译，因为删除了三个文件夹，可能有些头文件的引用或者函数调用不存在了可，看哪里编译错误删除即可，此屏幕是1.3寸屏幕，正点原子里的屏幕尺寸源码不用修改。（已改的LCD源码下载
链接: https://pan.baidu.com/s/1P-vsxNBkQpaAE4HfvvvSAg?pwd=4567 提取码: 4567 （在spi和LCD头文件中修改引脚即可））
在这里插入图片描述

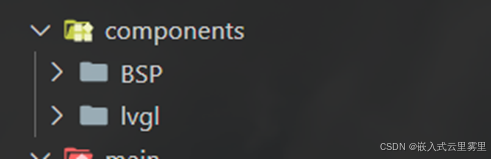

6、移植lvgl，将lvgl下载的源码文件改名为lvgl，直接移入components文件夹即可，因为LVGL里的CMakelist文件已经链接好了。文件结构如下

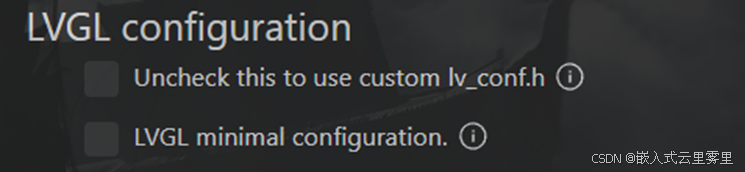

7、修改ESP-IDF的SDK配置（注意每次修改一定要保存），使其lv_conf.h生效，当然其实可以不用修改直接使用SDK配置文件的设置界面，但是每次修改测试文件界面就会所有重启编译构建比较耗时间，这边建议直接修改lv_conf.h文件。配置界面搜索uncheck（要先编译一下再搜索不然没有lvgl的配置界面），关闭Uncheck this to use custom lv_conf.h。使能此文件。
在这里插入图片描述

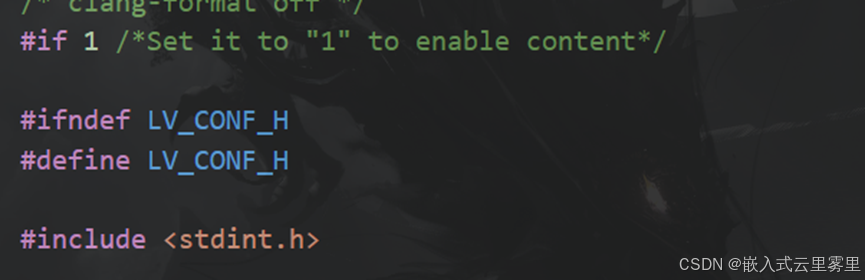

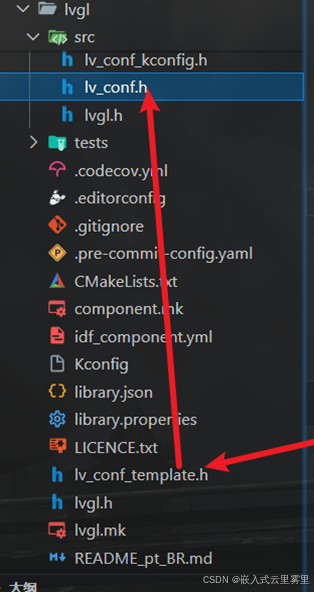

8、将lv_conf_template.h复制并重命名为lv_conf.h，移入scr文件里，并使能文件

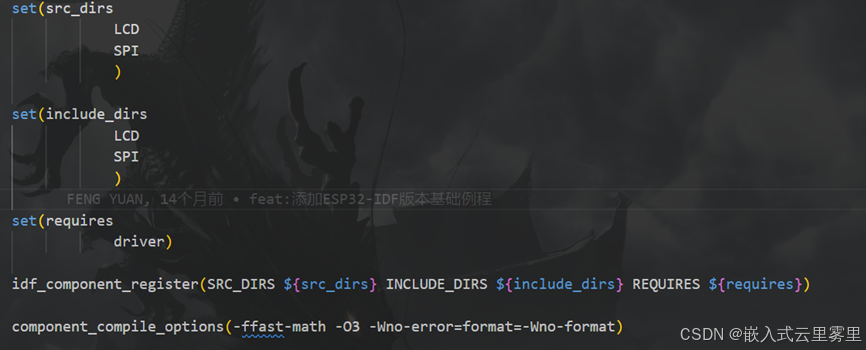

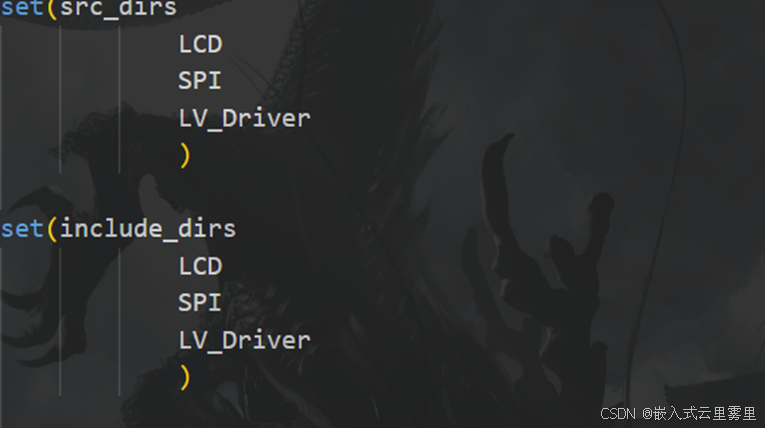

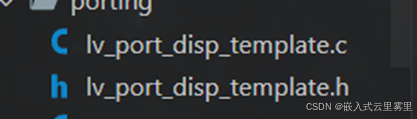

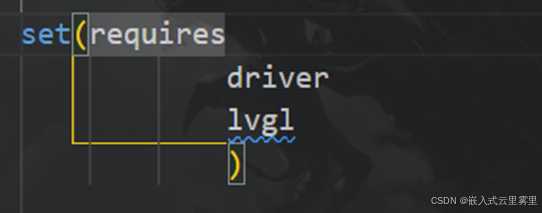

9、移植显示驱动，将components\lvgl\examples\porting里的以下几个文件复制，并到components/BSP文件里创建一个LV_Driver文件夹存放此文件并重命名两个文件为lv_port_disp。记住使能文件，两个文件里第一行的#if 0改为#if 1，并修改BSP里的CMakelist文件
在这里插入图片描述

10、导入LCD驱动的初始化到disp_init函数中，并在disp_flush初始化显示接口，以及缓冲区
lv_port_disp.c代码如下建议复制以下代码。记得修改屏幕尺寸


#if 1

/*********************
 *      INCLUDES
 *********************/
#include "lv_port_disp.h"
#include <stdbool.h>
#include "spi.h"
#include "lcd.h"

/*********************
 *      DEFINES
 *********************/
#ifndef MY_DISP_HOR_RES
    #warning Please define or replace the macro MY_DISP_HOR_RES with the actual screen width, default value 320 is used for now.
    #define MY_DISP_HOR_RES    240
#endif

#ifndef MY_DISP_VER_RES
    #warning Please define or replace the macro MY_DISP_HOR_RES with the actual screen height, default value 240 is used for now.
    #define MY_DISP_VER_RES    240
#endif


static void disp_init(void);

static void disp_flush(lv_disp_drv_t * disp_drv, const lv_area_t * area, lv_color_t * color_p);



void lv_port_disp_init(void)
{

    disp_init();

        //缓冲区开辟
        int DISP_BUF_SIZE =MY_DISP_HOR_RES * ((MY_DISP_VER_RES)/10);


        static lv_disp_draw_buf_t draw_buf_dsc;
        #if defined(CONFIG_GRAPHICS_USE_PSRAM)
        lv_color_t *buf_1 = heap_caps_malloc(DISP_BUF_SIZE*2, MALLOC_CAP_SPIRAM);
        lv_color_t *buf_2 = heap_caps_malloc(DISP_BUF_SIZE*2, MALLOC_CAP_SPIRAM);
        #else
        lv_color_t *buf_1 = heap_caps_malloc(DISP_BUF_SIZE*2, MALLOC_CAP_DMA);
        lv_color_t *buf_2 = heap_caps_malloc(DISP_BUF_SIZE*2, MALLOC_CAP_DMA);
        #endif
         lv_disp_draw_buf_init(&draw_buf_dsc, buf_1, buf_2,DISP_BUF_SIZE);


    //注册显示
    static lv_disp_drv_t disp_drv;
    lv_disp_drv_init(&disp_drv);
    disp_drv.hor_res = MY_DISP_HOR_RES;
    disp_drv.ver_res = MY_DISP_VER_RES;
    disp_drv.flush_cb = disp_flush;
    disp_drv.draw_buf = &draw_buf_dsc;
    lv_disp_drv_register(&disp_drv);
}


static void disp_init(void)
{
    spi2_init();
    lcd_init();
}

volatile bool disp_flush_enabled = true;


void disp_enable_update(void)
{
    disp_flush_enabled = true;
}


void disp_disable_update(void)
{
    disp_flush_enabled = false;
}


static void disp_flush(lv_disp_drv_t * disp_drv, const lv_area_t * area, lv_color_t * color_p)
{


    lcd_set_window(area->x1, area->y1, area->x2, area->y2);
    size_t size = (size_t)lv_area_get_width(area) * (size_t)lv_area_get_height(area);
    lcd_write_data(color_p, size * 2);
     //lcd_lvgl_flush(area->x1, area->y1, area->x2, area->y2,color_p, size);
    lv_disp_flush_ready(disp_drv);
}


#else

#endif

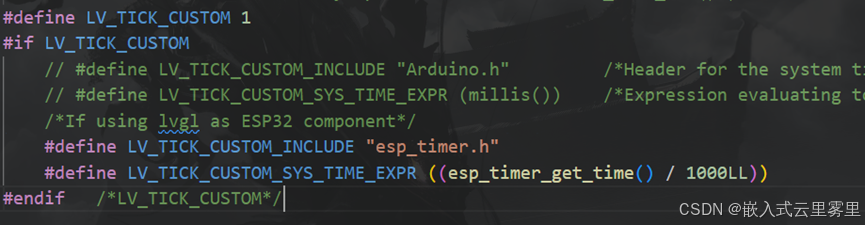

11、修改lv_conf.h里的LV_TICK_CUSTOM，配置LVGL的TICK，和LV_COLOR_16_SWAP置为1（如果屏幕反色就修改）
在这里插入图片描述

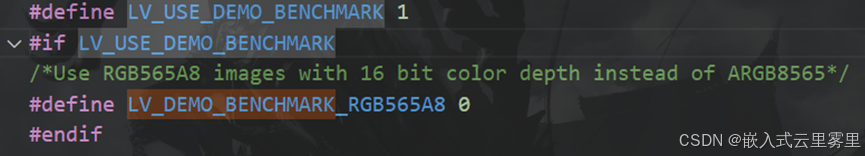

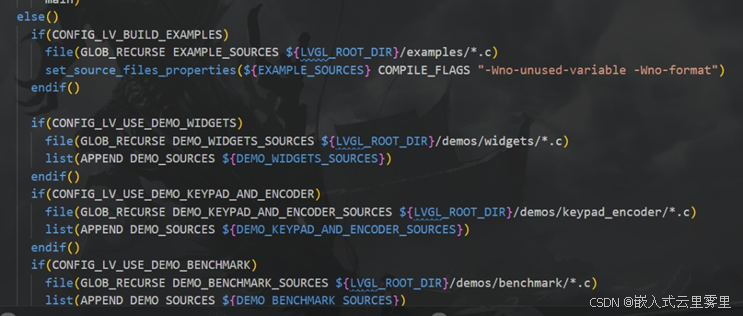

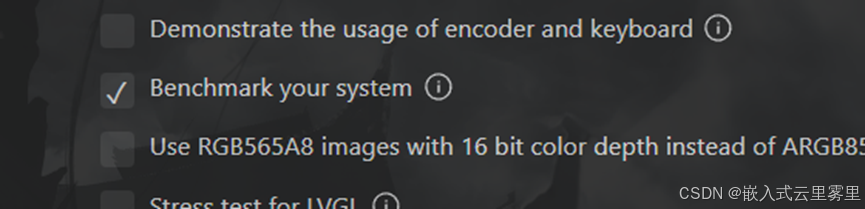

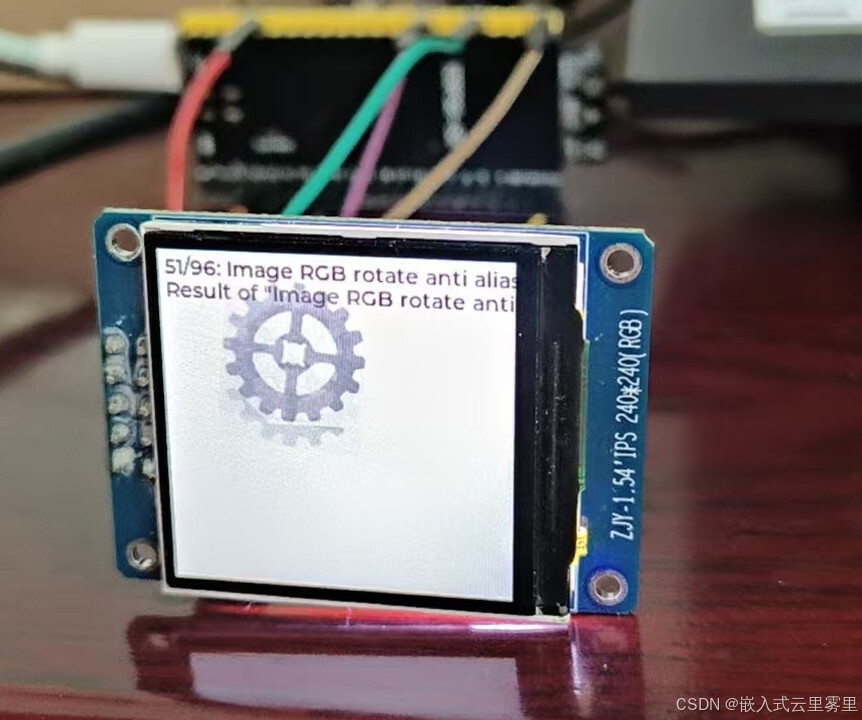

12、最后运行DEMO记得再lv_conf.h使能LV_USE_DEMO_BENCHMARK，，但是特殊的是再SDK配置界面里也要使能LV_USE_DEMO_BENCHMARK，这是为什么呢。因为在components\lvgl\env_support\cmake\esp.cmake文件中有SDK配置界面的DEMO开启定义，所以运行demo两个地方都要使能不然会编译错误。其他的配置修改lv_conf.h即可。
在这里插入图片描述

13、最后修改main.c文件，使其LVGL在ESP32S3的1号核上运行，并配置LVGL的刷新中断代码如下

main.c


#include <stdio.h>
#include "freertos/FreeRTOS.h"
#include "freertos/event_groups.h"
#include "lvgl.h"
#include "freertos/semphr.h"
#include "esp_system.h"
#include "lv_port_disp.h"
#include "nvs_flash.h"
#include "esp_system.h"
#include "esp_chip_info.h"
#include "esp_psram.h"
#include "esp_flash.h"
#include "esp_timer.h"
#include "demos/lv_demos.h"



static void lvgl_act(void *pvParameter);

void app_main(void)
{
    xTaskCreatePinnedToCore(lvgl_act, "gui_app", 4096 * 2, NULL, 0, NULL, 1);

}
static void lvgl_act(void *pvParameter)
{


    esp_err_t ret;
    ret = nvs_flash_init();              /* 初始化NVS */
    if (ret == ESP_ERR_NVS_NO_FREE_PAGES
    || ret == ESP_ERR_NVS_NEW_VERSION_FOUND)
    {
        ESP_ERROR_CHECK(nvs_flash_erase());
        ret = nvs_flash_init();
    }


    lv_init();
    lv_port_disp_init();
    lv_demo_benchmark();

    while (1)
    {
        /* Delay 1 tick (assumes FreeRTOS tick is 10ms */
        vTaskDelay(pdMS_TO_TICKS(10));
        lv_task_handler();
    }

}
