一、移植LVGL的前期准备

第一步：ESP32 S3 LVGL版本选择

对于 ESP32-S3，推荐使用 LVGL v8.3.11，因为这个版本在性能、兼容性和 bug 修复方面较为稳定，具体原因如下：

第二步：LVGL 源码下载

1. 官方 GitHub 下载（推荐）

方式 1：GitHub 页面手动下载（我先着重使用手动下载方式，更适合小白）

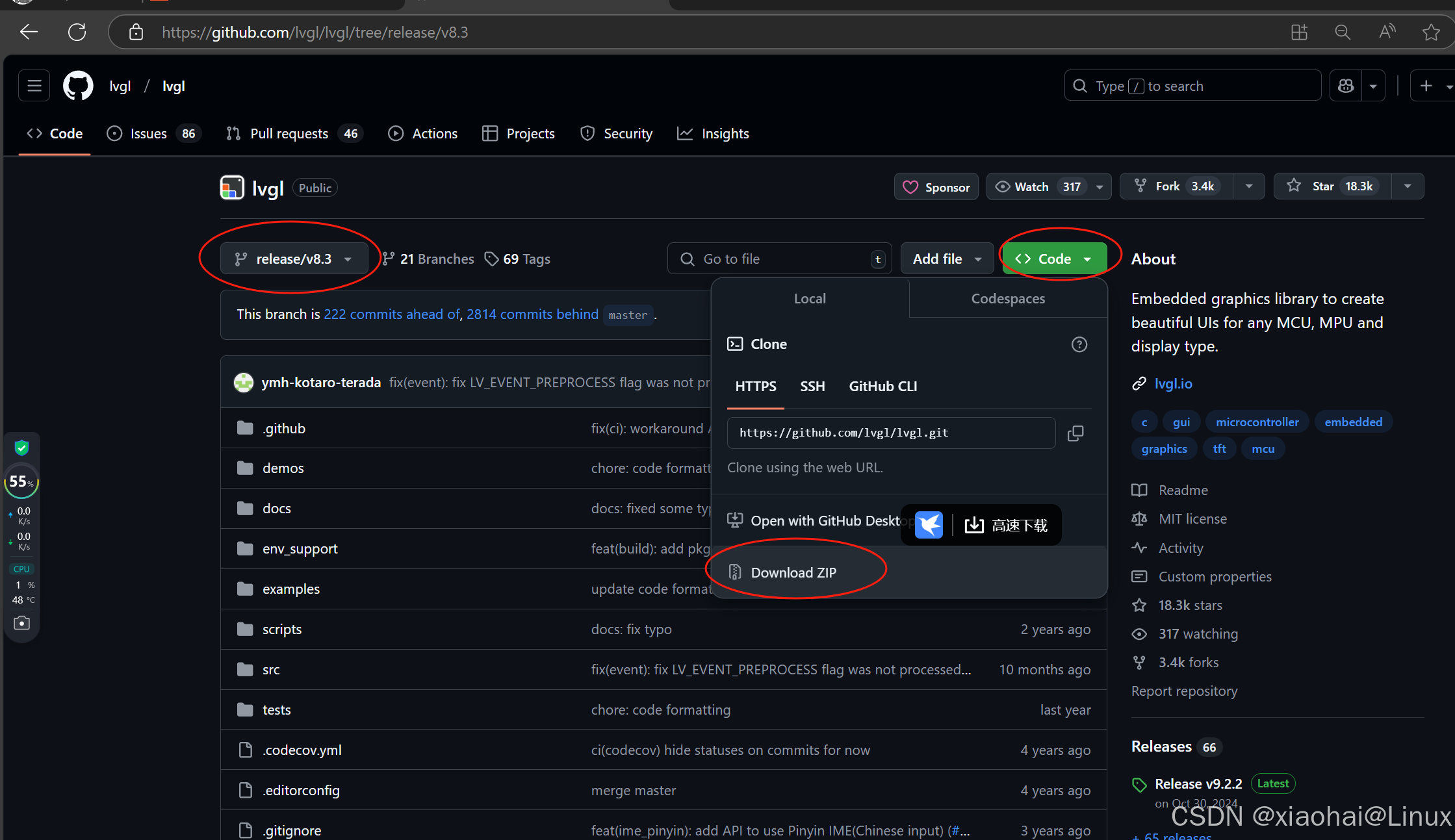

打开 LVGL GitHub 仓库https://github.com/lvgl/lvgl
点击选择“v8.3”版本
点击 “Code” 按钮
选择 “Download ZIP” 下载

下载后，解压缩即可使用。

方式 2：直接克隆 GitHub 仓库

在你的 ESP32 开发环境（VS Code、ESP-IDF 终端等）中运行：

git clone --branch v8.3.11 --depth 1 https://github.com/lvgl/lvgl.git

如果你需要最新的 v8.3.11 版本，确保使用 --branch v8.3.11 参数。

2. 使用 ESP-IDF 下载（适用于 ESP32）

如果你使用的是 ESP-IDF 开发环境，可以直接运行：

idf.py add-dependency "lvgl/lvgl^8.3.11"

这将自动下载 LVGL v8.3.11 并添加到 ESP-IDF 组件中。

3. 使用 PlatformIO 下载（适用于 VS Code）

如果你在 VS Code + PlatformIO 开发环境中：

在 platformio.ini 文件中添加：

lib_deps = lvgl/lvgl @ ^8.3.11

保存后，PlatformIO 会自动下载并集成 LVGL 组件。

4. 在 SquareLine Studio 里下载

如果你使用 SquareLine Studio 设计 UI，它会自动提供 LVGL v8.3.x 版本，你可以直接导出到 ESP32 项目中。

第三步：ESP32 IDF工程文件和LVGL源码准备

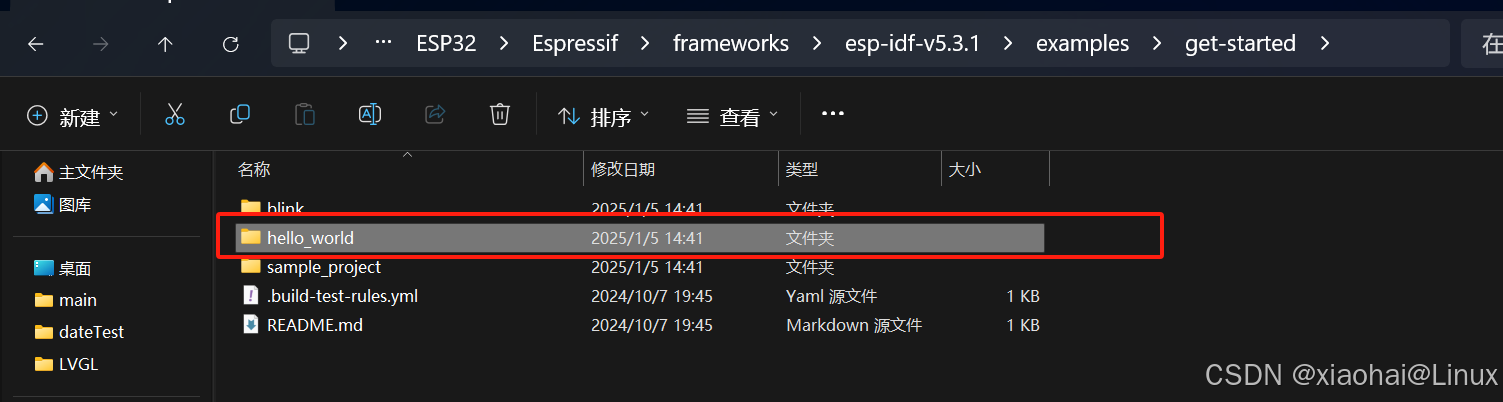

我们找到IDF库的例子工程，在IDF安装路径的Espressif\frameworks\esp-idf-v5.3.1\examples\get-started路径下，将里面的hello world 工程文件复制出来。

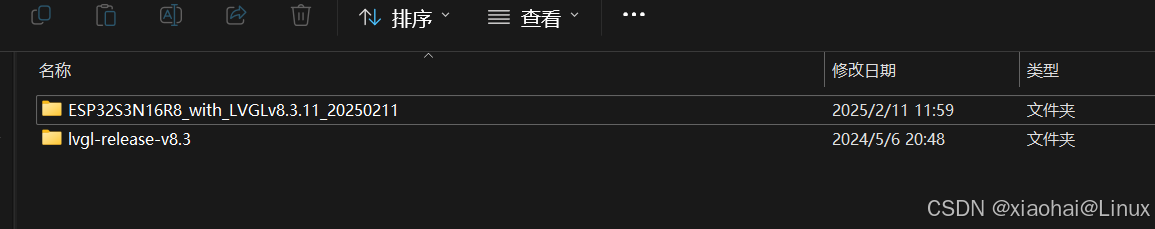

重命名hello world 工程文件夹为“ESP32S3N16R8_with_LVGLv8.3.11_20250211”，并解压好刚才下载好的LVGL_v8.3.11源码，如图：

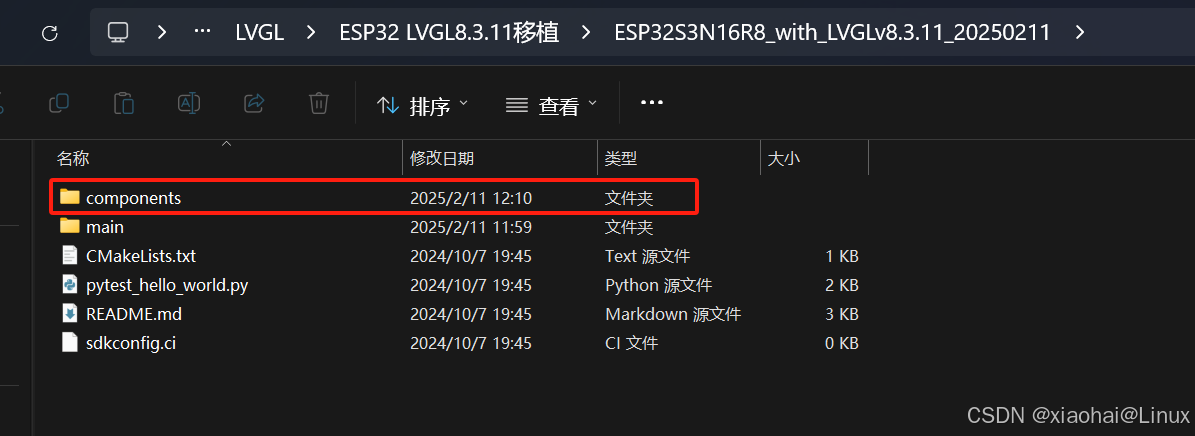

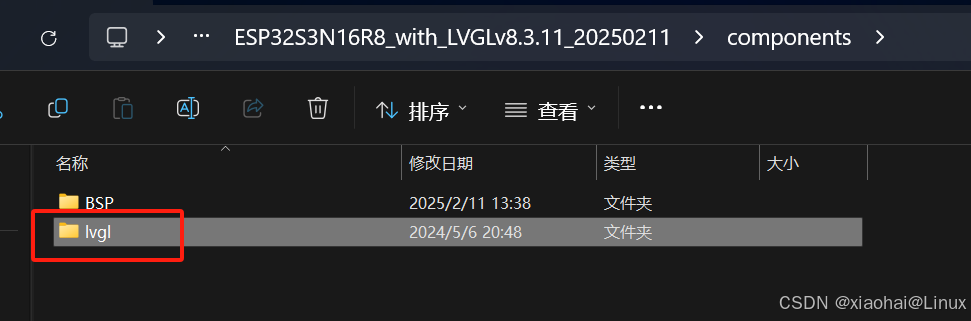

打开我们准备好的ESP32S3N16R8_with_LVGLv8.3.11_20250211工程文件，在里面新建一个“components”文件夹，用于存放ESP32组件文件（lvgl源码或者屏幕的驱动代码等等）。

第四步：显示（和触摸）驱动准备

在 ESP32-S3 上移植 LVGL 之前，需要先准备好 显示驱动（LCD） 和 触摸驱动（如果有触摸）。

以下是主要的要点：

（1）确保屏幕的驱动可用，并且可以实现在屏幕上 画点，矩形填充的功能

（2）确保屏幕的触摸驱动可用（如果有触摸功能），并且可以实现获取触摸的XY坐标的功能

（注意：您可以用 lv_port_esp32 里提供的 LVGL 显示驱动，如果里面有支持您选择的屏幕驱动IC）

为了使新手小白更深入的学会和理解LVGL如何在ESP32上移植，我先选择使用自己编写的触摸屏驱动用于lvgl移植！

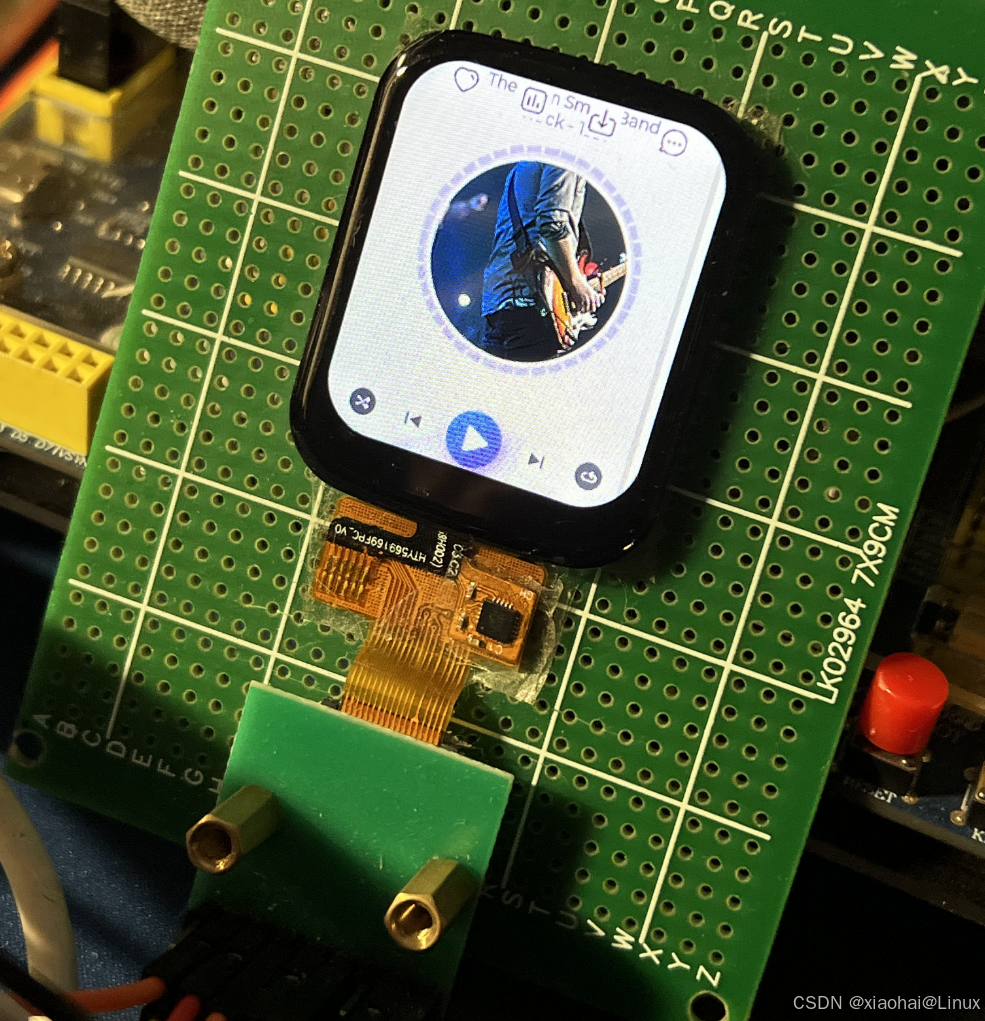

我手上的屏幕是1.69寸，240x280分辨率，16位色，RGB565，驱动IC为ST7789V，通信接口SPI，触摸IC是 CST816T，通信接口IIC。

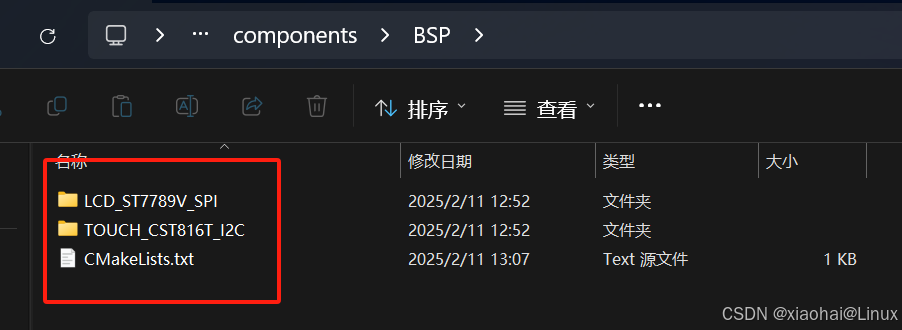

在“components”文件夹里面新建“BSP”文件夹，把提前准备好的屏幕驱动代码复制到BSP文件夹

为了将复制过来的屏幕驱动代码链接到ESP32的工程里面，我们还需在BSP文件夹下新建一个CMakeLists.txt文件，里面内容为：

set(src_dirs
            LCD_ST7789V_SPI
            TOUCH_CST816T_I2C

)

set(include_dirs
                LCD_ST7789V_SPI
                TOUCH_CST816T_I2C

)

set(requires
            driver
            esp_timer
            esp_driver_ledc
)

idf_component_register(
                        SRC_DIRS ${src_dirs}
                        INCLUDE_DIRS ${include_dirs}
                        REQUIRES ${requires}
)

component_compile_options(
                            -ffast-math
                            -O3
                            -Wno-error=format=-Wno-format
                            -Werror=implicit-function-declaration
)

(注意：实际要根据你自己的驱动文件夹来模仿编写，从而把你的屏幕驱动文件链接到ESP32 IDF工程里面)
