Proteus与Keil使用教程并仿真51程序——LED流水灯

H-JUN

已于 2023-09-25 23:59:55 修改

阅读量9.5k

点赞数 24

文章标签： proteus

于 2023-09-24 16:36:59 首次发布

本文链接：https://blog.csdn.net/m0_63647460/article/details/133199374

版权

一、熟悉Proteus软件

1、安装proteus

本人此软件已经安装过了，安装教程请参考：Proteus安装教程

接下来熟悉Pruteus8 professional软件

2、创建工程的流程

a、新建工程
Proteus软件的首页面
第一种新建方式：红色箭头所指，按1，2步进行
第二种新建方式：黑色箭头所指
第三种新建方式：快捷键Ctrl + N

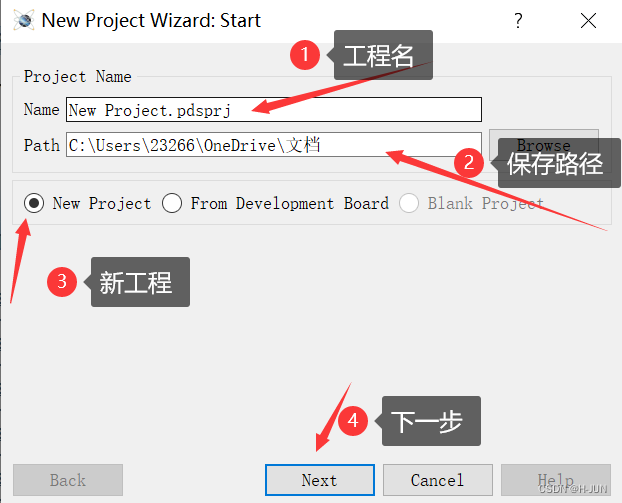

b、自定义工程名、选择路径、勾选 New Project ，再点击 Next
下一步

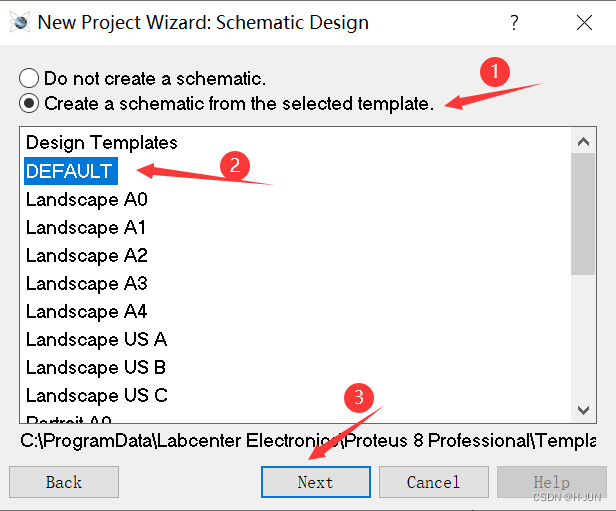

c、创建原理图（如果不需要创建原理图，可以勾选 Do not create a schematic），然后默认选择 DEFAULT ，再点击 Next 。
在这里插入图片描述

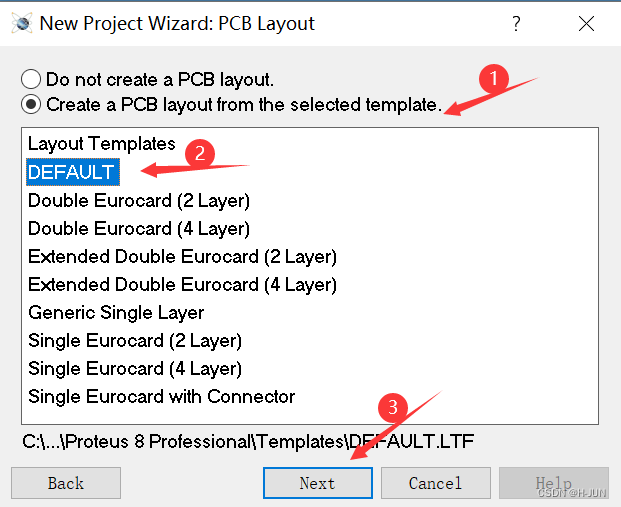

d、创建 PCB（如果不需要创建PCB，可以勾选Do not create a PCB layout），默认选择 DEFAULT ，再点击 Next 。

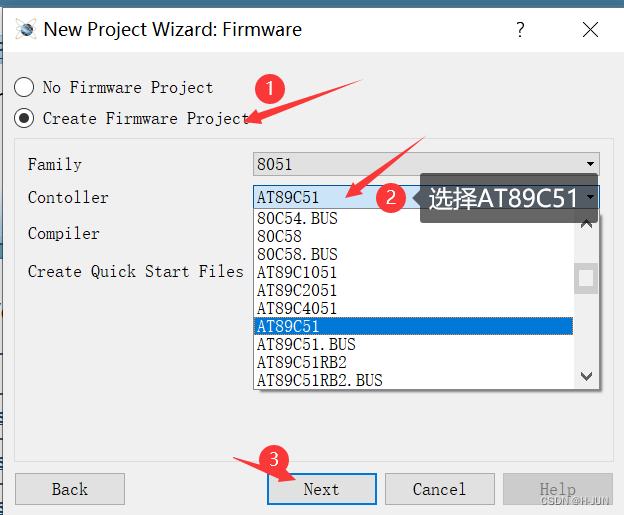

e、勾选 Create Fireware Project ，选择芯片 AT89C51 ，再点击 Next 。

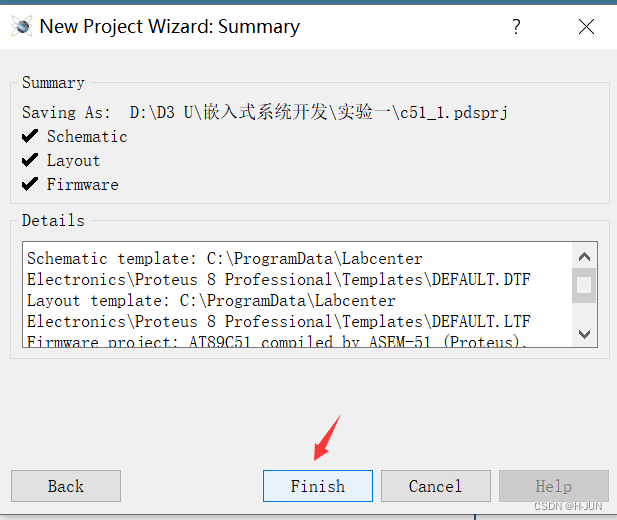

f、点击finish，工程就创建完毕

g、完成后有三个窗口

原理图窗口

proteus的原理图窗口主要用于绘制和编辑电路的原理图。它具有以下功能：

1、元件选择：可以通过在工具栏中选择不同的元件图标来添加元件到原理图中。
2、连线连接：可以使用连线工具将元件连接起来，形成完整的电路。
3、属性编辑：可以编辑元件的属性，比如名称、值等。
4、标签添加：可以在原理图中添加标签，用于说明电路的特点或参数。
5、快捷键操作：支持一些快捷键操作，方便用户快速完成电路的设计。
6、仿真设置：可以设置仿真参数，如时钟频率、仿真时间等，以便进行电路的仿真分析。
7、原理图保存：可以保存设计好的原理图文件，以便后续使用或分享。
在这里插入图片描述

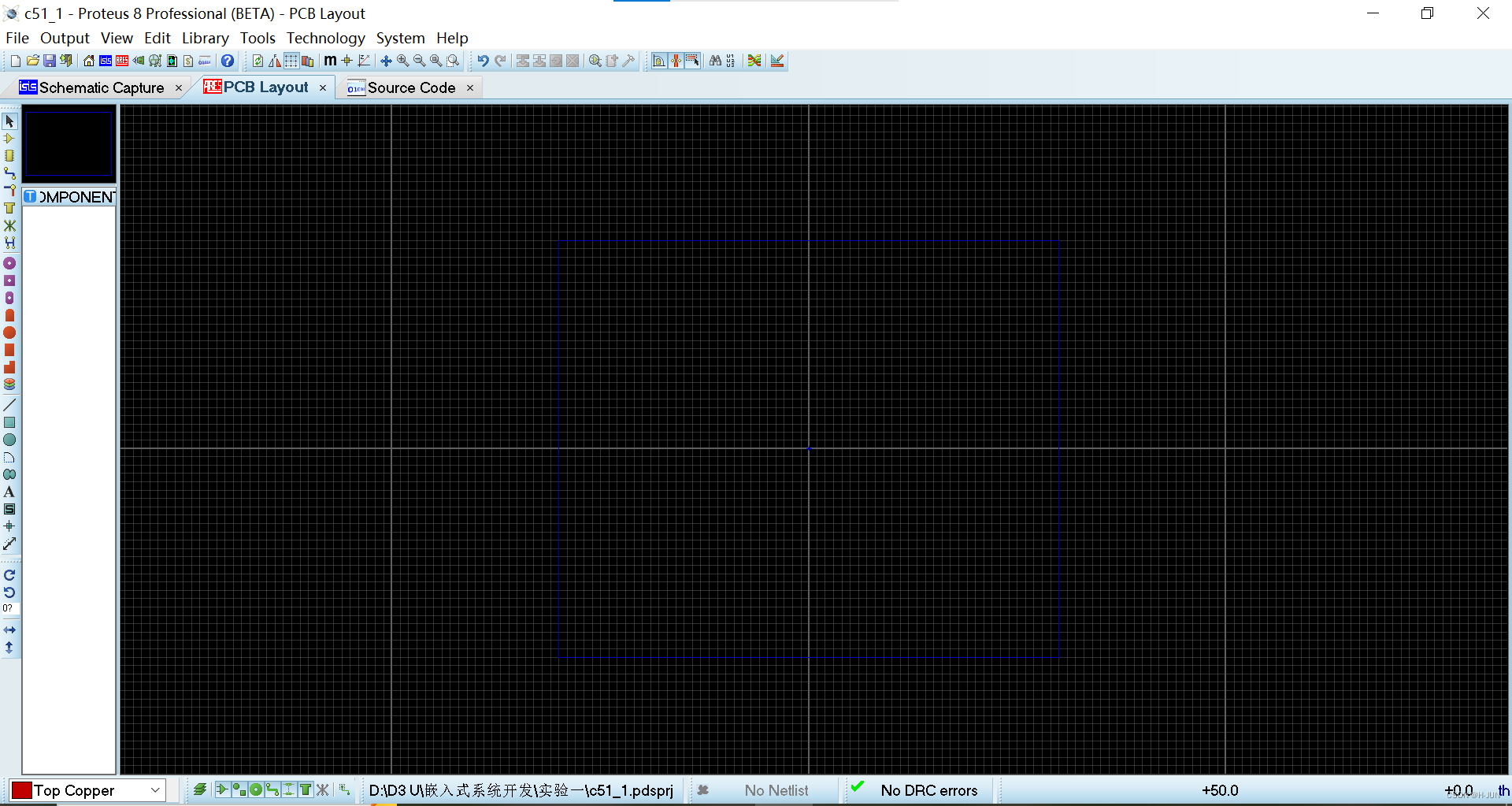

PCB版窗口
PCB板是指打开电子设备后盖所见的一块布满元器件的板子

Proteus的PCB板窗口具有以下功能：

1、元件布局：可以通过自动布局或手动布局的方式将元件放置在PCB板上。
2、元件选择：可以从左下角的元件选择窗口中选择需要使用的元件。
3、元件封装：在画电路图时，可以指定元件的封装，并且可以通过封装预览来方便查看。
4、制板功能：PCB板窗口还提供了制板功能，可以辅助用户实现PCB板的制作。
在这里插入图片描述

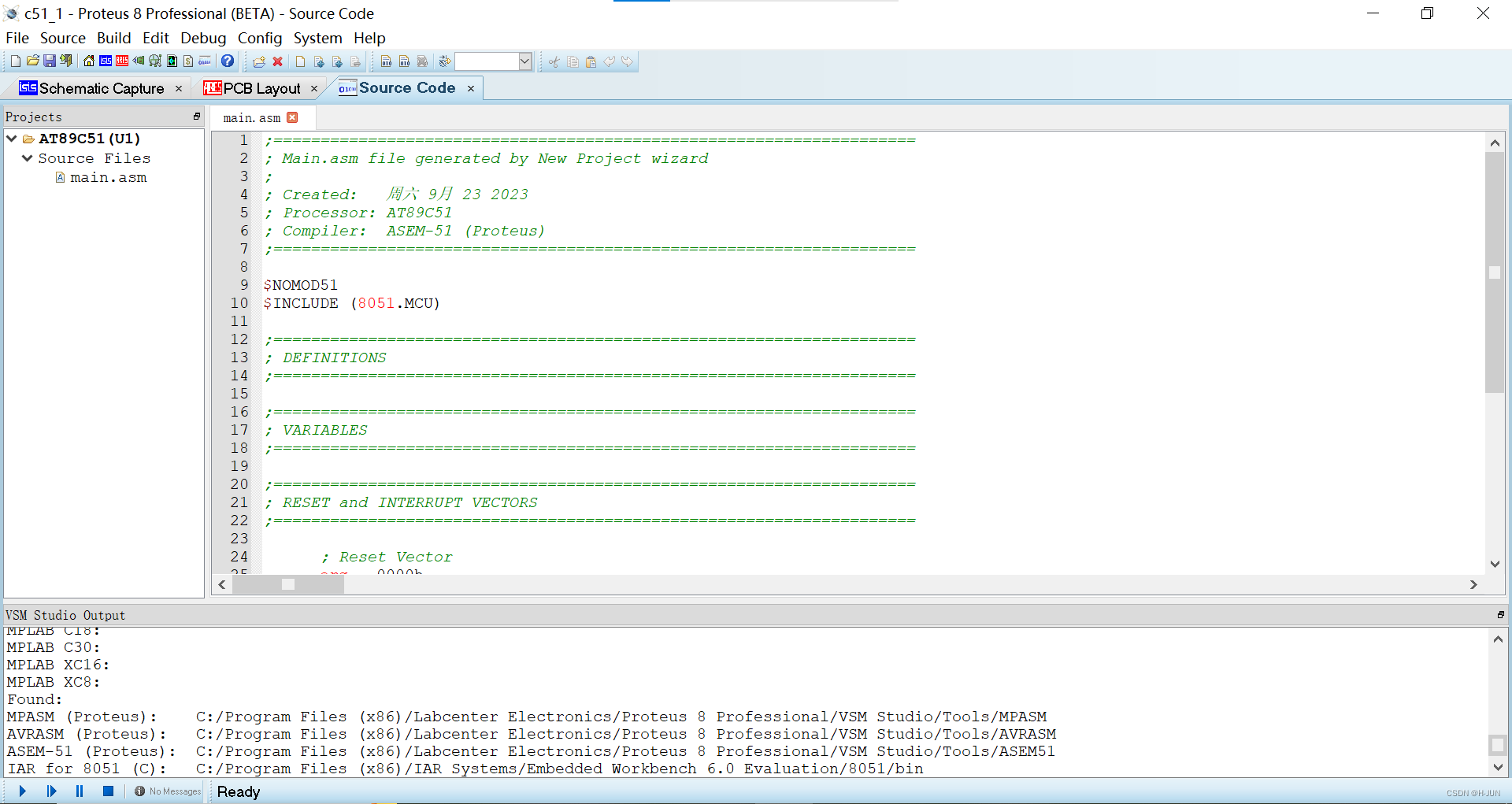

源代码窗口

在Proteus的源代码窗口中，你可以编写和编辑程序代码。你可以使用源代码窗口来编写控制显示屏的驱动程序代码，比如LGM12641BS1R或AMPIRE 128×64。你还可以使用源代码窗口来编写AT89C52单片机的程序代码，并与显示屏进行通信和控制。此外，源代码窗口还可以用于调试和分析程序代码，以确保其正常运行。
在这里插入图片描述

3、界面介绍

刚开始，我们只需要使用原理图窗口，接下来，让我们了解原理图窗口的具体布局

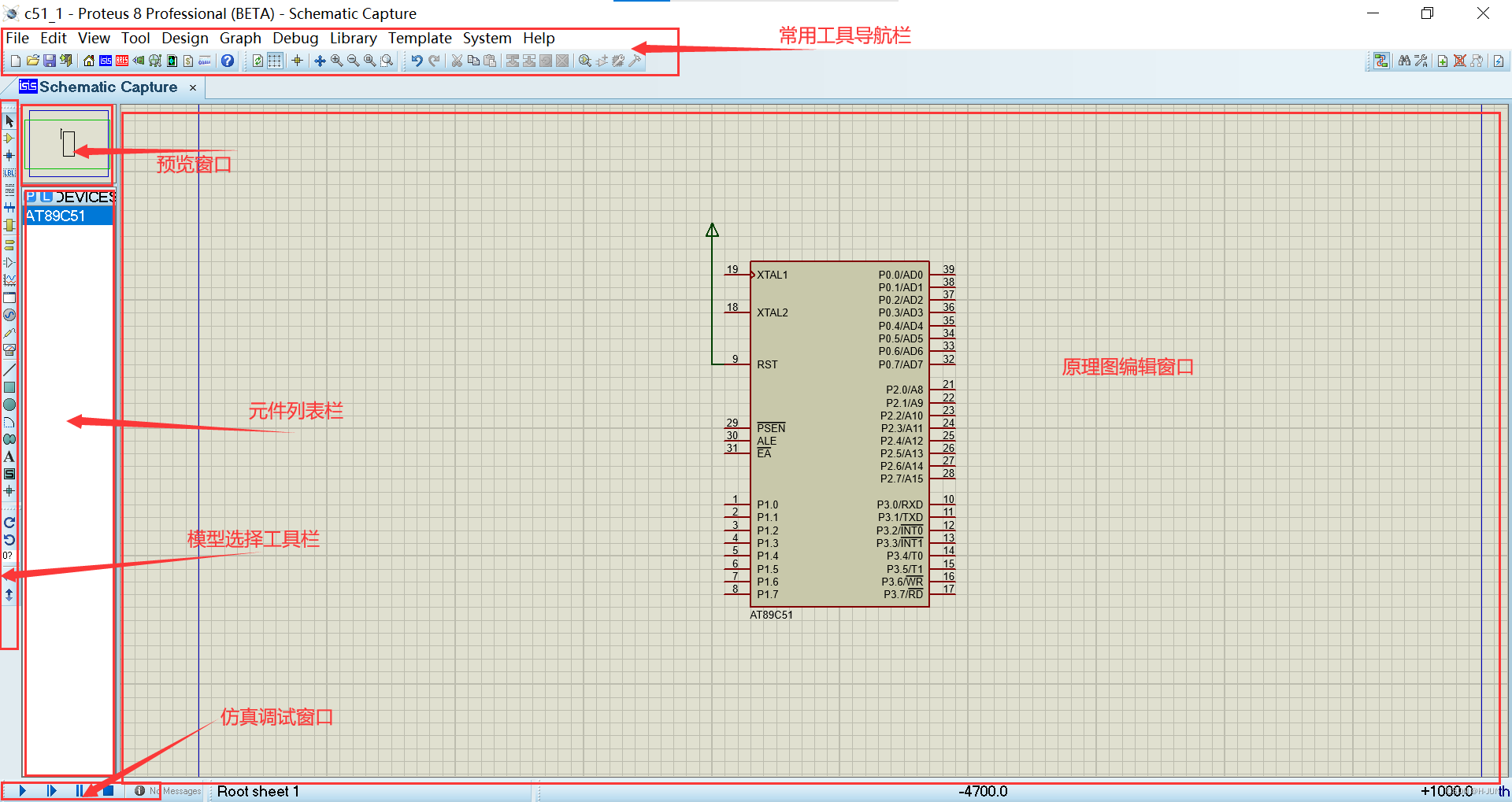

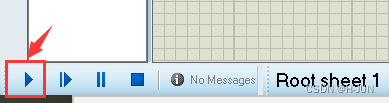

原理图设计界面，主要是包含预览窗口、元件列表、模型选择工具栏、仿真测试按钮、原理图编辑窗口。
在这里插入图片描述

二、Keil软件安装

我们使用Keil软件编写C51程序
关于Keil软件的下载、安装和新建工程可以参考链接：1.keil MDK(ARM)的安装；2为添加keil MDK STM32F系列的芯片包；3.keil MDK兼用编译51单片机；4.为keil添加51单片机芯片包；5.长期使用keil MDK
或者参考本人另一个博客链接：Keil安装与STM32简单程序编写—LED闪烁

三、C51程序设计及仿真（点亮LED）

1、绘制原理图

a、添加元件

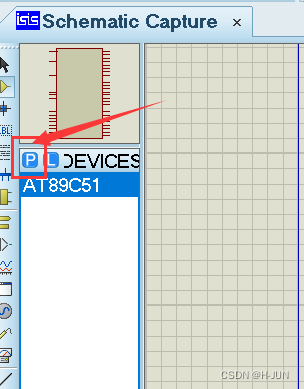

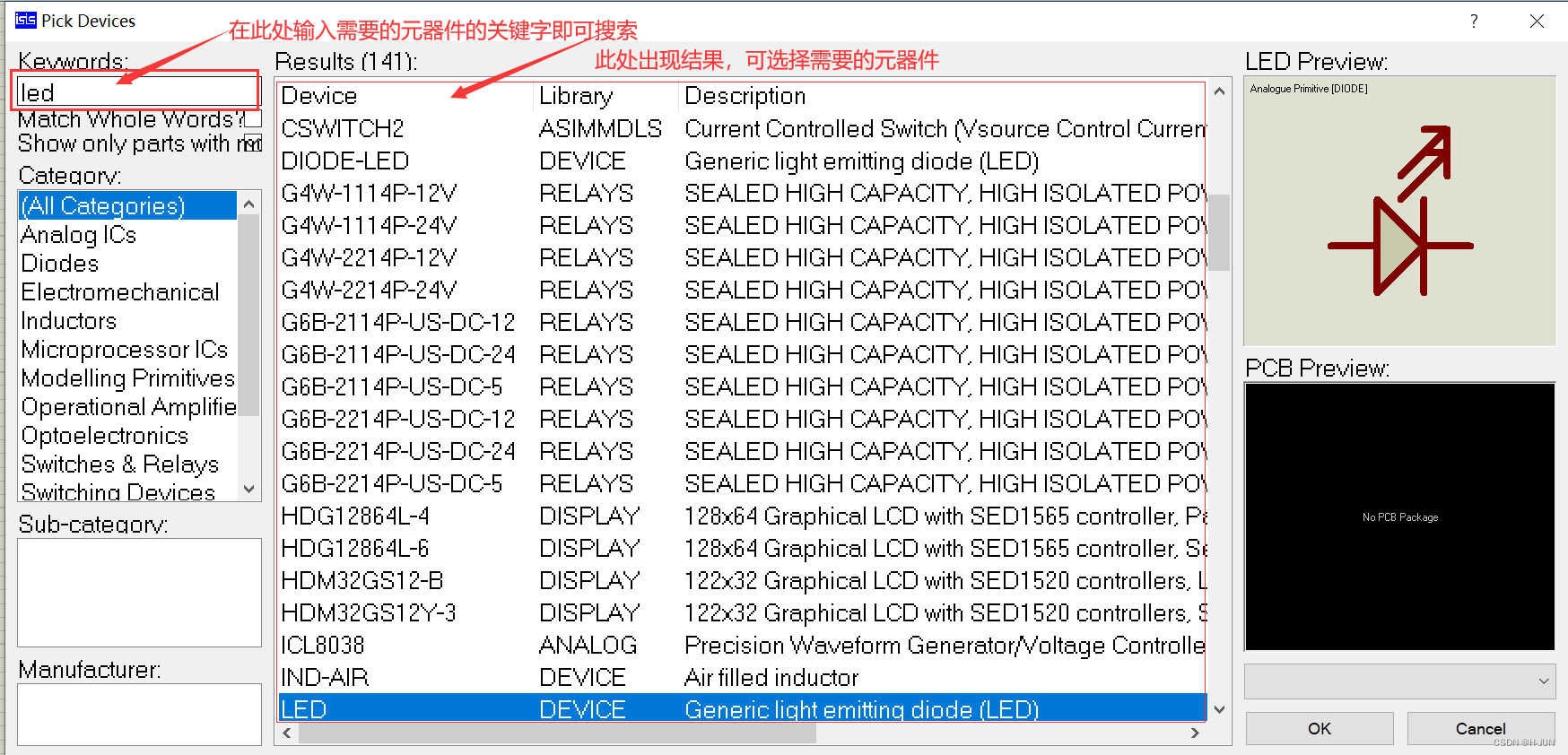

点击P，可以选择元器件
在这里插入图片描述

在这里插入图片描述
选择好元器件后，点击OK，选择的元器件就会出现在元器件列表栏

此次需要
AT89C51，主要的芯片
LED-RED，红色LED
RES，电阻

b、摆放元件

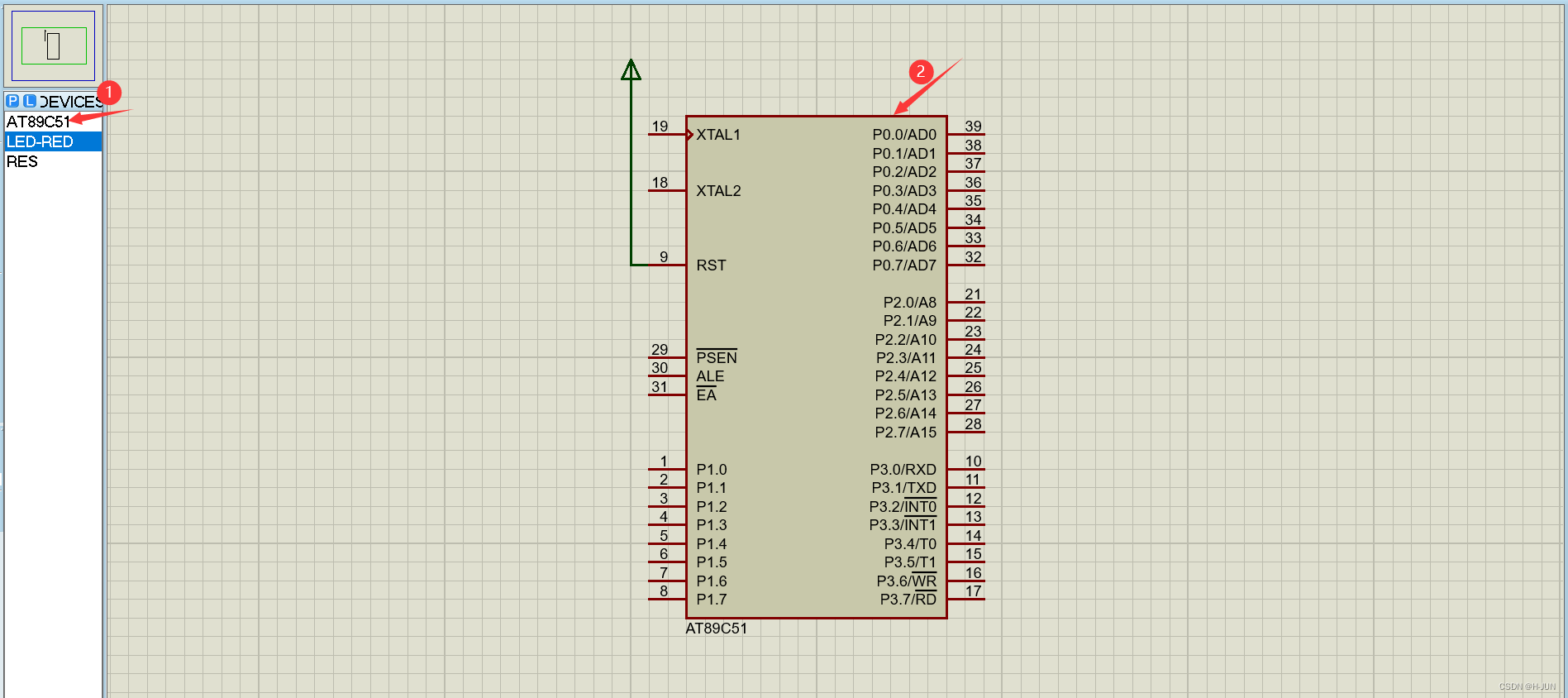

1）左击元件列表窗内的 AT89C51 芯片，然后再原理图编辑窗口内左击摆放
在这里插入图片描述

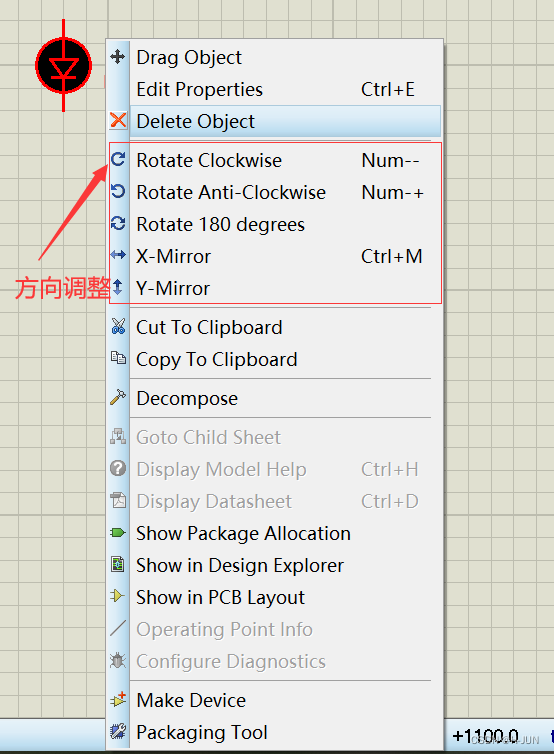

2）左击元件列表的LED-RED，在合适位置左击放置，右击原理图里放下的元器件，可调整方向

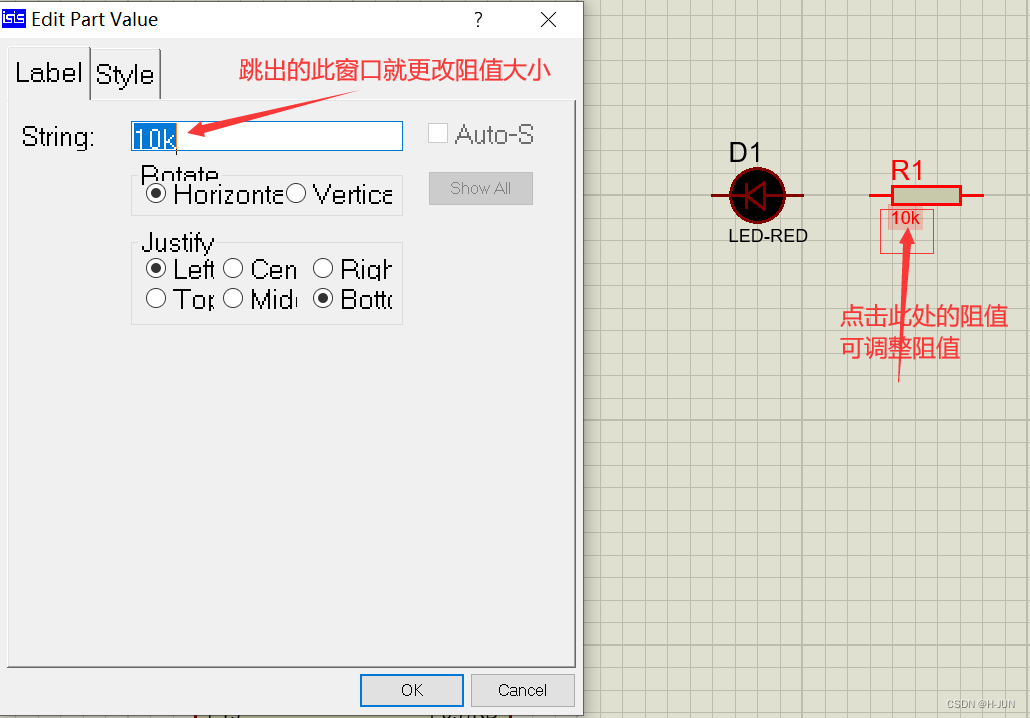

3）如第二步的方法，放置RES电阻，然后调整阻值为300，可以让灯更亮。

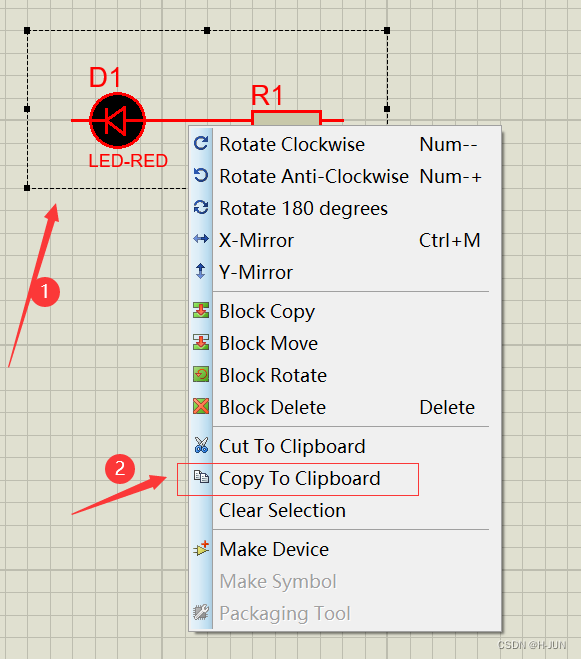

4）连接LED与RES，点一下两个元器件相邻的引脚，即可连接，然后左键长按选择两个元件组，然后右键调出选择框，点击Copy To Clipboard，可复制。
在这里插入图片描述

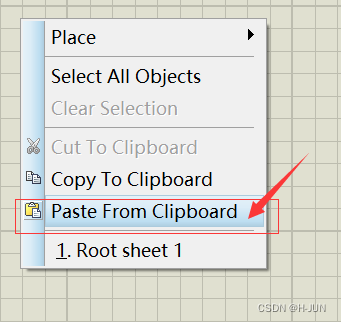

5）在原理图空白处右键，选择Past Form Clipboard，可以将刚才复制的元件组包括调好的方向等一同粘贴，在想放的地方左键放置（放置8次即可）。
在这里插入图片描述

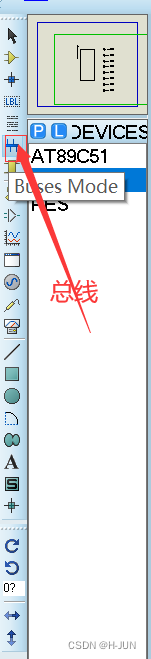

6）在模型选择工具栏，选择总线，在起始位置左键开始，结束位置左键结束，放置总线

7）连接管脚

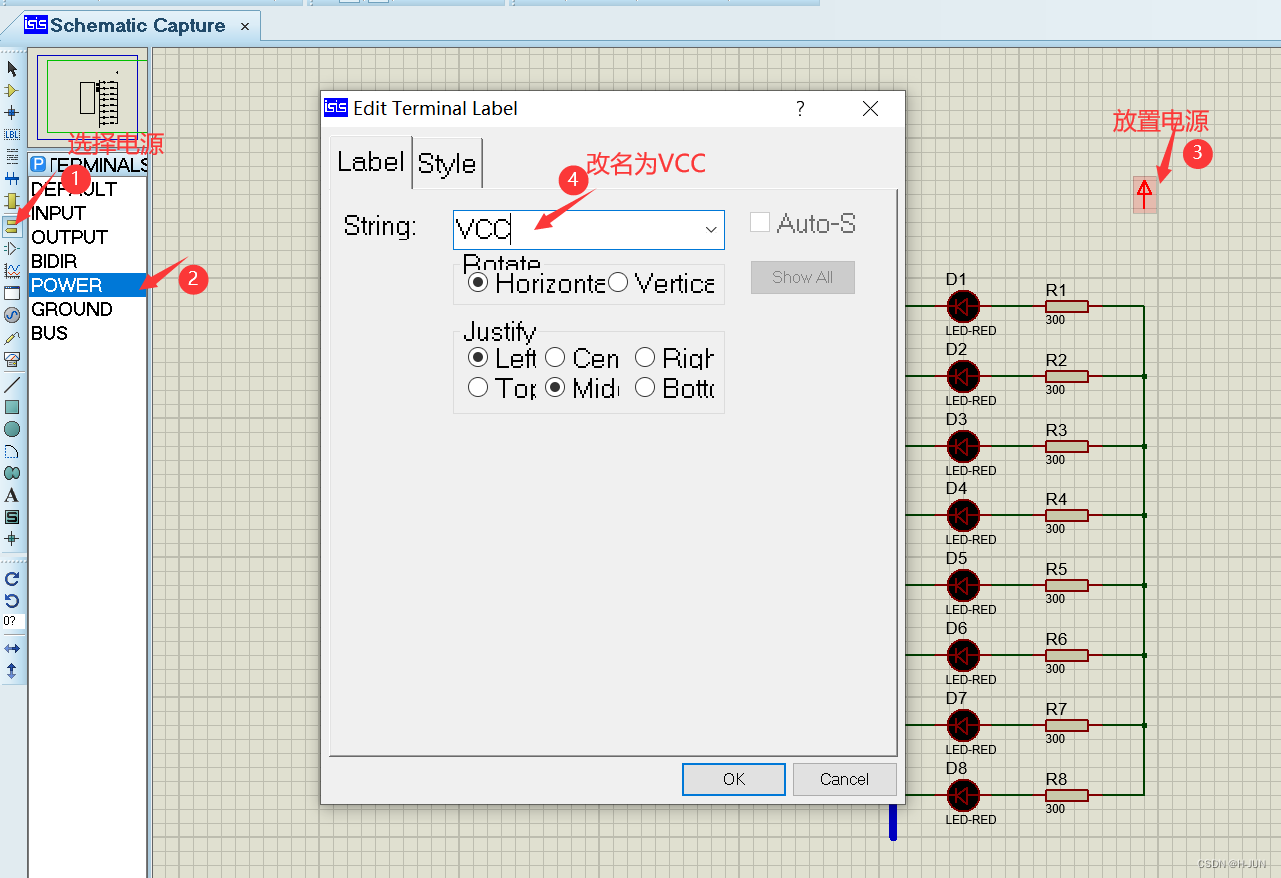

8）放置电源

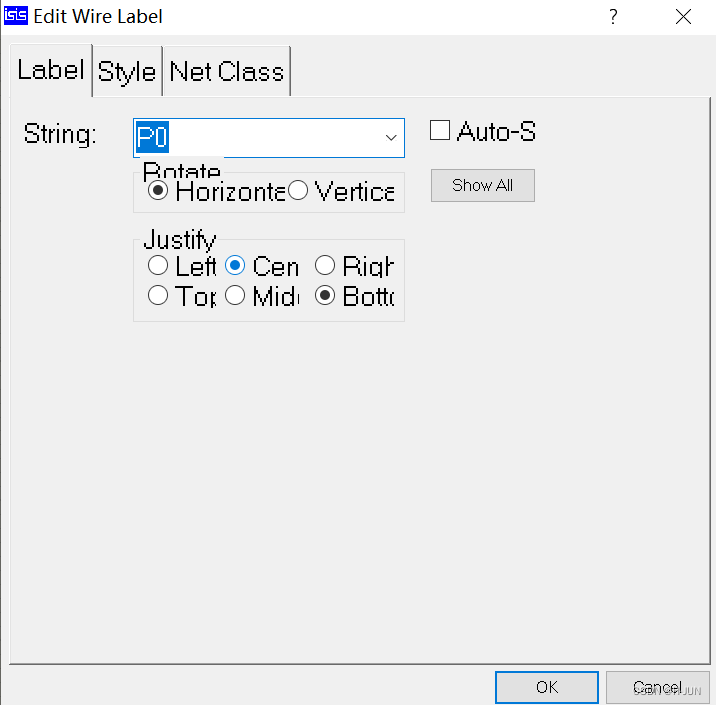

9）使用LBL为支线设编号，使连在同一主线上的支线编号相同

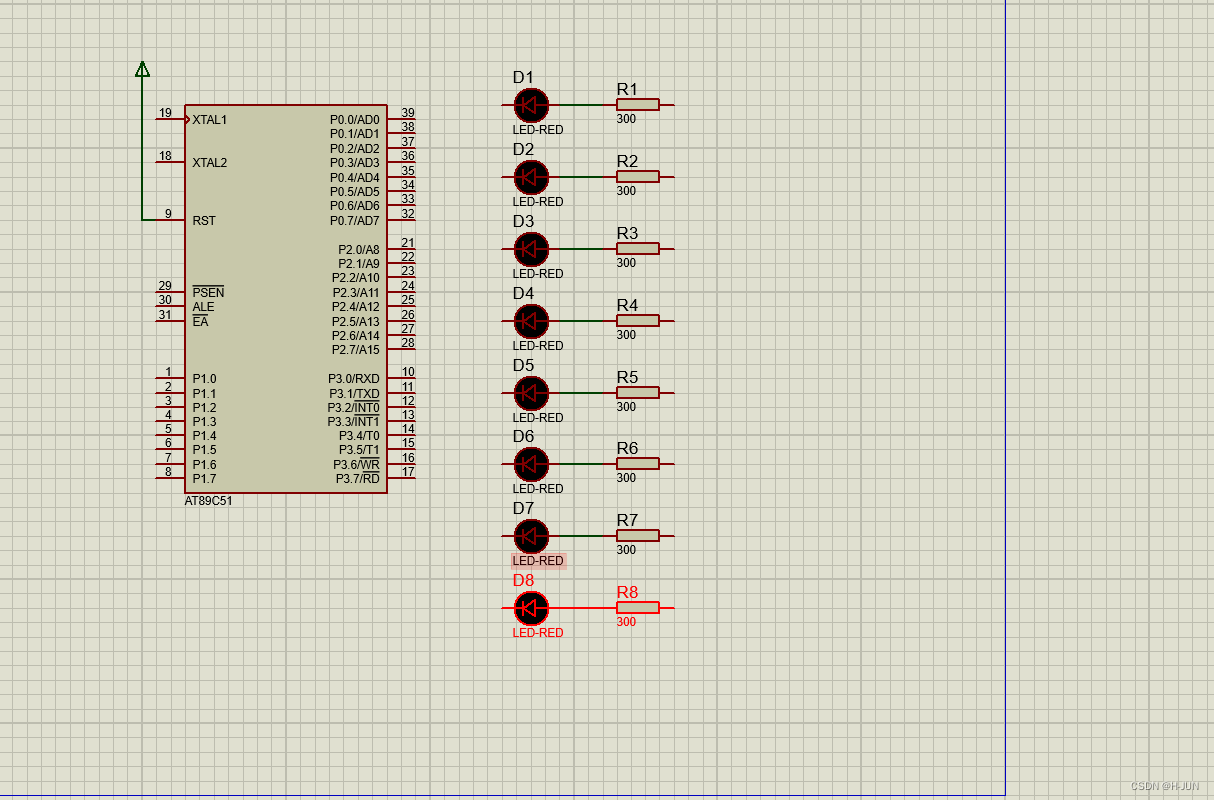

至此LED原理图绘制完成

2、编写C51程序

a、Keil的使用——编写流水灯的main.c文件

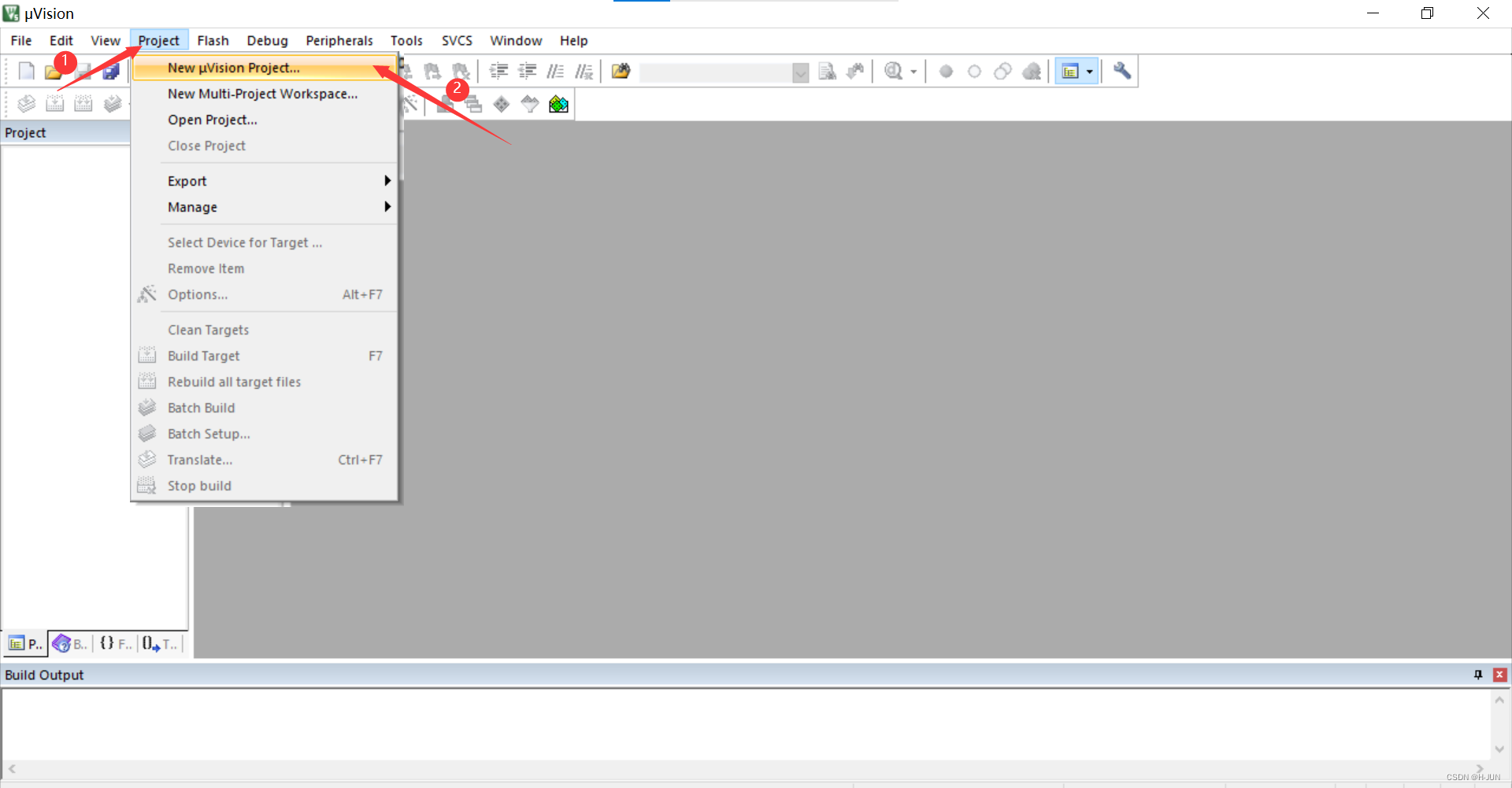

1）新建工程

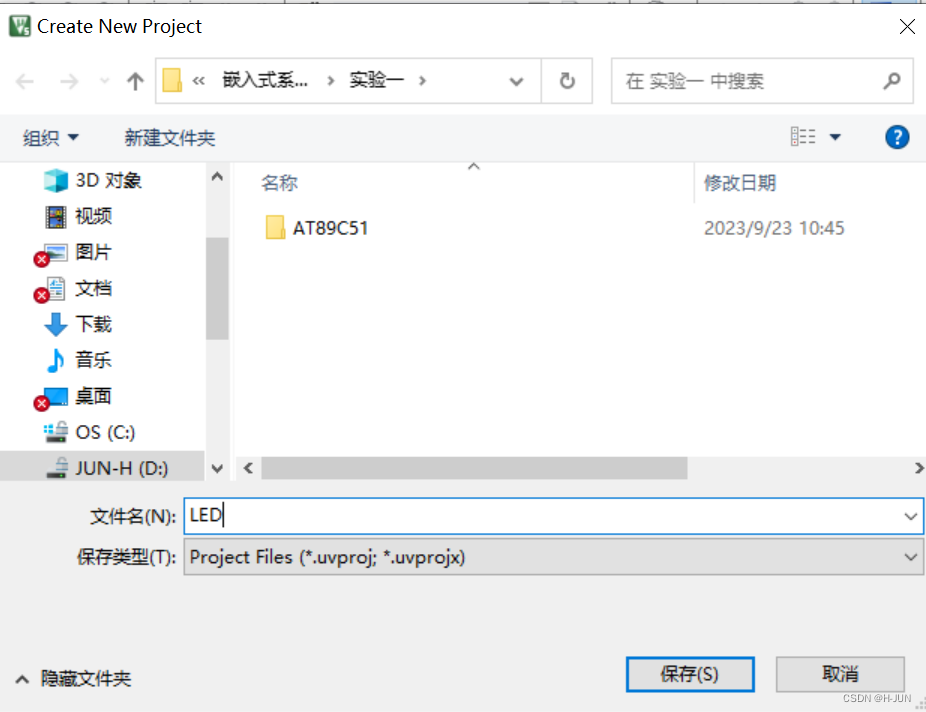

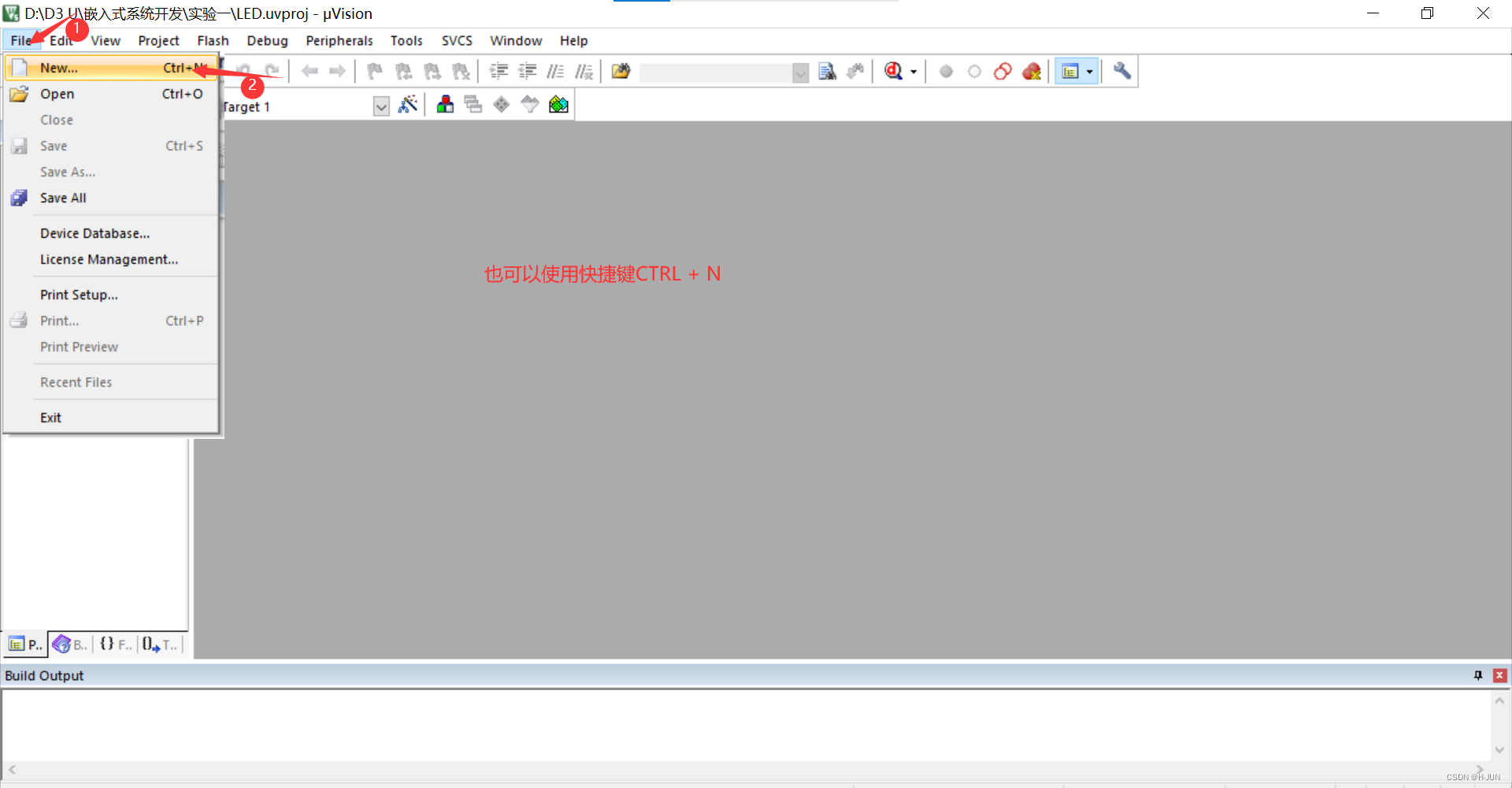

在这里插入图片描述
为工程命名

选择Legency Device Database [no RTE] 在搜索框内输入 AT89C51 ，再选中 AT89C51 芯片，然后点击 OK

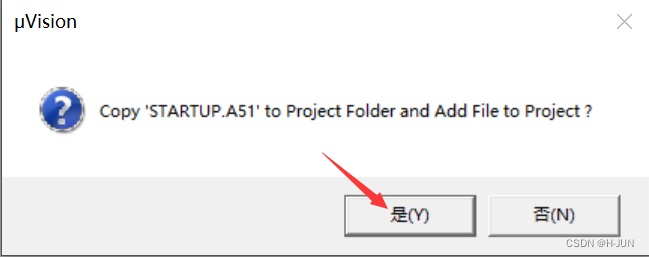

2）写代码

点击左上角新建文件，再在文本框里复制粘贴程序代码
在这里插入图片描述

下面是Keil中编写的main.c文件

//51单片机编程常用的头文件
	#include <reg51.h>
	#include <intrins.h>
	//延迟函数
	void delay_ms(int a)
	{
		int i,j;
		for(i=0;i<a;i++)
		{
			for(j=0;j<1000;j++) _nop_();

		}
	}

	void main(void)
	{
		while(1)
		{
			P0=0xfe;
			delay_ms(50);
			P0=0xfd;
			delay_ms(50);
			P0=0xfb;
			delay_ms(50);
			P0=0xf7;
			delay_ms(50);
			P0=0xef;
			delay_ms(50);
			P0=0xdf;
			delay_ms(50);
			P0=0xbf;
			delay_ms(50);
			P0=0x7f;
			delay_ms(50);
		}
	}

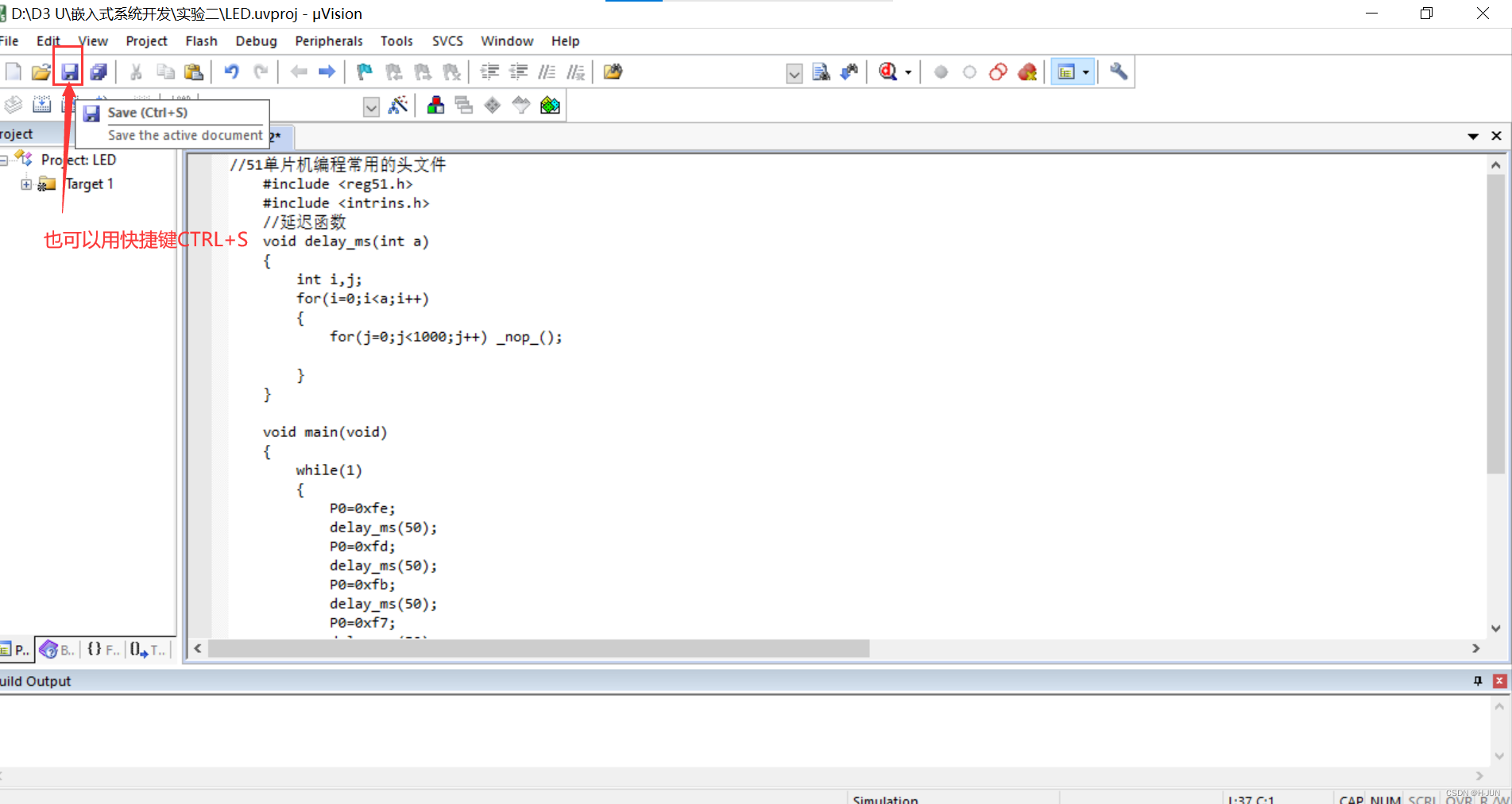

点击保存
在这里插入图片描述

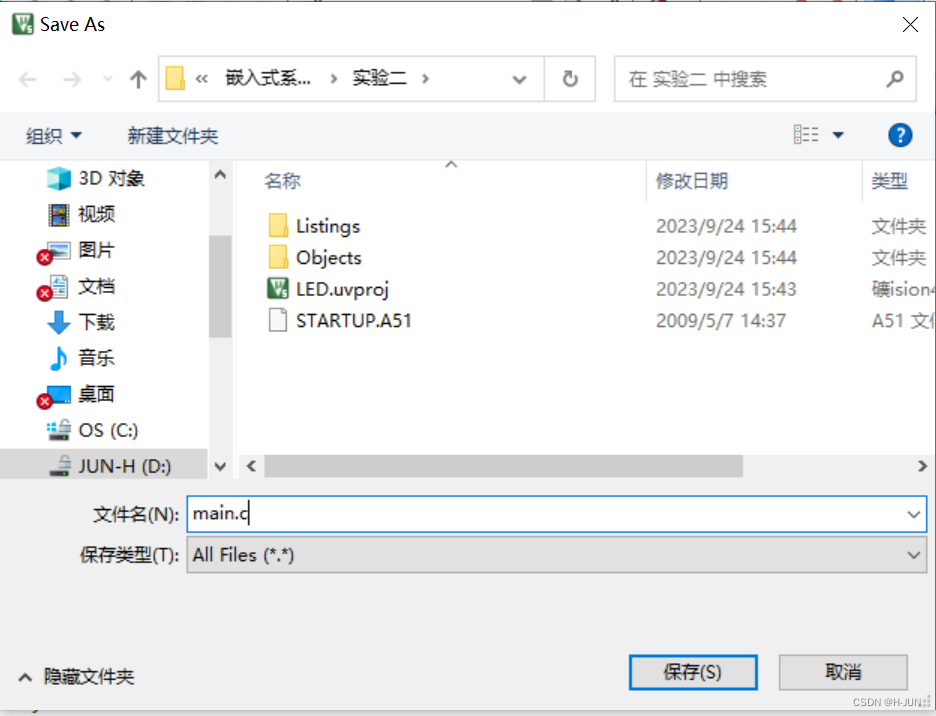

再命名为main.c文件，再点击保存。

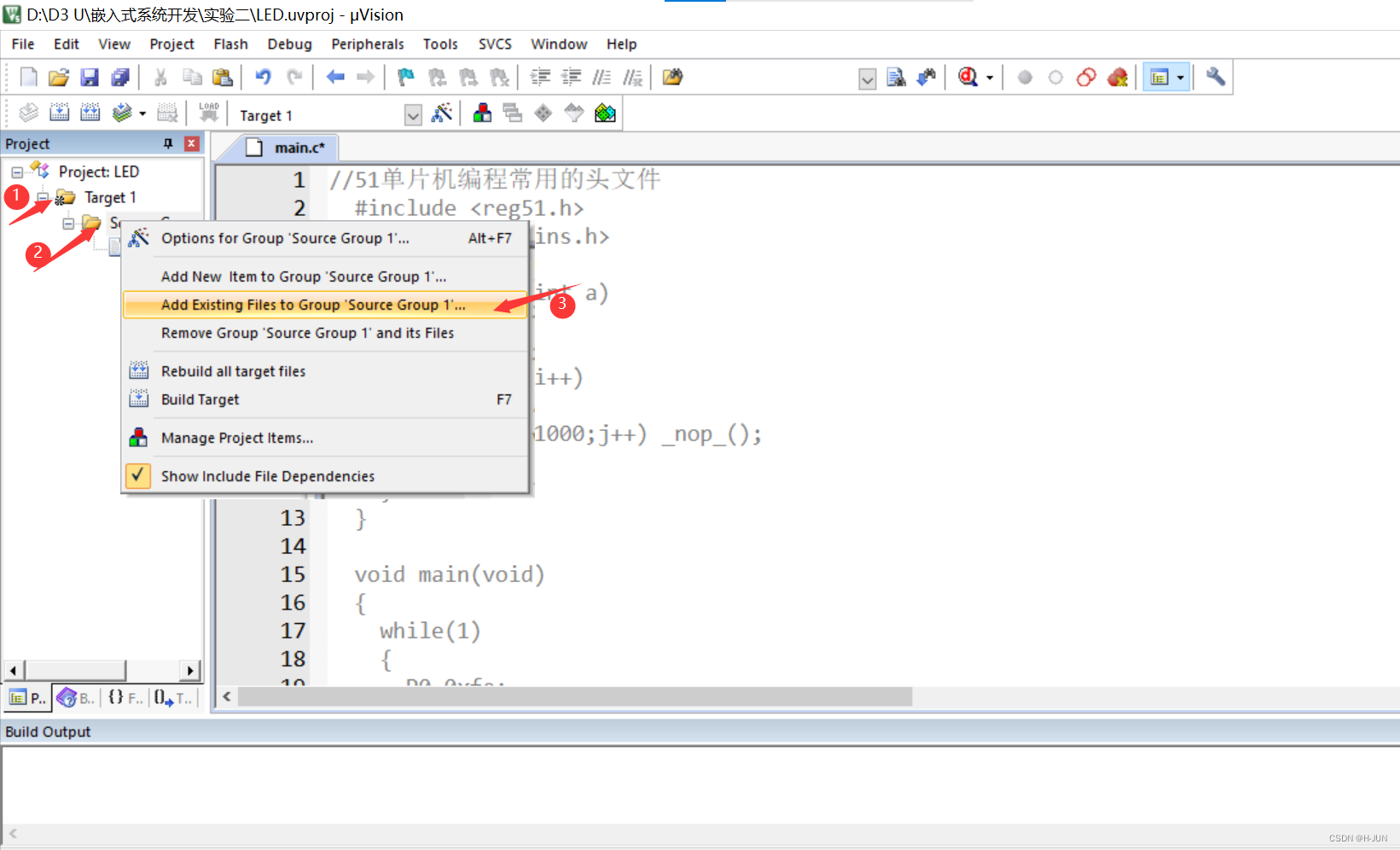

右键点击 Source Group 1 ，再点击 Add Existing Files to Group “Source Group 1”…

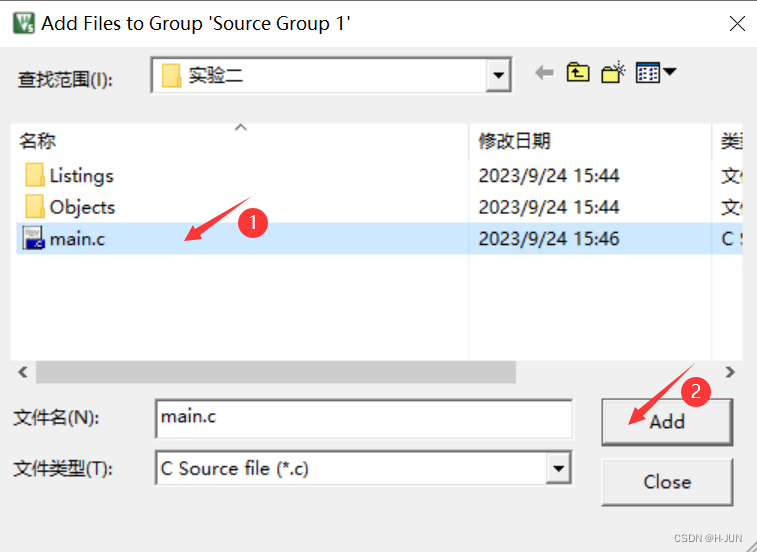

选中刚刚创建的 main.c 文件，并点击 Add 。

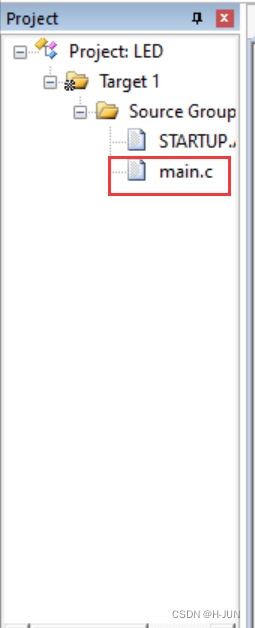

可以看见 main.c 文件已经在 Source Group 1 目录下面了。

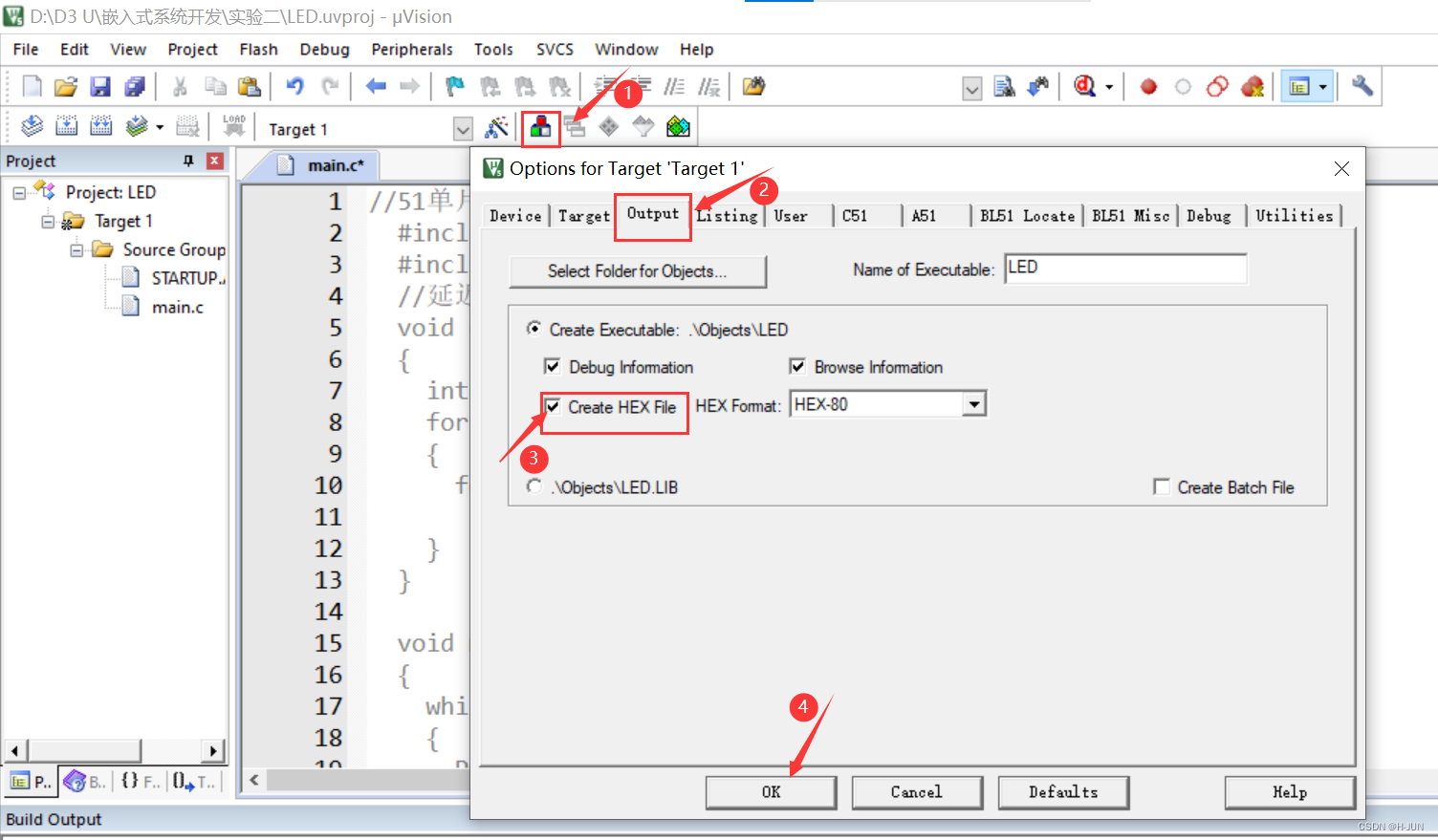

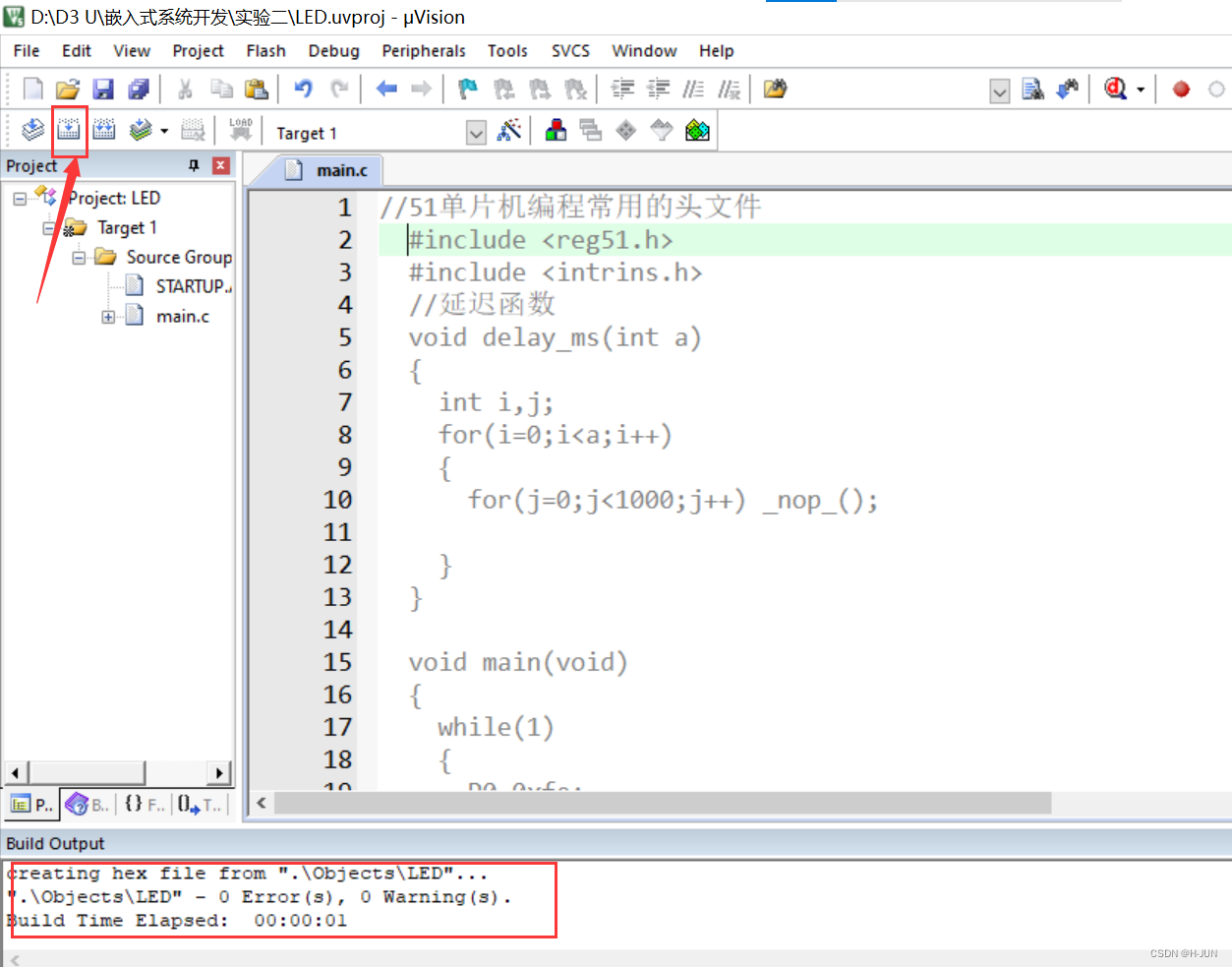

在这里插入图片描述
