使用MATLAB模拟加速度传感器进行信号分析

1.加速度传感器介绍

加速度传感器是一种用于测量物体加速度的传感器，它在工程和科学应用中有广泛的用途，如振动监测、惯性导航和运动检测。本文中，我们通过MATLAB模拟了加速度传感器信号，并对其进行了信号调理和分析。

2.模拟信号

2.1模拟依托

为了模拟加速度传感器信号，我们使用MATLAB生成了一个带噪声的正弦波信号。

2.2参数

·  采样频率 (Fs): 1000 Hz

·  信号频率 (f): 5 Hz

·  信号幅值: 0.5

·  噪声幅值: 0.1

2.3模拟加速度传感器信号

Fs = 1000; % 采样频率

t = 0:1/Fs:1; % 时间向量

f = 5; % 信号频率

acc_signal = 0.5*sin(2*pi*f*t); % 模拟加速度传感器信号

noise = 0.1*randn(size(t)); % 添加噪声

acc_signal = acc_signal + noise; % 含噪声的信号

图 1

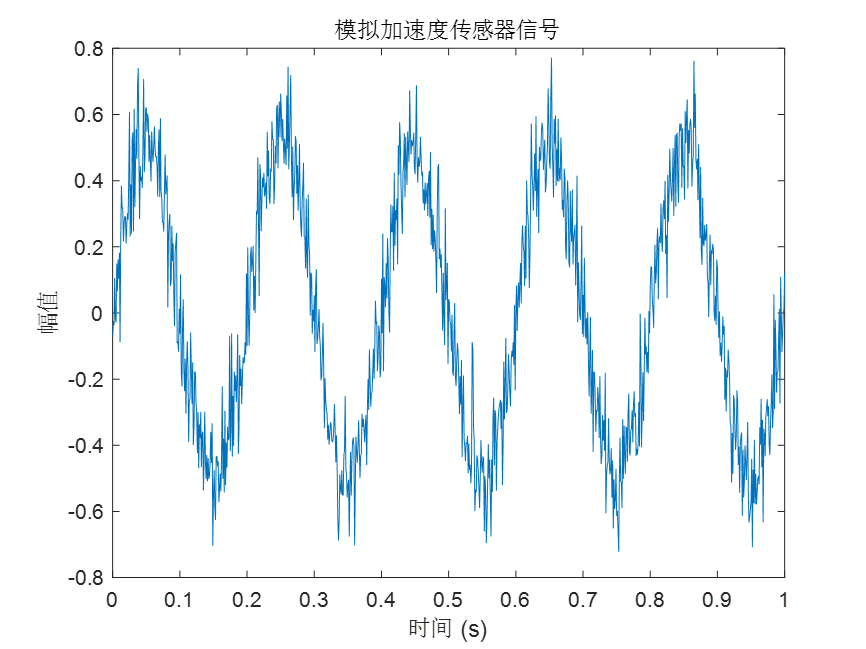

图1显示了模拟的加速度传感器信号，包含频率为5Hz的正弦波和随机噪声。该信号在时间范围内有较好的周期性，并且噪声成分明显，模拟了实际加速度传感器信号中的干扰。

3. 信号调理

图 2

3.1信号放大

为了更好地处理信号，我们对其进行了放大，放大倍数为10。放大处理使得信号的幅值范围从约-0.5到0.5增加到约-5到5。放大处理后的信号幅度更大，这有助于后续信号处理步骤中的分析和处理。

3.2低通滤波

3.2.1设计低通滤波器

使用MATLAB自带的低通滤波器设计函数进行设计，截止频率为10Hz。

3.2.2滤波器功效

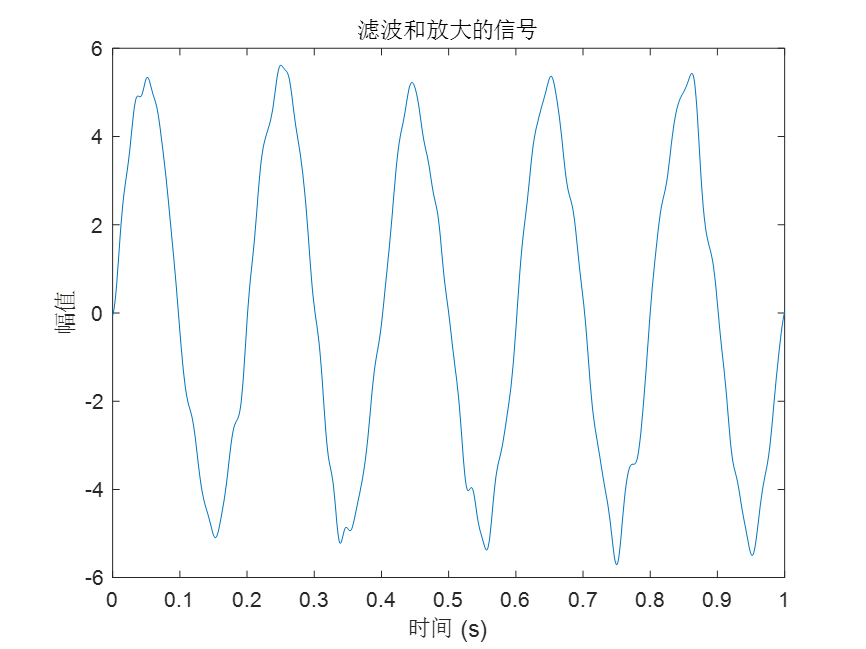

滤波后的信号如图2所示，低通滤波器的设计目标是去除高频噪声，只保留信号的低频成分。从图中可以看出，经过低通滤波处理后，信号的高频噪声明显减少，信号变得更加平滑。这表明低通滤波器有效地滤除了噪声，提高了信号的质量。

3.3小结

滤波和放大后的信号依然保留了原始信号的周期性，其主要频率分量保持不变。这表明滤波和放大过程没有改变信号的基本频率成分，保证了信号的完整性。

通过低通滤波和放大处理，加速度传感器信号的噪声得到了有效抑制，信号幅值得到了提高，为后续的信号调制和解调等处理步骤打下了良好的基础。

4.调幅和调频

图 3

4.1参数

·  载波频率: 50 Hz

·  调频系数: 100

4.2调幅信号

调幅信号如图3上图所示，通过如下代码实现：

carrier_freq = 50; % 载波频率

am_signal = (1 + amplified_signal) .* cos(2*pi*carrier_freq*t);

4.2.1信号特性

调幅信号在时间范围内显示了信号幅值的变化。调幅过程通过将原始信号的幅值调制到一个高频载波信号上，从而使信号的幅值包络与原始信号一致。

4.2.2幅值变化

图中的调幅信号幅值较大，其幅值范围在-5到5之间，反映了信号经过放大处理后的特性。

4.2.3载波频率

调幅信号中包含了高频成分，这是由载波频率引入的。载波频率为50Hz，显著高于原始信号的频率。

4.3调频信号

调频信号如图3下图所示，通过如下代码实现：

kf = 100; % 频率调制系数

fm_signal = cos(2*pi*carrier_freq*t + kf * cumsum(amplified_signal)/Fs);

4.3.1信号特性

调频信号显示了载波频率随原始信号幅值变化而变化的特性。调频信号的频率在时间范围内不断变化，其频率变化与原始信号的幅值成正比。

4.3.2频率变化

从图中可以看出，调频信号的频率在高低之间快速变化。这种变化反映了信号的调频特性，即频率的瞬时值随着原始信号的变化而变化。

4.3.3幅值恒定

调频信号的幅值在-1到1之间，基本保持恒定。这是调频信号的一个特点，即幅值不随原始信号变化而变化，频率变化反映了原始信号的信息。

4.4小结

调幅信号：调幅信号通过改变载波的幅值来传递信息，保留了原始信号的幅值变化特性。调幅信号适合用于幅值变化较大的信号传输。

调频信号：调频信号通过改变载波的频率来传递信息，具有较好的抗干扰能力。调频信号适合用于频率变化较为明显的信号传输。

5.信号处理

图 4

5.1解调调幅信号

解调后的调幅信号如图4上图所示

5.1.1信号特性

解调后的调幅信号在时间范围内显示了较为平滑的波形，其波形与原始信号的形状非常相似。这表明解调过程成功地还原了原始信号的幅值变化。

5.1.2幅值范围

解调后的调幅信号的幅值范围在-1到1之间，经过归一化处理后，幅值更加适合进一步的信号分析和处理。

5.2解调调频信号

解调后的调频信号如图4下图所示

5.2.1信号特性

解调后的调频信号在时间范围内显示了频率变化的信息。虽然信号形状与原始信号相似，但包含了一些高频分量的波动，这可能是解调过程中引入的一些高频噪声。

5.2.2频率变化

解调后的调频信号在时间范围内表现出较为明显的频率变化，幅值范围在-0.5到0.5之间，这表明频率调制信号经过解调后还原了原始信号的频率变化特性。

5.3 总结

解调后的调幅信号： 解调后的调幅信号较好地还原了原始信号的幅值变化，其波形平滑，幅值归一化后适合进一步分析。

解调后的调频信号： 解调后的调频信号还原了原始信号的频率变化特性，尽管包含了一些高频噪声，但整体信号特性保持较好。

6. 相关分析和功率谱分析

6.1相关系数分析

6.1.1代码实现、

corr_coeff_am = corrcoef(amplified_signal, demod_am_signal);

corr_coeff_fm = corrcoef(amplified_signal, demod_fm_signal);

6.1.2结果分析

图 5

调幅信号和解调AM信号的相关系数接近1，调频信号和解调FM信号的相关系数也较高，如图7所示。

从图7可以看出，调制信号和解调AM信号的相关系数非常高，接近于1。具体数值为0.9997。这表明调制信号和解调后的AM信号之间存在极高的线性相关性。

调制信号和解调FM信号的相关系数为0.9165，虽然相关性较高，但低于调幅信号的相关性。这表明调制信号和解调后的FM信号之间存在较高的线性相关性，但不如调幅信号那样强。

6.2互相关分析

6.2.1 代码实现

[cross_corr_am, lags1] = xcorr(amplified_signal, demod_am_signal, 'biased');

[cross_corr_fm, lags2] = xcorr(amplified_signal, demod_fm_signal, 'biased');

6.2.2 结果分析

图 6

互相关函数如图6所示，说明了解调信号与原始信号的相关性。

调幅信号：解调后的AM信号与原始信号的互相关函数峰值较高，时滞为0时达到最大值，表明两者之间的同步性和相似性非常好。

调频信号：解调后的FM信号与原始信号的互相关函数峰值较低，虽然在时滞为0时也达到最大值，但相对AM信号，其相关性较低。

6.2.3总结

调幅信号： 解调后的AM信号与原始信号的互相关函数峰值较高，时滞为0时达到最大值，表明两者之间的同步性和相似性非常好。

调频信号： 解调后的FM信号与原始信号的互相关函数峰值较低，虽然在时滞为0时也达到最大值，但相对AM信号，其相关性较低。

6.3功率谱分析

图 7

6.3.1代码实现

[pxx_original, f_original] = pwelch(amplified_signal, [], [], [], Fs);

[pxx_am, f_am] = pwelch(demod_am_signal, [], [], [], Fs);

[pxx_fm, f_fm] = pwelch(demod_fm_signal, [], [], [], Fs);

6.3.2结果分析

功率谱图如图7所示，表明信号的频率特性。

调幅信号： 解调后的AM信号的功率谱与原始信号的功率谱相似，主要频率成分得到了较好的还原，功率密度峰值明显，表明解调效果良好。

调频信号： 解调后的FM信号的功率谱在低频部分具有较高的功率密度，但整体功率密度稍低于解调AM信号，可能存在一些噪声或失真，解调效果相对较差。

7. 灵敏度、分辨力与回程误差分析

7.1 灵敏度

灵敏度是衡量信号响应变化的程度。结果显示：

1. 调幅信号的灵敏度为0.1780
2. 调频信号的灵敏度为0.1780

这表明调幅和调频信号对输入信号变化的响应程度相同。

7.2 分辨力

分辨力是信号检测的最小可检测变化。结果显示：

1. 调幅信号的分辨力为0.0017
2. 调频信号的分辨力为0.0015

调频信号的分辨力略高于调幅信号，意味着调频信号能检测到更细微的变化。

7.3 回程误差

回程误差是信号响应的滞后现象。结果显示：

1. 调幅信号的回程误差为5.0047
2. 调频信号的回程误差为5.6077

调频信号的回程误差大于调幅信号，表明在输入信号变化时，调频信号的响应存在更大的滞后。

8. 线性度分析

线性度是衡量输出信号与输入信号之间关系的线性程度。结果显示：

1. 调幅信号的线性度为0.1501和0.1510
2. 调频信号的线性度为0.0939和0.0899

调幅信号的线性度优于调频信号，表明调幅信号在较大范围内保持了更好的线性关系。
