1.2 晶体管基础--NPN型晶体管的伏安特性

所谓伏安特性，是指横轴为电压，纵轴为电流的一组测试记录。

晶体管有三个脚,怎么用伏安特性描述它呢?科学家一般通过两个伏安特性来展示晶体管的特征,即输入伏安特性,以及输出伏安特性。

输入伏安特性

晶体管的输入伏安特性,是指基极电流Ib与发射结电压 Ube 之间的关系 -- 可能受到Uce的影响。

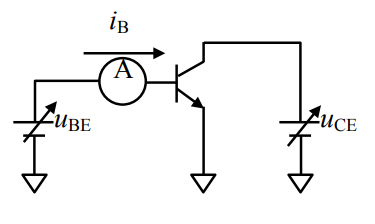

将晶体管按照图连接。将Uce设为5V,改变Ube,测量基极电流 Ib,即可得到基极电流 Ib与Ube的关系。将 Uce从 5V开始,每次降低 1V,即可得到多根曲线。发现,除UCE=OV 比较特殊之外,其余的曲
线基本上是重合的 -- 称为一簇线。

这一簇重合线,就是晶体管输入伏安特性 -- 因为晶体管在大多数情况下,都是工作在uCE>OV的情况下。这一簇曲线可以用如下表达式近似描述:

其中,Ut被称为热电压,是一个与绝对温度成正比的值,在27℃时约为26mV。ls称为反相饱和电流,每个晶体管具有不同的值,很小。在公式中,当UBE趋于负无穷时,i趋于-ls。可以看出,当发射结电压UBE远大于U时,式近似为一个指数表达式。
一般情况下,当UBE>0.7V,晶体管的iB开始呈现出较为明显的电流。

输出伏安特性

晶体管输出伏安特性，是指一个确定的基极电流Ib下，集电极电流Ic与Uce之间的关系。

1)在放大区,集电极电流ic恒等于基极电流i的β倍,与Uce无关。

2)在饱和区,集电极电流随uUce增大而增大,近似为线性。

3)饱和区和放大区分界线为Uces=0.3V的垂直线 -- 左侧为饱和区,右侧为放大区。

初步认识静态和动态

静态,是指某一特定的,不变化的状态。比如给一个无源部件施加一个电压,此时部件确定,电压不变,流过部件的电流也不会变化,电路中所有参量都处于静止状态,这就叫静态。研究静止状态下,各个参量之间的关系,称为静态分析。
对一个放大电路来说,静态通常指输入信号等于0,也就是静默的时候,整个电路所处的工作状态,包括各个支路的静态电流,以及各个节点的静态电压。
静态时的所有量,都用一个下标Q(quiescent,静止、沉寂)来表达。比如Ua,代表静态时部件两端的电压,而k,则代表静态时流过部件的电流。
动态,是指电路中某一个量发生一定数量的变化,导致其它参量随之发生一定的变化,这种变化的状态,称为动态。研究动态时变化量之间的关系,称为动态分析。对一个放大电路来说,所谓的动态是指输入信号持续存在,导致电路中的任何一个节点电压、任何一个支路电流,都存在变化。此时的动态分析,主要研究输入的变化量,与输出的变化量之间的关系。比如输入为幅度为1mV的正弦波变化,输出存在100mV的正弦波变化,说明这个放大电路具有100倍的放大倍数。
静态量,是对当前静默值的描述,而动态量,是对在静态基础上的变化量的描述。

静态电阻和动态电阻

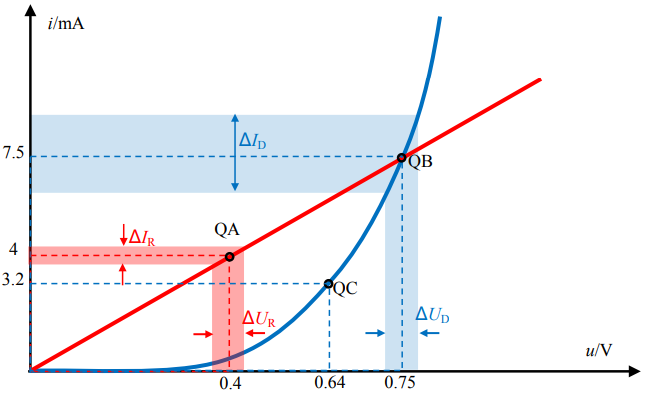

红色线为一个电阻器的伏安特性线，它是一个过零点的直线；蓝色线为一个二极管的伏安特性曲线，它是一个过零点的，增速越来越快的类似指数曲线。比如图中QA,QB,QC是三个静态工作点（所有线上的点都是静态工作点，因为此点的电压是固定的，只要一直输入这个电压值，就静止在此点上。动态电阻是一个点到另外一个点的电压变化量除以电流变化量）。

电阻器的动态电阻值和静态电阻值是相同的。二极管在不同的静态工作点处，具有不同的静态电阻。

对于任何一个伏安特性曲线，在任意点处的静态电阻，为该点连向0点的直线的斜率的倒数。在该点的动态电阻，为该点斜线斜率的倒数。

静态β和动态β

对于一个晶体管来说,其电流放大倍数也存在静态和动态的区别。静态β,有时被写作头顶带一个横线:

即当前工作点处,实测的lcq值与实测的lbq值的比值。而动态β,粗略表达为:

即在当前工作点处,当lbq发生一个微小的变化量,会导致lcq相应产生一个变化量,两者的比值。
从晶体管实际的输出伏安特性上看,不同的lbq,具有不同的静态β。并且静态β和动态β也不完全相等。这看起来有点混乱和复杂,但实际情况就是这样。好消息是,尽管如此,它们的差异并不是太大,对于初学者来说,让我们忽略它们的差别吧。在一般应用中,我们会假设它们是不变的,且是相等的。
