双极型晶体管---三极管

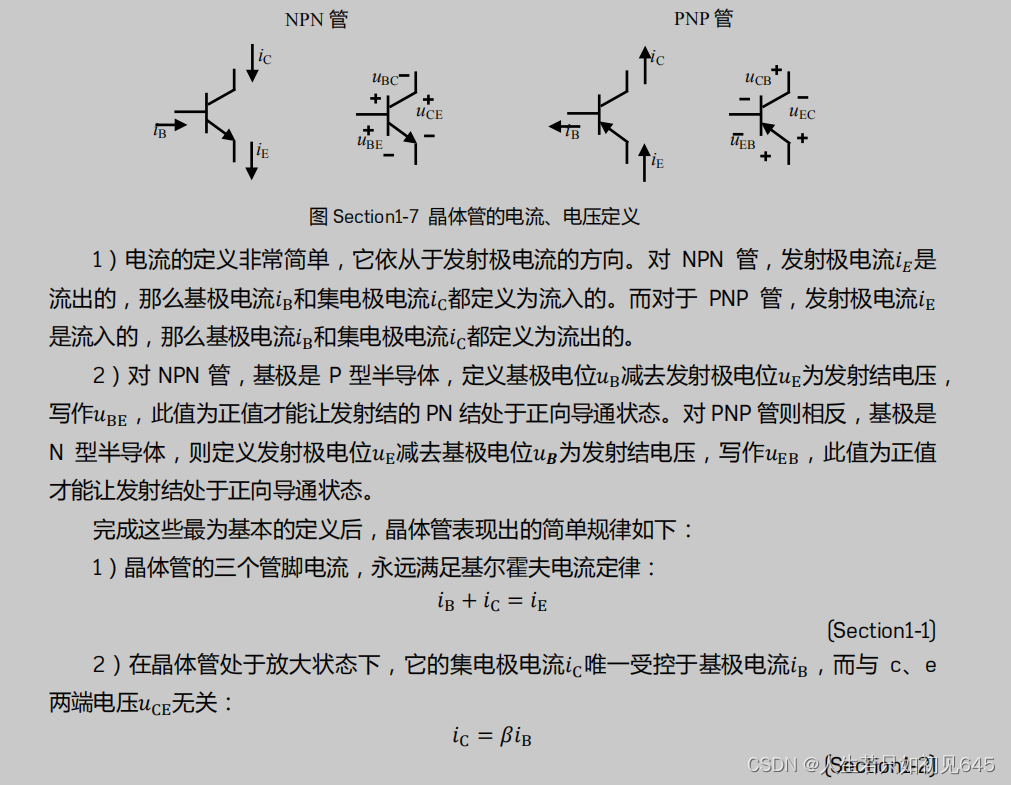

一.双极型晶体管可分为NPN管跟PNP管。

NPN：发射结电压UBE=UB-UE。

PNP：发射结电压UEB=UE-UB。

二.NPN型晶体管的伏安特性

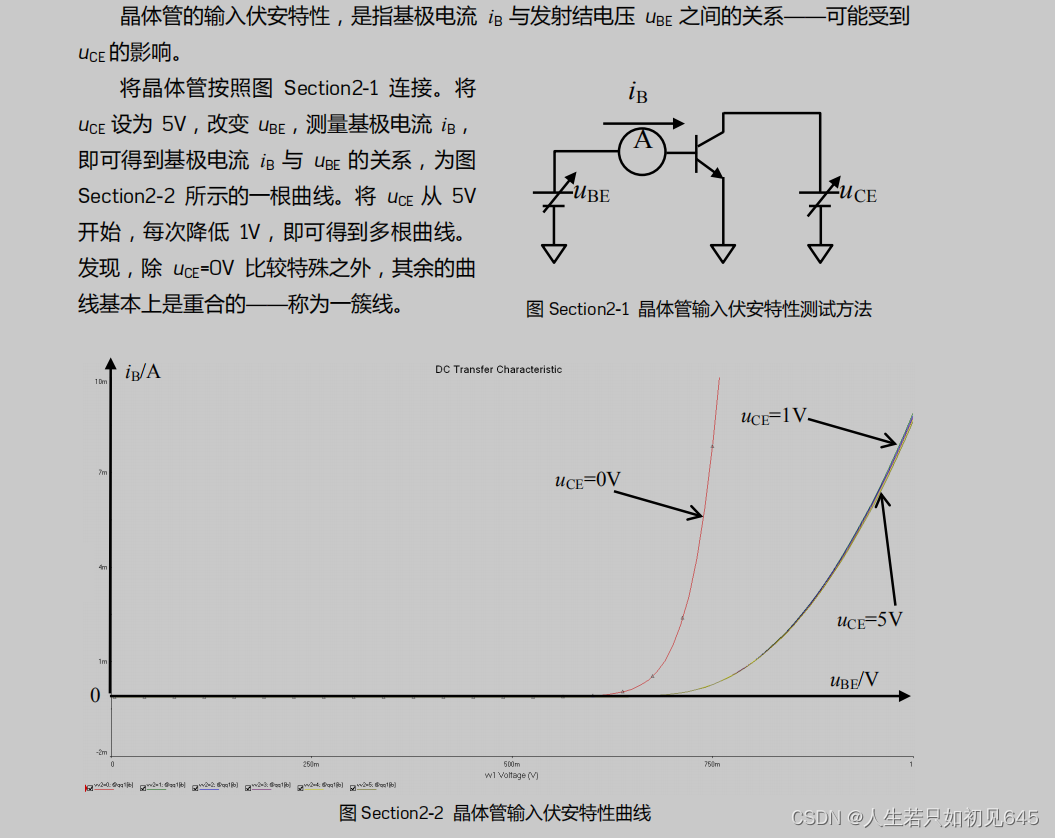

1.输入伏安特性。

晶体管的输入伏安特性是指基极电流IB与发射结电压UBE之间的关系。可能受到UCE的影响。

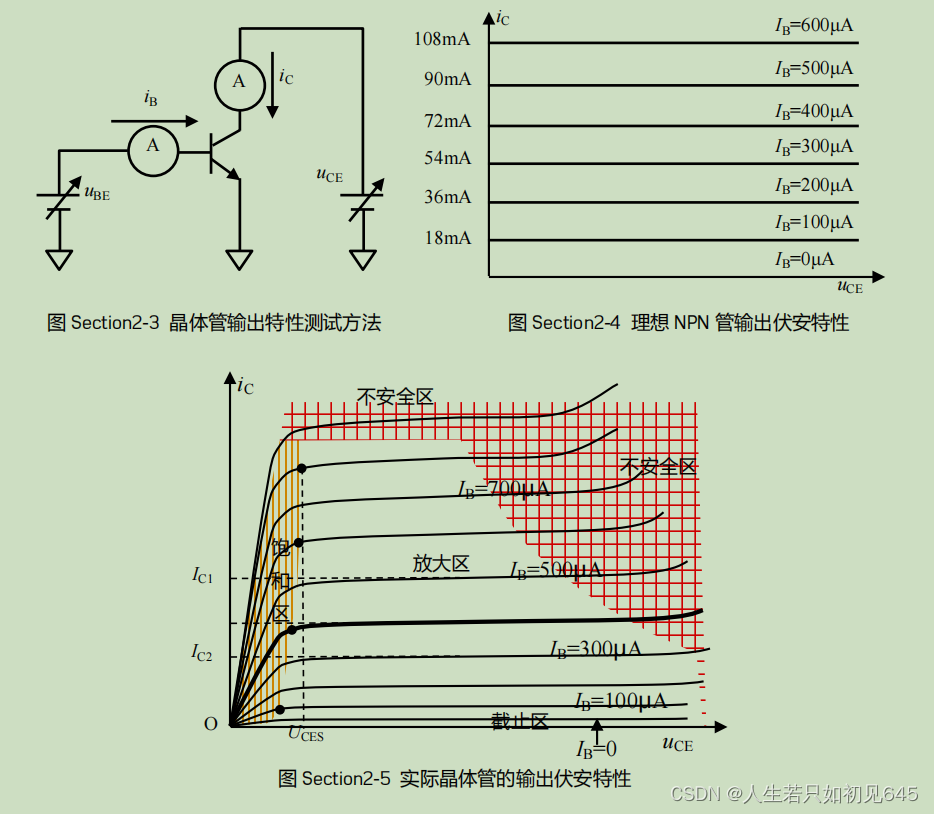

2.输出伏安特性。

1.晶体管的输出伏安特性是指一个确定的基极电流Ib下，集电极电流Ic与UCE之间的关系。

2.输出伏安特性中的区域划分，可分为放大去、饱和区、截止区。

上面通过简化我们可以得出：

1）在放大区，集电极电流Ic恒等于基极电流Ib的β倍，与UCE无关。

2）在饱和区，集电极电流随UCE增大而增大，近似为线性。

3）饱和区和放大区分界线为UCES=0.3V的垂直线，左侧为饱和区，右区为放大区。

三.晶体管的静态和动态工作点

所谓的静态工作点，就是晶体管放大电路在电源供应正常，且没有施加输入信号的情况下，这叫静态。晶体管各管教电流及电压的集合，它是对静态的准确描述，通常在输入、输出伏安特性图中表现为一个确定的位置，因此称之为静态工作点。

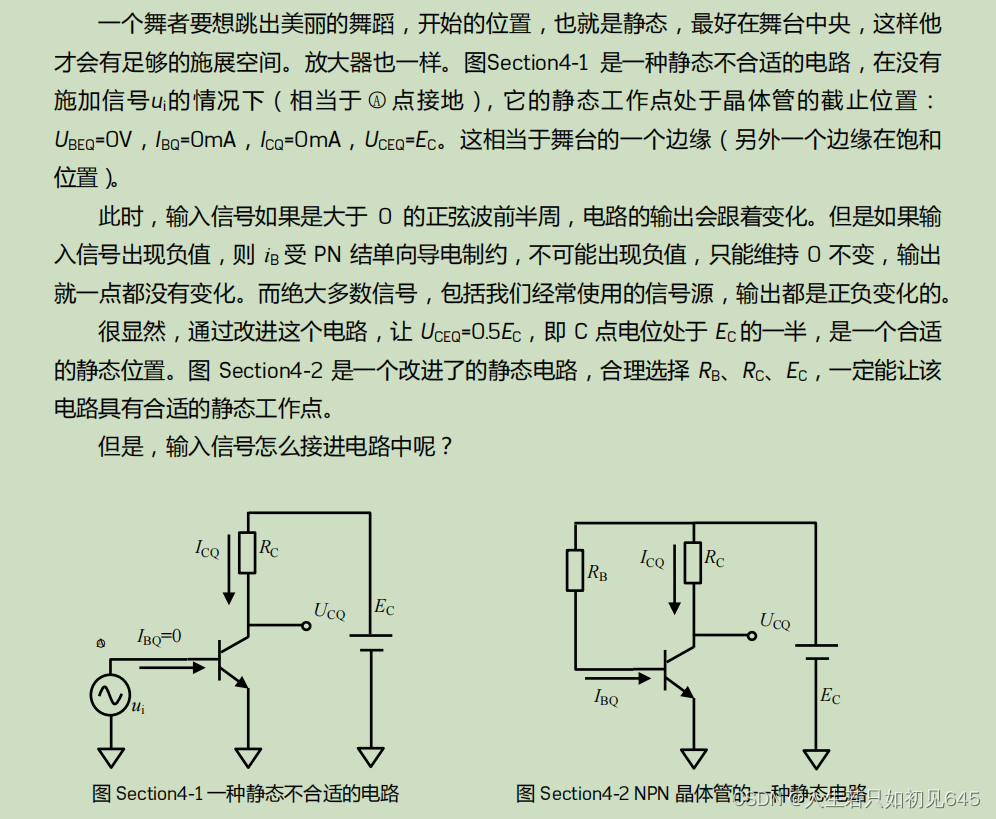

1.晶体管为什么要有合适的静态工作点

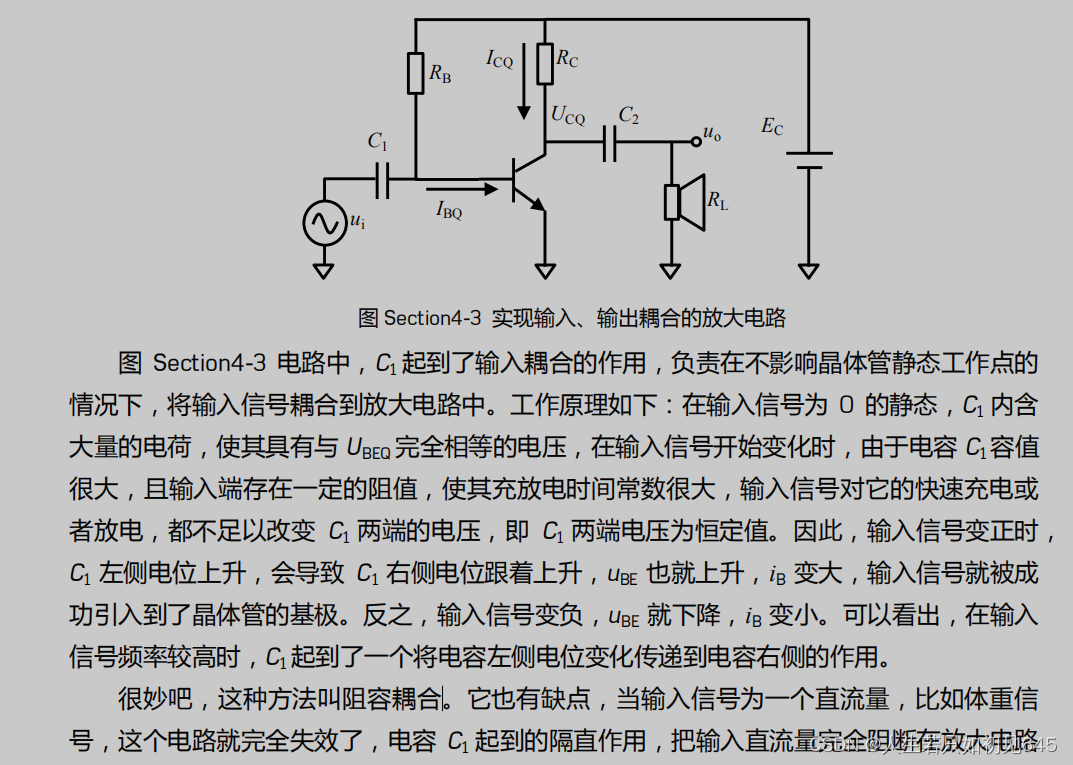

 2.耦合

1.在静态的电路中，用一种方法将变化的输入传递到电路中，让电路‘动起来’，电流开始变化，电压也开始变化，这就是输入耦合。

2.阻容耦合。只能耦合交流信号，对于直流信号完全失效。

四.晶体管的4钟工作状态

1.截止状态

截止状态是指晶体管没有产生明显的电流，即IBQ非常小，导致ICQ也非常小，就像晶体管没有导通一样，一般情况下认为发射结零偏或者反偏，而集电结反偏时为截止状态。

2.放大状态

放大状态是指晶体管处于IBQ合适，且满足ICQ=βIBQ的状态，在输出伏安特性图中，静态工作点处于放大区，此时IB变化会一起IC跟着变化。一般情况下，认定发射结正偏且集电结反偏时为放大状态。

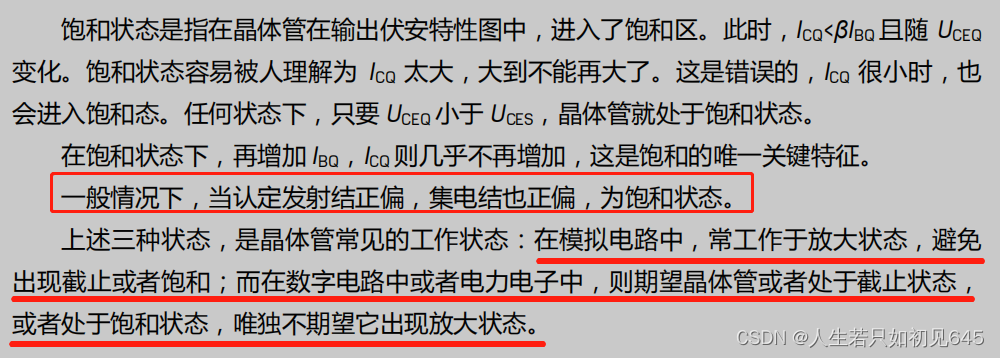

3.饱和状态

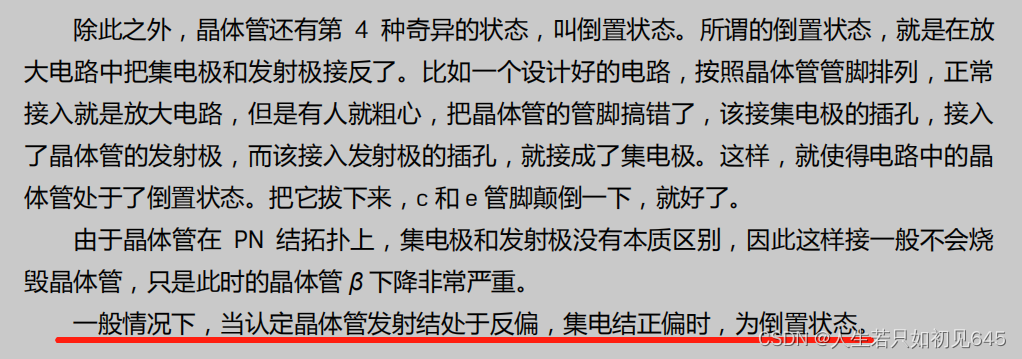

4.倒置状态

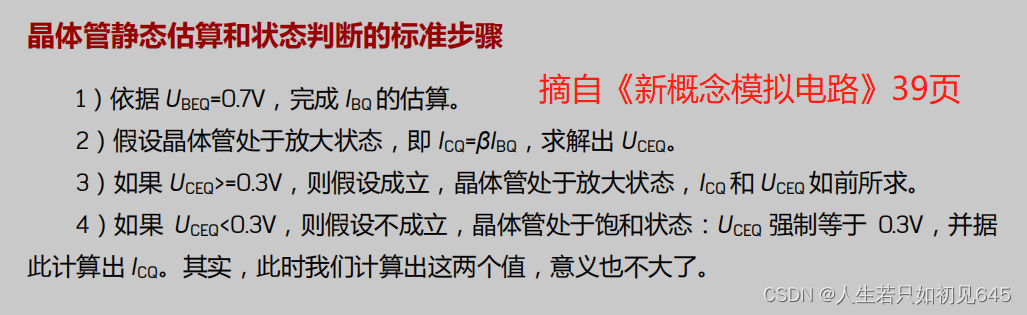

 五.晶体管电路的静态估算

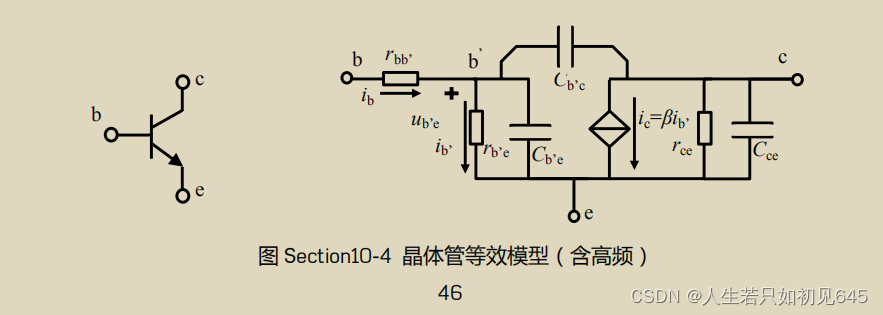

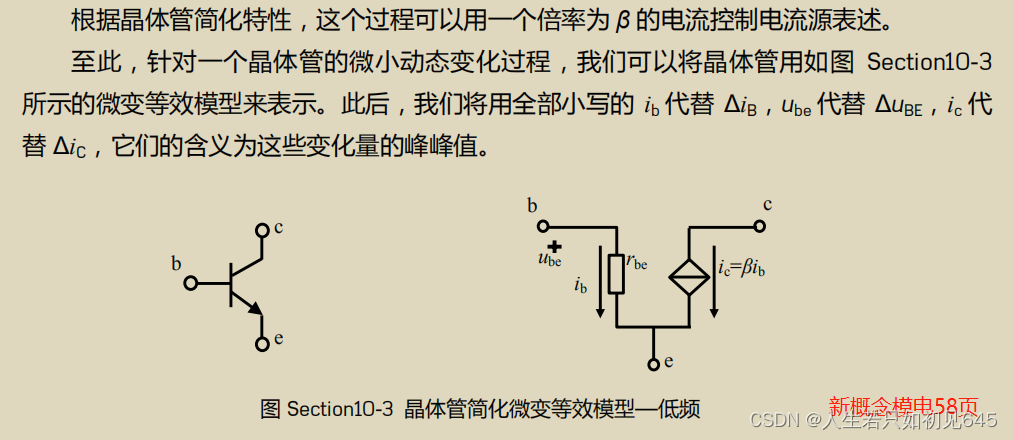

六、三极管的动态模型

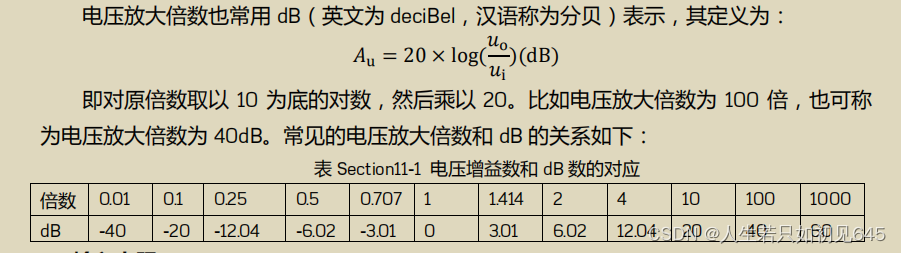

1、电压放大倍数

电压放大也叫电压增益，用Au表示也可以用G表示，无单位。当输入正弦波峰峰值为Ui，输出正弦波峰峰值为Uo，则电压放大倍数为：Au=Uo/Ui。

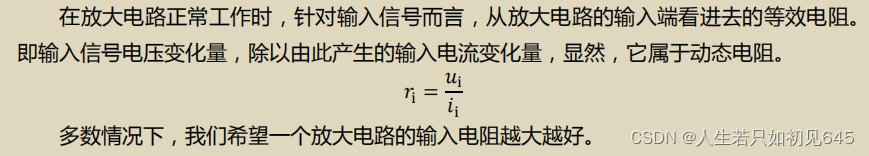

2、输入电阻ri

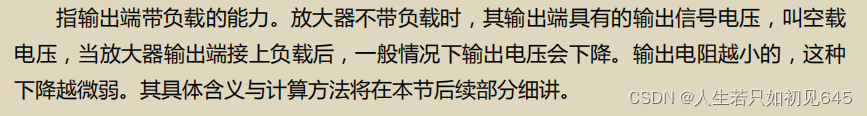

3、输出电阻ro

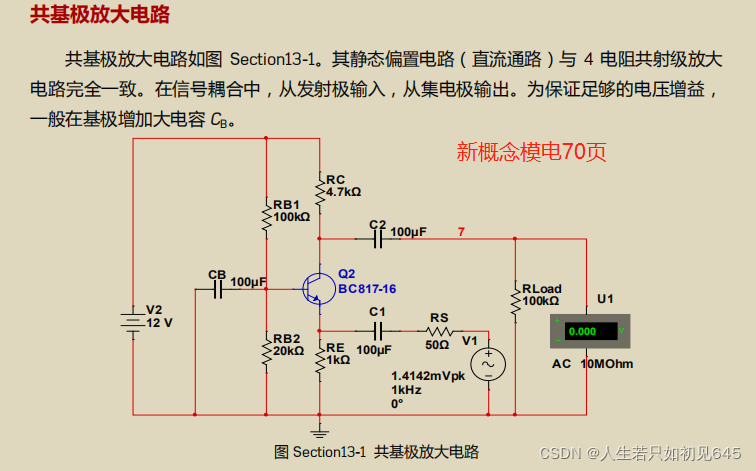

七、共基极放大电路

共基极放大电路输入电阻很小

---

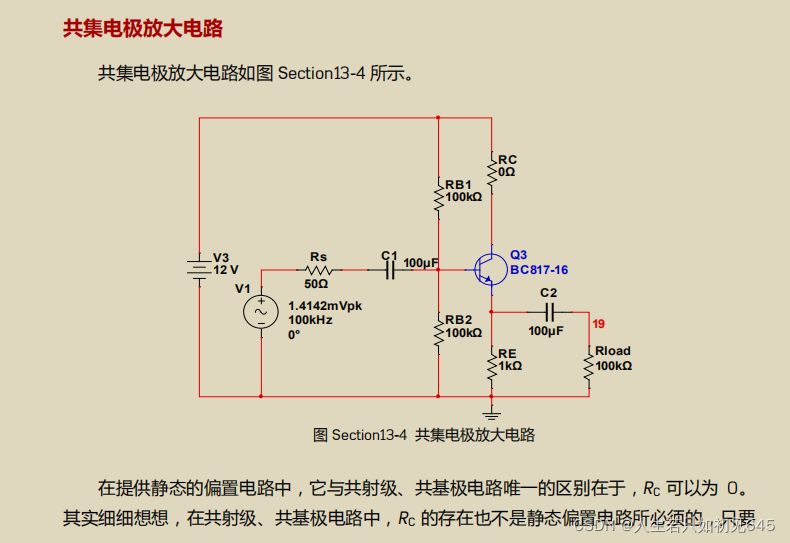

 八、共集电极放大电路

 九、PNP三极管放大电路
