1、晶体管

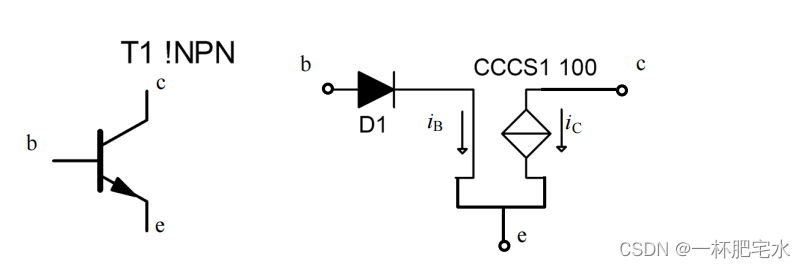

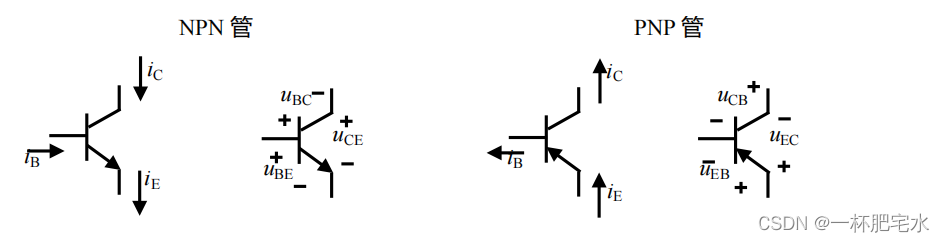

BJT模型
在这里插入图片描述
电流关系
在这里插入图片描述

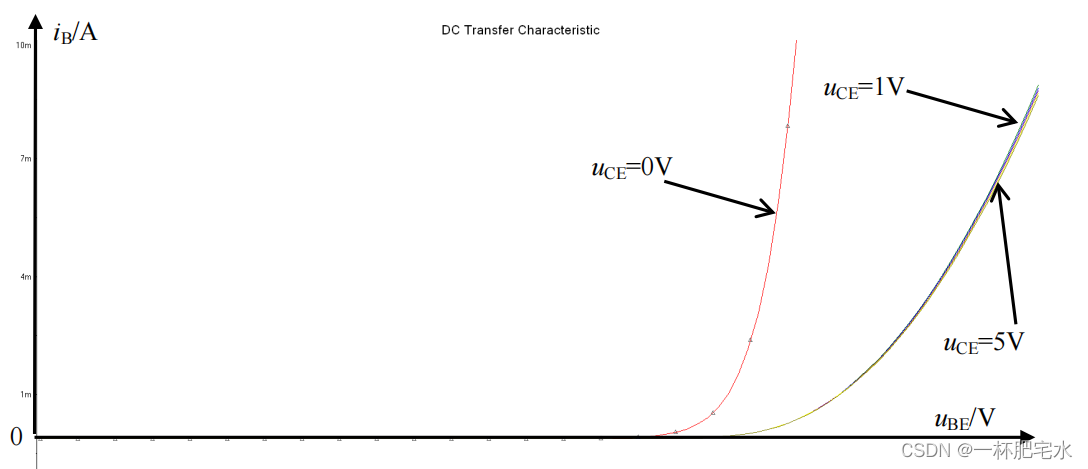

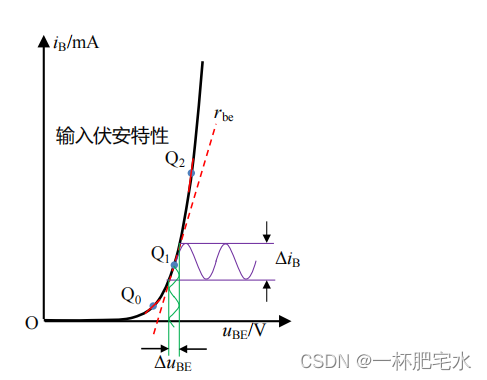

输入伏安特性:基极电流iB、发射结电压uBE,受uCE的影响
在这里插入图片描述
表达式:
在这里插入图片描述
UT是热电压,在27°时为26mV。

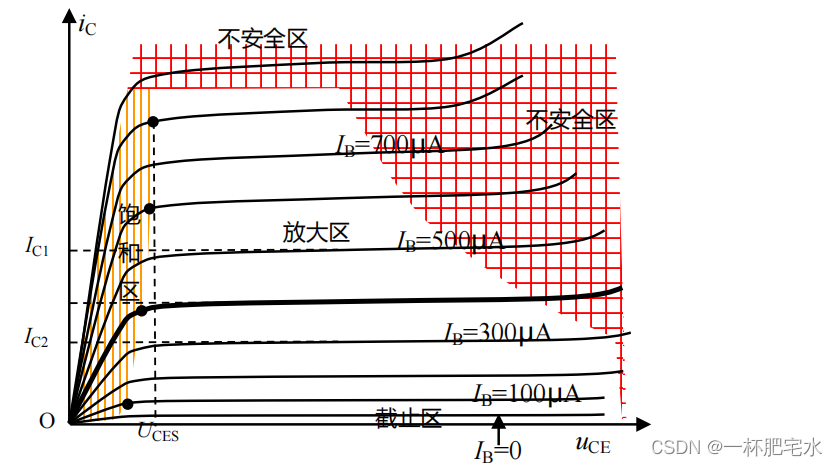

输出伏安特性:在确定基极电流iB下,集电极电流iC与uCE的关系。
在这里插入图片描述
放大区
在这里插入图片描述
饱和区:UCE<UCES
UCES:晶体管的饱和压降,=0.3V

截止区:IB=0的那根线

静态:没有信号加入的情况下,电路中所有量都不变化的状态。
动态:加入输入变化信号,引起输出也跟着变化的状态。

静态电阻
在这里插入图片描述
动态电阻
在这里插入图片描述

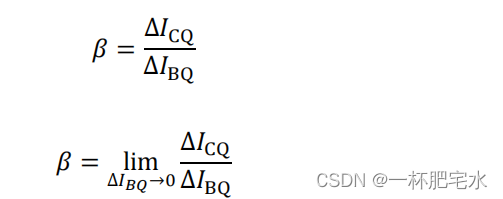

静态β
在这里插入图片描述
动态β
在这里插入图片描述

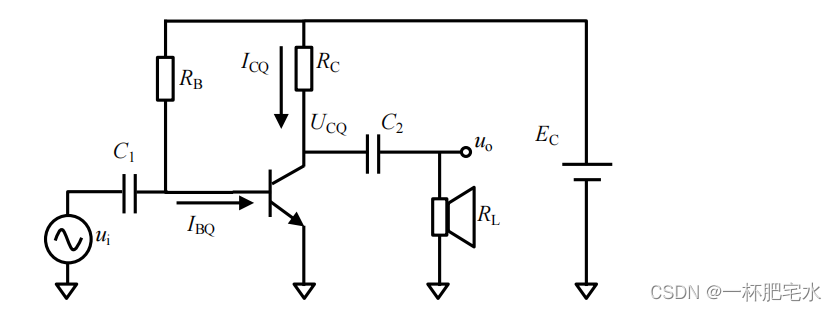

阻容耦合:实现了输出信号无直流电平(隔直)通交
在这里插入图片描述
放大状态:发射结偏,集电结
饱和状态:发射结偏,集电结
截止状态:发射结零偏或偏,集电结
倒置状态:发射结偏,集电结

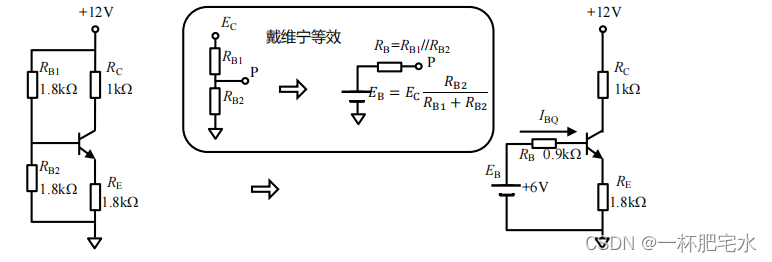

静态估算
在这里插入图片描述
在这里插入图片描述

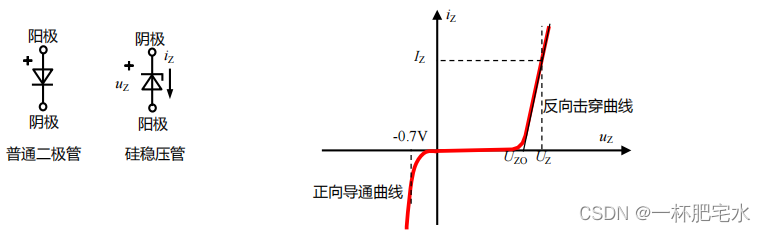

硅稳压管
在这里插入图片描述
动态求解法
1、将电路中的所有部件,用动态等效模型代替
2、电压不变的节点-------接地,电流不变的支路--------开路
3、保留输入输出位置不变

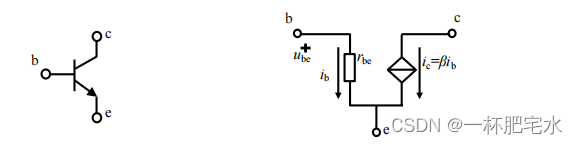

动态模型
在这里插入图片描述
在这里插入图片描述
动态电阻
在这里插入图片描述
rbb’:体电阻,一般为几Ω~几百Ω,UT常温下为26mV

动态分析的三大指标
1、电压放大倍数
在这里插入图片描述
在这里插入图片描述
输入电阻:在输入端看进去的等效电阻
在这里插入图片描述
输出电阻:输出端带负载的能力
在这里插入图片描述

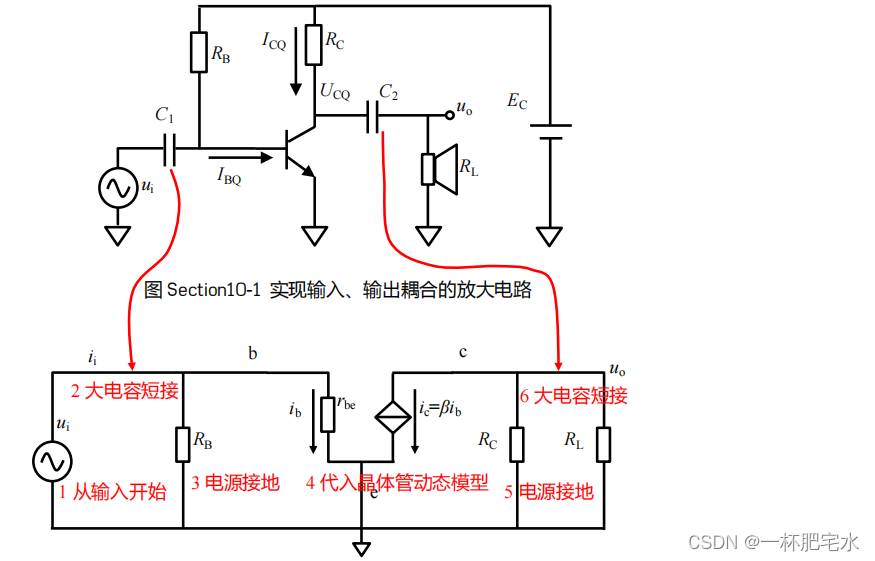

画出等效电路:
1、电压不变点接地
2、大电容(10~100uF)短接,小电容开路
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

单管放大电路

共射极:基极输入,集电极输出。
输入输出反相

共基极:发射极输入,集电极输出。
电压放大倍数较大
输入输出同相
输入电阻很小
输出电阻与共射极相同

共集极:(射极跟随器)基极输入,发射极输出。
输入输出同相
有电流放大能力
输入电阻最大
输出电阻最小
适合于“阻抗匹配”

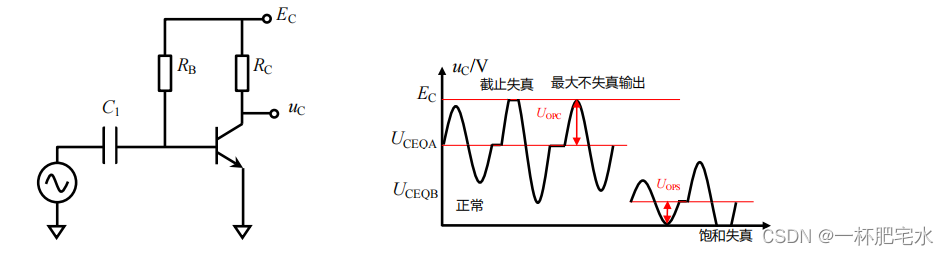

输出级失真
在这里插入图片描述
多级放大电路
阻容耦合

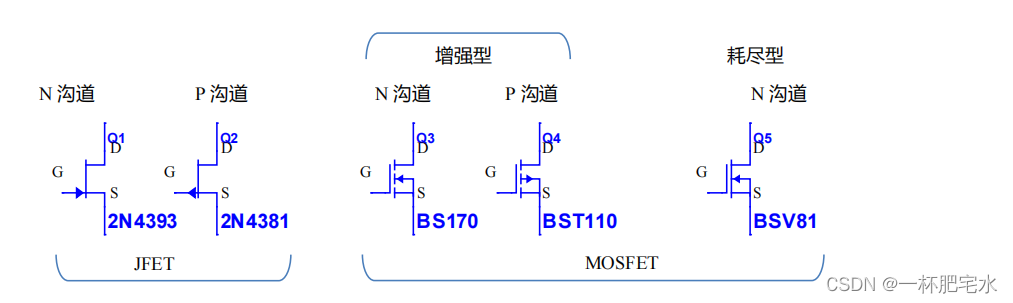

场效应管
在这里插入图片描述
正常工作时,门极(G)没有电流,漏极(D)电流=源极(S)电流。
GS两端的电压控制漏极电流--------“压控型”器件

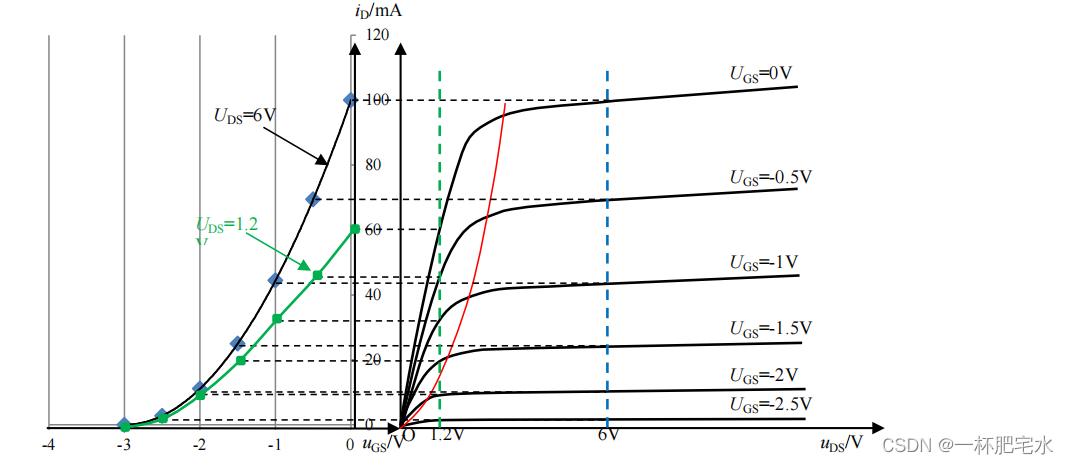

N沟道JFET的伏安特性
在这里插入图片描述
转移特性曲线
夹断电压UGSOFF:一般为-0.2~10V
在这里插入图片描述
在这里插入图片描述
N沟道JFET,外部电源产生的电流方向,是由D流向S的。
P沟道JFET,外部电源产生的电流方向,是由S流向D的。

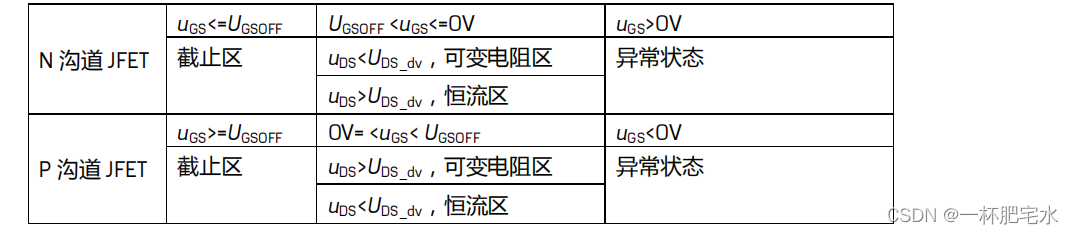

工作状态
在这里插入图片描述
N沟道MOSFET的伏安特性
在这里插入图片描述
转移特性曲线
开启电压UGSTH:一般为0.5~3V,耗尽型的小于0V
在这里插入图片描述

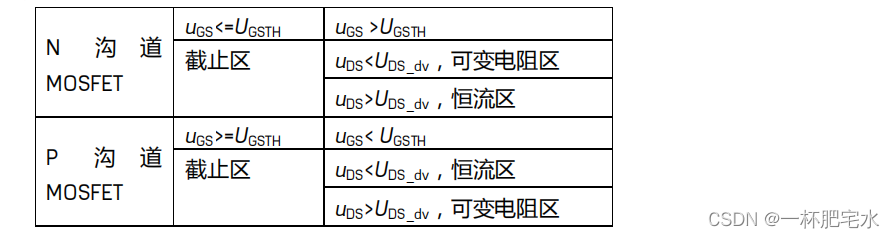

工作状态在这里插入图片描述

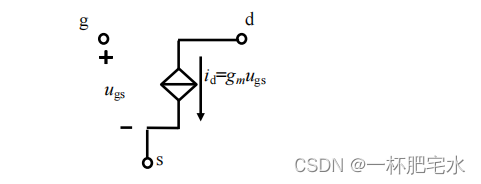

FET的微变等效简化模型:
在这里插入图片描述
常见的信号源-------均为单端

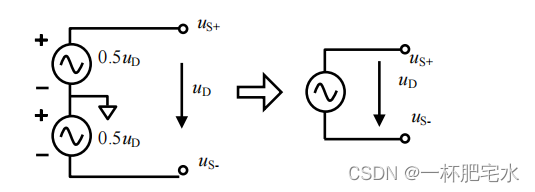

差分信号源:差模信号和共模信号
在这里插入图片描述
差分信号远距离传输中抑制噪声

差动放大器
在这里插入图片描述
共模抑制比(CMRR):差动放大电路中,差模放大倍数与共模放大倍数的比值
在这里插入图片描述
共模抑制比提高方法---------恒流源代替RE

晶体管放大电路的频率响应

电容和电感是储能元件
在这里插入图片描述
截止频率发生比中频增益下降3dB处,0.707Am

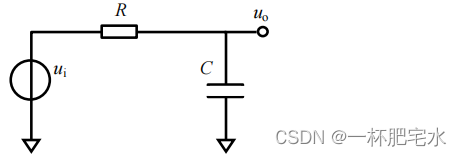

低通单元
在这里插入图片描述
在这里插入图片描述
