eNSP关于Qos复杂流分类的简单使用

使用场景

当PC1在pingPC2的过程中，ICMP包的优先级是低于OSPF包的，本次就是使用Qos使ICMP包的优先级高于OSPF包。实验无特殊效果，使用抓包展示！

代码

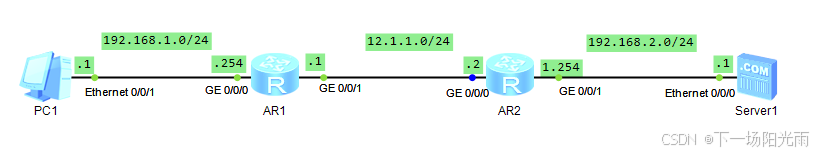

前提条件：使用路由技术使4台设备互通。可以使用任意技术（这里使用OSPF，若是使用其他路由技术，相应的就不是OSPF包，而是其他包）

  #  OSPF配置过程
[R1]int g 0/0/1
[R1-GigabitEthernet0/0/1]ip address 12.1.1.1 24
[R1-GigabitEthernet0/0/1]int g 0/0/0
[R1-GigabitEthernet0/0/0]ip address  192.168.1.254 24
[R1-GigabitEthernet0/0/0]int lo 0
[R1-LoopBack0]ip address  1.1.1.1 32
[R1-LoopBack0]ospf 1 rou 1.1.1.1
[R1-ospf-1]ar 0
[R1-ospf-1-area-0.0.0.0]network  1.1.1.1 0.0.0.0
[R1-ospf-1-area-0.0.0.0]network  192.168.1.254 0.0.0.0
[R1-ospf-1-area-0.0.0.0]network  12.1.1.1 0.0.0.0

[R2]int g 0/0/0
[R2-GigabitEthernet0/0/0]ip address  12.1.1.2 24
[R2-GigabitEthernet0/0/0]int g 0/0/1
[R2-GigabitEthernet0/0/1]ip address  192.168.2.254 24
[R2-GigabitEthernet0/0/1]int lo 0
[R2-LoopBack0]ip address  2.2.2.2 32
[R2]ospf 1 router-id  2.2.2.2
[R2-ospf-1]ar 0
[R2-ospf-1-area-0.0.0.0]network  2.2.2.2 0.0.0.0
[R2-ospf-1-area-0.0.0.0]network  192.168.2.254 0.0.0.0
[R2-ospf-1-area-0.0.0.0]network  12.1.1.2 0.0.0.0

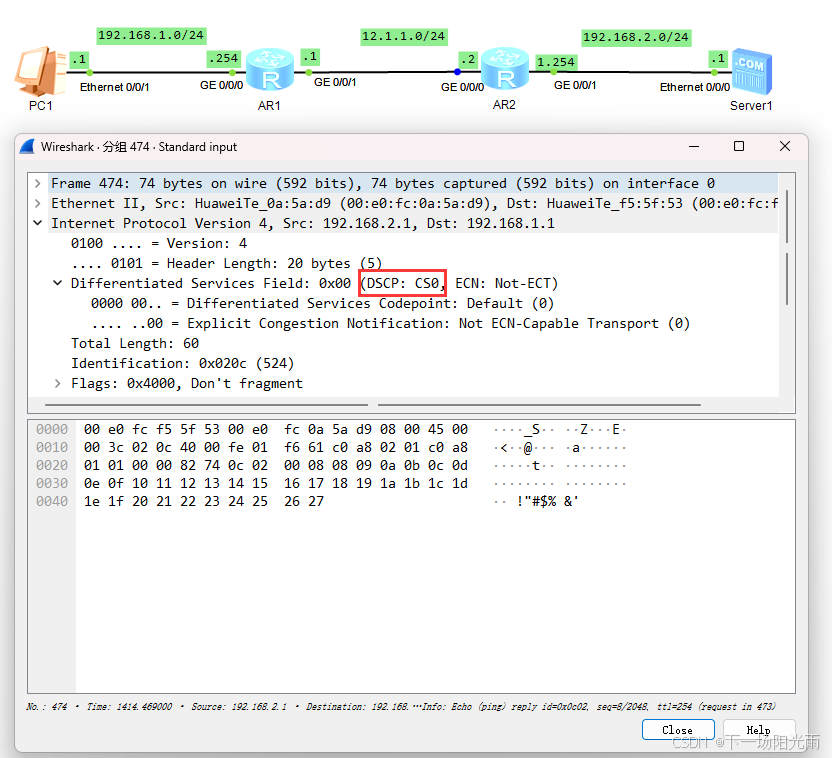

此时的ICPM包的DSCP是CS0级别。

     #  Qos使用
[R1]acl  3000
[R1-acl-adv-3000]rule  permit ip source 192.168.1.1 0 destination 192.168.2.1 0
[R1-acl-adv-3000]q
[R1]traffic classifier PC1toPC2
[R1-classifier-PC1toPC2]if-match acl 3000
[R1-classifier-PC1toPC2]q
[R1]traffic behavior EF
[R1-behavior-EF]remark dscp ef
[R1-behavior-EF]q
[R1]traffic policy pc1topc2
[R1-trafficpolicy-pc1topc2]classifier PC1toPC2 behavior EF
[R1-trafficpolicy-pc1topc2]int g 0/0/0
[R1-GigabitEthernet0/0/0]traffic-policy pc1topc2 inbound

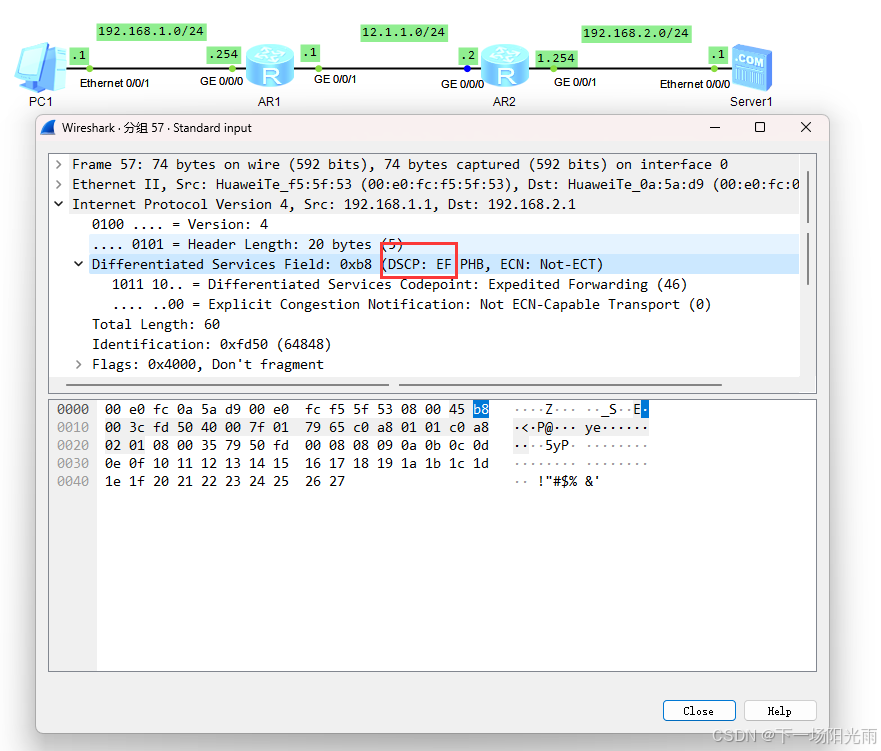

配置Qos后的ICMP抓包，显示DSCP已经被修改成EF级别。这里使用的是模拟器，资源非常充裕，Qos只有在资源拥挤的时候才能显现。

Qos用途十分广泛，可供修改的参数也很多，这里就选了DSCP进行修改，使用的十分浅显。若有大佬对Qos感兴趣，可自行查阅其他资料。
