关于利用51单片机实现篮球记分牌功能的概述

关于利用51单片机实现篮球记分牌的概述

首先：要实现这样一个系统，需要用到单片机内部定时器作为计时使用。其次需要用到LCD1602进行显示，利用独立按键和矩阵键盘对相应的比分和时间等进行操作。

系统组成总体概述：单片机最小系统、独立按键、矩阵键盘、LCD1602、蜂鸣器。

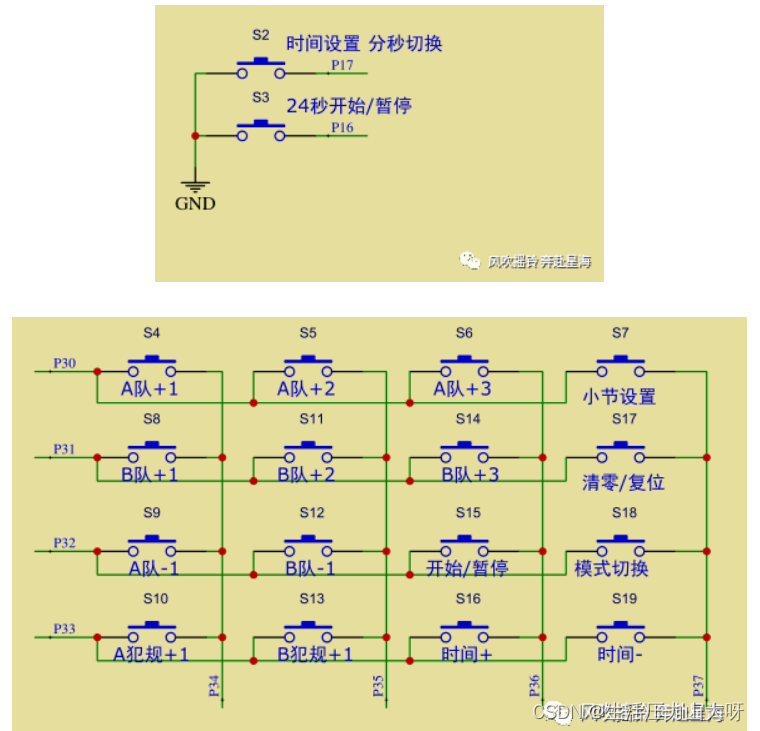

系统功能总体概述：通过内部定时器进行比赛计时，有两种计时模式（一是十二分比赛模式，24秒持球。二是十分钟比赛模式，24秒持球时间）。通过矩阵键盘进行计分、开始、暂停、模式转换、时间设置、小节设置等。具体的键盘功能可以参照下面图片所示：



与单片机相连，进行处理，通过LCD1602显示。具体显示模式可参照下图：

其中包括两个队伍的比分、犯规次数、比赛小节、时间和24秒。 当比赛进行到第三小节时需要交换比赛场地，而在液晶屏上面显示的是两个队伍的比分和相关参数交换显示位置。

当时间到后蜂鸣器报警。当比赛结束，系统会自动计算比分并显示获胜队伍。同时可以按下清零按键进行复位。

下面是实现的部分代码L:

#include "reg52.h"
#include "intrins.h"
#include "1602.h"
#include "juzhenjianp
