题目要求:
- 基本要求
(1) 按照题目要求独立设计系统所需电路,并完成硬件电路的制作及调试。(40分)
(2)结合硬件能够正常计分(1,2,3)。(10分)
(3)能够正常显示分值。(10分)
(4)能够正常修改工作模式(计分与24秒)。(10分)
(5)能够24秒的误差不小于1秒。(15分)
2、发挥部分
能够两队球员犯规次数计数。(15分)

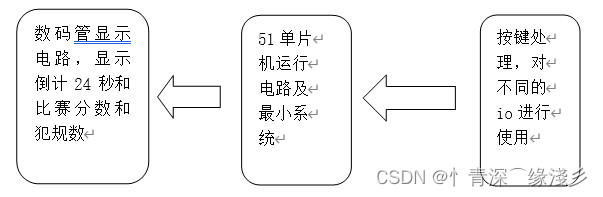

总体设计思路

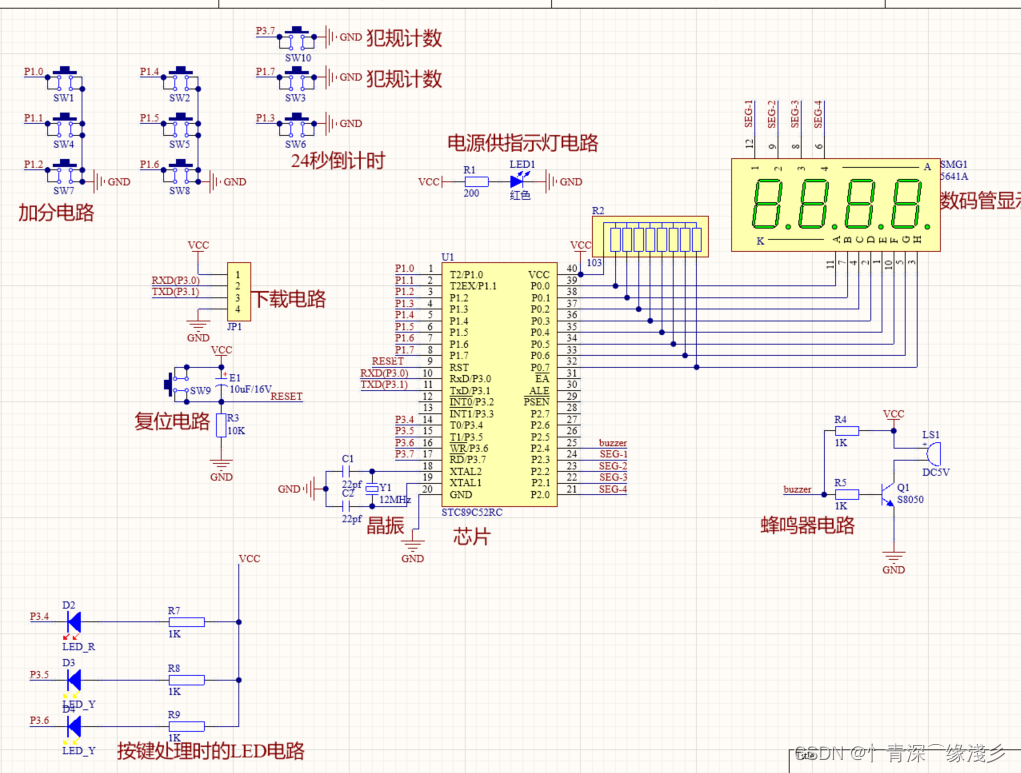

废话不多说直接上原理:
接下来就是代码部分:
数码管显示、定时器初始化、按键处理等等
#include <reg52.h>
#define uint unsigned int
#define uchar unsigned char
sbit key_0=P1^0;
uint key_0_const;
sbit key_1=P1^1;
uint key_1_const;
sbit key_2=P1^2;
uint key_2_const;
sbit key_3=P1^3;
uint key_3_const;
sbit key_4=P1^4;
uint key_4_const;
sbit key_5=P1^5;
uint key_5_const;
sbit key_6=P1^6;
uint key_6_const;
sbit key_7=P1^7;
uint key_7_const;
sbit key_8=P3^7;
uint key_8_const;
sbit led_1=P3^4;
sbit led_2=P3^5;
sbit led_3=P3^6;
sbit fmq=P2^4;
int i = 0;
uchar mode=1; //切换选择
uchar red=0;
uchar blue=0;
uchar red_foul=0; //甲队犯规次数
uchar blue_foul=0; //乙队犯规次数
int miao=24; //24秒倒计时初值
uchar flag=0;
uint time_const;
uint beep_const;
uchar mode_1=0;//重置24miao
uchar DUANMA[] = { 0X3F,0X06,0X5B,0X4F,0X66,0X6D,0X7D,0X07,0X7F,0X6F };
uchar WEIXUAN[] = {0x0E,0x0D,0x0B,0x07 };
void init_timer0(void) ;
void delay( int t);
void delay_1(void);
void display_fen(void);
void display_foul(void);
void display_time(void);
void key_scan(void) ;
int main(void) //主程序
{
init_timer0();//中断初始化
fmq=0;
while (1)
{
switch(mode) //工作方式选择
{
case 1:
flag=0;
miao=24;
display_fen(); break;
case 2:
flag=0;
miao=24;
display_foul(); break;
case 3:
flag=1;
if(mode_1)
{
miao=24;
mode_1=0;
}
display_time(); break;
}
}
}
void init_timer0(void)
{
TMOD =0x01;
TH1= (65536 - 50000)/256;
TL1= (65536 - 50000)%256;
EA=1;
ET1=1;
TR1=1;
}
void delay_1(void)
{
uint i;
for(i=0;i<800;i++);//800
}
void delay( int t)
{
unsigned int i,j;
for(i = 0;i < 40;i++)
for(j = 0;j < t;j++);
}
void display_fen(void)//加分调用程序1
{
uchar i=0;
uchar red_unit=red%10;
uchar red_decade=red/10;
uchar blue_unit=blue%10;
uchar blue_decade=blue/10;
for(i=0;i<4;i++)
{
P2=WEIXUAN[0];P0=DUANMA[blue_unit];
delay_1();
P2=0xff;
P2=WEIXUAN[1];P0=DUANMA[blue_decade];
delay_1();
P2=0xff;
P2=WEIXUAN[2];P0=DUANMA[red_unit];
delay_1();
P2=0xff;
P2=WEIXUAN[3];P0=DUANMA[red_decade];
delay_1();
P2=0xff;
}
}
void display_foul(void)//加分调用程序2
{
uchar i=0;
uchar red_foul_unit=red_foul%10;
uchar red_foul_decade=red_foul/10;
uchar blue_foul_unit=blue_foul%10;
uchar blue_foul_decade=blue_foul/10;
for(i=0;i<4;i++)
{
P2=WEIXUAN[0];P0=DUANMA[red_foul_unit];
delay_1();
P0=0x00;
P2=WEIXUAN[1];P0=DUANMA[red_foul_decade];
delay_1();
P0=0x00;
P2=WEIXUAN[2];P0=DUANMA[blue_foul_unit];
delay_1();
P0=0x00;
P2=WEIXUAN[3];P0=DUANMA[blue_foul_decade];
delay_1();
P0=0x00;
}
}
void display_time(void) //24miao 倒计时
{
uchar i=0;
uchar countdown_unit=miao%10;
uchar countdown_decade=miao/10;
for(i=0;i<2;i++)
{
P2=WEIXUAN[1];P0=DUANMA[countdown_decade];
delay_1();
P0=0x00;
P2=WEIXUAN[0];P0=DUANMA[countdown_unit];
delay_1();
P0=0x00;
}
}
还有部分代码就不放出来了,代码写得不太好,只作为借鉴。
以上是我自己写的代码,功能拓展都实现了,如有错误还请指出,谢谢
