以AD18英文版,51最小系统为例

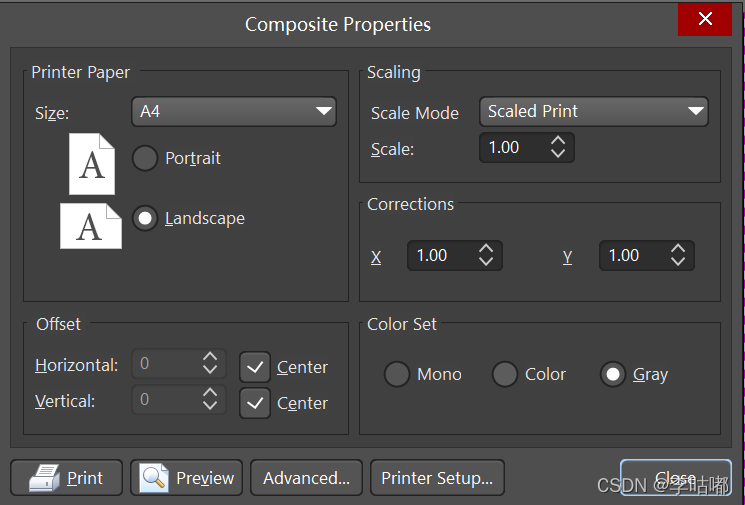

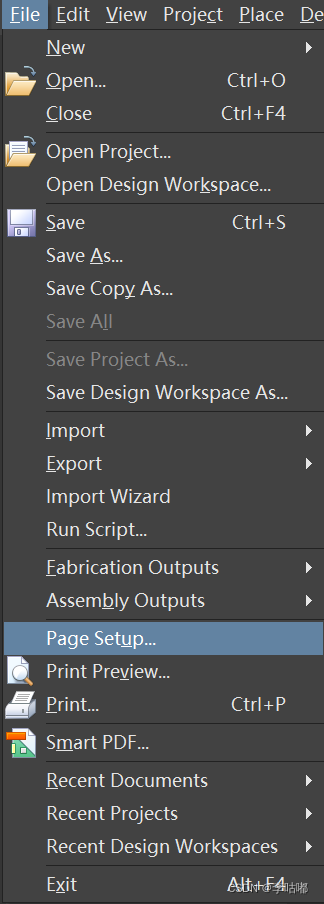

1.设置打印比例(1:1):File→Page Setup…

Scaled Mode:Scaled Print

Scale:1.00

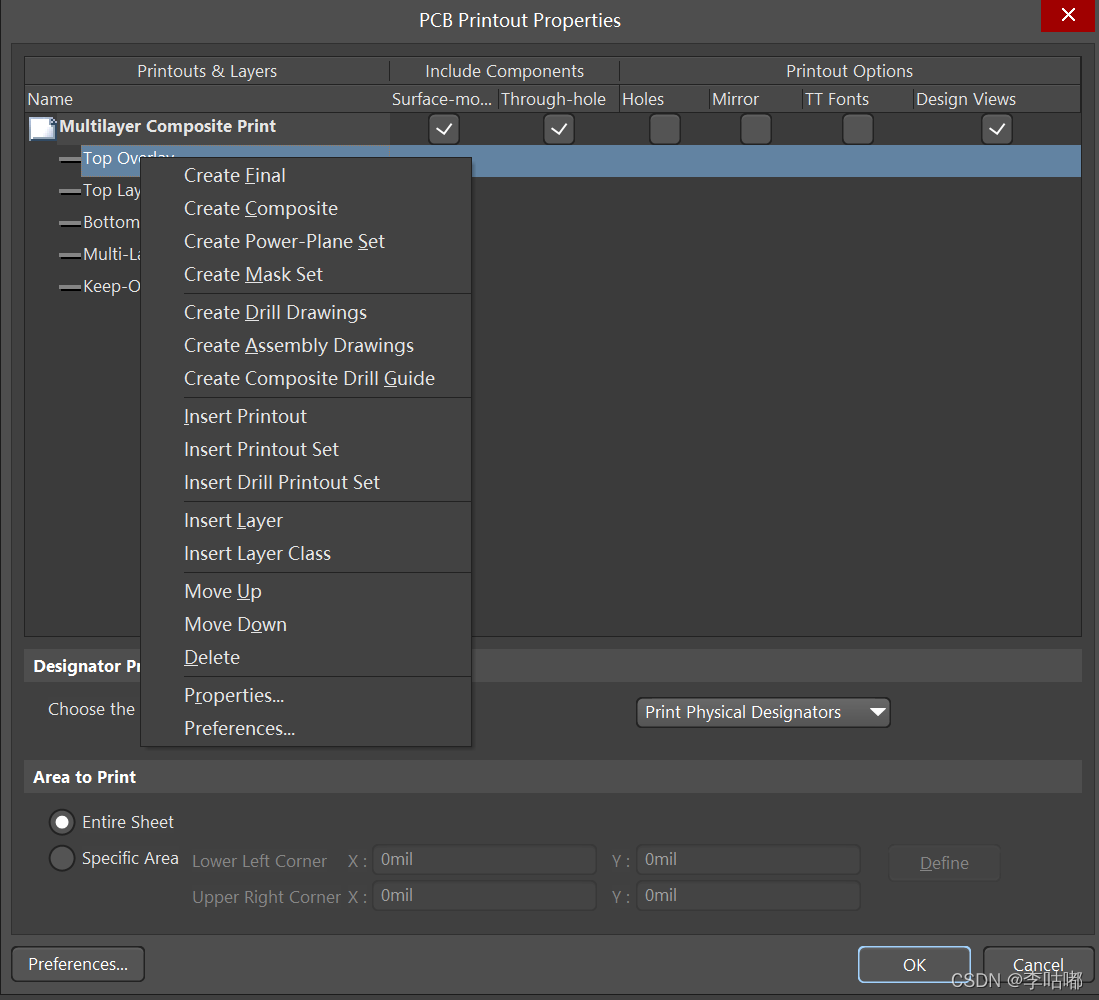

2.选择图层:Advanced…

右击进行删除添加图层等操作,保留顶层,Printout Options和Include Components勾选默认即可。

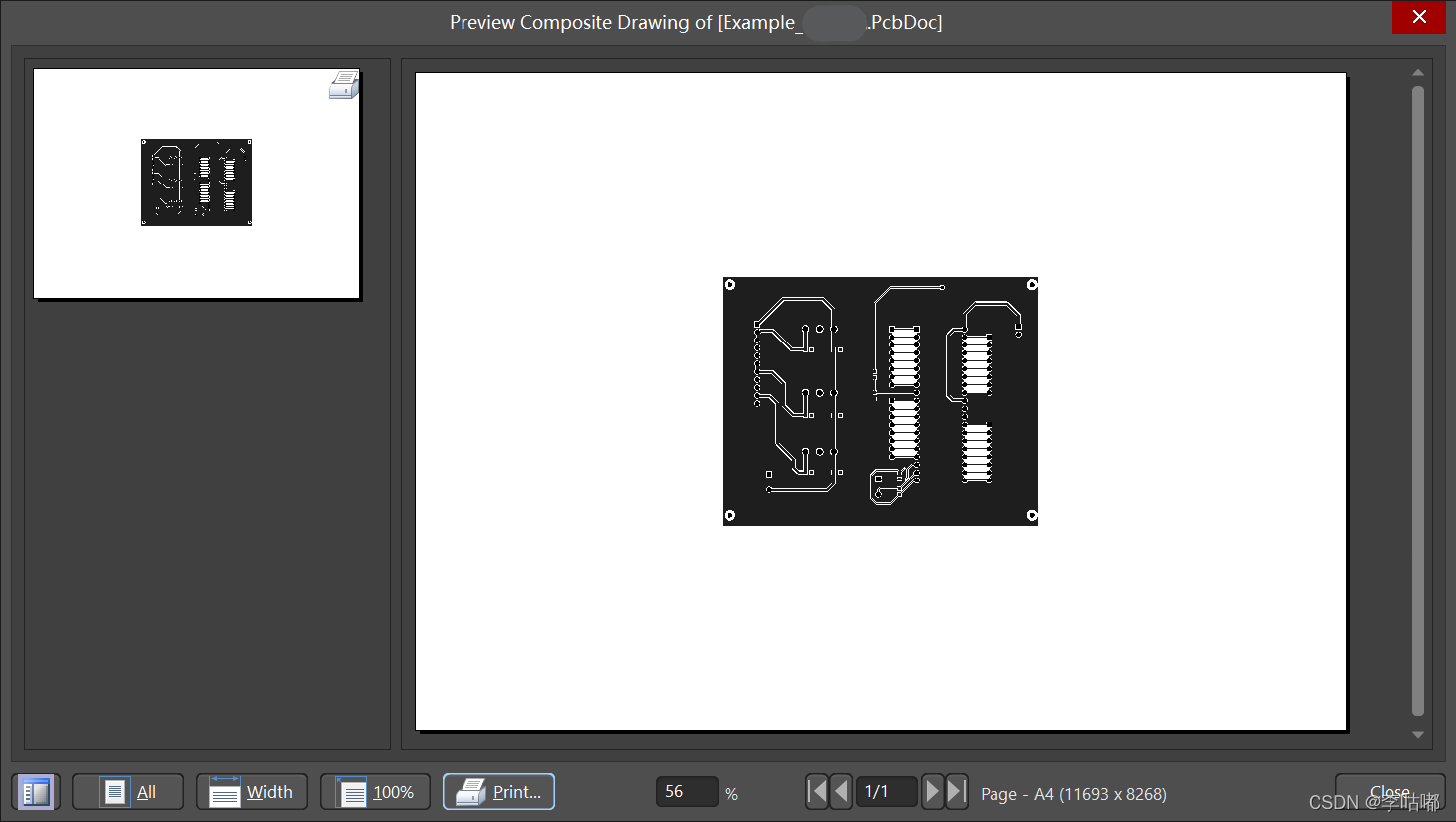

3.预览:Preview

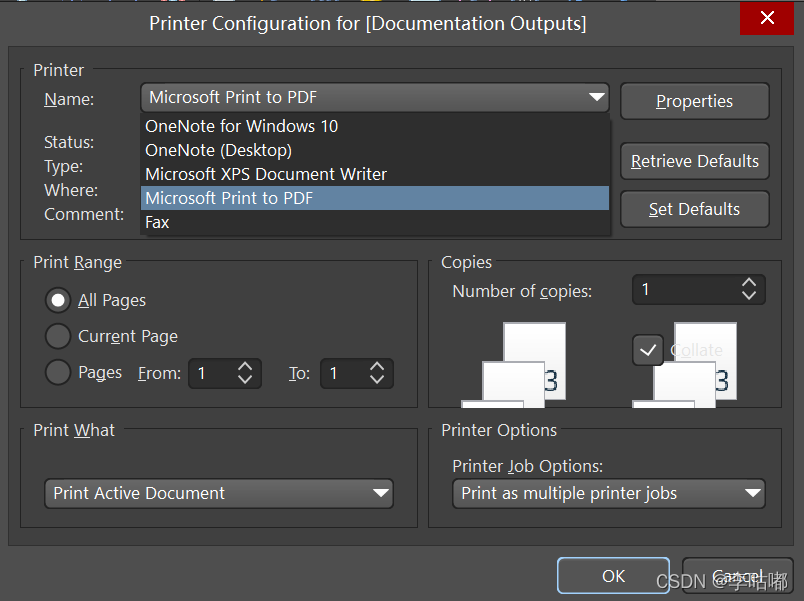

4.导出打印文件:Print…

Name:Microft Print to PDF

注意:

1.根据需求更改设置;

2.画图时计算好尺寸,考虑好元器件腔体体积;

3.布线时线条应适当加粗,防止腐蚀铜板时导线断裂;

4.使用激光打印机打印,印在热转印纸光滑面;

5.目前所做的简易PCB板不需要敷铜。
