为了直观地反应原件的尺寸，有时候需要按1比1比例进行打印，方便和结构设计人员沟通，确认尺寸。下面以Altium Designer 19为例进行简单的介绍。

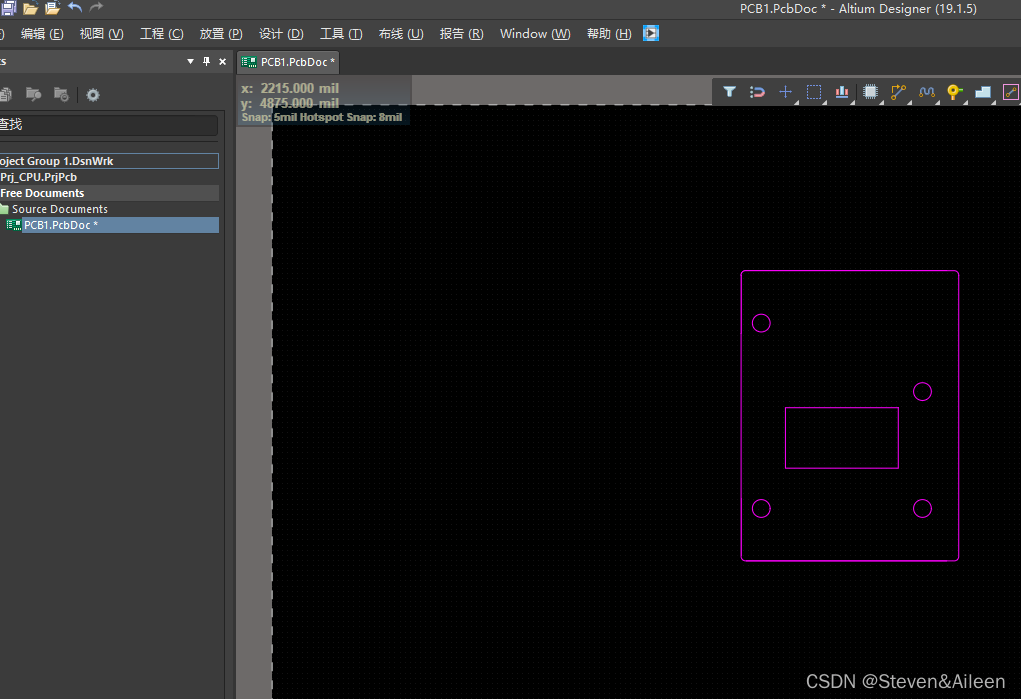

1、打开原始PCB图纸

2、点击菜单栏的“File”->"Print Preview...";打印预览功能

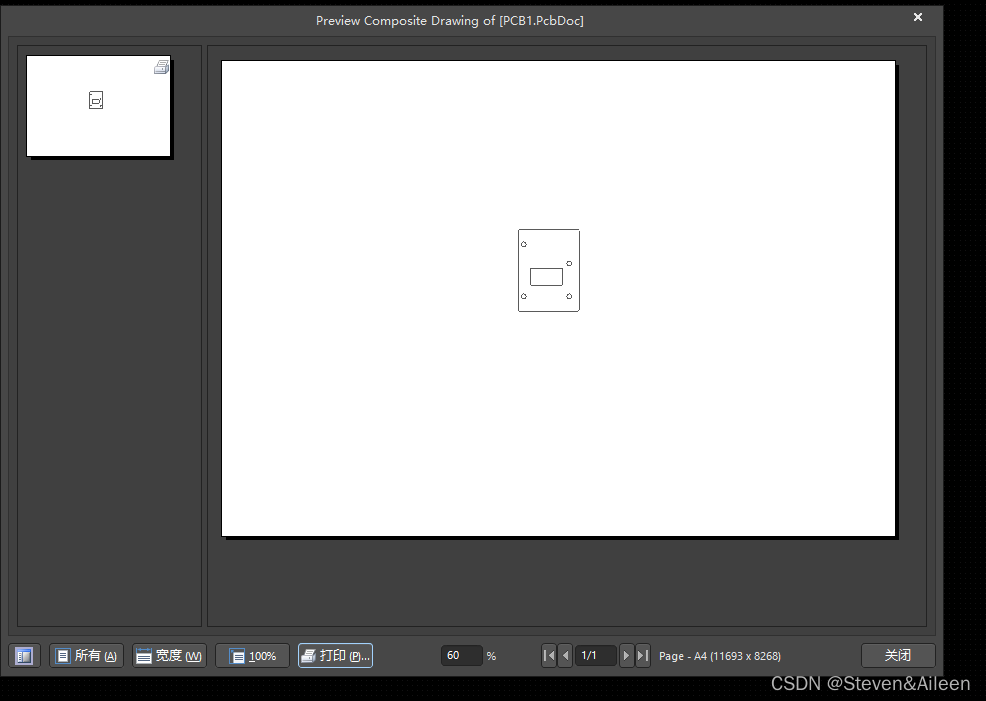

3、鼠标右键，页面设置，进行如图设置

4、点击关闭，打印输出
