初学ENSP实验报告 路由与交换技术 实验四:RSTP实验

实验四:RSTP实验

一、实验目的

1、理解RSTP的应用场景

2、掌握RSTP的基本配置

3、掌握RSTP的边缘端口的应用

4、理解RSTP备用端口

二、实验设备

1、软件平台

华为ENSP

三、实验内容

1、实验拓扑

四台交换机组成一个环形网络，为了防止网络中出现环路，产生网络风暴，所有交换机上都需要生成树协议，同时为了加快网络的收敛速度，选择RSTP协议，LSW1作为根交换机，LSW2作为备用根交换机，并配置边缘端口。RSTP基础配置拓扑如图5.1所示。

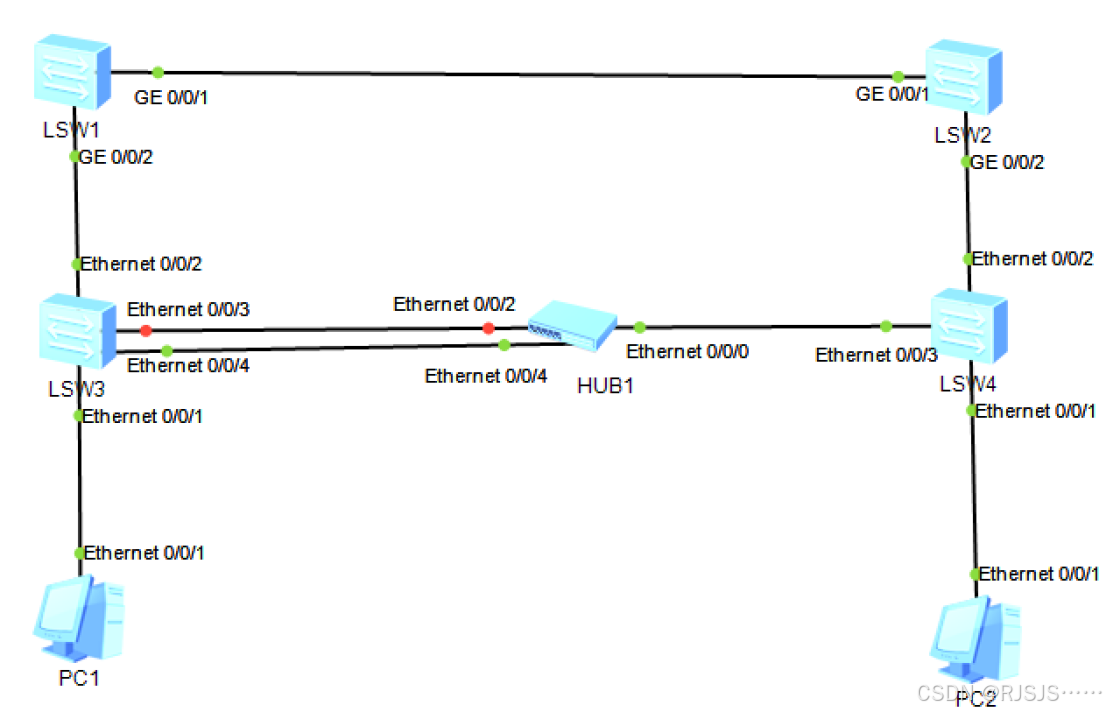

图 1  RSTP基础配置拓扑

1. 结论验证及分析。

２.１配置RSTP基本功能

开启RSTP之后查看生成树信息（如图5.2所示），之后配置LSW１为根桥，LSW２为备用根桥（如图5.3、5.4所示）。

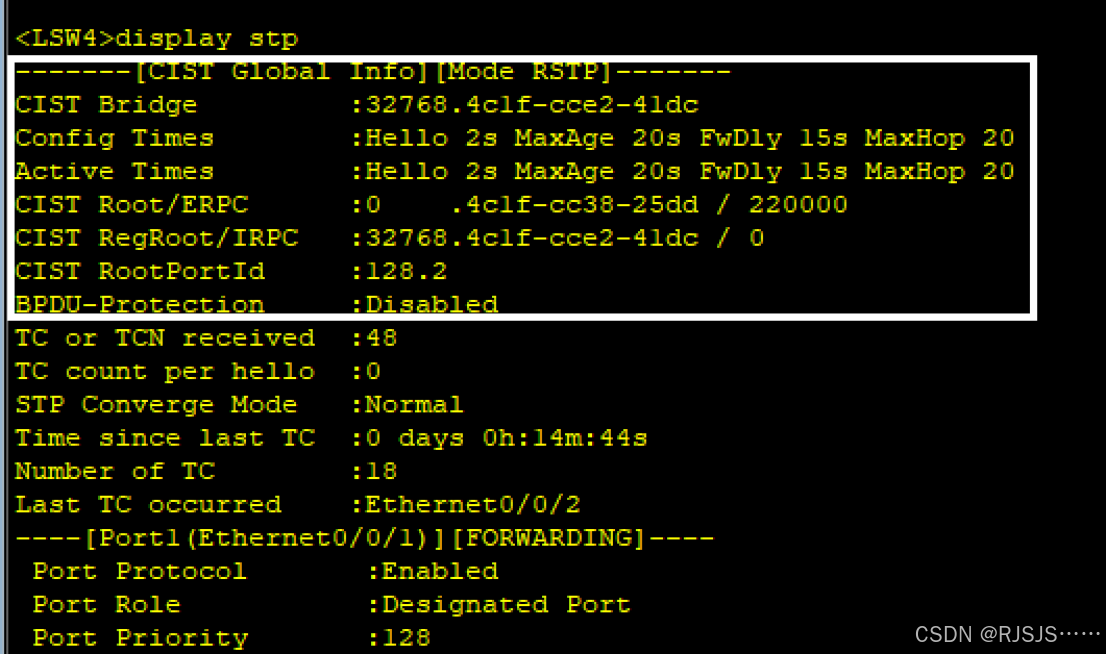

图5.2 查看生成树信息

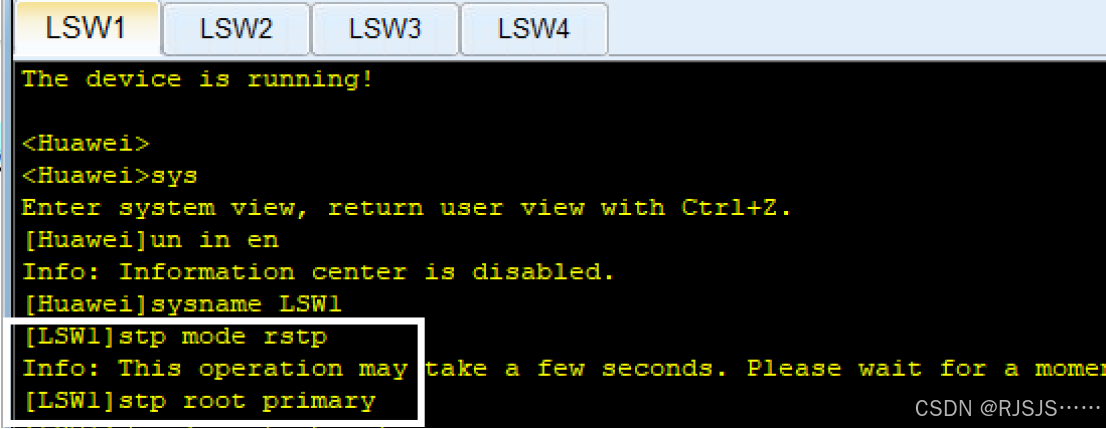

图5.3 配置LSW1为根桥

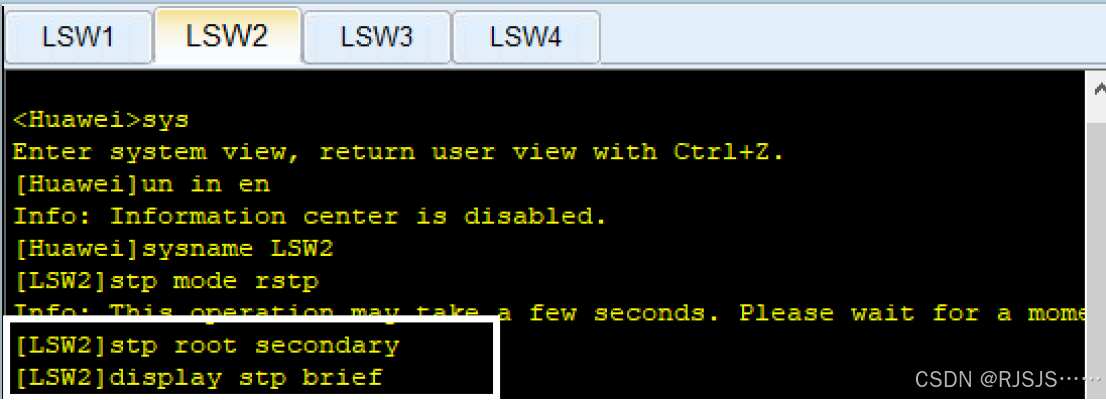

图5.4 配置LSW1为根桥

2.2查看配置结果

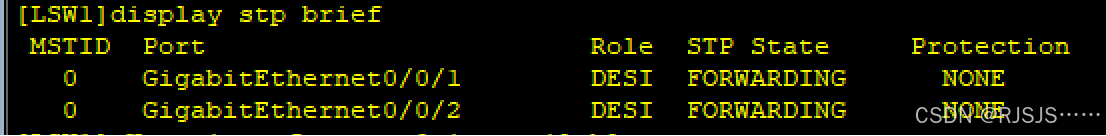

LSW1的各个端口都是指定端口了，所以LSW1已成功配置为根桥。

图5.5 LSW1成功配置根桥

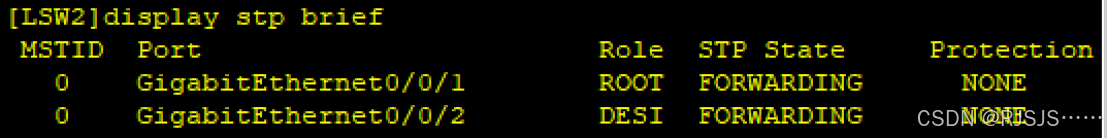

图5.6 LWS2 成为备用根桥

2.3模拟S2发生故障

如图5.7所示，关闭G0/0/1端口，G0/0/2变成新的根端口；当恢复G0/0/1端口时恢复最初的状态，如图5.8所示。

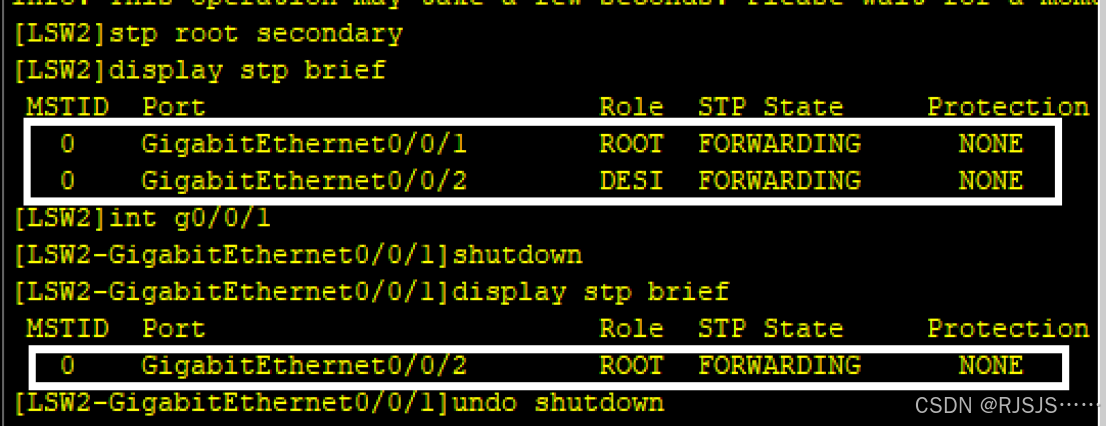

图5.7 G0/0/2变成根端口

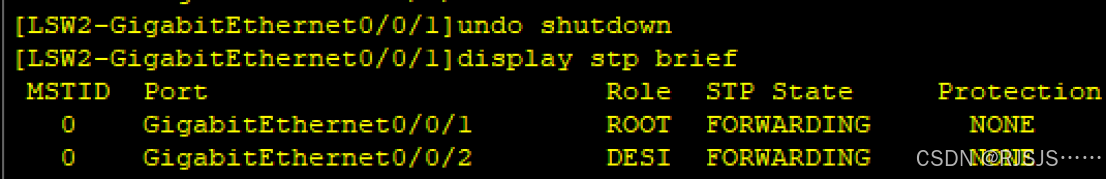

图5.8 恢复初态

2.4延时状态展示

查看LSW初始状态如图５.9所示：

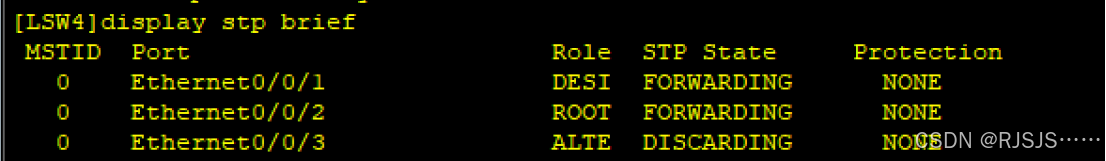

图5.9 LSW4初始状态

在将S4的E0/0/1配置为边缘端口之前，先把端口关闭在开启，观察状态变化：
