实验3 状态转换图

	一、实验目的 通过绘制状态转换图，熟练掌握状态转换图的绘制步骤。 以及分析实体的状态及其转换，正确完整的描述实体状态转换的分析过程。

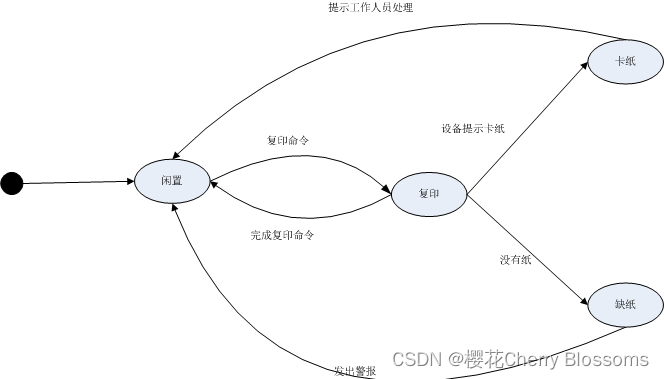

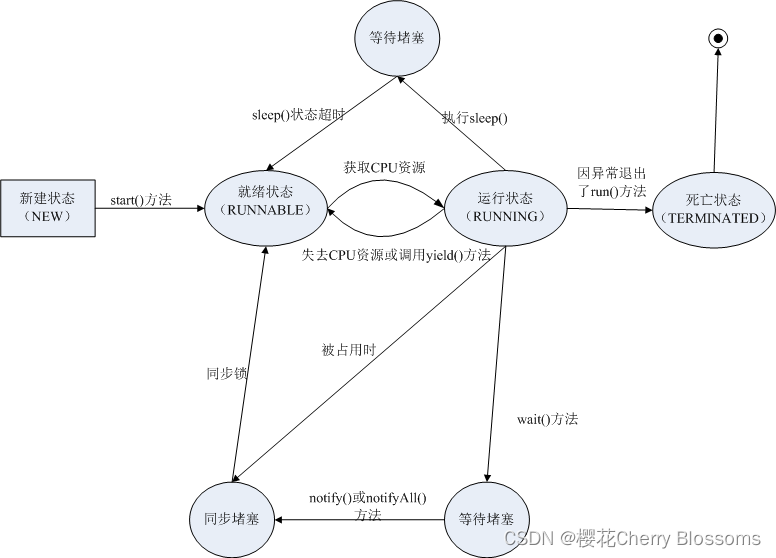

	二、实验项目内容（实验题目） 1、用Microsoft Visio绘制出复印机工作过程的状态转换图。 复印机未接到复印命令时，处于闲置状态。接到复印命令时，进行复印，完成后又回到闲置状态。如果执行复印命令时发现没有纸，设备提示缺纸，发出警报，装满纸之后，进入闲置状态等待新的复印命令。如果执行复印命令时，发生卡纸，设备提示卡纸，待工作人员处理完毕之后，进入闲置状态等待新的复印命令。 分析过程： 复印机有4中状态：闲置、复印、卡纸、缺纸。 最开始，复印机为“闲置”状态。 根据复印命令可以进行复印操作，进入“复印”状态（状态从“闲置”到“复印”是由“复印命令”事件引起的，不需要条件）。 “复印”状态时，完成复印命令，变为“闲置”状态。发现缺纸时，变为“缺纸”状态。发生卡纸故障时，变为“卡纸”状态。 “缺纸”状态时，装满纸，变为“闲置”状态。 “卡纸”状态时，排除卡纸故障后，变为“闲置”状态。 2、用Microsoft visio绘制线程的状态转换图。 创建一个线程后，此时的线程处于新建状态（NEW）。 线程对象创建后，其他线程调用了该对象的start()方法，线程处于就绪状态（RUNNABLE），存储于就绪队列种，此时的进程除CPU之外，其它的运行所需资源都已全部获得。 就绪状态的线程获取CPU资源后，执行程序代码，变为运行状态（RUNNING）。此时的线程失去CPU资源或调用yield()方法，重新回到就绪状态。 还有一种情况，线程因为某种原因放弃CPU使用权，暂时停止运行，直到线程进入就绪状态，才有机会转到运行状态，此时的线程处于阻塞状态（BLOCKED）。线程的阻塞分3种情况：（1）等待阻塞：运行的线程执行wait()方法，该线程会释放占用的所有资源，JVM会把该线程放入等待池中；此时必须依靠其他线程调用notify()或notifyAll()方法才能被唤醒。（2）同步阻塞：运行线程的同步锁被别的线程占用时，则JVM会把该线程放入锁池中，等待同步锁；获得同步锁后重新进入就绪状态。（3）其他阻塞：运行的线程执行sleep()， JVM会把该线程置为阻塞状态。当sleep()状态超时，线程重新转入就绪状态。 线程的run()和main()执行结束或者因异常退出了run()方法，进入死亡状态（TERMINATED），该线程结束生命周期。 分析过程： 线程有5种状态：新建状态、就绪状态、运行状态、阻塞状态、死亡状态。 “新建状态”时，调用start()方法，线程变为“就绪状态”。 “就绪状态”时，线程获得CPU资源，变为“运行状态”。 “运行状态”时：① 线程如果失去CPU资源或调用yield()方法（放弃当前获得的CPU时间片），回到就绪状态。② 线程调用sleep（）方法、同步锁被占用需等待同步锁、调用wait()方法，变为“堵塞状态”。③ 线程调用stop()方法或出现Error或run()、run()方法执行完毕，变为“死亡状态”。 “阻塞状态”时，sleep（）方法休眠时间到、线程获得同步锁、调用notify()或notifyAll()，重新进入“就绪状态”，等待使用CPU资源。
三、源程序（实验步骤/实验过程/算法/图） 第一个 第二个                                            （空间不够，可加附页）
四、实验分析、总结 Visio提供了丰富的绘图工具和模板，适用于创建各种类型的图表，如流程图、泳道图、组织结构图、网络图、软件和系统架构图、思维导图、UML图、鱼骨图、时间轴（时间线）、业务矩阵等，这些工具和模板对于专业人士来说非常有用。 自动化和效率：Visio支持自动化绘图，用户可以通过拖放形状和连接线来快速创建复杂的图表，这大大加快了绘图速度并提高了效率。 丰富的形状库：Visio拥有一个庞大的内置形状库，用户可以直接使用这些预定义的形状来创建图表，而无需从头开始绘制。
