实验4 层次图和HIPO图

一、实验目的

1. 通过绘制层次图和HIPO图，熟练掌握层次图和HIPO图的基本原理。

能对简单问题进行层次图和HIPO图的分析，独立地完成层次图和HIPO图设计。

二、实验项目内容（实验题目）

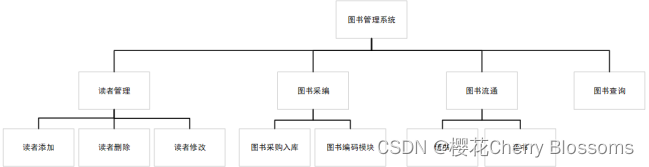

1、用Microsoft Visio绘制出图书馆管理系统的层次图。

图书馆管理系统有许多功能，如读者管理、图书采编、图书流通、图书查询等，每个功能又可分为若干子功能，因而模块结构可以采用树形结构，模块的控制中心是树形结构的根读者只能进入图书查询模块，图书流通部的工作人员只能进入图书流通(借书、还书)模块和读者管理(分为读者的添加、删除和修改 3 个子功能)模块 ;图书采编部的工作人员可以进入图书采购入库、图书编码模块。系统功能由控制中心逐次由上而下进行分解。

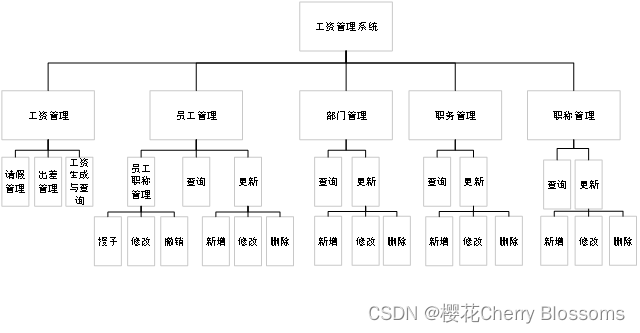

2、用Microsoft Visio绘制出工资管理系统的层次图。

工资管理系统包含的模块有：工资管理、员工管理、部门管理、职务管理、职称管理。工资管理模块中使用人可以进行请假管理、出差管理以及工资生成与查询。除工资管理外的四个模块均含有查询、更新功能。员工管理中有员工职称管理，员工职称管理模块中包含授予、修改、撤销。工资管理系统中的更新功能均包含：新增、修改、删除。

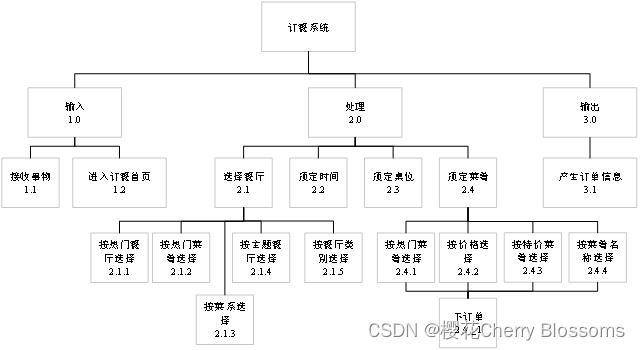

3、用Microsoft visio绘制网上订餐系统的HIPO图。

网上订餐系统要求输入：用户接受事务，进入订餐界面。处理模块中，用户可以输入不同的订单要求，如：选择餐厅、预定时间、预定桌位、预定菜肴。在选择餐厅时，用户对不同订餐要求了解，可以根据热门餐厅、热门菜肴、菜系、主题餐厅、餐厅类别进行选择。预定菜肴时同样可以根据热门菜肴、价格、特价菜肴、菜肴名称进行选择，菜肴选择完毕后进入下菜单界面。待用户选择完毕后，进行输出：产生订单信息。
