一、串口通信协议

1、物理层

        串口通信的物理层有很多标准及变种

1、RS-232标准

2、USB转串口

3、原生串口到串口

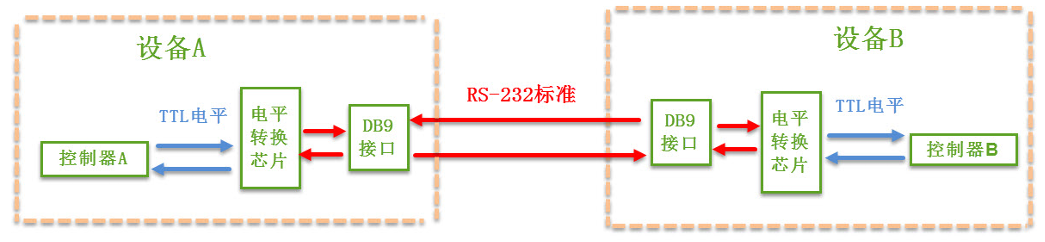

        使用RS-232标准的串口设备间常见的通讯结构如下：

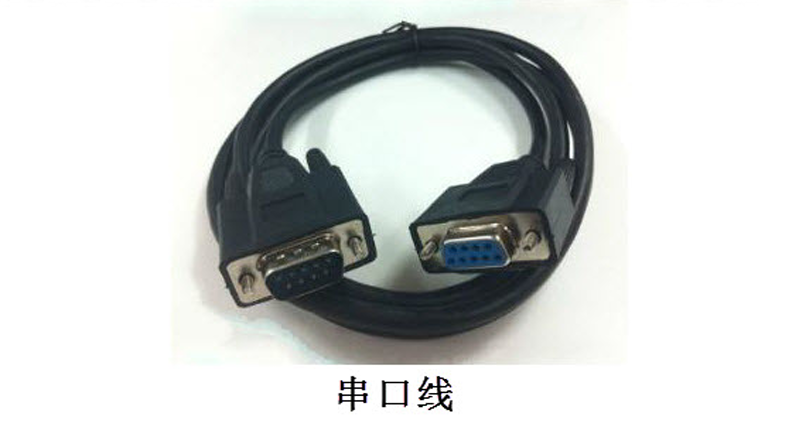

         两通讯设备的“DB9接口”之间通过串口信号线建立连接，串口信号线使用“RS-232标准”传输数据信号。由于RS-232电平标准的信号不能直接被控制器直接识别，所以该信号会经过“电平转换芯片”转换成控制器能够识别的“TTL标准”电平信号，才能实现通讯。

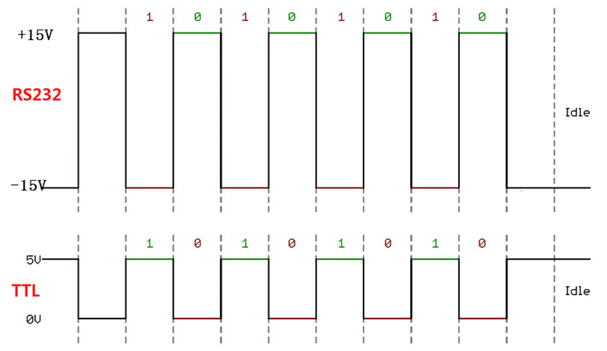

        （1）电平标准

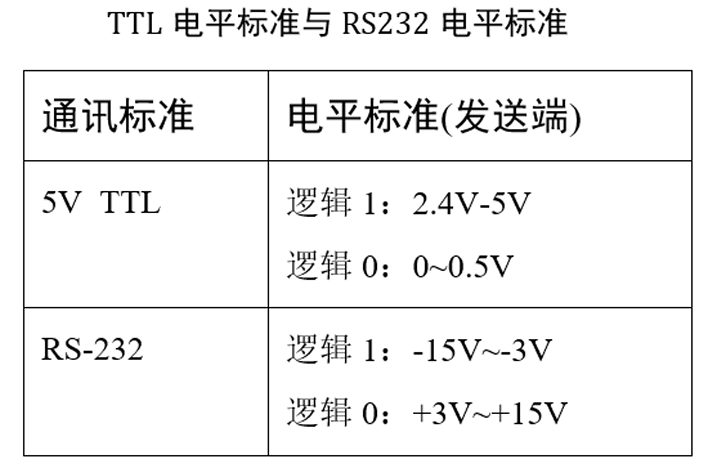

        根据通讯使用的电平标准不同，串口通讯可分为TTL标准及RS-232标准。

        常见的电子电路中常使用TTL电平标准，理想状态下，使用5V表示二进制逻辑1，0V表示二进制逻辑0；而RS-232电平标准为了增加串口通讯的远距离传输以及抗干扰能力（对抗衰减），使用-15V表示逻辑1，+15V表示逻辑0。下图为分别用两种不同的电平标准表示同一信号。

        因为控制器一般使用TTL电平标准，所以常常会使用MAX3232芯片对TTL及RS-232电平的信 号进行互相转换。

        （2）RS-232信号线

        接线口以针式引出信号线的称为公头，以孔式引出信号线的称为母头。

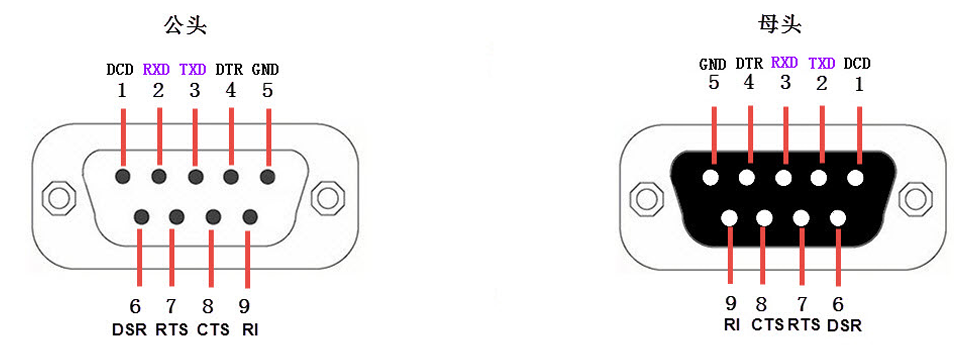

        DB9接口中的公头及母头的各个引脚的标准信号线接法如下：

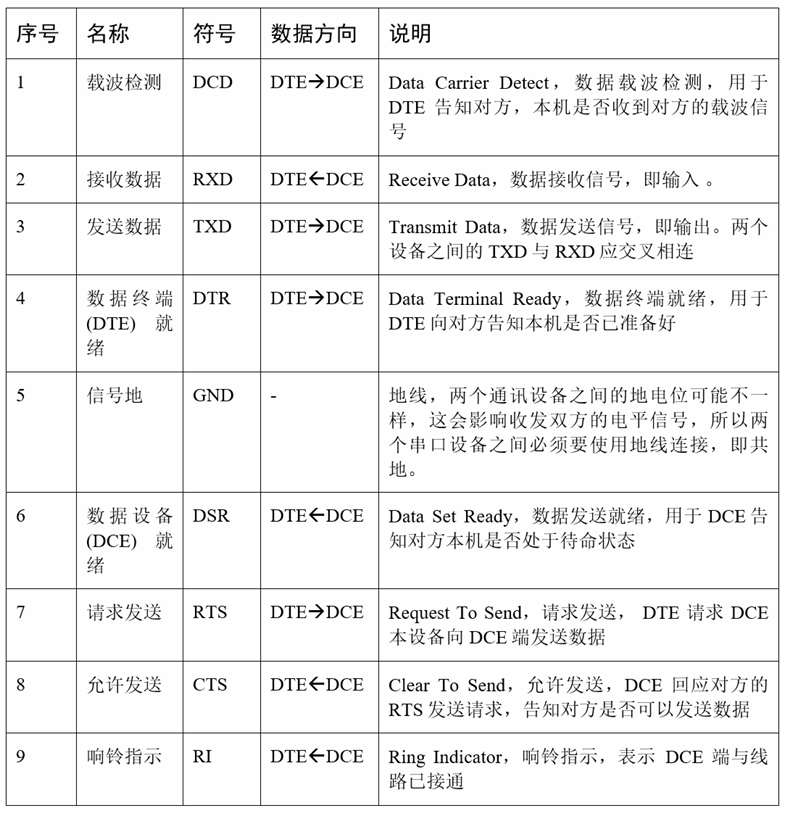

        DB9信号线说明

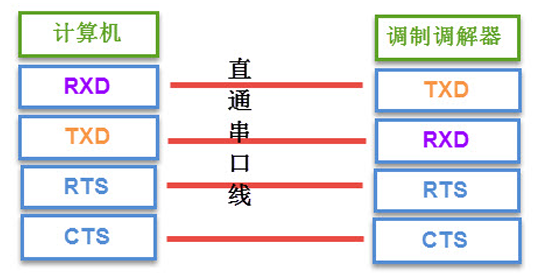

        在目前的其它工业控制使用的串口通讯中，一般只使用RXD、TXD以及GND三条信号线，直 接传输数据信号，而RTS、CTS、DSR、DTR及DCD信号都被裁剪掉了。

2、协议层

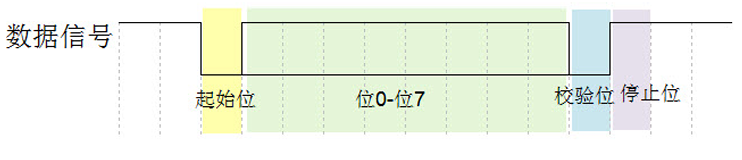

        串口通讯的数据包由发送端的TXD接口传输到接收端的RXD接口。在串口通信的协议层中，规定了数据包的内容，由起始位，主体数据、校验位以及停止位组成，通信双方的数据包格式要约定一致方能正常通信。下图为串口数据包基本组成。

（1）波特率

        在串口异步通信中由于没有时钟信号，所以两个设备之间需要约定好波特率，即每个码元的长度，常见的波特率为4800、9600、115200等。

（2）起始和停止信号

        串口通信的一个数据包从起始信号开始，直到停止信号结束。数据包的起始信号由一个逻辑0的数据位表示，而数据包的停止信号可由0.5、1、1.5或2个逻辑1的数据位表示，只要双方约定一致即可。

起始位固定为低电平

停止位固定为高电平

（3）有效数据

        在数据包的起始位之后紧接着的就是要传输的主体数据内容，也称为有效数据，有效数据的长度 常被约定为5、6、7或8位长。

（4）数据校验

        在有效数据之后，有一个可选的数据校验位。由于数据通信相对更容易受到外部干扰导致传输数据出现偏差，可在传输过程中加上校验位解决这个问题。校验方法有奇校验、偶校验、0校验、1校验以及无校验。

奇校验要求有效数据和校验位中“1”的个数为奇数；

偶校验要求帧数据和校验位中“1”的个数为偶数；

0 校验是不管有效数据中的内容是什么，校验位总为“0”，1校验是校验位总为“1”。

 二、USART

        USART是通用同步异步收发器的简称，它是一个串行通信设备，UART是在USART的基础上裁剪了同步通信功能，只有异步通信。USART支持同步单向通信和半双工单线通信；USART支持使用DMA，可实现高速数据通信。

        USART 在STM32 应用最多莫过于“打印”程序信息，一般在硬件设计时都会预留一个USART 通信接口连接电脑，用于在调试程序是可以把一些调试信息“打印”在电脑端的串口调试助手工具上，从而了解程序运行是否正确、如果出错哪具体哪里出错等等。

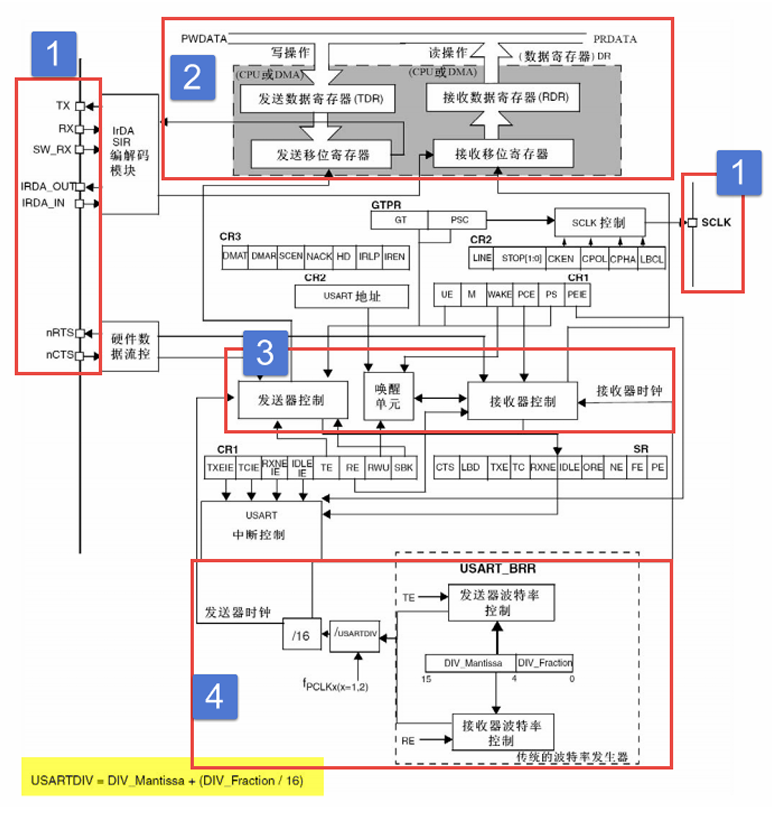

1、USART功能

（1）引脚功能

        TX：发送数据输出引脚；

        RX：接收数据输入引脚；

        SW_RX：数据接收引脚，只用于单线和智能卡模式，属于内部引脚，没有具体外部引脚；

        nRTS：请求以发送（Request To Send），n表示低电平有效；该引脚只适用于硬件流控制。

如果使能RTS流控制

低电平：USART接收器准备好接收新数据

高电平：接收寄存器已满

        nCTS：清除以发送（Clear To Send），n表示低电平有效；该引脚只适用于硬件流控制。

如果使能CTS流控制

低电平：USART发送器可以发送数据

高电平：发送完当前数据后停止发送

        SCLK：发送器时钟输出引脚。这个引脚仅适用于同步模式。

        STM32F103C8T6系统控制器有三个USART和两个UART，其中USART1和时钟来源于APB2总线时钟，其最大频率为72MHz，其他四个的时钟来源于APB1总线时钟，其最大频率为36MHz。 UART只是异步传输功能，所以没有SCLK、nCTS和nRTS功能引脚。

（2）数据寄存器

        USART数据寄存器（USART_DR）只有低9位有效，并且第9位数据是否有效取决于USART控制寄存器1（USART_CR1）的M位设置，当M位为0时表示8位数据字长，当M位为1时表示9位数据字长。

        USART_DR 包含了已发送的数据或者接收到的数据。USART_DR实际是包含了两个寄存器，一 个专门用于发送的可写TDR，一个专门用于接收的可读RDR。

        TDR和RDR都是介于系统总线和移位寄存器之间。串行通信是一个位一个位传输的，发送时把 TDR 内容转移到发送移位寄存器，然后把移位寄存器数据每一位发送出去，接收时把接收到的 每一位顺序保存在接收移位寄存器内然后才转移到RDR。

（3）控制器

        USART 有专门控制发送的发送器、控制接收的接收器，还有唤醒单元、中断控制等等。使用 USART 之前需要向USART_CR1寄存器的UE位置1使能USART，UE位用来开启供给给串口的时钟。

        发送或者接收数据字长可选8位或9位，由USART_CR1的M位控制。

（4）发送器

        当USART_CR1寄存器的发送使能位TE置1时，启动数据发送，低位在前，高位在后；

        一个数据帧包括：起始位（一个周期的低电平）+数据帧（8位或9位数据）+停止位（一定时间周期的高电平）；

        停止位时间长短由USART_CR2的STOP位控制，可选0.5、1、1.5和2个停止位。

（5)接收器

        如果将USART_CR1 寄存器的 RE 位置 1，使能 USART 接收，使得接收器在RX线开始搜索 起始位。在确定到起始位后就根据RX线电平状态把数据存放在接收移位寄存器内。接收完成后就把接收移位寄存器数据移到RDR内，并把USART_SR寄存器的RXNE位置1，同时如果 USART_CR2 寄存器的RXNEIE置1的话可以产生中断。

（6）波特率

        波特率指数据信号对载波的调制速度，它用单位时间内载波调制状态改变次数表示，单位为波特，波特率越大，传输速率越快。

        USART的发送器和接收器使用相同的波特率。计算公式如下：

fCK为USART时钟

USARTDIV为一个存放在波特率寄存器（USART_BRR）的一个无符号定点数，其中DIV_Mantissa[11:0]位定义USARTDIV的整数部分，DIV_Fraction[3:0]位定义 USARTDIV 的小数部分。

我们知道USART1使用APB2总线时钟，最高可达72MHz，其他USART的最高频率为36MHz。 我们选取USART1作为实例讲解，即fPLCK=72MHz。为得到115200bps的波特率，此时：

115200 = 72000000/16∗USARTDIV

解得USARTDIV=39.0625，可得DIV_Fraction=0.0625*16=1=0x01，DIV_Mantissa=39=0x27，即 应该设置USART_BRR的值为0x271。

2、校验控制

        STM32F103 系列控制器USART支持奇偶校验。当使用校验位时，串口传输的长度将是8位的数 据帧加上1位的校验位总共9位，此时USART_CR1寄存器的M位需要设置为1，即9数据位。 将USART_CR1 寄存器的PCE位置1就可以启动奇偶校验控制，奇偶校验由硬件自动完成。启动了奇偶校验控制之后，在发送数据帧时会自动添加校验位，接收数据时自动验证校验位。接收 数据时如果出现奇偶校验位验证失败，会见USART_SR寄存器的PE位置1，并可以产生奇偶校验中断。 使能了奇偶校验控制后，每个字符帧的格式将变成：起始位+数据帧+校验位+停止位。

3、中断控制

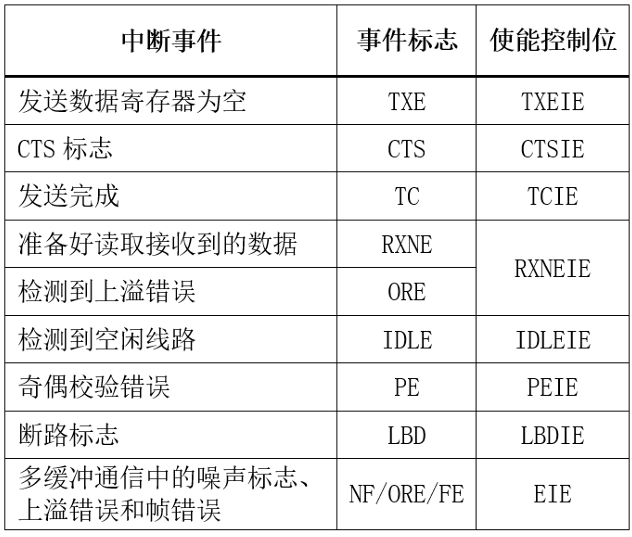

USART有多个中断请求事件

三、USART初始化结构体详解

1、USART初始化结构体

        标准库函数对每个外设都建立了一个初始化结构体，比如USART_InitTypeDef，结构体成员用于 设置外设工作参数，并由外设初始化配置函数，比如USART_Init()调用，这些设定参数将会设置 外设相应的寄存器，达到配置外设工作环境的目的。

typedef struct
{
  uint32_t USART_BaudRate;            /*波特率设置，一般设置为2400、9600、19200、115200，标
                                      准库函数会根据设定值计算得到USAETDIV值，从而设置
                                      USART_BRR寄存器值*/

  uint16_t USART_WordLength;          /*设置数据帧字长，可选8位或9位，若无校验位使用8位，如果使
                                      用校验则一般设置为9位*/

  uint16_t USART_StopBits;            /*停止位设置，可选0.5、1、1.5和2个停止位*/

  uint16_t USART_Parity;              /*奇偶校验控制选择*/

  uint16_t USART_Mode;                /*USART模式选择*/

  uint16_t USART_HardwareFlowControl; /*硬件流控制选择，只有在硬件流控制模式才有效，可选有使能RTS、使能CTS、同时使能RTS和CTS、不使能硬件流。*/
} USART_InitTypeDef;

2、USART时钟初始化结构体

        当使用同步模式时需要配置SCLK引脚输出脉冲的属性，标准库使用一个时钟初始化结构体 USART_ClockInitTypeDef 来设置，该结构体内容也只有在同步模式才需要设置。

typedef struct
{

  uint16_t USART_Clock;   /*时钟使能控制*/

  uint16_t USART_CPOL;    /*时钟极性*/

  uint16_t USART_CPHA;    /*时钟相位*/

  uint16_t USART_LastBit; /*最尾位时钟脉冲*/
} USART_ClockInitTypeDef;

四、USART1收发通信实验

1、硬件

        在利用USART实现开发板与电脑通信，需要用到一个USB转串口的IC，选择CH340G芯片实现这个功能。

2、软件

（1）编程要点

1）使能GPIO时钟和USART时钟；

2）初始化GPIO，并将GPIO复用到USART上；

3）配置USART参数；

4）配置中断控制器并使能USART中断；

5）使能USART；

6）在USART接收中断服务函数中实现数据接收和发送。

（2）代码分析

1）串口发送

bsp_usart.h

#ifndef _BSP_USART_H
#define _BSP_USART_H
#include "stm32f10x.h"

void USART_Config(void);

void Usart_SendByte(uint8_t tx_value);
void Usart_SendArray(uint8_t *Array,uint16_t Length);
void Usart_SendString(char *String);
uint32_t Tx_Pow(uint32_t X,uint32_t Y);
void Usart_SendNumber(uint32_t Number,uint32_t Length);

#endif

bsp_usart.c

void USART_Config(void)
{
	//打开串口GPIO外设时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);

	//打开串口外设时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);
/*1、初始化串口GPIO*/

	GPIO_InitTypeDef GPIO_InitStructure;
	//将USART_Tx的GPIO配置为推挽复用输出模式
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_InitStructure);

/*2、配置串口的各种参数*/

	USART_InitTypeDef USART_InitStructure;
	USART_InitStructure.USART_BaudRate = 9600;                        //波特率
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;       //有效数据长度
	USART_InitStructure.USART_StopBits = USART_StopBits_1;            //停止位程度
	USART_InitStructure.USART_Parity = USART_Parity_No;               //有无校验
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
                                                                      //有无硬件流控制
	USART_InitStructure.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;;  //串口模式
	USART_Init(USART1, &USART_InitStructure);

    //使能串口
    USART_Cmd(USART1, ENABLE);
}

//发送一个字符
void USART_SendByte(uint8_t tx_value)
{
    //注意串口数据寄存器只有低八位有效
    USART_SendData(USART1, tx_value);
    //等待串口状态寄存器的TXE（发送数据寄存器空）置‘1’
    //0：数据还未被转移到移位寄存器
    //1：数据已经被转移到移位寄存器
    while(USART_GetFlagStatus(USART1,USART_FLAG_TXE) == RESET);
}

/*发送一个数组*/
void Usart_SendArray(uint8_t *Array,uint16_t Length)
{
	uint16_t i;
	for(i=0;i<Length;i++)
	{
		Usart_SendByte(Array[i]);
	}

}

/*发送一个字符串*/
void Usart_SendString(char *String)
{
	uint16_t i;
	for(i=0;String[i] != '\0';i++)
	{
		Usart_SendByte(String[i]);
	}

}

uint32_t Tx_Pow(uint32_t X,uint32_t Y)
{
	uint32_t value = 1;
	while(Y--)
	{
		value *= X;
	}
	return value;
}

/*发送一个十进制数*/
void Usart_SendNumber(uint32_t Number,uint32_t Length)
{
	uint16_t i;
	for(i=0;i<Length;i++)
	{
		Usart_SendByte(Number/Tx_Pow(10,Length - i - 1)%10+'0');           //需要以字符的形式显示，所以需要加上偏移“0x30”。
	}
}

2）串口接收

bsp_usart.h

#ifndef _BSP_USART_H
#define _BSP_USART_H
#include "stm32f10x.h"

void USART_Config(void);

void Usart_SendByte(uint8_t tx_value);
void Usart_SendArray(uint8_t *Array,uint16_t Length);
void Usart_SendString(char *String);
uint32_t Tx_Pow(uint32_t X,uint32_t Y);
uint8_t USART_GetRxData(void);
void Usart_SendNumber(uint32_t Number,uint32_t Length);
uint8_t USART_GetRxFlag(void);
void USART1_IRQHandler(void);

#endif

bsp_usart.c

#include "bsp_usart.h"

uint8_t Rx_Data;
uint8_t Rx_Flag;

void USART_Config(void)
{
	//打开串口GPIO外设时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);

	//打开串口外设时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);
/*1、初始化串口GPIO*/

	GPIO_InitTypeDef GPIO_InitStructure;
	//将USART_Tx的GPIO配置为推挽复用输出模式
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_InitStructure);

	//将USART_Rx的GPIO配置为浮空输入模式
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_InitStructure);

/*2、配置串口的各种参数*/

	USART_InitTypeDef USART_InitStructure;

	USART_InitStructure.USART_BaudRate = 9600;
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;
	USART_InitStructure.USART_StopBits = USART_StopBits_1;
	USART_InitStructure.USART_Parity = USART_Parity_No;
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
	USART_InitStructure.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;;
	USART_Init(USART1, &USART_InitStructure);

/*3、串口中断向量控制器参数配置*/

	NVIC_InitTypeDef NVIC_InitStructure;

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

	NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
	NVIC_Init(&NVIC_InitStructure);

/*4、使能串口接收中断*/
	USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);

/*5、使能串口*/
	USART_Cmd(USART1, ENABLE);
}

uint8_t USART_GetRxFlag(void)
{
	if(Rx_Flag == 1){
		Rx_Flag = 0;
		return 1;
	}
	else{
		return 0;
	}
}

uint8_t USART_GetRxData(void)
{
	return Rx_Data;
}

void USART1_IRQHandler(void)
{
	if(USART_GetFlagStatus(USART1,USART_FLAG_RXNE) != RESET)
	{
		Rx_Data =  USART_ReceiveData( USART1 );
		Rx_Flag = 1;
		USART_ClearITPendingBit(USART1,USART_IT_RXNE);            //也可以不用，可以硬件清
                                                                    除标志位
	}
}

main.c

#include "stm32f10x.h"                  // Device header
#include "bsp_led.h"
#include "bsp_key.h"
#include "bsp_systick.h"
#include "bsp_usart.h"
extern void delay_m(uint32_t num);
uint8_t KEYNum;
uint8_t USART_Data;
int main(void)
{
	LED_Init();
	KEY_Init();
	USART_Config();

while(1)
	{
		if(USART_GetRxFlag() == 1)
		{
			Usart_SendByte(USART_GetRxData());
		}
	}
}

五、重定向prinft和scanf函数

int fputc(int ch,FILE *f)
{
	//发送一个字节数据到串口
	USART_SendData(DEBUG_USARTx,(uint8_t)ch);

	//等待发送完毕
	while(USART_GetFlagStatus(USART1,USART_FLAG_TXE)==RESET);

	return (ch);
}


int fgetc(FILE *f)
{
	 while(USART_GetFlagStatus(USART1,USART_FLAG_RXNE) == RESET);


	 return (int)USART_ReceiveData(USART1);
}

        在C语言标准库中，fputc函数是printf函数内部的一个函数，功能是将字符ch写入到文件指针f所指向文件的当前写指针位置，简单理解就是将字符写入到特定文件中。

注意

需要包含#include <stdio.h>文件

需要勾选“UseMicroLIB”，MicoroLIB是缺省C库的备选库，它对标准C库进行了 高度优化使代码更少，占用更少资源。

m0_64896646
关注
【STM32】学习笔记(串口通信)
AI从入门到实践的博客
08-31 1353
USART是STM32内部集成的硬件外设，可根据数据寄存器的一个字节数据自动生成数据帧时序，从TX引脚发送出去，也可自动接收RX引脚的数据帧时序，拼接为一个字节数据，存放在数据寄存器里。单片机的串口可以使单片机与单片机、单片机与电脑、单片机与各式各样的模块互相通信，极大地扩展了单片机的应用范围，增强了单片机系统的硬件实力。支持同步模式、硬件流控制(判断是否准备好数据发送)、DMA（数据转运）、智能卡（饭卡、公交卡）、IrDA（红外通信）、LIN（局域网）将发送寄存器的数据一个一个的移位发送。
stm32之串⼝通信传输电平规范
m0_61379295的博客
09-02 1114
RS232接口的信号电平值较高，易损坏接口电路的芯片，又因为与TTL电平不兼容故需使用电平转换电路方能与TTL电路连接，且传输距离有限。RS-232口有25口和9口，现如今使用的是9口，一般只使用RXD、TXD、GND三条线。RS485有两线制和四线制两种接线，四线制是全双工通讯方式，两线制是半双工通讯方式。以两线间的电压差为2~6V，表示逻辑0，以两线间的电压差为-2~-6V，表示逻辑1。TTL采用双极晶体管构成，TTL电路的速度快，传输延迟时间短，常用于芯片间。标准之一，它具有信号线少、灵活的。
串口通信协议之UART
最新发布
weixin_74089516的博客
04-15 2718
UART(Universal Asynchronous Receiver/Transmitter)即为通用异步收发器，是一种异步，串行，全双工的通信方式，UART总线有两条数据线，TXD和RXD，分别用于发送(transmit)和接受(receive)信息。
基于Stm32单片机的串口通信协议
weixin_64335315的博客
07-12 2656
串口的基础配置及使用
stm32入门-----串口协议
m0_73633088的博客
07-24 1253
本期我们就开始学习stm32的串口通讯，在我们最开始学习stm32的时候，我们就已经接触了串口，也就是ST-Link烧录，这个也是串口通讯的样式，串口通讯是非常多的，本期我们就详细学习串口之间的通信协议。[9-1] USART串口协议_哔哩哔哩_bilibili。
一篇笔记带你了解STM32串口
m0_73166827的博客
07-16 1776
串口，串行通信接口：指按位发送和接收的接口。如RS-232/422/485等​UniversalSynchronousAReceiverTransmitter , 通用同步异步收发器（USART）UniversalAReceiverTransmitter , 通用异步收发器（UART）USART/UART 都可以与外部设备进行全双工异步通信USART，常用异步通信​​。
STM32学习日志3 —— 串口通信
weixin_69541567的博客
06-27 807
在STM32的参考手册中，串口被描述成通用同步异步收发器(USART)，它提供了一种灵活的方法与使用工业标准NRZ异步串行数据格式的外部设备之间进行全双工数据交换。USART利用分数波特率发生器提供宽范围的波特率选择。它支持同步单向通信和半双工单线通信，也支持LIN（局部互联网），智能卡协议和IrDA（红外数据组织）SIR ENDEC规范，以及调制解调器(CTS/RTS)操作。它还允许多处理器通信。还可以使用DMA方式，实现高速数据通信。
STM32HAL库学习笔记六——串口通信
weixin_44762233的博客
04-25 5148
系列文章目录 文章目录系列文章目录通信的相关基本概念串口通信基本知识定时器与串口的综合应用一、实验目的二、cubemx配置三、代码编写 通信的相关基本概念 编码困难：1.字节长度与数据类型长度搞不清， 2.形参指针数组取地址搞不清 例如：随着人工智能的不断发展，机器学习这门技术也越来越重要，很多人都开启了学习机器学习，本文就介绍了机器学习的基础内容。 串口通信基本知识 示例：pandas 是基于NumPy 的一种工具，该工具是为了解决数据分析任务而创建的。 定时器与串口的综合应用 一、实验目的 实现如
正点原子stm32F407学习笔记5——串口通信实验
weixin_48213877的博客
11-22 4370
直接编译正点原子串口通信实验例程，主要关注main函数和USART1_IRQHandler中断服务函数的逻辑，不太好理解，主要关注下USART_RX_STA这个16位的变量做到类似于标志位的作用与 0x0a换行符0x0d为回车符的处理过程。USART_RX_STA的前13位作为数据长度，第14位收到0x0d后置位0x4000，第15位收到0x0a后置位0x8000后在主函数中发送接收到的数据，这些可以理解为自己定的协议。上位机给开发板发送数据，开发板将收到的数据发回给上位机。
STM32学习笔记二——STM32时钟源&时钟树
m0_73951316的博客
01-30 1573
时钟源——单片机的心脏与动脉
STM32H743IIT6学习笔记04——移植LetterShell
08-06
在本学习笔记中，我们将关注如何在STM32H743IIT6上移植并使用LetterShell，一个用于嵌入式系统的命令行界面工具。 LetterShell是一款轻量级的命令行解释器，它允许开发者通过串口或网络接口对嵌入式系统进行交互式...
《串口通信》
09-14
串口通信 VB编写示例 串口通信 VB编写示例
串口通信库
12-03
c语言开发的串口库，由于跨平台，封装性号，使用很方便
详细串口通信
08-13
对串口通信进行详细的描述，主要其中的代码，对初学者来说具有很好的借鉴意义。
STM32标准库——（12）USART串口协议
2301_78772787的博客
02-29 1896
其中这里USART1是APB2总线上的设备，剩下的都是APB1总线中的设备，开启时钟的时候注意一下。
STM32学习笔记7（串口通信）
xxw971128的博客
10-27 1778
STM32学习笔记7（串口通信）
串口通信
zhubo的学习笔记
11-14 1065
串行接口是一种可以将接受来自CPU的并行数据字符转换为连续的串行数据流发送出去，同时可将接受的串行数据流转换为并行的数据字符供给CPU的器件。一般完成这种功能的电路，我们称为串行接口电路。 串口通信（Serial Communications）的概念非常简单，串口按位（bit）发送和接收字节。尽管比按字节（byte）的并行通信慢，但是串口可以在使用一根线发送数据的同时用另一根线接收数
stm32学习笔记从零开始
01-12
### 关于STM32的学习资源推荐 对于初学者而言，选择合适的入门材料至关重要。针对STM32的学习路径可以从最广泛使用的型号——STM32F103开始[^2]。这款微控制器在市场上拥有丰富的教程和支持文档，有助于新手快速上手。 #### 工具与环境搭建 使用STM32CubeIDE作为开发工具能极大提高编程效率，并简化外设初始化过程[^1]。通过这个集成开发环境(IDE)，开发者不仅可以轻松创建工程项目，还能利用其内置的功能向导来配置硬件参数，减少手动编码的工作量。 #### 基础概念理解 了解ARM Cortex-M架构以及如何操作GPIO端口、定时器和其他基本外围设备是必要的基础知识。这些内容通常会在官方手册和技术参考中详细介绍。此外，网络上有许多免费视频课程和博客文章专门讲解这些问题。 #### 实践练习 理论学习之后应立即付诸实践。尝试构建简单的应用程序如LED闪烁或按键读取可以帮助巩固所学的知识点。随着技能的增长，可以逐步挑战更复杂的项目，例如串行通信协议实现或是传感器数据采集处理等任务。 #### 高级特性探索 当掌握了初步技巧后，可考虑转向更高阶的产品线如STM32U5系列来进行深入研究[^3]。这类芯片提供了更好的性能表现及更多样化的接口选项，同时也引入了一些新颖的技术特征（如图形加速），使得它们成为理想的选择用于高级课题的研究和发展工作。 ```python # 示例代码：点亮一个连接至PA5引脚的LED灯 import pyb led = pyb.LED(1) # 定义LED对象关联到蓝色LED (即PA5) while True: led.toggle() # 切换LED状态 pyb.delay(500) # 等待半秒 ```
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
