芯海休眠唤醒

这个电路要钱,降本需要去掉这个电路,让软件完全实现开关机的功能。

1、当按键按下的时候,K1下面接地,R12下面为低电平,同时BAT在左边供电,为高电平,Q2MOS管导通,给板子供电。

2、当按键按下的时候,我们软件把EN脚拉高,三极管Q1的左边为高电平,下面为低电平,导通,所以R12下面为低电平,这个时候,就不需要按键按下了,松开也能让电池给板子供电。

3、如果要做软件的休眠唤醒,就需要把Q2MOS管给去掉,接一个0欧姆的电阻,这个时候电池插上板子,板子就直接上电了,之后就是一直在供电,和之前的断电方案有很大差别,所以我们需要不用功能的时候,把板子设置为深睡模式,低功耗模式,待机模式,避免我们不用它的时候,板子的芯片还在大功率耗电。(板子在休眠的时候,芯片还是通电的,在进行低功耗耗电)

4、打开例程记得要从最开始的大文件夹开始打开,不然例程里面的一些函数,你搜索不到。

5、


#define LED_PORT 				GPIOA
#define LED_PIN					GPIO_PIN_5
#define LED_GPIO_CLK_ENABLE()	__RCU_AHB_CLK_ENABLE(RCU_AHB_PERI_GPIOA)
#define LED_GPIO_CLK_DISABLE()	__RCU_AHB_CLK_DISABLE(RCU_AHB_PERI_GPIOA)

#define KEY_PORT 				GPIOA
#define KEY_PIN					GPIO_PIN_11
#define KEY_EXTI_LINE			EXTI_LINE_11
#define KEY_EXTI_PORT			SYSCFG_EXTI_PORT_PA
#define KEY_EXTI_PIN			SYSCFG_EXTI_PIN_11
#define KEY_EXTI_IRQn           IRQn_EXTI4_15
#define KEY_GPIO_CLK_ENABLE()	__RCU_AHB_CLK_ENABLE(RCU_AHB_PERI_GPIOA)
#define KEY_GPIO_CLK_DISABLE()	__RCU_AHB_CLK_DISABLE(RCU_AHB_PERI_GPIOA)


void cs_eval_led_init(void)
{
    LED_GPIO_CLK_ENABLE();

    gpio_mode_set(LED_PORT, LED_PIN, GPIO_MODE_OUT_PP(GPIO_SPEED_HIGH));

    __GPIO_PIN_RESET(LED_PORT, LED_PIN);
}


void cs_eval_key_init(void)
{
    KEY_GPIO_CLK_ENABLE();
    gpio_mode_set(KEY_PORT, KEY_PIN, GPIO_MODE_IN_FLOAT);
}


/**
  * @brief  Turns selected LED On.
  * @param  Led: Specifies the Led to be set on.
  * @return None
  */
void cs_eval_led_on(void)
{
	__GPIO_PIN_SET(LED_PORT, LED_PIN);
}

/**
  * @fn void EXTI4_15_IRQHandler(void)
  * @brief  This function handles External lines 11 interrupt request.
  * @param  None
  * @return None
  */
void EXTI4_15_IRQHandler(void)
{
    if(__EXTI_FLAG_STATUS_GET(EXTI_LINE_11) != RESET)
    {
        key_status = 1;
        __EXTI_FLAG_CLEAR(EXTI_LINE_11); //Clear the EXTI(PA11) line  bit
    }
}

/**
  * @brief  Toggles the selected LED.
  * @param  Led: Specifies the Led to be toggled.
  * @return None
  */
void cs_eval_led_toggle(void)
{
	LED_PORT->DO ^= LED_PIN;
}


/**
  * @brief  Turns selected LED Off.
  * @param  Led: Specifies the Led to be set off.
  * @return None
  */
void cs_eval_led_off(void)
{
	__GPIO_PIN_RESET(LED_PORT, LED_PIN);
}

/**
 * @fn static void deep_sleep_measure(void)
 * @brief  Configures peripherals and enter deep sleep.
 * @param  None
 * @return None
 */
static void deep_sleep_measure(void)
{
    /* Configure all GPIO as analog to reduce current consumption on non used IOs */
    /* Warning : Reconfiguring all GPIO will close the connetion with the debugger */

	__RCU_AHB_CLK_ENABLE(RCU_AHB_PERI_GPIOA|RCU_AHB_PERI_GPIOB|RCU_AHB_PERI_GPIOC|RCU_AHB_PERI_GPIOF);

	gpio_mode_set(GPIOA,GPIO_PIN_ALL,GPIO_MODE_ANALOG);
	gpio_mode_set(GPIOB,GPIO_PIN_ALL,GPIO_MODE_ANALOG);
	gpio_mode_set(GPIOC,GPIO_PIN_ALL,GPIO_MODE_ANALOG);
	gpio_mode_set(GPIOF,GPIO_PIN_ALL,GPIO_MODE_ANALOG);

	__RCU_AHB_CLK_DISABLE(RCU_AHB_PERI_GPIOA|RCU_AHB_PERI_GPIOB|RCU_AHB_PERI_GPIOC|RCU_AHB_PERI_GPIOF);

	cs_eval_key_init();
    cs_eval_key_exti_init();

    __RCU_APB1_CLK_ENABLE(RCU_APB1_PERI_PMU); // Enable the PMU clock
    pmu_deep_sleep_mode_enter(PMU_LDO_LOW_POWER, PMU_DSM_ENTRY_WFI); // enter STOP mode
}


/**
  * @fn void syscfg_exti_line_config(uint8_t port, uint8_t pin)
  * @brief  Selects the GPIO pin used as EXTI Line.
  * @param  port: selects the GPIO port to be used as source for EXTI lines. It can be one of following values:
  *                 @arg SYSCFG_EXTI_PORT_PA
  *                 @arg SYSCFG_EXTI_PORT_PB
  *                 @arg SYSCFG_EXTI_PORT_PC
  *                 @arg SYSCFG_EXTI_PORT_PF
  * @param  pin: specifies the EXTI line to be configured.
  *              It can be a value between SYSCFG_EXTI_PIN_0 ~ SYSCFG_EXTI_PIN_15.
  * @return None
  */
void syscfg_exti_line_config(uint8_t port, uint8_t pin)
{
	uint8_t idx = 0x00;
	uint8_t shift = 0x00;

    ASSERT(SYSCFG_EXTI_PORT_CHECK(port));
    ASSERT(SYSCFG_EXTI_PIN_CHECK(pin));

	idx = pin >> 2;
	shift = (pin & 0x03) * 4;

	MODIFY_REG(SYSCFG->EXTISRC[idx], (uint32_t)0x0F << shift, (uint32_t)port << shift);
}


/**
  * @fn void cs_eval_key_exti_init(void)
  * @brief  key nvic init()
  * @param  None
  * @return None
  */
void cs_eval_key_exti_init(void)
{
    nvic_config_t nvic_config_struct;
    __RCU_APB2_CLK_ENABLE(RCU_APB2_PERI_SYSCFG);

    syscfg_exti_line_config(KEY_EXTI_PORT, KEY_EXTI_PIN); // Connect EXTI Line to GPIO pin
    // Configure EXTI line
    __EXTI_INTR_ENABLE(KEY_EXTI_LINE);
    __EXTI_EDGE_ENABLE(EXTI_EDGE_FALLING, KEY_EXTI_LINE);

    // Enable and set EXTI Interrupt
    nvic_config_struct.IRQn = KEY_EXTI_IRQn;
    nvic_config_struct.priority = 0x00;
    nvic_config_struct.enable_flag = ENABLE;
    nvic_init(&nvic_config_struct);
}


/**
  * @fn void pmu_deep_sleep_mode_enter(uint32_t value, uint8_t flag)
  * @brief  Enters STOP mode.
  * @param  value: specifies the regulator state in STOP mode. It can be:
  *          PMU_LDO_ON or PMU_LDO_LOW_POWER().
  * @param  flag: specifies if STOP mode in entered with WFI or WFE instruction.
  *          It can be one of the following values:
  *            @arg PMU_DSM_ENTRY_WFI(enter STOP mode with WFI instruction)
  *            @arg PMU_DSM_ENTRY_WFE(enter STOP mode with WFE instruction)
  *            @arg PMU_DSM_ENTRY_SLEEPONEXIT(enter STOP mode with SLEEPONEXIT instruction)
  * @return None
  */
void pmu_deep_sleep_mode_enter(uint32_t value, uint8_t flag)
{
    ASSERT(PMU_LDO_CHECK(value));
    ASSERT(PMU_STOP_ENTRY_CHECK(flag));

    MODIFY_REG(PMU->CTR, PMU_CTR_LDOLM, value);

    /* Set SLEEPDEEP bit of Cortex-M0 System Control Register */
    SCB->SCR |= SCB_SCR_SLEEPDEEP_Msk;

    if(flag == PMU_DSM_ENTRY_WFI)
    {
        /* Request Wait For Interrupt */
        __WFI();
        /* Reset SLEEPDEEP bit of Cortex System Control Register */
        SCB->SCR &= (uint32_t)~((uint32_t)SCB_SCR_SLEEPDEEP_Msk);
    }
    else if (flag == PMU_DSM_ENTRY_WFE)
    {
        /* Request Wait For Event */
        __WFE();
        /* Reset SLEEPDEEP bit of Cortex System Control Register */
        SCB->SCR &= (uint32_t)~((uint32_t)SCB_SCR_SLEEPDEEP_Msk);
    }
    else
    {
        /* Set SLEEP on exit bit of Cortex-M0 System Control Register */
        SCB->SCR |= SCB_SCR_SLEEPONEXIT_Msk;
    }
}


/**
 * @fn static void sysclk_config_from_deep_sleep(void)
 * @brief  Configures system clock after wake-up from DeepSleep: enable HXT, PLL
 *         and select PLL as system clock source.
 * @param  None
 * @return None
 */
static void sysclk_config_from_deep_sleep(void)
{
    __RCU_FUNC_ENABLE(HXT_CLK);
    while (__RCU_FLAG_STATUS_GET(HXT_STAB) == RESET); // Wait  HXT stabilization

    __RCU_FUNC_ENABLE(PLL_CLK); // Enable PLL
    while (__RCU_FLAG_STATUS_GET(PLL_STAB) == RESET); // Wait  PLL stabilization

    rcu_sysclk_config(RCU_SYSCLK_SEL_PLL); // Select PLL as system clock source.
    while (__RCU_SYSCLK_SRC_GET() != 0x08); // Wait till PLL is used as system clock source
}

/**
 * @fn int main(void)
 * @brief  Main program.   MCU clock setting is  configured  through SystemInit()
 *          in startup file (startup_cs32f0xx.s) before to enter to application main.
 * @param  None
 * @return None
 */
int main(void)
{
    /* Configures Systick interrupt at 1ms as hardware delay source */
    SysTick_Config(SystemCoreClock / 1000);

    while (1)
    {
        /* Configure LED */
        cs_eval_led_init();
        cs_eval_led_on();

        /* Configure KEY S1 as external interrupt generator */
		cs_eval_key_init();
		cs_eval_key_exti_init();

        key_status = 0;

        /* Wait until KEY S1 is pressed to enter the Low Power mode.
           In the meantime, LED2 is blinks */
        while(key_status == 0)
        {
            cs_eval_led_toggle();
            delay(100);
        }

        /* Make sure LED2 is turned off to reduce low power mode consumption */
        cs_eval_led_off();

        /* Configures peripherals and enter deep sleep */
        deep_sleep_measure();

        /* Configures system clock after wake-up from deep sleep */
        sysclk_config_from_deep_sleep();
    }
}

开发板GPIOC 13pin可以作为按键被识别

我把宏定义改为PA0就不识别了呢?

PA0脚和芯片PA0脚,通过万用表测出是通的。

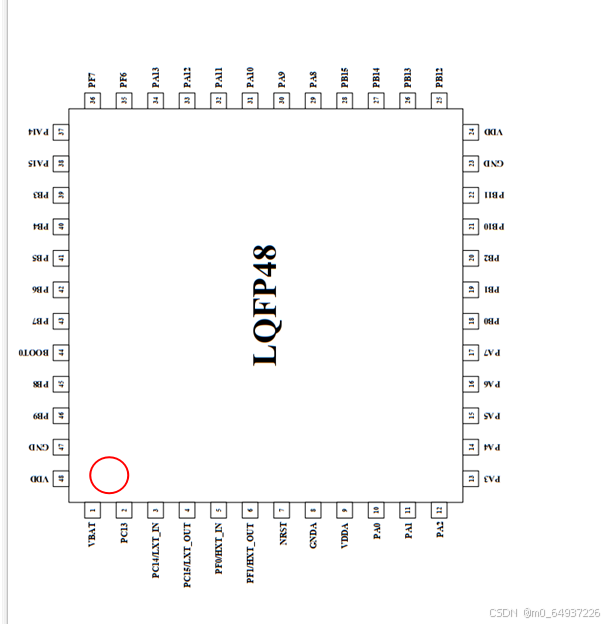

知道了,最外面的那个脚不是PA0引脚。焊接的按键插错地方了。

1、问了芯海供应商,建议我先用sleep例程,在用deepsleep例程。

2、在芯海开发板上,两个例程都可以实现按键的休眠唤醒,但在我们自己的板子上,实现不了,只有sleep例程可以。

3、休眠的本质就是进入低功耗模式,步骤就是先设置唤醒源,比如按键中断,在进入休眠模式,然后在通过
