【LCD12864】简单介绍与接线方法

目录

一、介绍

二、汉字坐标地址

三、并口情况

四、串口情况

五、接线方法

六、串行方式 接线方法

---

一、介绍

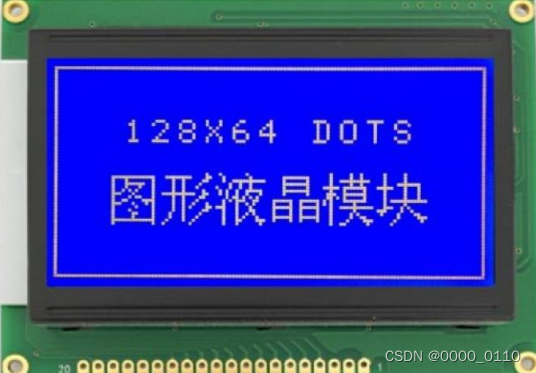

        12864点阵液晶显示模块（LCM）就是由128*64个液晶显示点组成的一个128列*64行的阵列。 一个汉字需16*16的点阵区域，因些128*64液晶可 以显示4行8列共32个汉字。

         本节介绍的12864液晶使用ST7920控制IC，内置8192汉 字、128个ASCII码及64*128点阵显示RAM（GDRAM），与MCU接口采用并行或串行接口方式。

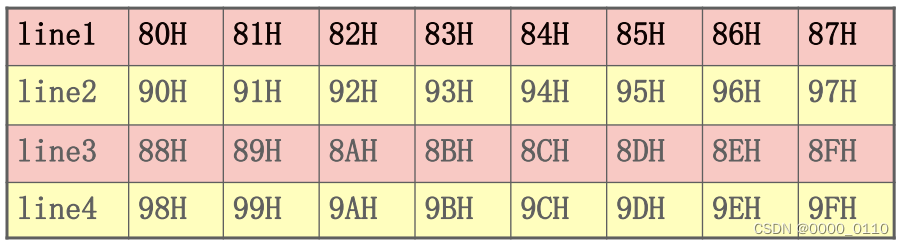

二、汉字坐标地址

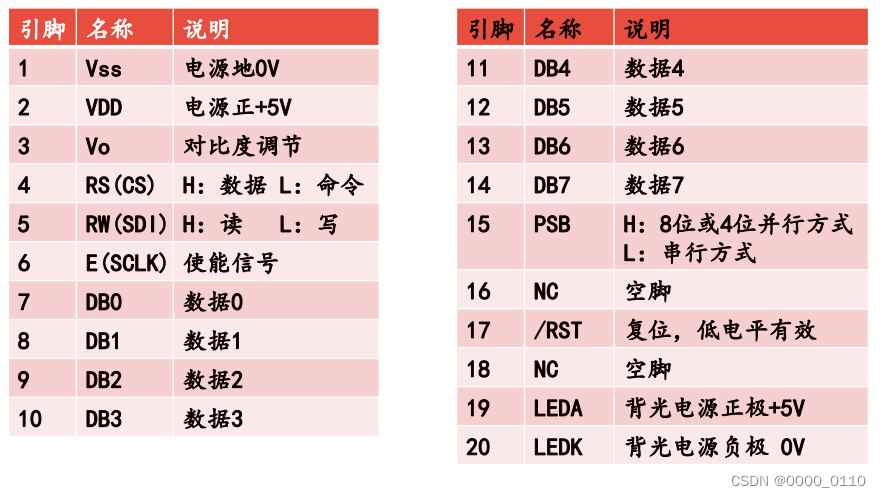

三、并口情况

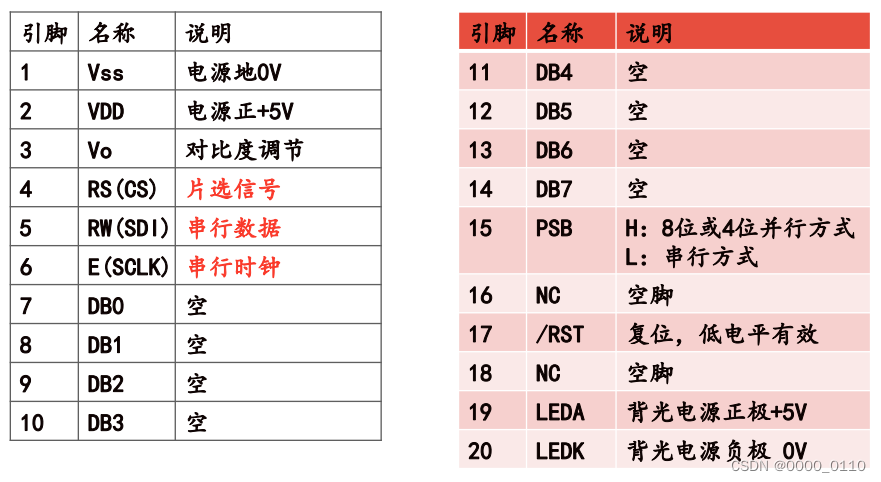

四、串口情况

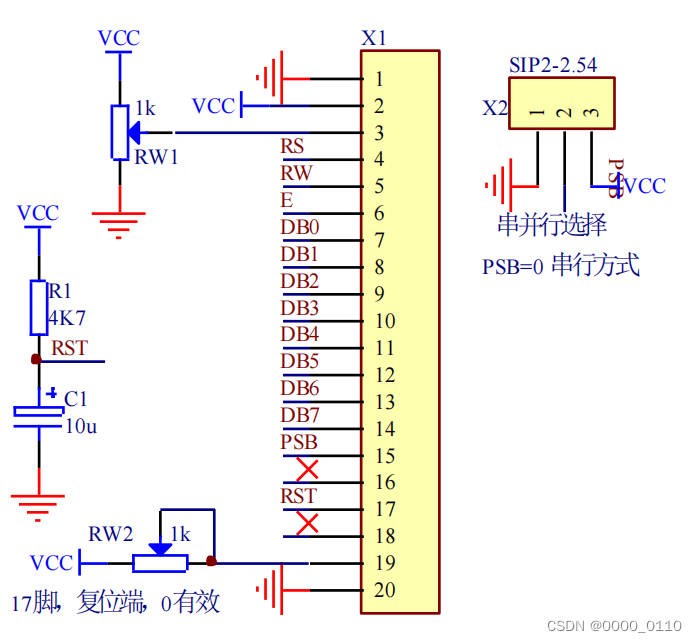

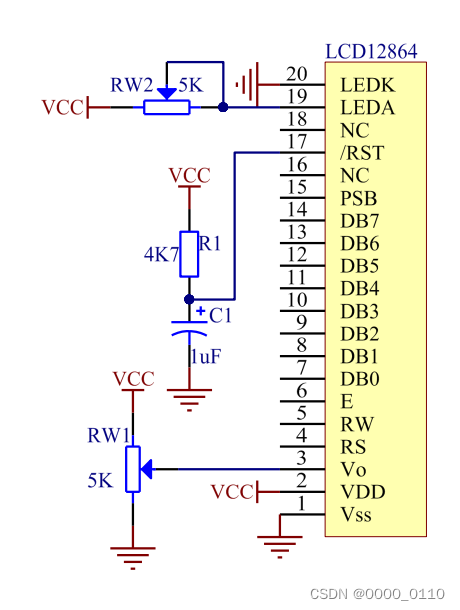

五、接线方法

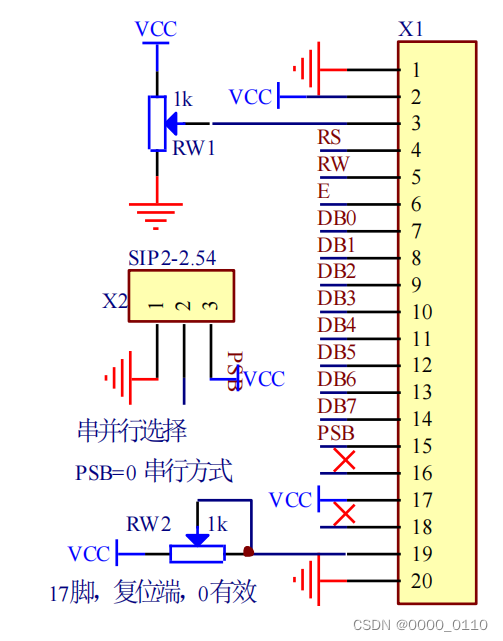

六、串行方式 接线方法

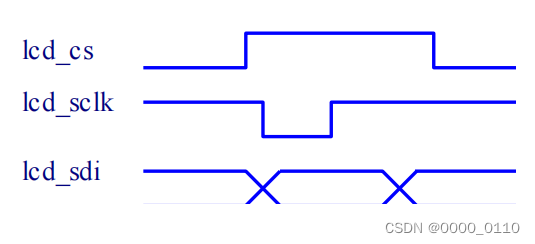

//只需要三个IO口 PSB=0
sbit lcd_cs=P2^0;//高电平有效
sbit lcd_sdi=P2^1;//串行数据
sbit lcd_sclk=P2^2;//上升沿有效
