宏晶科技官网：http://www.stcmcu.com/

本篇博客以 IAP15W4K58S4_DIP40 进行相关总结介绍

感谢老师的辛勤付出，对我们的教诲永远铭记于心。

一、小系统板

二、工程文件（项目）的建立

2.1 建立工程文件夹

2.2 主程序(main.c)#include头文件

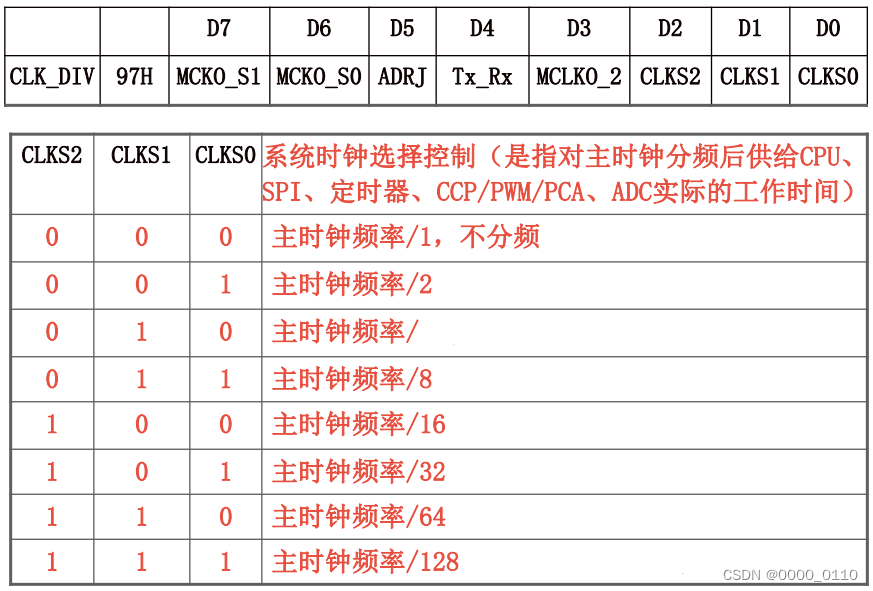

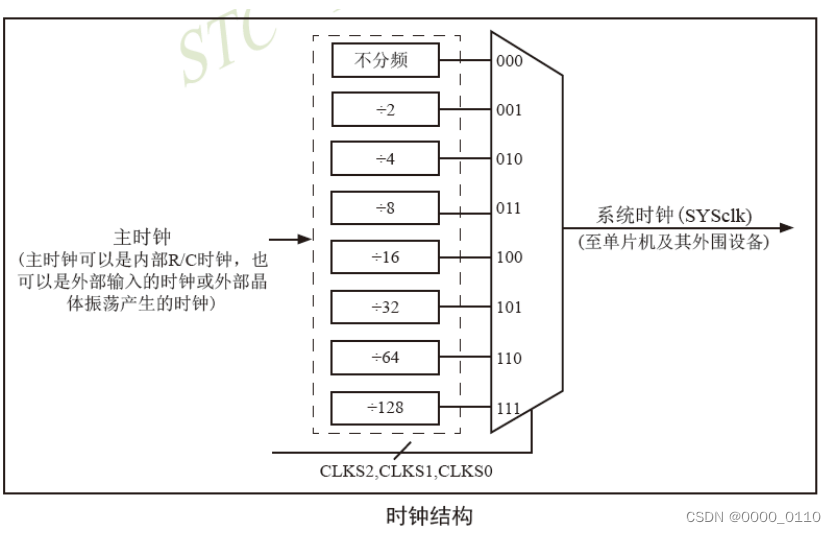

2.7 主时钟分频和分频寄存器：CLK_DIV

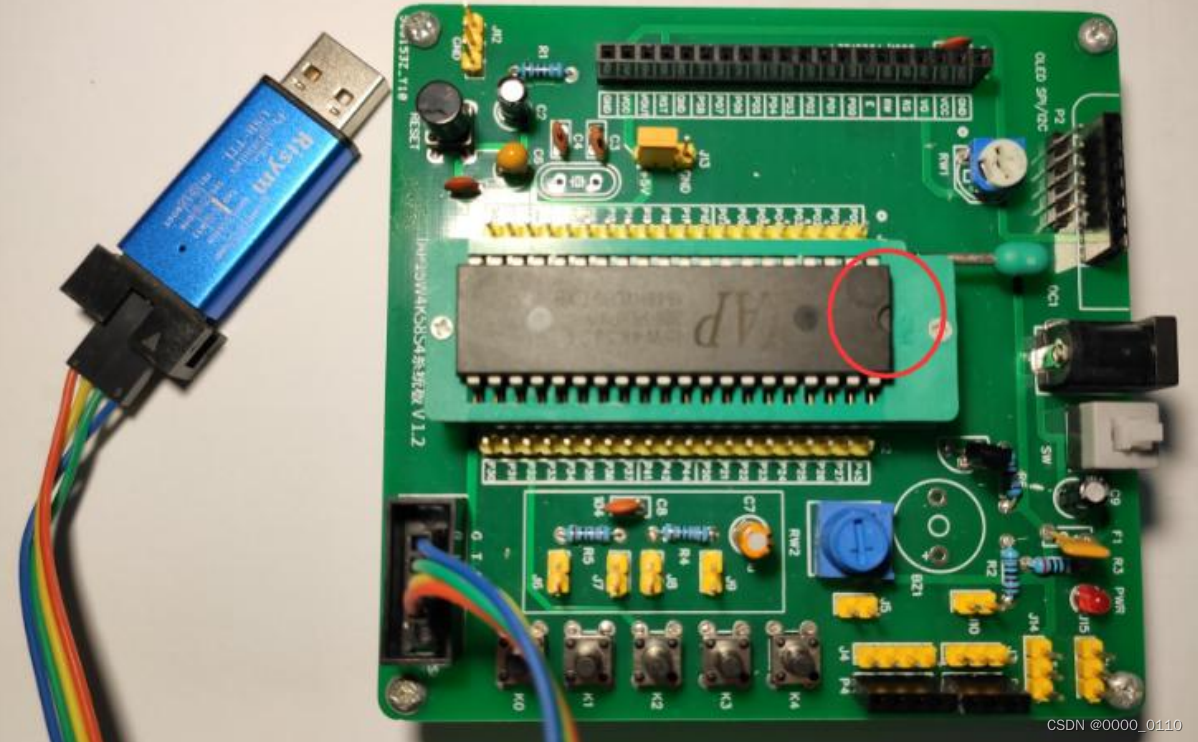

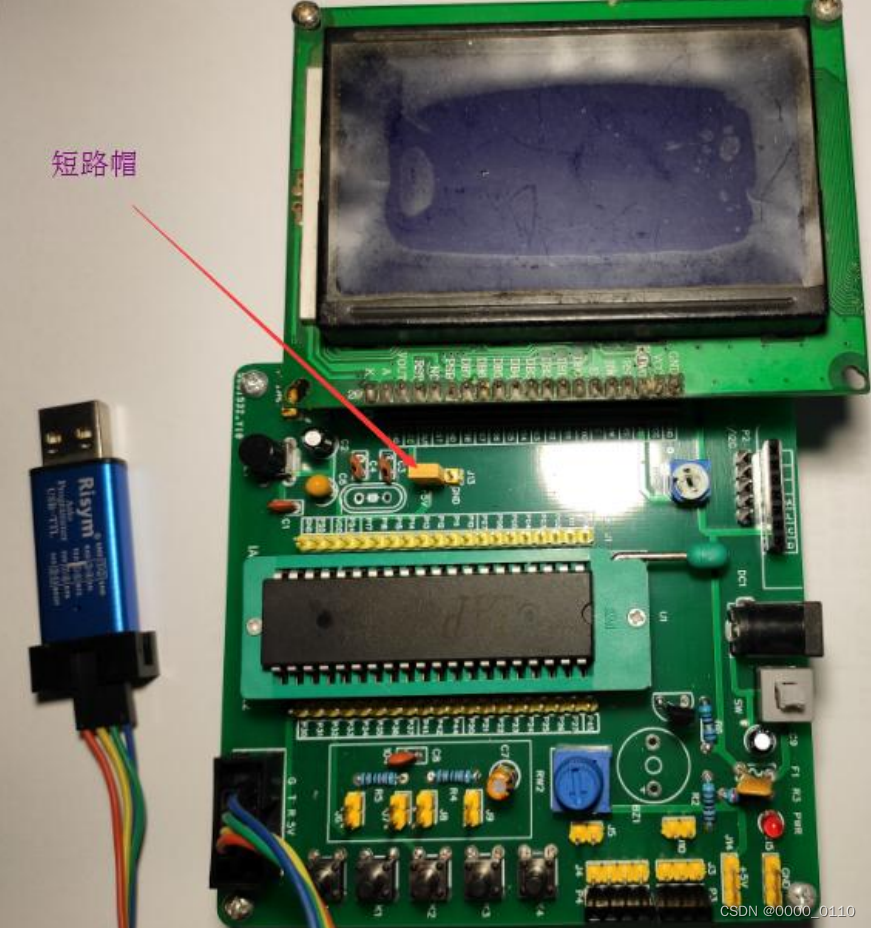

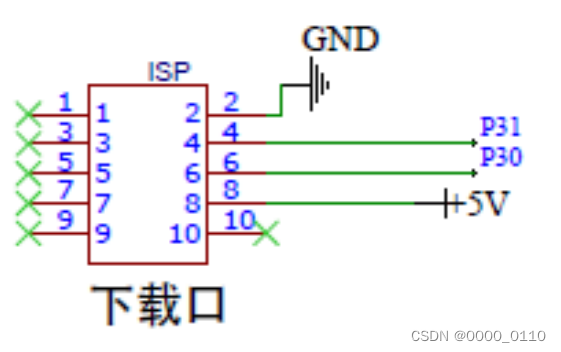

2.8 下载口

三、任务：电子时钟

一、小系统板

二、工程文件（项目）的建立

2.1 建立工程文件夹

建立工程文件夹(最好能体现项目功能)，并在工程文件夹下建立Src_Inc、 Project 、Doc子文件夹

1、 Src_Inc：用于保存用户编写的程序（*.c及*.h）也可建Src、Inc两个文件夹分别存 *.c及*.h

2、 Project：用于保存工程文件

3、 Doc：用于保存用户说明文件（Readme.txt)

C51编译过程：*.c 编译→ *.obj （目标代码文件） , *.lst（列表文件）

链接→ *.hex（工程目标代码，供下载）

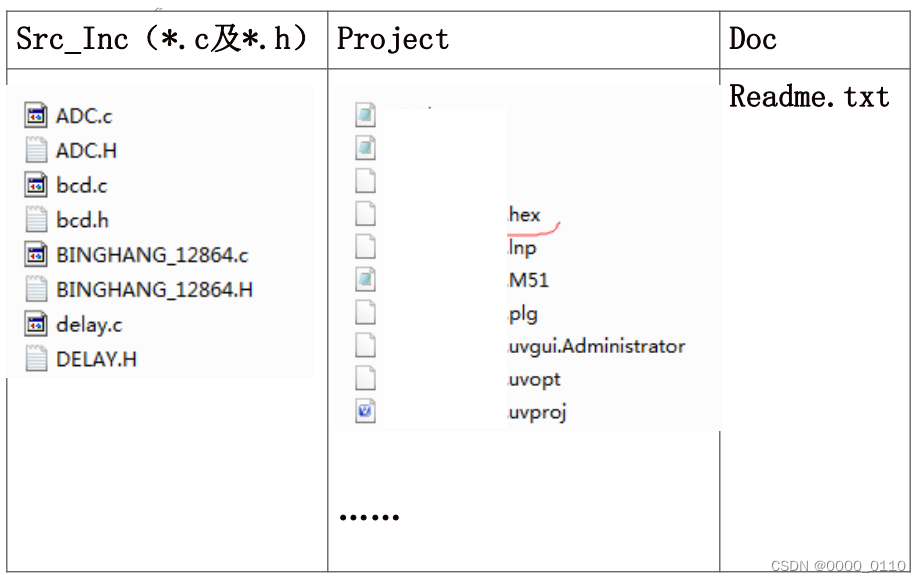

图2-1 工程文件夹分类图

2.2 主程序(main.c)#include头文件

//内部@12MHz
#include <STC15. h> //IAP15W4K58S4
#include <intrins. h>
#include <math. h>
#define uchar unsigned char
#define uint unsigned int

//---------用户函数
#include"delay. h"//延时
#include "bcd. h"//BCD转换
#include "keyscan. h"//键盘
#include "binghang_ 12864. h" //
#include" Timer. h"
#include"adc. h"//AD转换

2.3 人机对话

键盘扫描：实时性、按键解析要便捷友好

信息显示：动态，静态

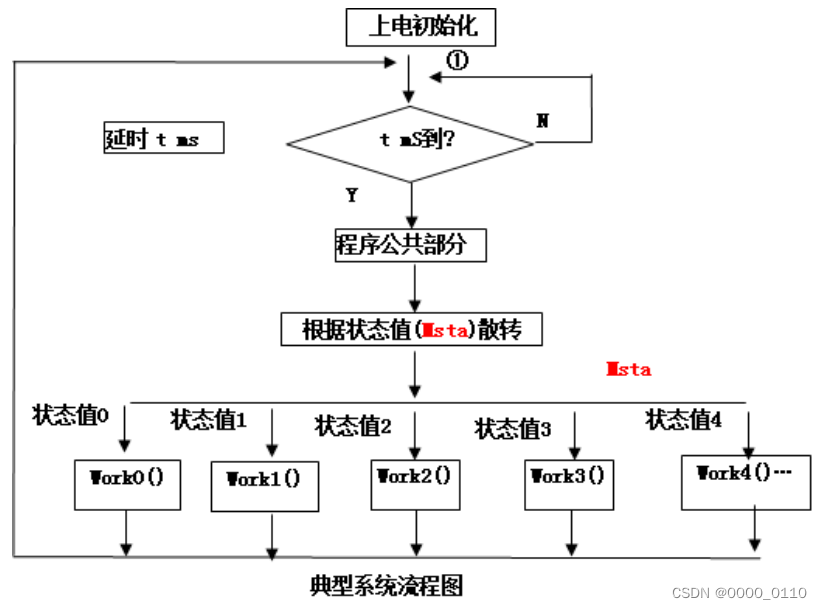

图2-2 根据工作任务分解成若干并列事件

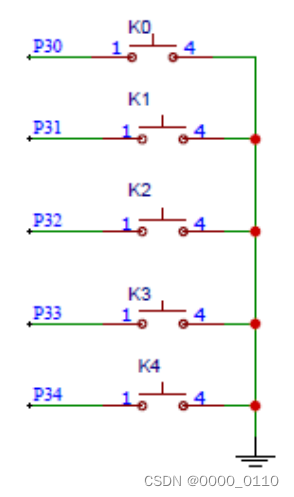

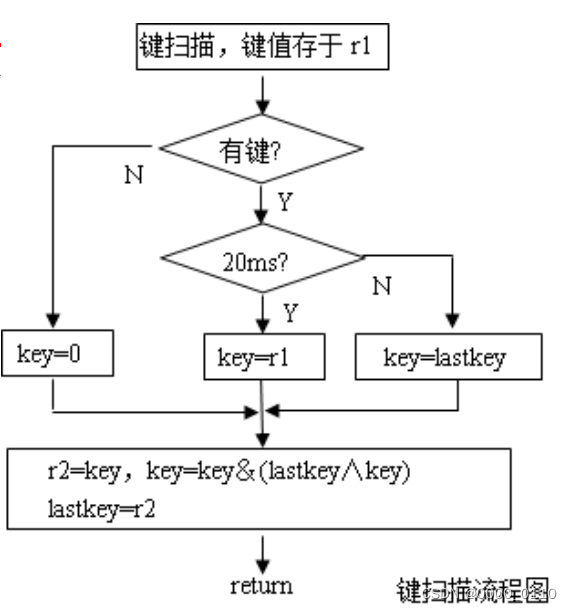

图2-3 按键原理图与扫描流程图

//键标志位定义
 unsigned char bdata key;
 sbit k0=key^0;// 键前沿，触发型()
 sbit k1=key^1;//
 …
 sbit k3=key^4;//
 unsigned char bdata lkey;
 sbit lk0= lkey ^0;// 控制型(高电平有效)
 sbit lk1= lkey ^1;//
 …
 sbit lk3= lkey ^4;//

2.4 显示接口

sbit RS=P4^5; //LCD的数据命令选择
sbit RW=P4^4; //ICD的写入或是读出选择端
sbit LCDE=P4^2; // LCD的使能端

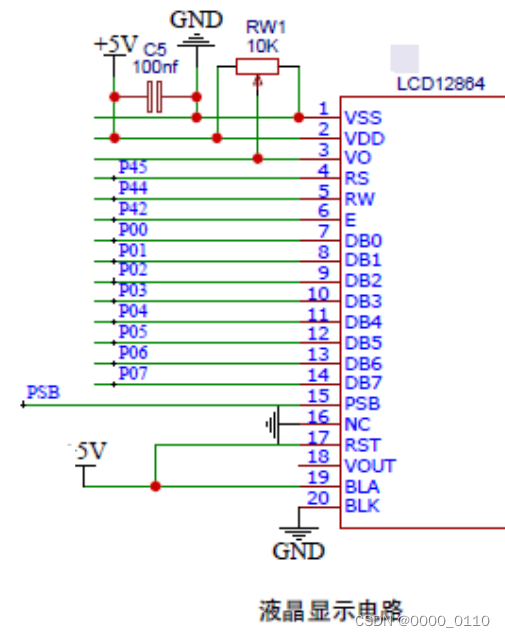

图2-4 LCD12864显示接口原理图

2.5 驱动函数

void delay us (uchar n us) ;
void lcd busy (void);
void write com (uchar com) ;
void write dat (uchar num) ;
void write charstring (uchar line, uchar location, uchar cons
void write sj (uchar line, uchar location, uchar sj) ;
uchar read data (void) ;
void clear lcd (void) ;
void lcd init (void) ;
void LCD SET DOT (uchar X，uchar Y, uchar Color) ;
void Draw LineX( uchar X0，uchar X1，uchar Y, uchar Color
void Draw LineY( uchar Y0，uchar Y1, uchar X，uchar Color
