前言

在计算机视觉领域，背景建模（Background Modeling）是视频分析任务（如运动检测、目标跟踪）的核心技术之一。通过分离视频中的前景（运动物体）和背景（静态场景），我们可以有效识别和跟踪目标对象。OpenCV提供了多种背景建模算法，本文将介绍其原理及实践方法。

一、背景建模是什么？

1、定义

指在计算机视觉中，从视频序列中提取出静态背景的一种技术。在视频中，背景通常被定义为相对稳定的部分，例如墙壁、地面或天空等。背景建模的目标是将动态的前景对象与静态的背景进行分离，以便进一步分析和处理。

2、目的

通过背景建模，我们可以实现很多应用，例如运动检测、目标跟踪等。

3、常用背景建模算法

1）帧差法（Frame Difference）

原理：比较连续两帧的像素差异
优点：计算简单、实时性高
缺点：无法处理复杂场景
OpenCV实现：通过absdiff()函数实现

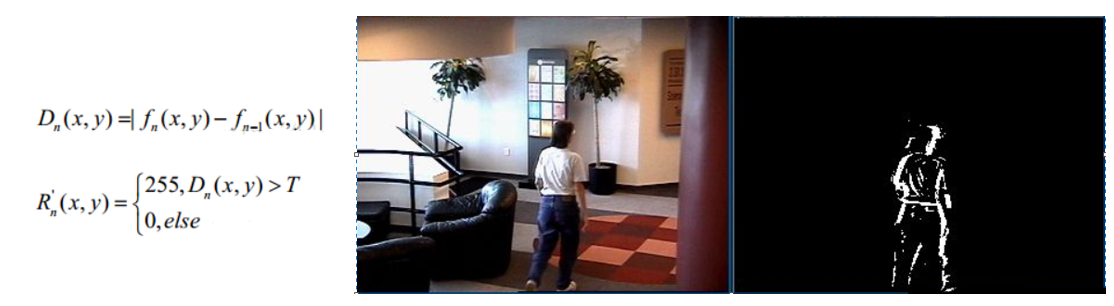

该方法将连续的视频帧与背景进行比较，通过像素值的差异来提取前景目标。当像素差异超过设定的阈值时，将该像素标记为前景。该方法简单直观，适用于简单场景和静态背景。

帧差法非常简单，但是会引入噪音和空洞(人物中间是黑色的)问题。
在这里插入图片描述

2）高斯混合模型（MOG/MOG2）

原理：使用多个高斯分布建模背景像素
MOG2改进：自适应调整高斯分布数量，支持阴影检测
适用场景：动态背景较多的环境
OpenCV函数：createBackgroundSubtractorMOG2()

它假设每个像素的背景像素值服从多个高斯分布。算法通过对每个像素进行建模，并根据新的观测值进行更新，最终得到背景模型。当新的观测值与背景模型不匹配时，将其标记为前景。
BackgroundSubtractorMOG2算法能够自适应地调整模型的数量和混合权重，适用于复杂场景和动态背景。

3）K最近邻（KNN）

原理：基于像素值的最近邻匹配判断背景
优势：处理光照变化效果较好
OpenCV函数：createBackgroundSubtractorKNN()

该方法主要通过对每个像素周围的邻近像素进行聚类来建模背景。该算法将每个像素看作一个样本点，在每次输入新的观测帧时，将其与背景模型进行比较，并根据像素值的差异度量其是否为前景。BackgroundSubtractorKNN算法具有较快的处理速度和一定的鲁棒性，适用于实时背景建模和前景检测。

4) GMG算法

原理：结合统计方法和形态学操作
特点：适合静态摄像头场景，需要初始化时间
函数：createBackgroundSubtractorGMG()

4、步骤

1）初始化背景模型

从视频序列或摄像头中获取第一帧图像作为初始背景图像。

2）处理每一帧图像

获取下一帧图像，将其与背景图像进行比较。

3）计算帧差图像

将当前帧图像与背景图像进行像素级别的差分计算，得到帧差图像。

4）二值化处理

将帧差图像转换为二值图像，根据设置的阈值将差异像素标记为前景或背景。

5）前景检测

根据二值化处理得到的前景图像，可以进行一系列处理，如轮廓检测、面积过滤等，以获得更精确的前景区域。

6）更新背景模型

在每一帧图像处理后，更新背景模型，可以采用移动平均或其他方法来更新背景的估计。

7）重复以上步骤

持续处理每一帧图像，直到视频序列结束或达到设定的停止条件。

二、代码部分

1、案例实现

首先准备一个视频文件“test.avi”

import cv2

# 经典的测试视频
cap = cv2.VideoCapture('test.avi')  # 打开视频文件，或者打开摄像头
kernel = cv2.getStructuringElement(cv2.MORPH_CROSS, (3, 3))  # 设置卷积核形态，cv2.MORPH_CROSS表示设置的是十字形卷积核，大小为3*3
fgbg = cv2.createBackgroundSubtractorMOG2()  # 创建混合高斯模型，用于背最建模，从视频帧中分离出前景对象。

while 1:  # 定义一个死循环，用于反复从视频中提取出每一帧画面
    ret, frame = cap.read()  # 读取视频文件的每一帧画面，返回值ret为True表示正常读取到图像,frame表示从视频中获取当前一帧图片
    cv2.imshow('frame', frame)  # 展示读取到的每一帧画面，以此来构成视频的画面
    fgmask = fgbg.apply(frame)  # 调用高斯混合模型中的用法apply对获取到的每一帧图像进行前景背景分隔算法，生成一个背景掩码，这个背景掩码的大小是与输入图像大小相同的二值图像，前景为白色，背景为黑色
    cv2.imshow('fgmask', fgmask)  # 展示背景掩码对应的图像
    fgmask_new = cv2.morphologyEx(fgmask, cv2.MORPH_OPEN, kernel)  # 上述生成的掩码图像有很多噪声点，此处使用开运算，即先腐蚀后膨胀去除噪声点
    cv2.imshow('fgmask1', fgmask_new)  # 展示处理完的图像

    # 寻找视频中的轮廓
    _, contours, h = cv2.findContours(fgmask_new, cv2.RETR_EXTERNAL,
                                      cv2.CHAIN_APPROX_SIMPLE)  # 对上述处理完的图像进行轮廓检测，cv2.RETR_EXTERNAL表示只检测最外侧轮廓，cv2.CHAIN_APPROX_SIMPLE表示删除轮廓上冗余点来简化形状，只保留端点，并用线段连接
    # _表示修改后的图像，受OpenCV版本影响可能没有，contours是一个列表存放提取到的每一个轮廓，坐标点集的形式，h表示轮廓的层级信息
    for c in contours:  # 遍历每一个轮廓
        perimeter = cv2.arcLength(c, True)  # 计算轮廓周长
        if perimeter > 188:  # 判断轮廓周长的大小，用来筛选周长大于188的轮廓
            # 找到一个直矩形（不会旋转）
            x, y, w, h = cv2.boundingRect(c)  # 对输入的轮廓进行处理，返回该轮廓的坐标和高宽

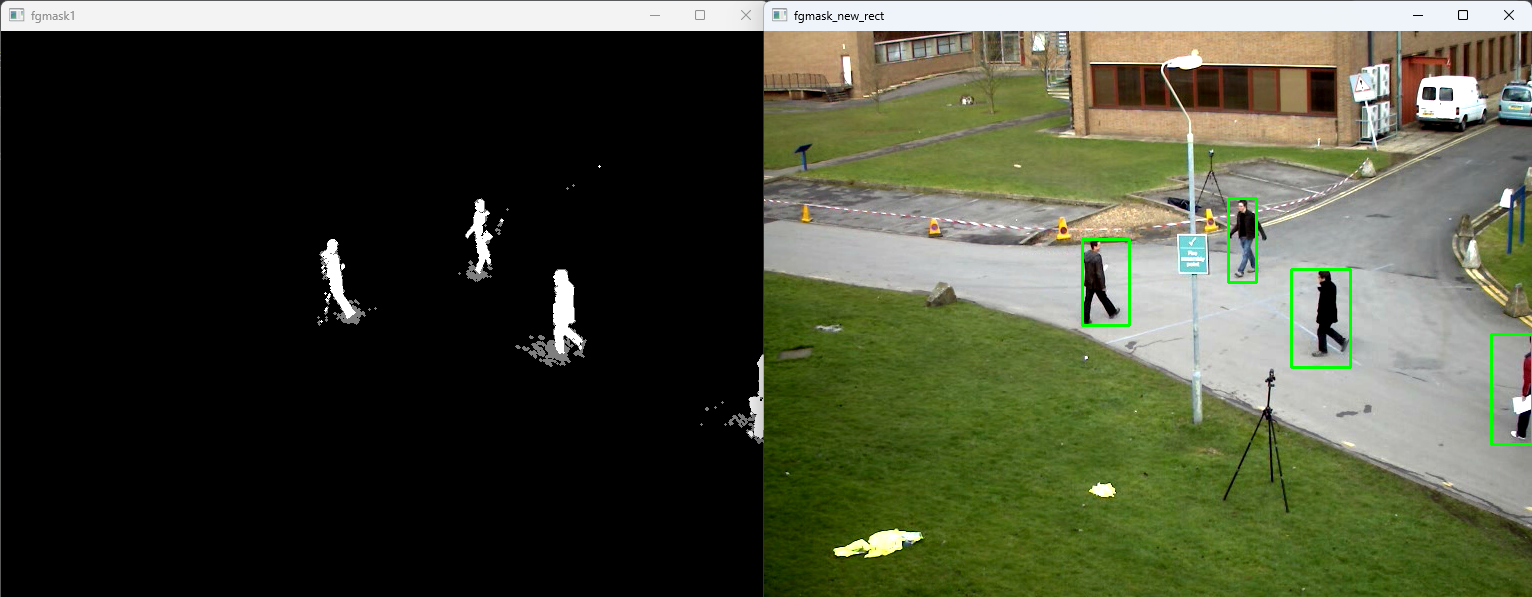

            # 在原视频上绘制出这个轮廓的外接矩形
            fgmask_new_rect = cv2.rectangle(frame, (x, y), (x + w, y + h), (0, 255, 0), 2)
    cv2.imshow('fgmask_new_rect', fgmask_new_rect)  # 展示绘制的图像
    k = cv2.waitKey(60)
    if k == 27:  # 勇于接收键盘esc键，以此来中断死循环
        break
