【AD20学习笔记】PCB封装库的创建

7-19 这块内容要快点

（我一般是立创eda和IC封装网找封装）

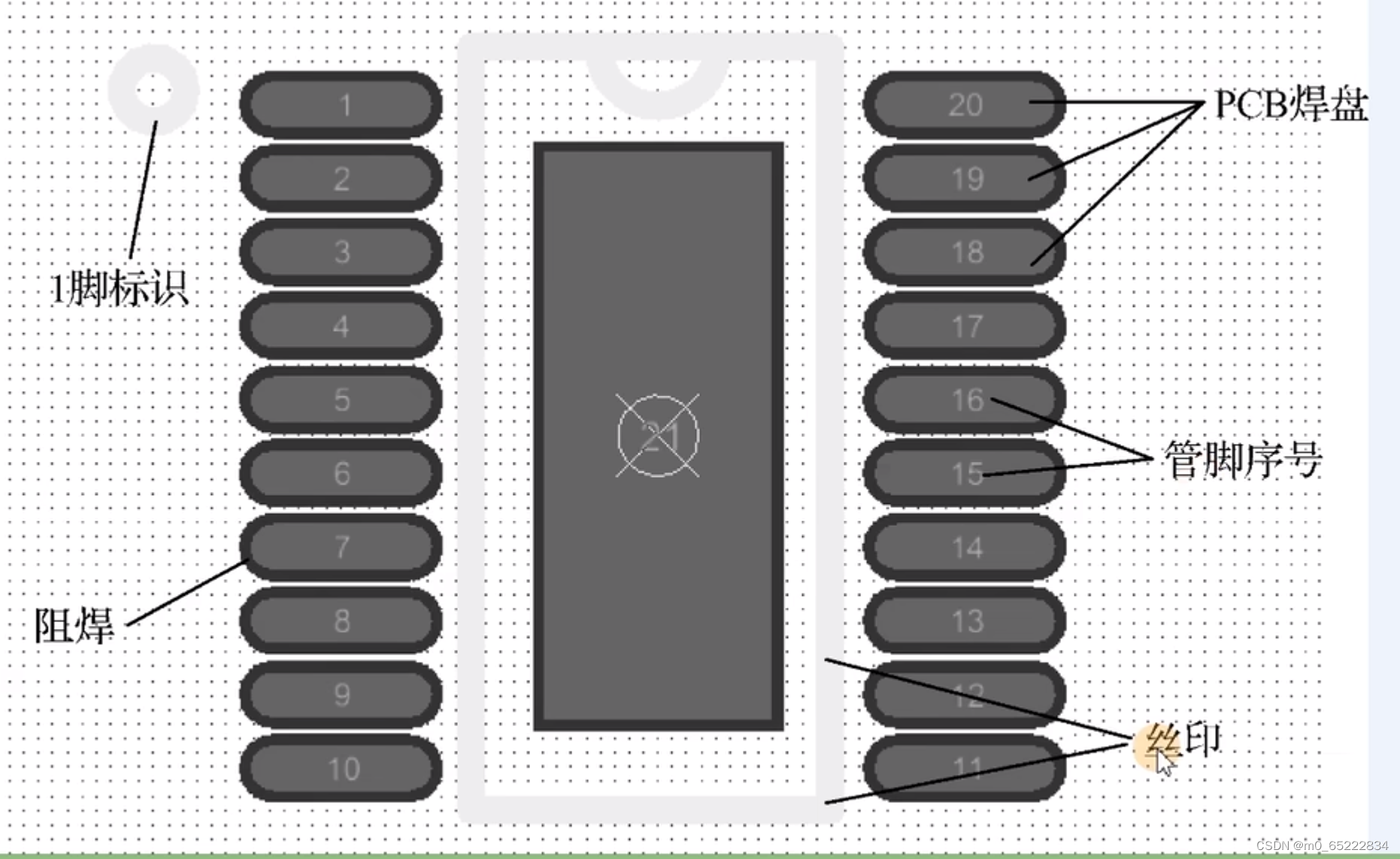

 PCB焊盘——用来焊接器件管脚

管脚序号——和原理图对应

丝印——元器件大致的大小

阻焊——防止被滤油（绝缘）覆盖

1角标识——定位器件正反方向

——————————做封装——————————

一般按表中数据给的最大值

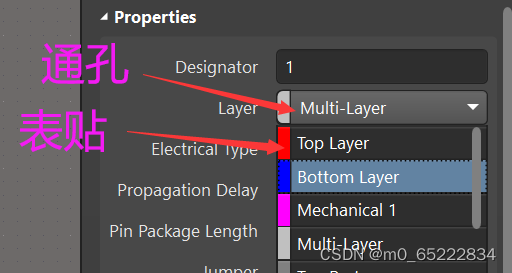

放置焊盘

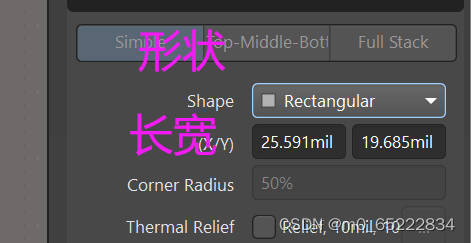

长宽输的时候记得带单位

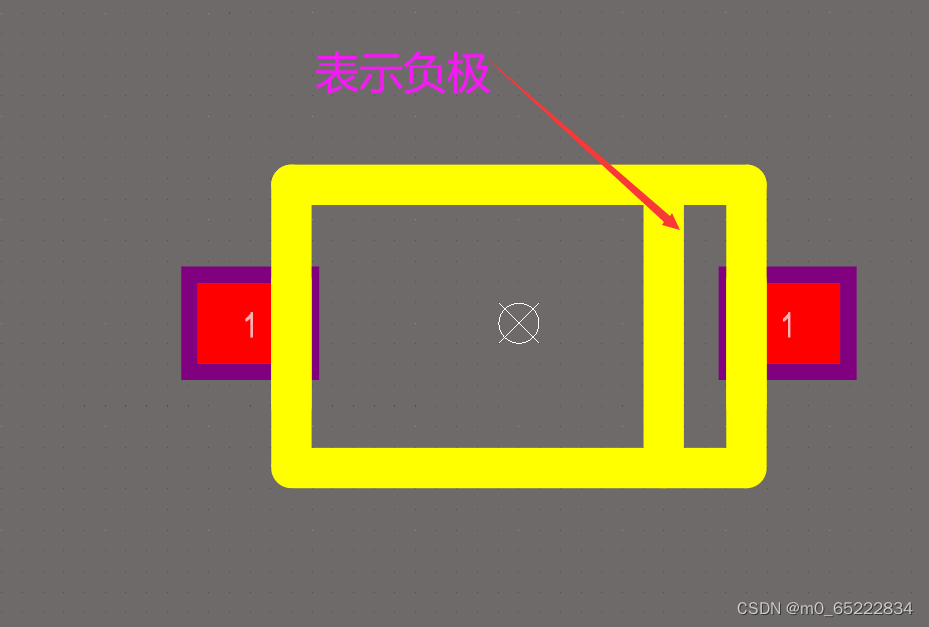

————————二极管————————

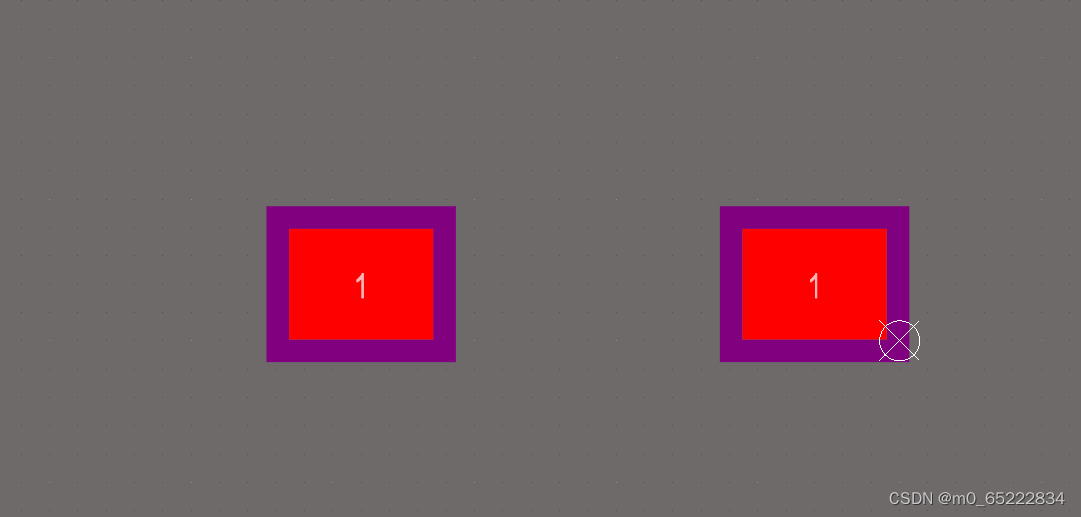

1.复制粘贴的时候记得拖出来，不然可能粘贴不成功（改名的时候才发现好多叠一起了）

2. 两个贴在一起的时候点击M，可以按坐标进行平移

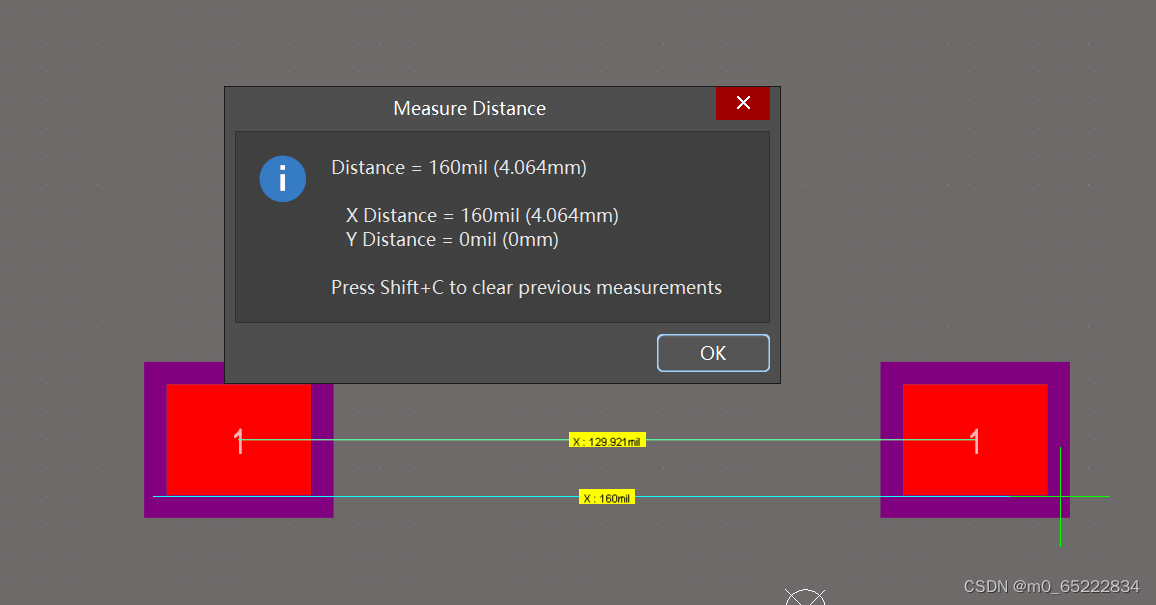

3.ctrl+M 之后可以测量两者之间的距离

（不要长按，不然会有好多测量标准要一直退出）

（shift+c 可以清除）

 4.编辑（E）——设置参考（F）——中心（C）可以设置参考原点

5.切换丝印层

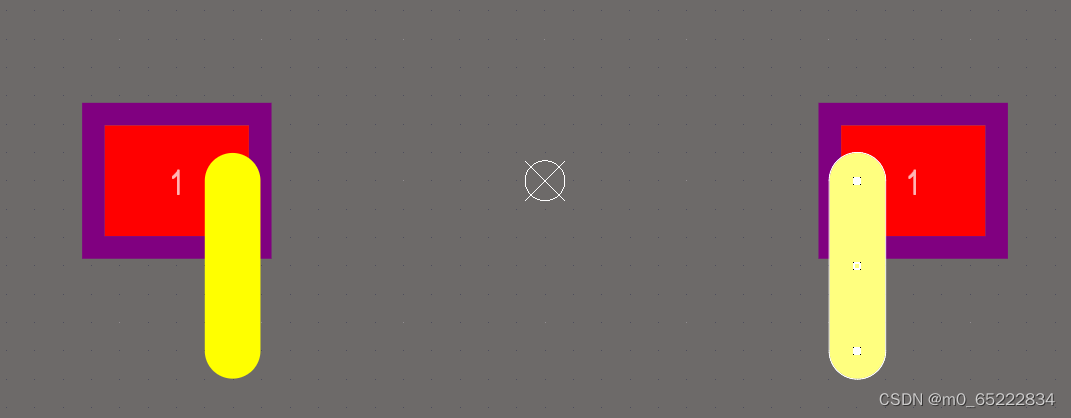

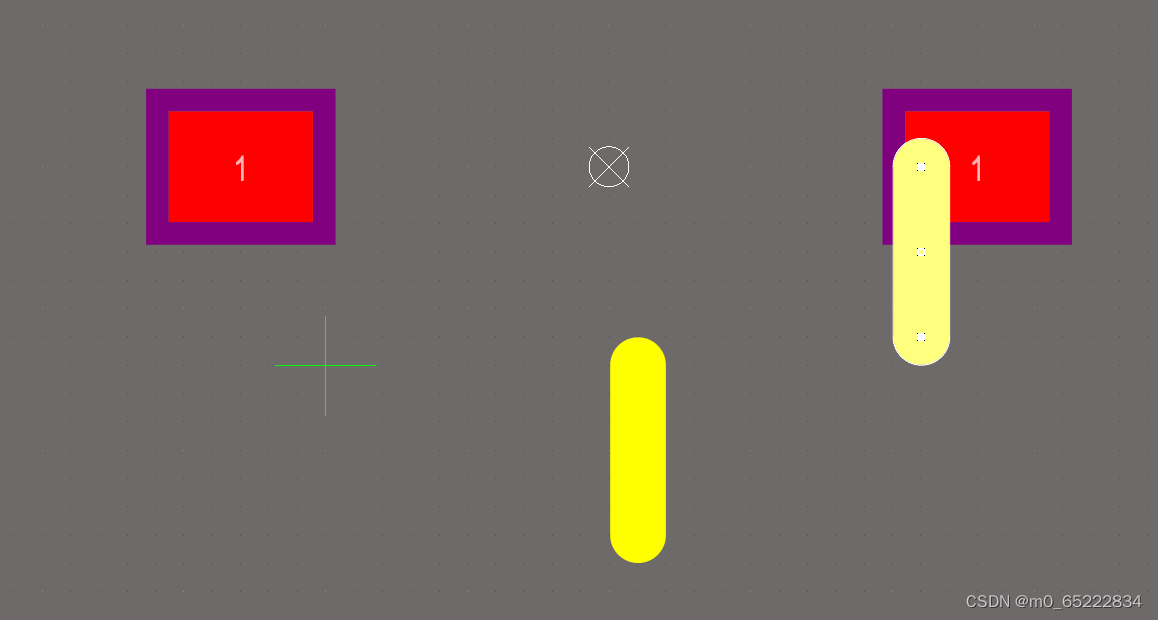

 6.怎么画对称的丝印线（感觉和CAD差不多）

首先在中心画一根，用ctrl+M进行偏移，复制之后选择中心点，粘贴的时候就带有偏移量，在X进行镜像，选中中心粘贴（上下镜像的时候记得用Y）





 7.根据原理图设置管脚号

————练手————

0805电阻

 注：这里我不小心点了shift+s（切换单层显示）

这个库里所有的元件都变这样了qaq 可以切回去

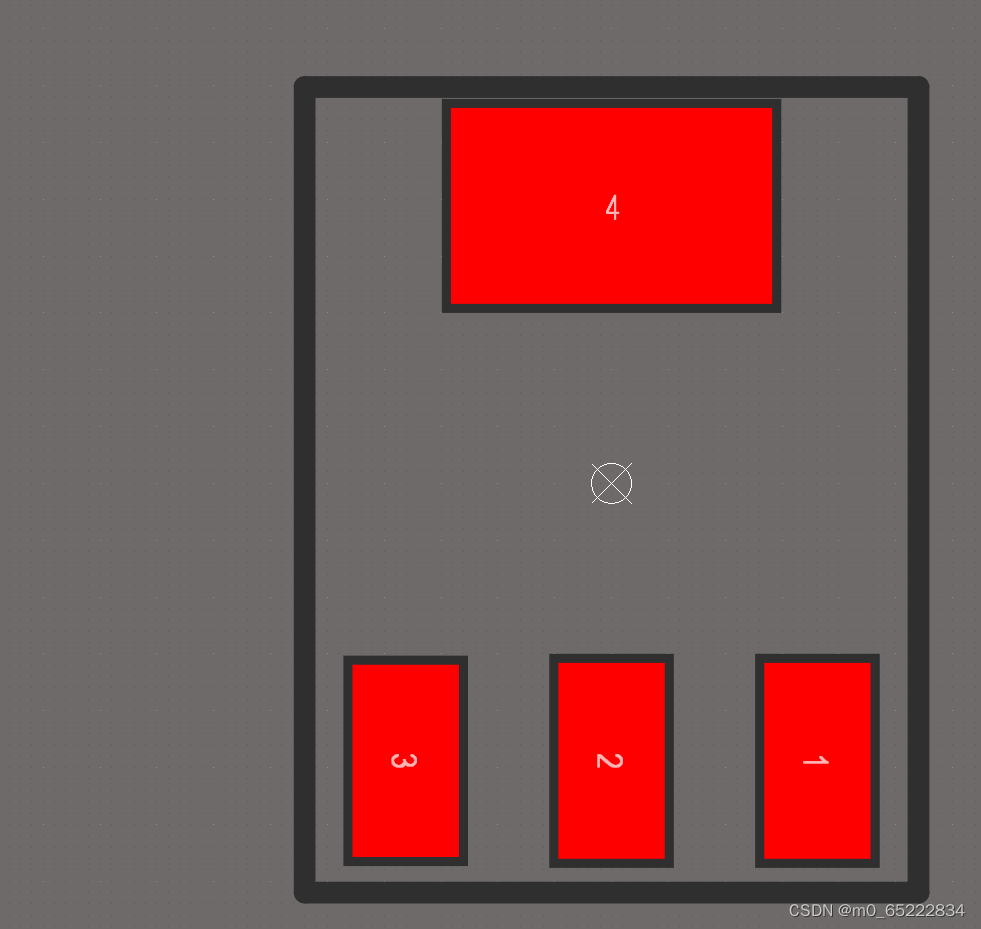

 SOT-223

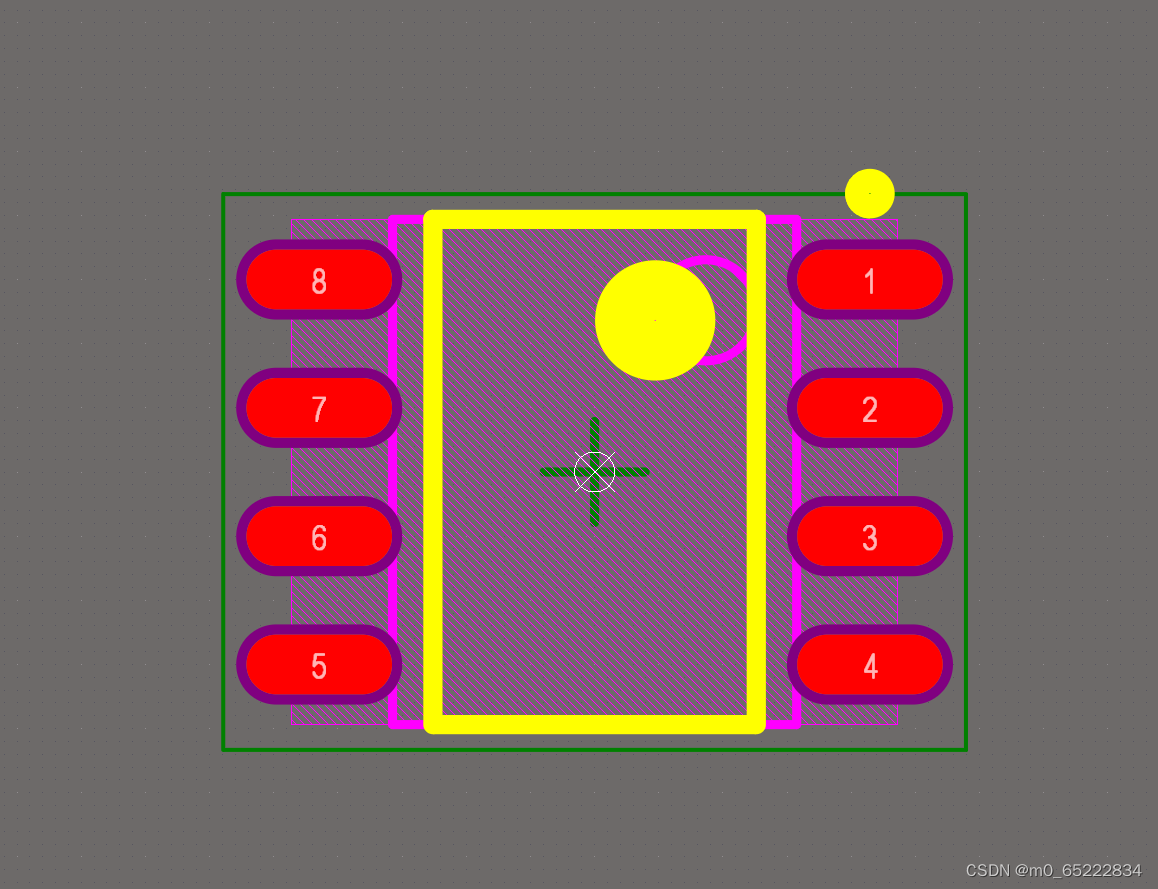

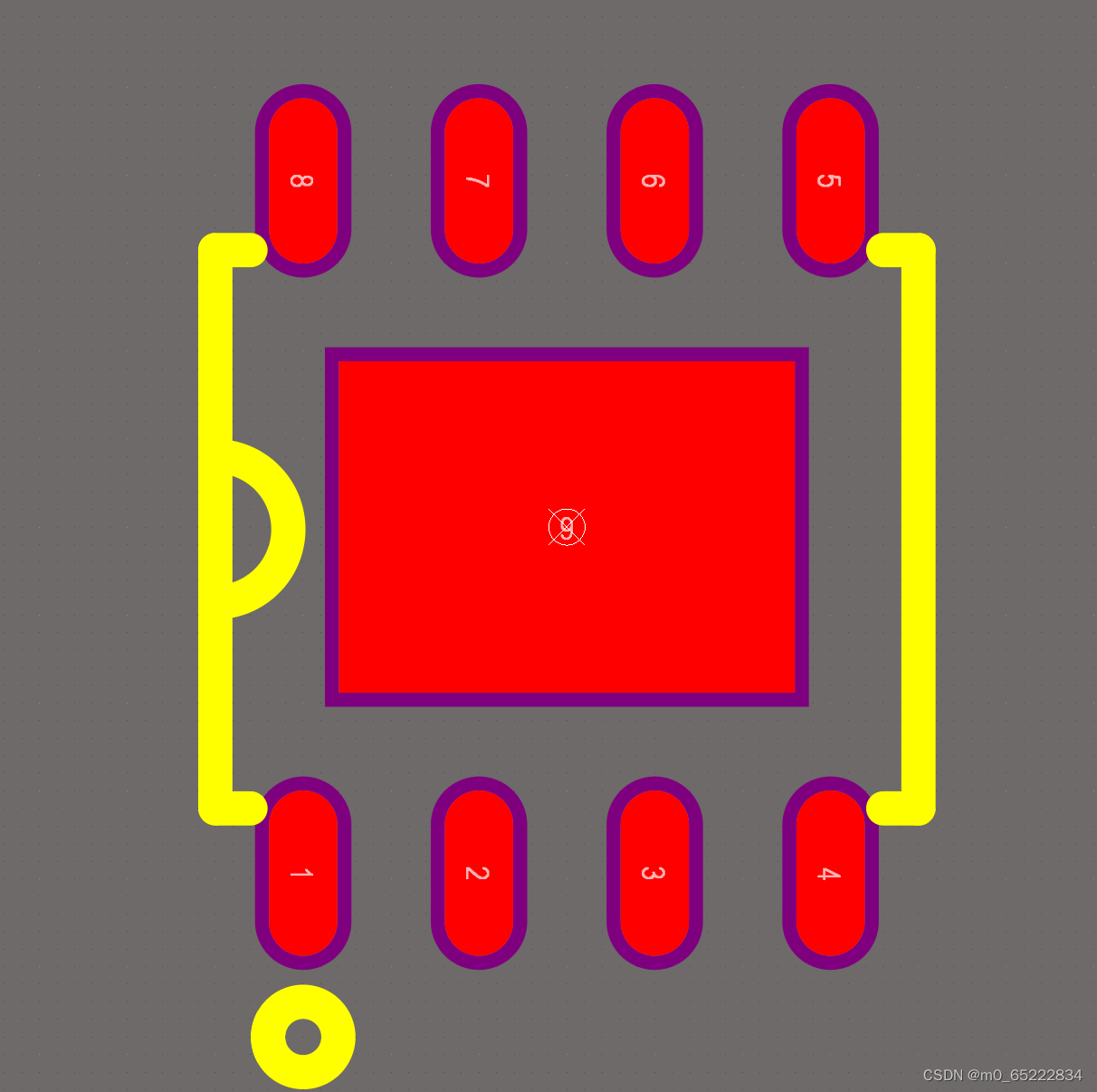

 ————————IC类封装————————

编辑——特殊粘贴里面可以进行阵列粘贴（不过好像第一个会重合）

编辑——裁剪导线

 【至于这里的标号为啥倒的方向不太对 我不懂】

—————————————————迅速创建封装————————————————————

我的已经下载好了IPC的插件

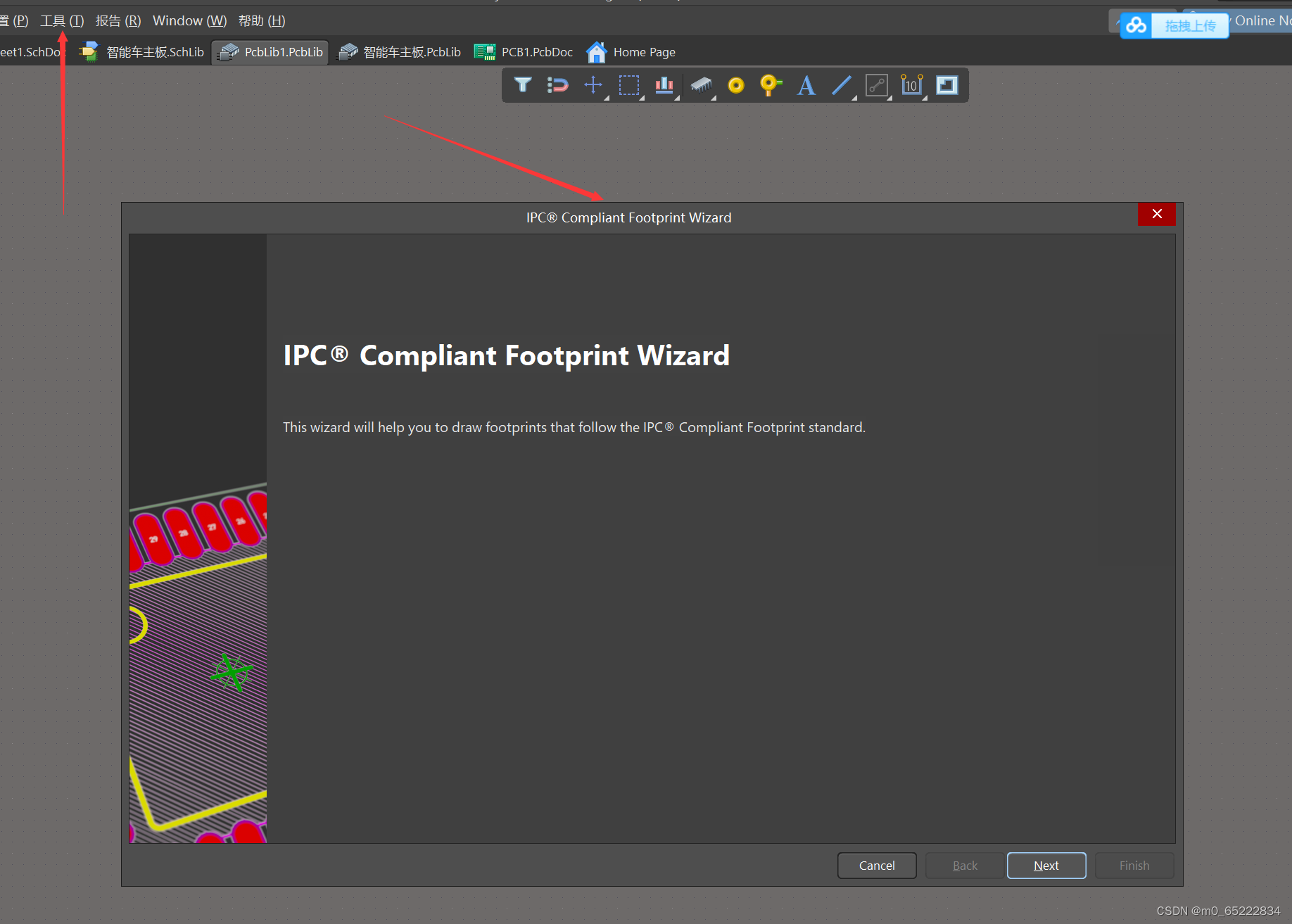

工具里面

 选择类型

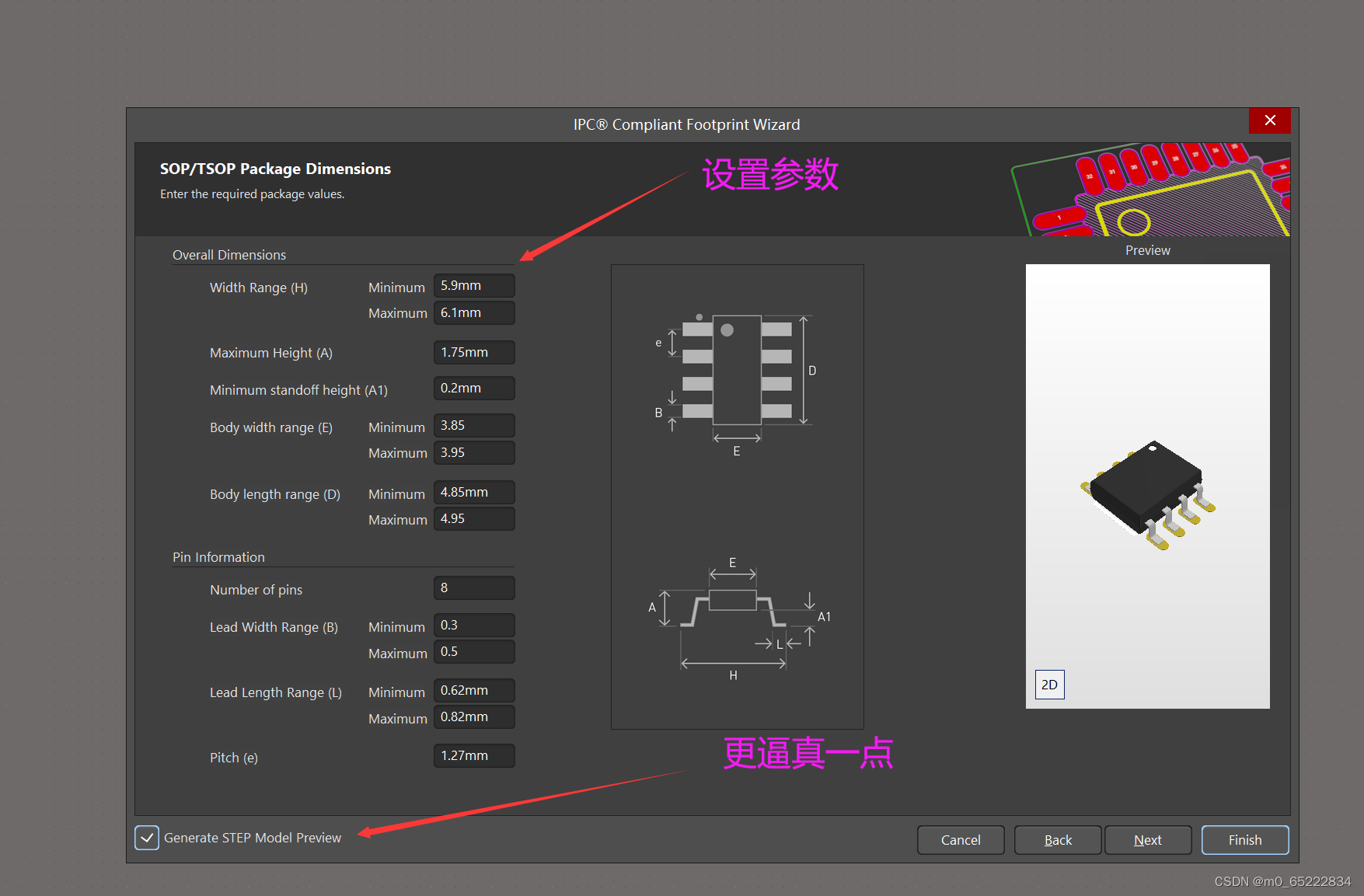

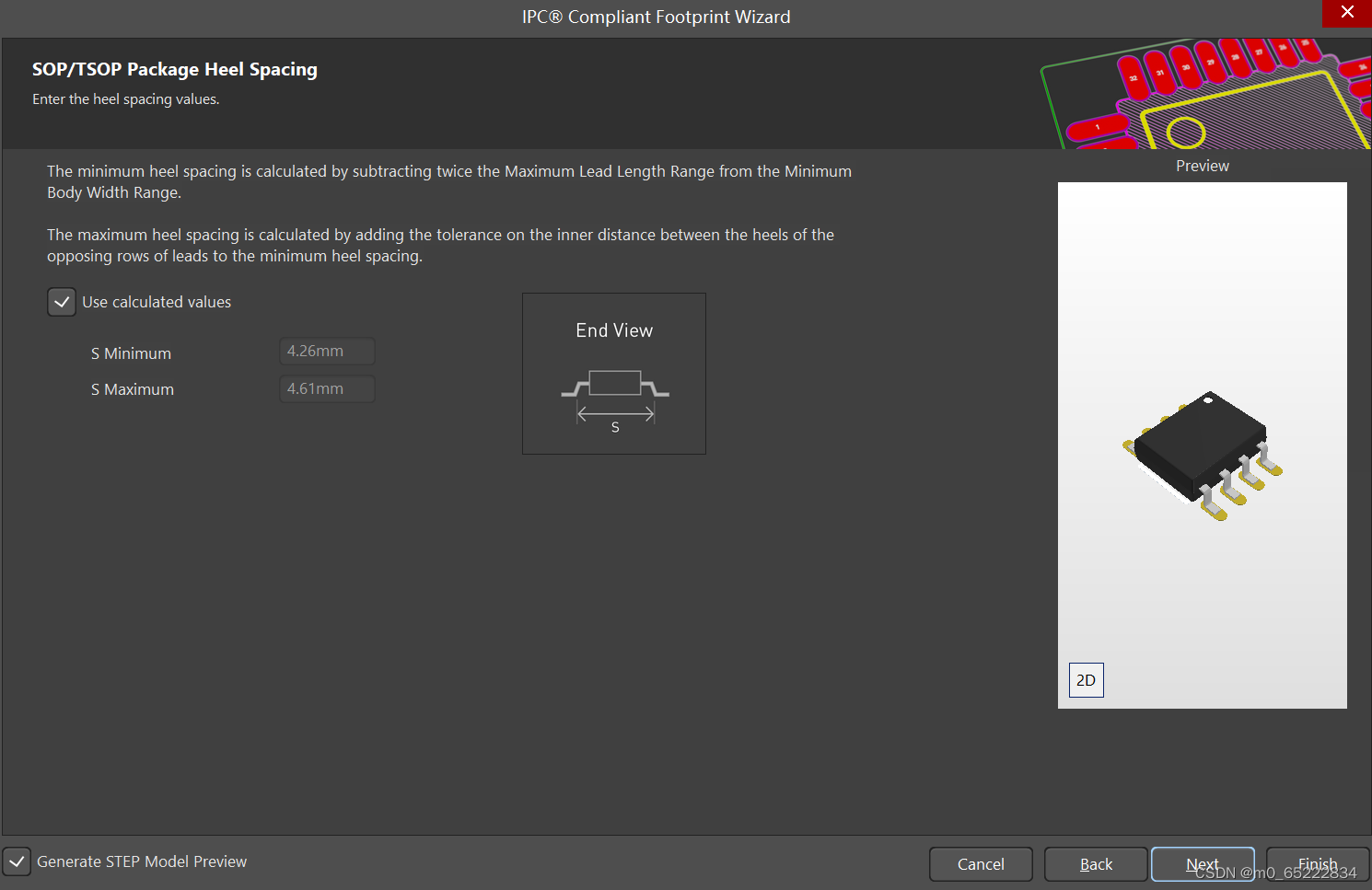

 设置参数

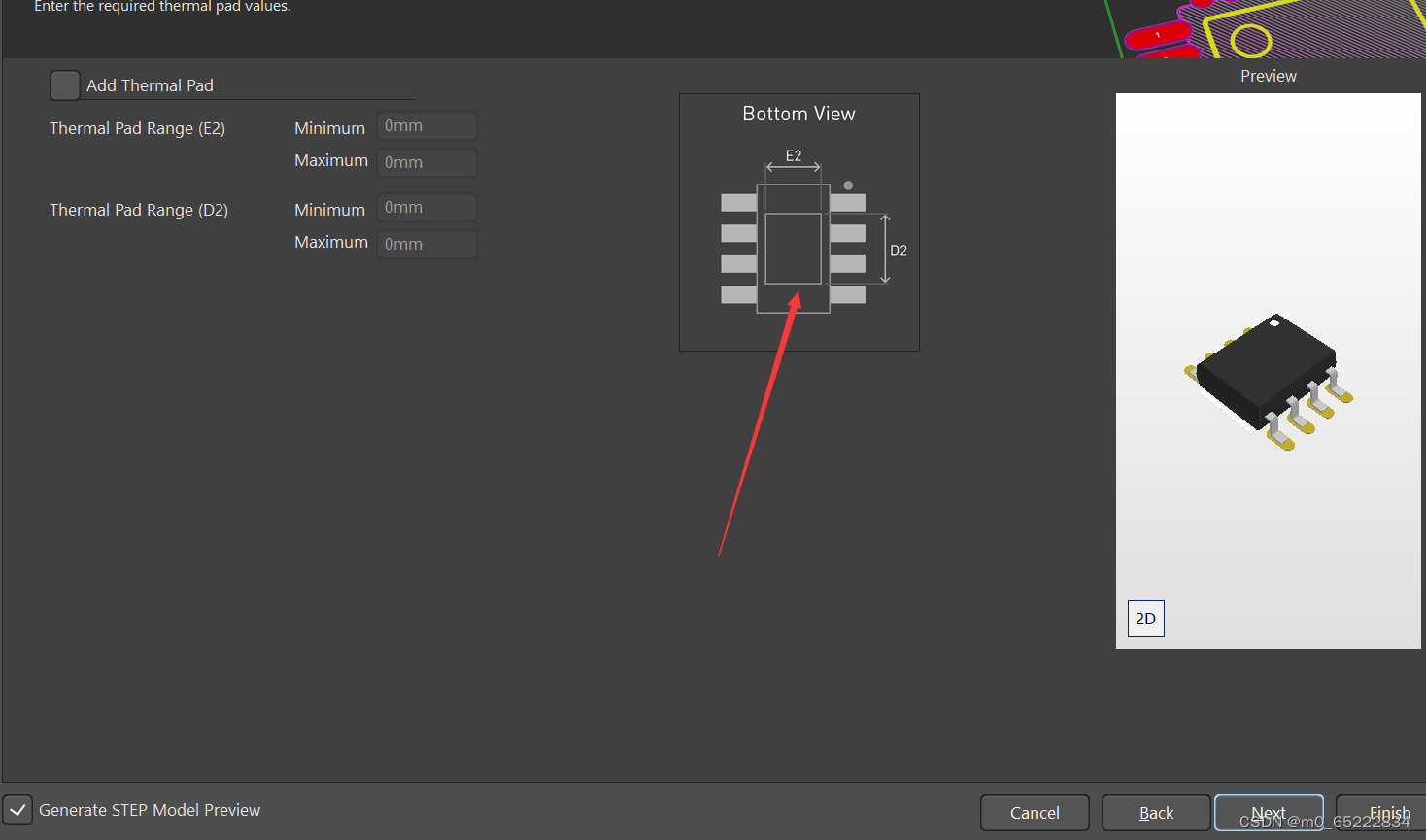

 这步是问加不加中间的焊盘

 这步是计算什么参数，一般就直接默认

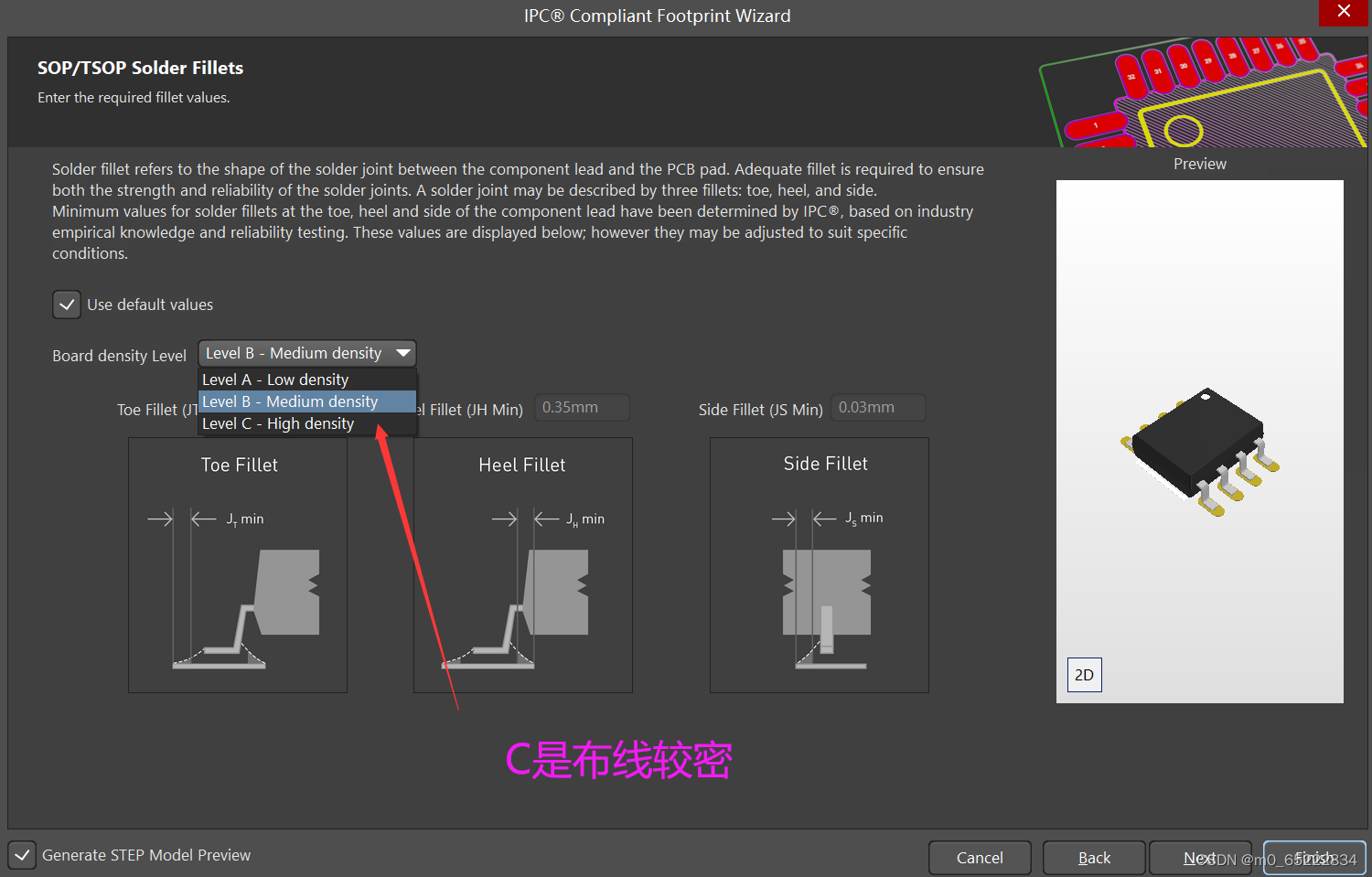

 下面一个取决于你的布线密度

 后面一直下一步（最后一个步骤可以选是否创在现有库中）

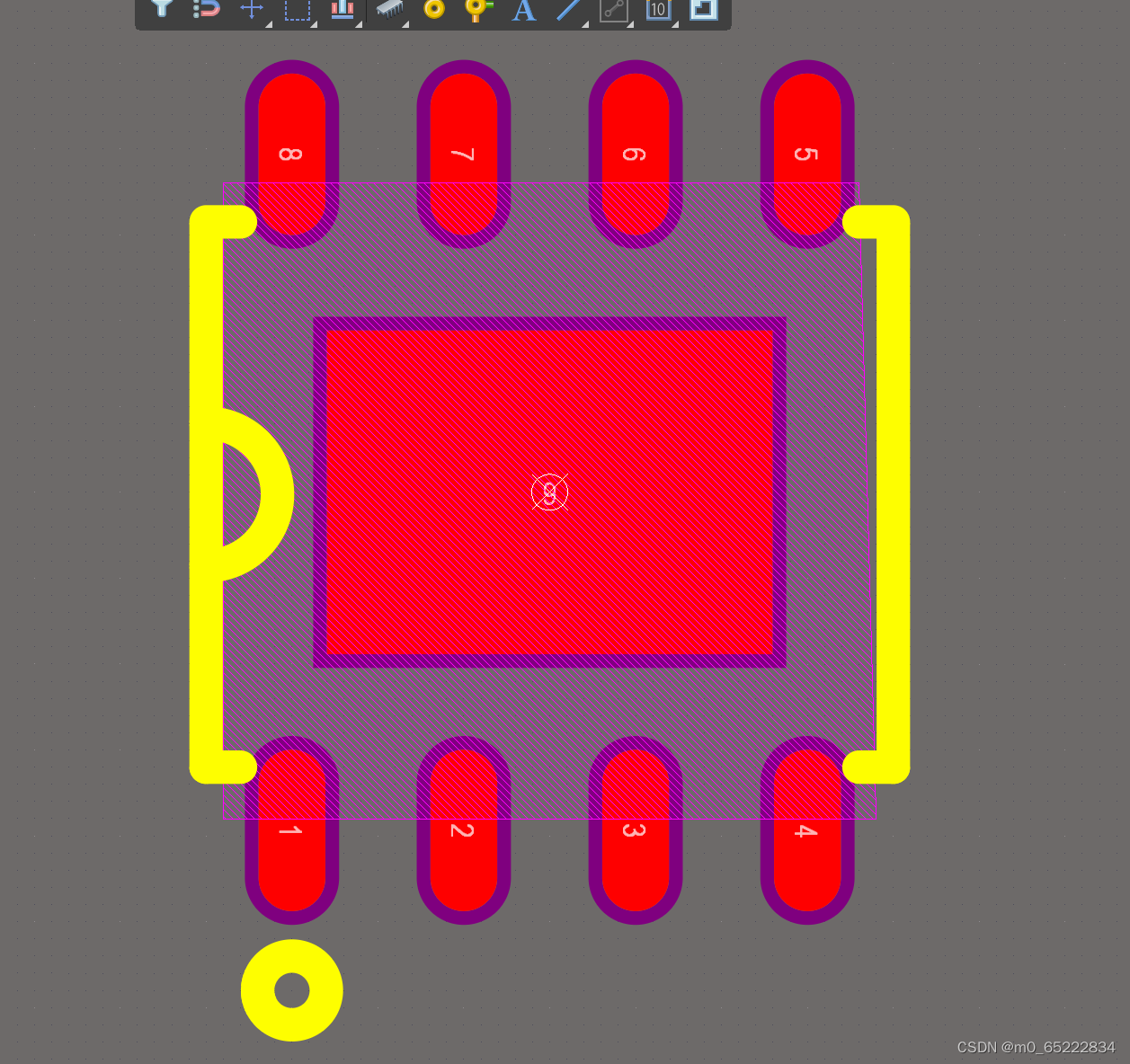

做出来了

ctrl+D 可以切换3D

按住shift可以转方向



 ————————————常用PCB封装的调用————————————————————

 （1）有现成的PCB

设计——生成PCB库（DP）

直接把现有的PCB上的所有元件生成库，然后复制粘贴到自己的库里（合并几个库）

（也可以不生成库，直接复制PCB上的元件，粘贴到自己库的列表页）

（2）导别的库

—————————————————3D————————————————————————

放置——3D元件体，可以绘制3D模型（一般就放在机械一层）

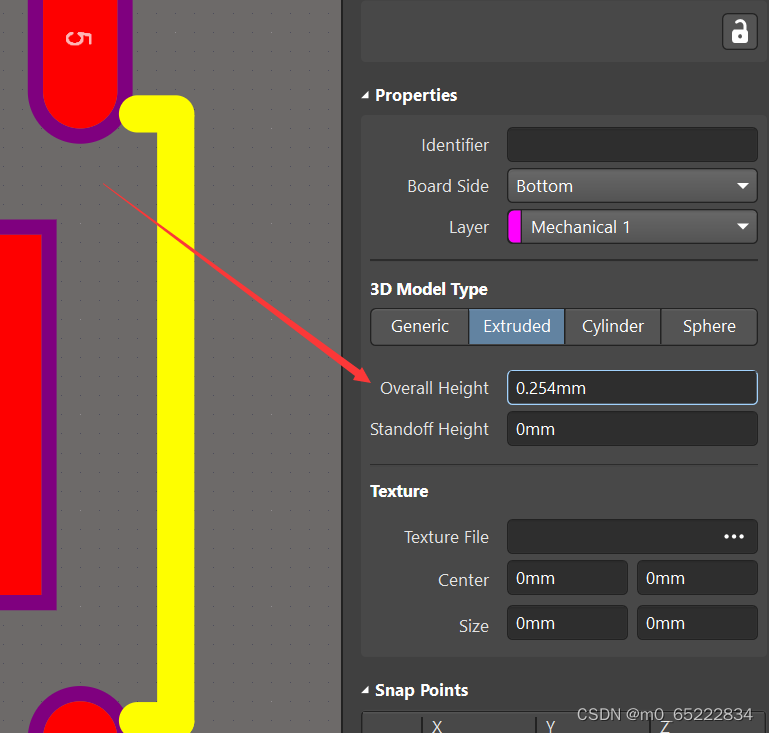

下图设置高度

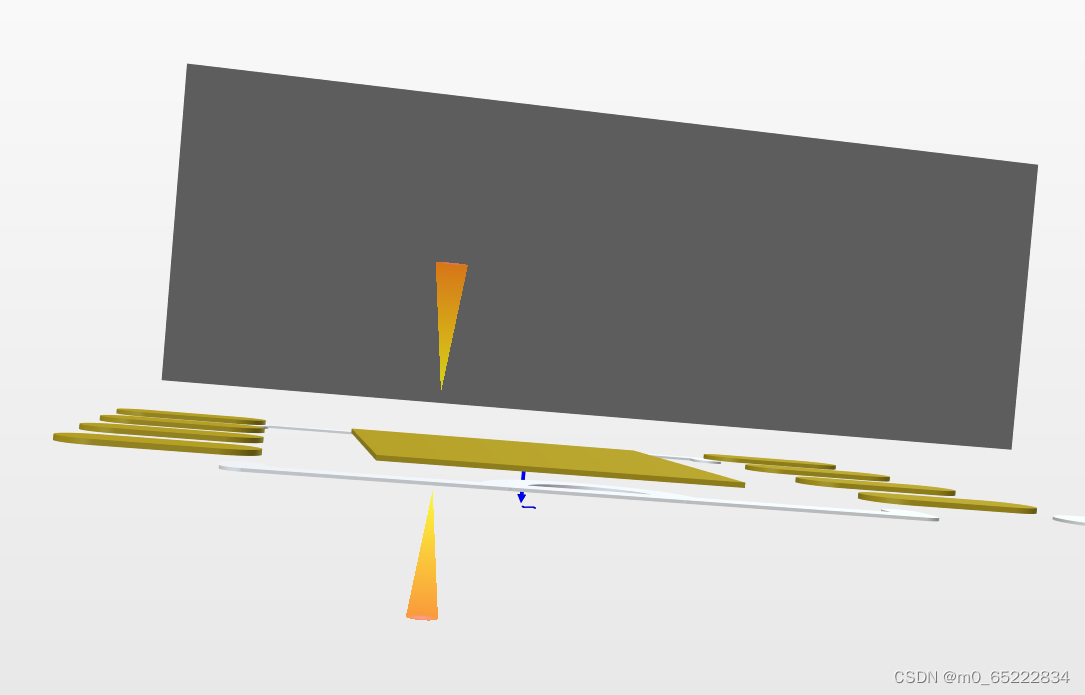

【下一行是悬浮 我不懂为啥我悬浮是0，看3D图也是悬着】

shift+space可以切换线的状态



 ————导入————

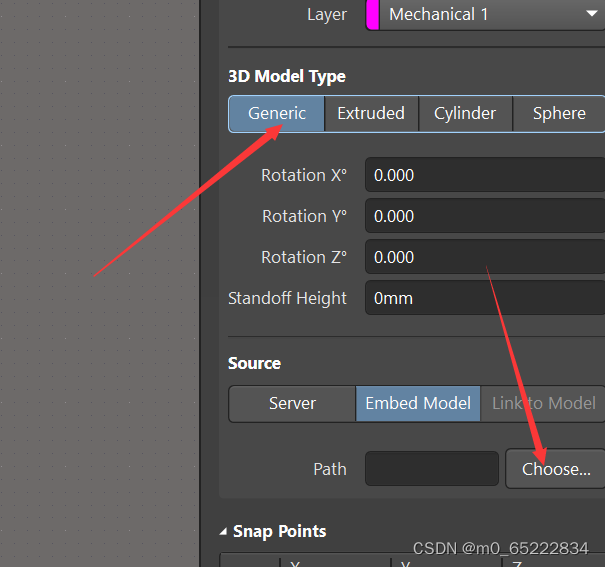

可以从这里从文件导入（或者是放置——3Dbody）
