将Visio另存为图形或图像文件

较新的桌面版本

在 Visio 中，可以将图表保存为 PDF 格式。 或者，你可以将其保存为图像文件 (JPEG、PNG、SVG 或其他格式) 在其他位置使用。

将图表另存为 PDF

1.选择“文件” > “导出”。

2.在"导出"下，选择"创建 PDF/XPS 文档"。

3.在"创建 PDF/XPS 文档"下，选择"创建 PDF/XPS"。

4.单击“另存为”。

5.选择 " 选项"，确定要包括在 PDF 文件中的页面。

·默认情况下，PDF 中将包含所有页面。 若要更改该选项，请在"页面范围 "下选择一个选项。

·PDF 将符合文档文件的页面Visio布局。

·有关其他选项的信息，请参阅有关 PDF 选项的详细信息。

6.导航到要保存文件的文件夹，然后选择"发布"。

将图表另存为 PNG、JPG、SVG 或 EMF 图像

1.选择“文件” > “导出”。

2.在"导出"下，选择"更改文件类型"。

3.在 "保存绘图"下的" 图形文件类型 "部分中，选择要 (PNG、JPG、EMF 或 SVG) 。

4.选择“另存为”。

5.导航到要保存文件的文件夹，然后选择"保存"。

6.(如果已选择 PNG 或 JPEG 格式) 将基于所选图像格式显示其他选项：

·阅读 PNG 输出选项

·阅读 有关 JPG 输出选项的信息

以另一种图像文件格式保存图表像

其他图像文件格式可用：.gif、.tif、.bmp 和 .wmf。

1.选择“文件” > “导出”。

2.在"导出"下，选择"更改文件类型"。

3.在"保存绘图"下的"其他文件类型"部分中，选择"另存为另一文件类型"。

4.选择“另存为”。

5.在对话框中，打开" 另存为类型 "列表，然后选择需要的格式。

6.导航到要保存文件的文件夹，然后选择"保存"。

7.将基于所选图像格式显示其他选项：

·阅读 有关 TIFF 输出选项的信息

·阅读 有关 GIF 输出选项的信息

·阅读 有关 BMP 输出选项的信息

错误 920

一些用户尝试另存为映像时遇到错误920。 这很可能是由两种因素之一导致的：

·一个或多个对象位于工作区 Visio 外部， Visio 无法将其完全适应视图，从而在图像中呈现它们。

·图像的分辨率设置为高于 Visio 分辨率。

Web

在 Visio 中，可以将图表保存为 PDF 格式，也可以将其保存为 JPEG 或 PNG (图像) 。

将图表另存为 PDF

将 PDF 保存到Visio 网页版 时，图表的所有页面都包含在 PDF 文件中，与绘图中的页面 Visio 相匹配。

1.选择“文件”>“另存为”。

2.在"另存为"下，选择"下载为 PDF"。
绘图会立即保存到标准下载文件夹。

将图表另存为图像文件

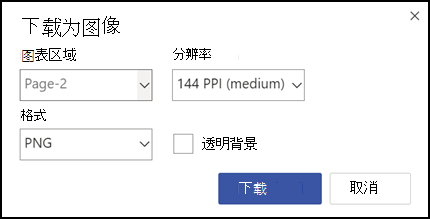

1.选择“文件”>“另存为”。

2.在"另存为"下，选择"下载为图像"。

3.在 "图示区域"下，选择要保存的页面。 (每个页面都保存为单独的图像文件。)

4.选择"分辨率"。 (分辨率越高，图像的质量就越好。)

5.在"格式"下，选择"PNG"或"JPEG"。

6.如果要另存为 PNG，可以选择透明背景。 (如果不选择透明背景，则图像的背景颜色与图表的颜色相同，无论是白色还是其他颜色。)

7.选择下载。

图像文件或文件将立即保存到计算机的 Downloads 文件夹中。 如果在步骤 3 中选择了多个页面，图像文件将保存在压缩.zip文件中。 若要访问图像文件.zip，请右键单击它，然后选择"全部提取"。

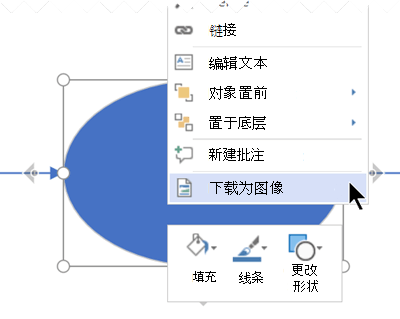

"下载为 PNG"的快捷方式

编辑绘图时， Visio 选择一个或多个形状时，右键单击菜单上会提供"下载为图像"功能。 此选项会立即下载所选形状的 PNG 图像。 图片没有透明背景，并且图像的分辨率为 144 像素/英寸 ， ("设置 ) 。

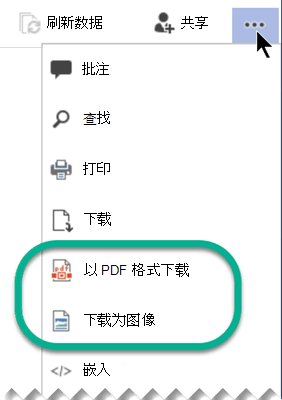

在"视图"模式下查找"下载"选项

查看绘图时Visio 窗口顶部的三点"显示更多命令"菜单上也提供了"下载为图像"和"下载为PDF"功能。

这些选项是立即下载文件的快捷方式：

·下载为图像以中等分辨率保存当前页面， (每英寸 144 像素) 无透明背景.

·下载为 PDF 将保存包含当前绘图文件中每个页面的文件。

2010

在 Visio 中，可以将图表保存为 PDF 格式。 或者，你可以将其保存为图像文件 (JPG、PNG、SVG 或其他格式) 在其他位置使用。

将图表另存为 PDF

将图表另存为 PDF 时， Visio 网页版 。

1.选择“文件” > “导出”。

2.在"导出"下，选择"创建 PDF/XPS 文档"。

3.在"创建 PDF/XPS 文档"下，选择"创建 PDF/XPS"。

4.单击“另存为”。

5.选择 " 选项"，确定要包括在 PDF 文件中的页面。

·默认情况下，PDF 中将包含所有页面。 若要更改该选项，请在"页面范围 "下选择一个选项。

·PDF 将符合文档文件的页面Visio布局。

·有关其他选项的信息，请参阅有关 PDF 选项的详细信息。

6.导航到要保存文件的文件夹，然后选择"保存"。

将图表另存为 PNG、JPG、SVG 或 EMF 图像

1.选择"文件>保存&发送"。

2.选择“更改文件类型”。

3.在 "图形文件类型"下，选择要用于 PNG、JPG、EMF 或 SVG (的图像) 。

4.选择“另存为”。

5.在对话框中，导航到要保存文件的文件夹，然后选择"保存"。

以另一种图像文件格式保存图表

其他图像文件格式可用：.gif、.tif、.bmp 和 .wmf。

1选择"文件>保存&发送"。

2.选择“更改文件类型”。

3.在"其他文件类型"下，选择"另存为另一文件类型"。

4.选择“另存为”。

5.在对话框中，打开" 另存为类型 "列表，然后选择需要的格式。

6.导航到要保存文件的文件夹，然后选择"保存"。
