Visio导出eps格式图片

文章目录

如何使用Visio绘图然后导出.eps格式的图片呢？这个过程需要用到Adobe Acrobat，使用Adobe Acrobat的虚拟打印功能，可以导出.eps格式的图片。

1. Visio中使用Adobe Acrobat虚拟打印

首先在Visio中选中图片区域

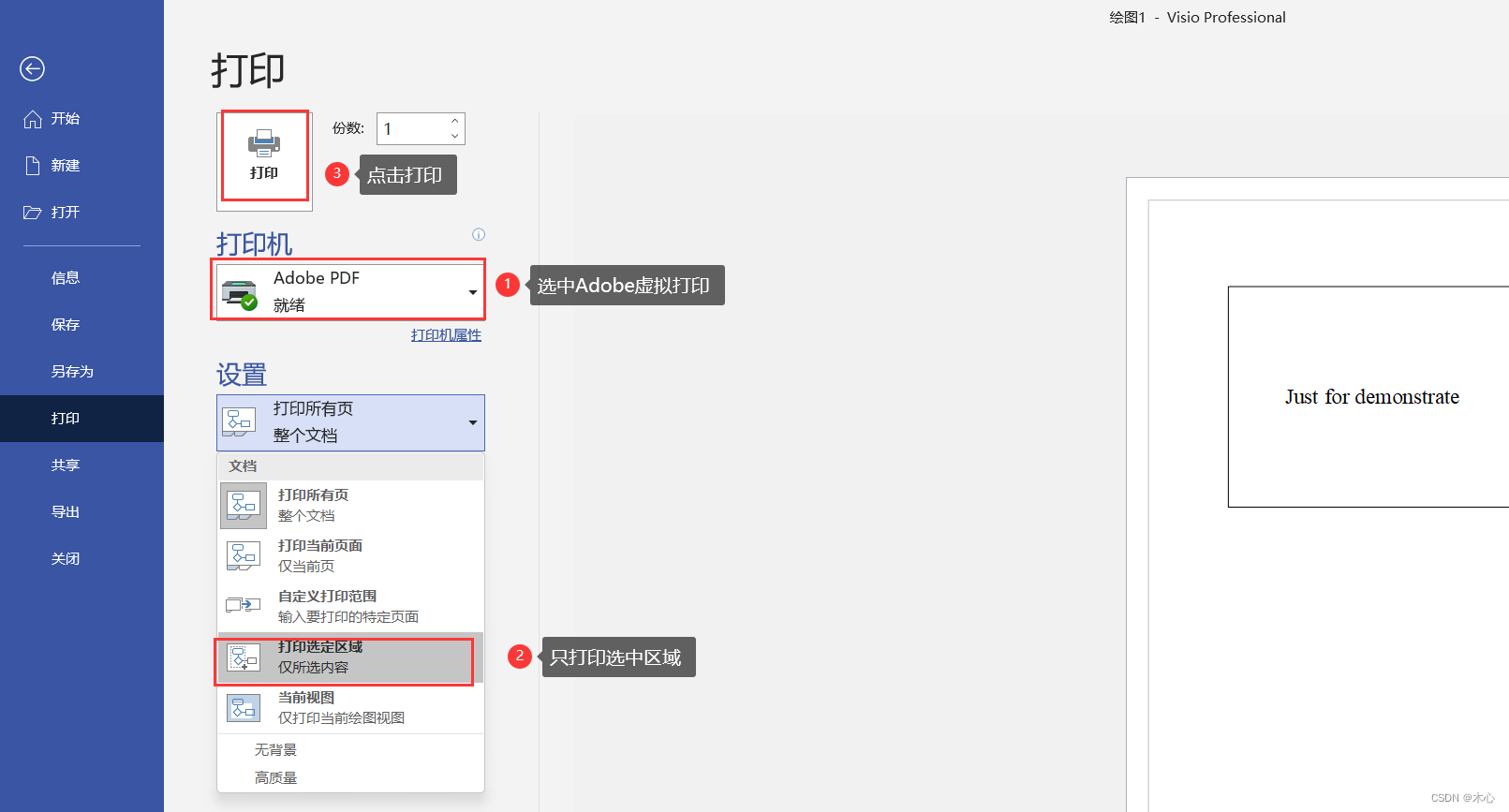

然后使用Adobe Acrobat进行虚拟打印


2. Adobe Acrobat中裁剪并另存为eps格式

点击编辑PDF

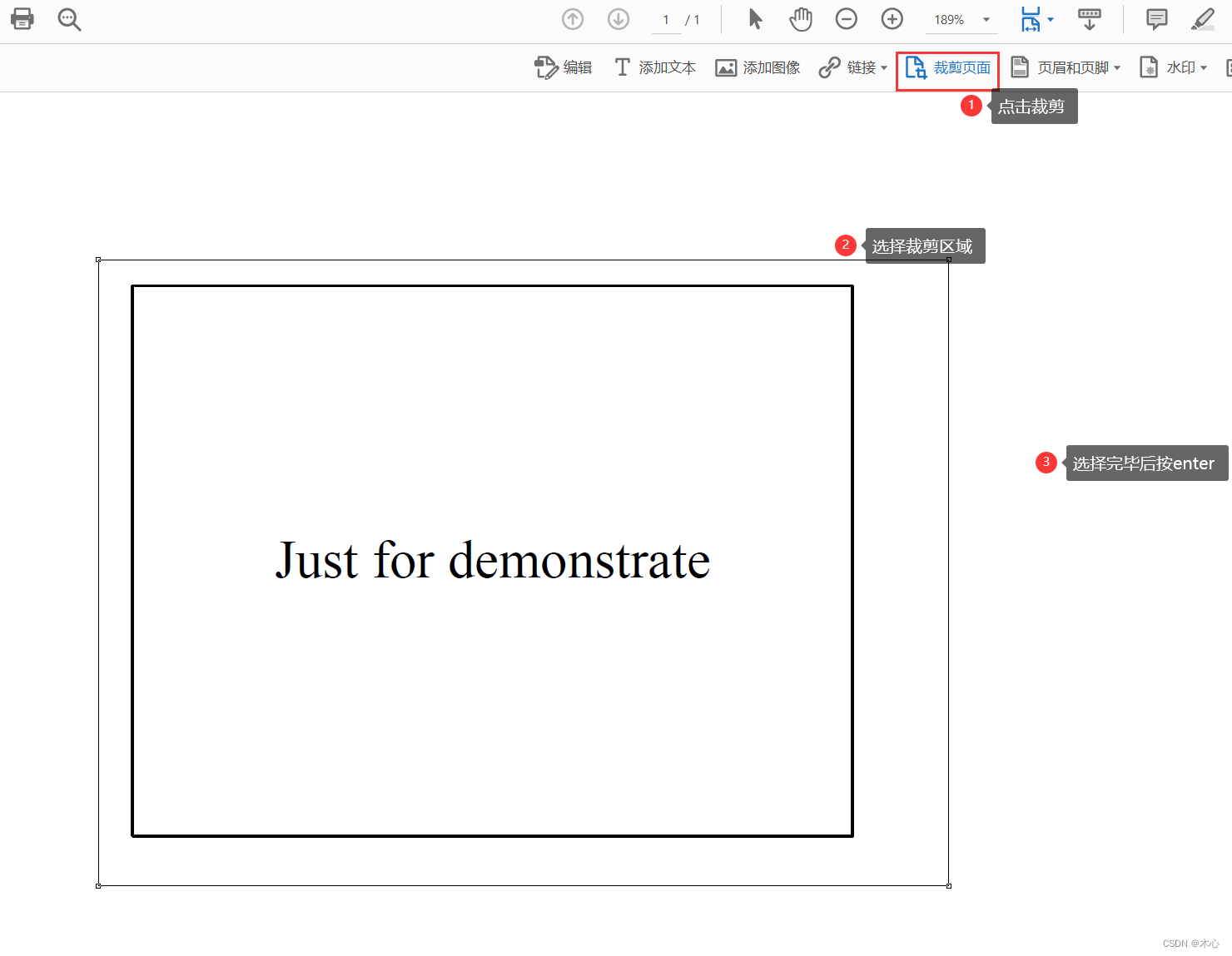

进行裁剪，首先选择裁剪区域，然后点击Enter进行确认

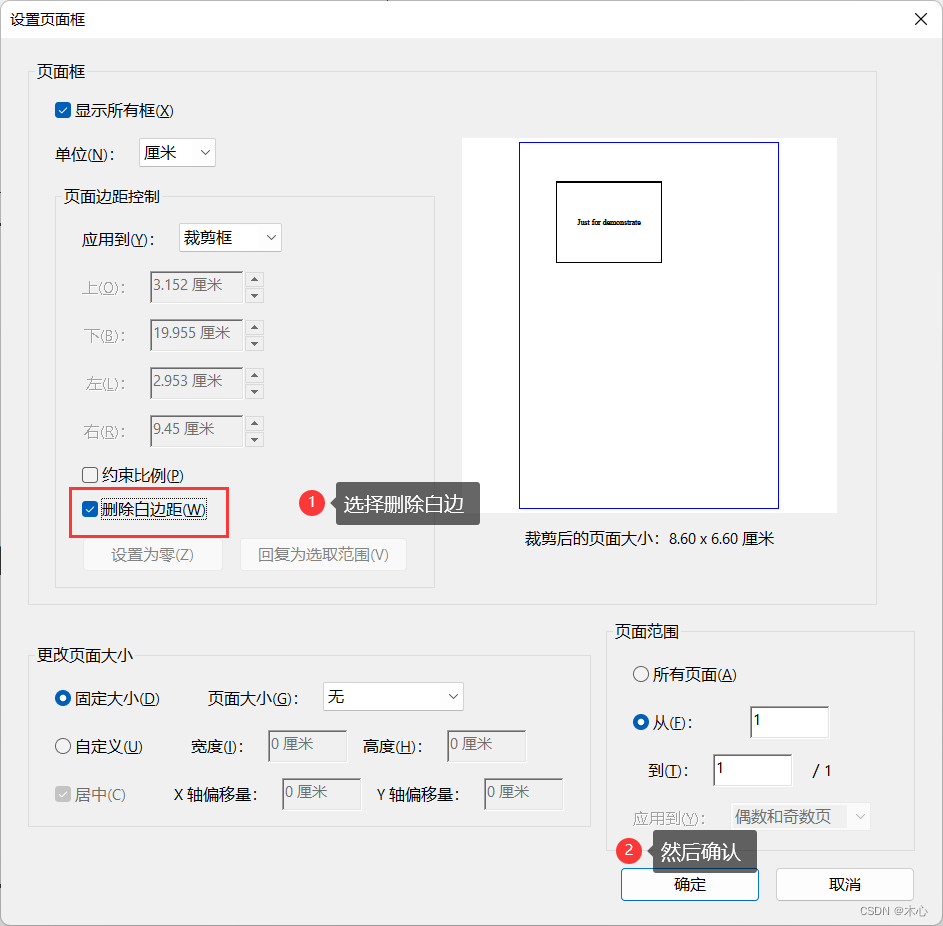

然后选择删除白边并且确认

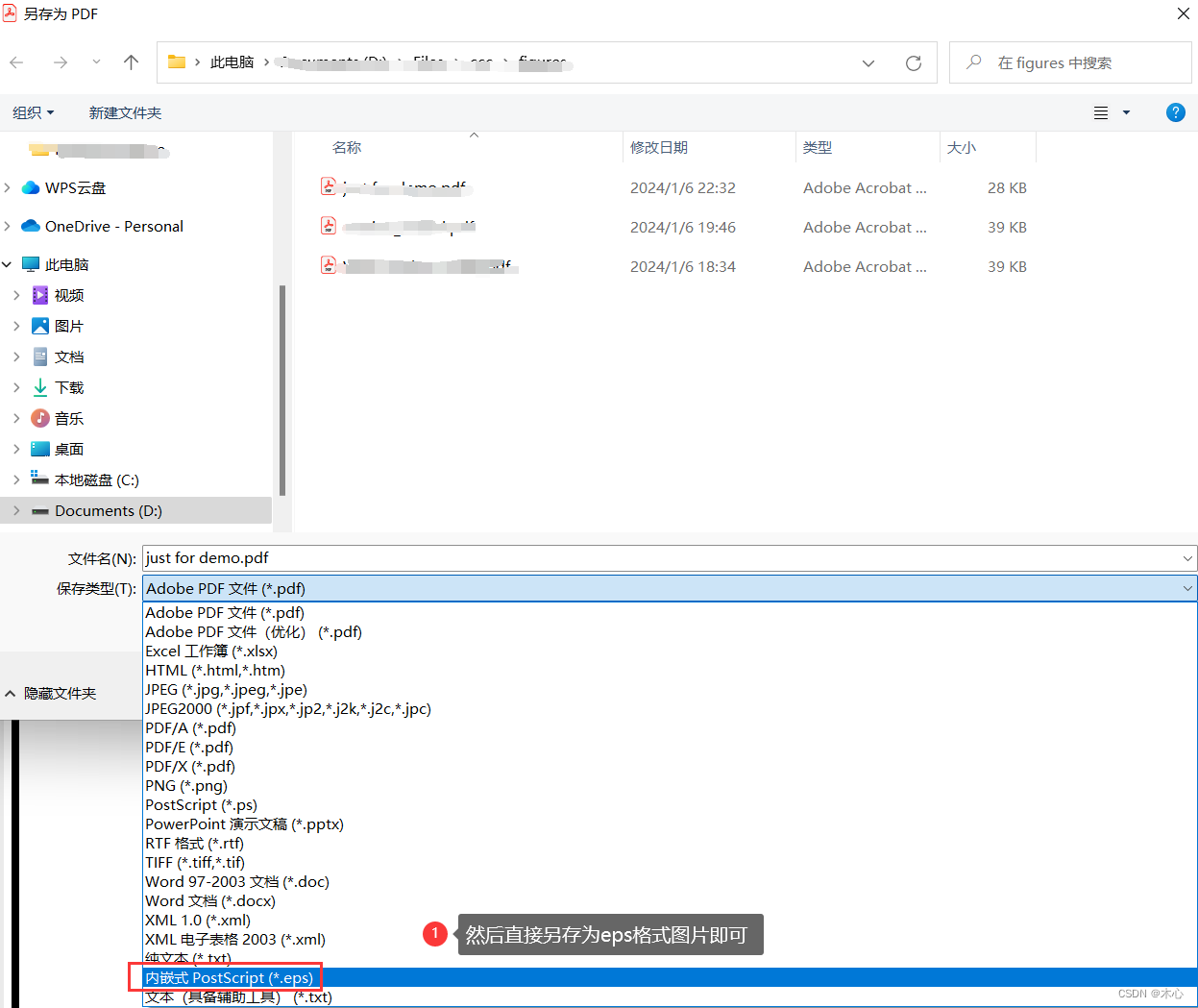

然后直接另存为eps格式图片即可
