Origin做聚类分析并利用聚类插件绘制热力图

1.聚类分析

1.1 K均值聚类

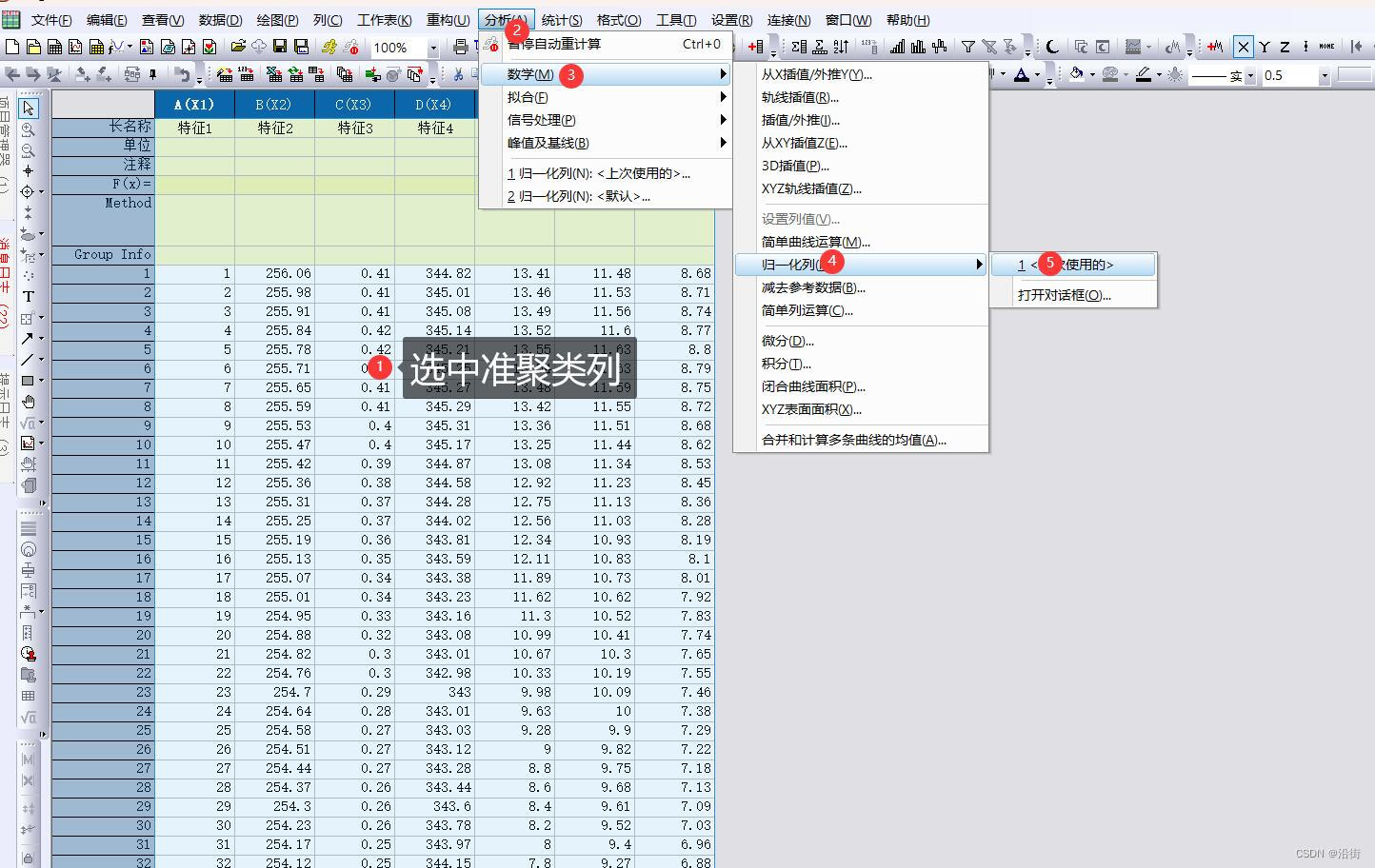

        step1、首先进行归一化，具体步骤如图1-1所示：

图1-1

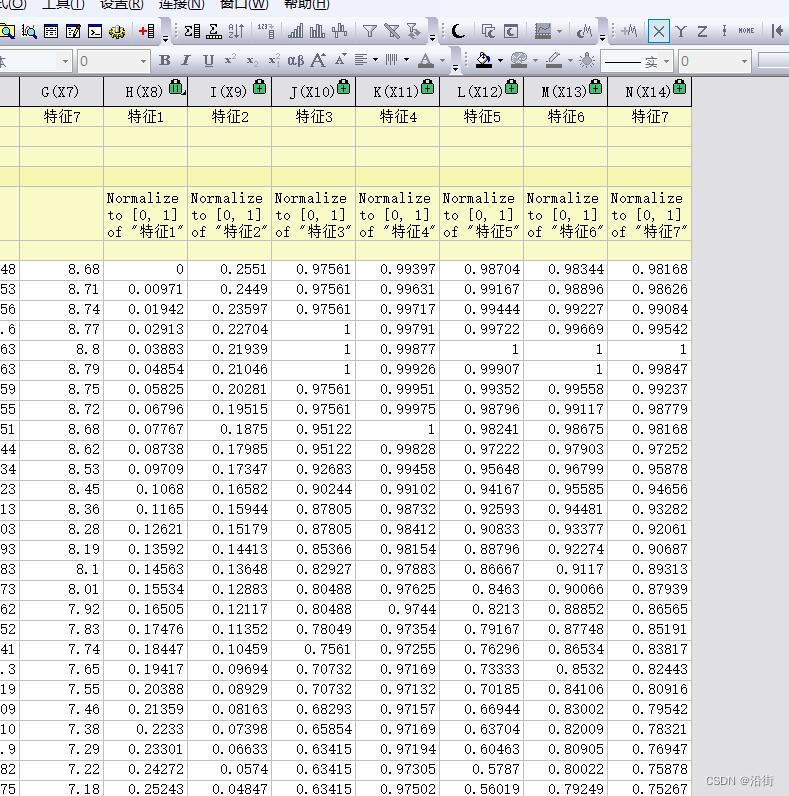

        操作后得到归一化值如图1-2所示：

图1-2

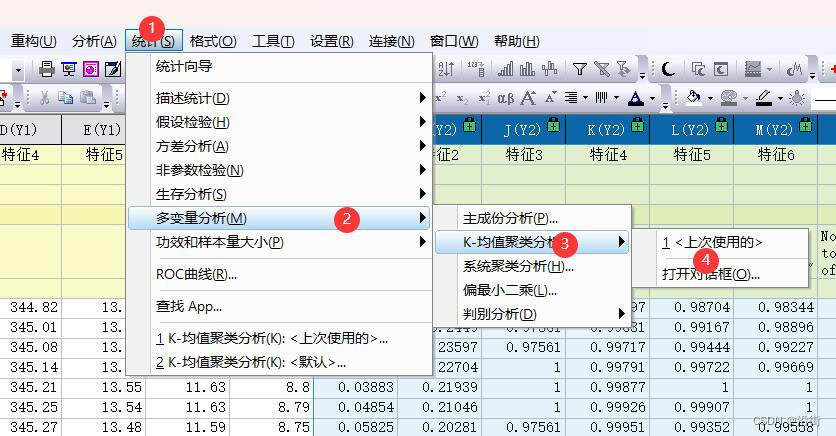

        step2、执行K均值聚类分析，如图1-3所示，选中聚类列，接着点击“统计”—“多变量分析”—“K-均值聚类分析”—“上次使用的/打开对话框”

图1-3

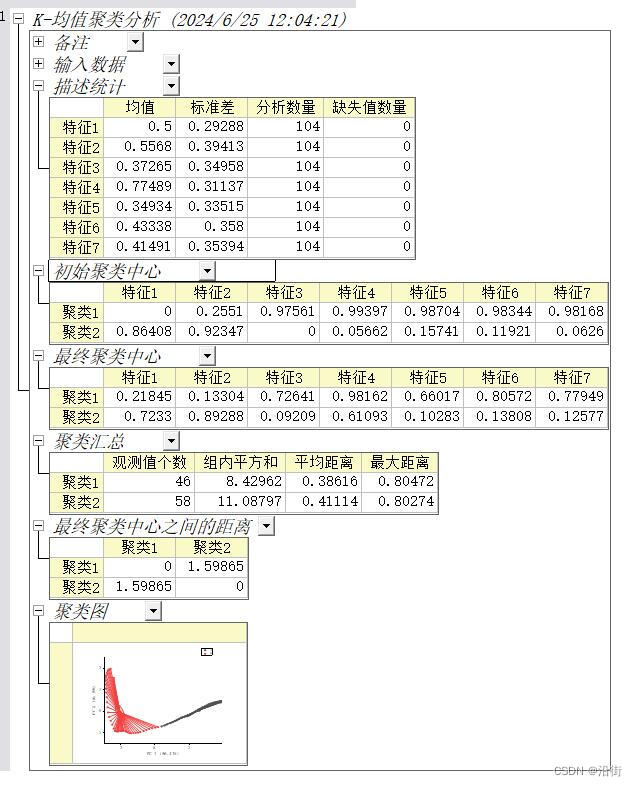

        result1：执行结果如图1-4所示：

图1-4

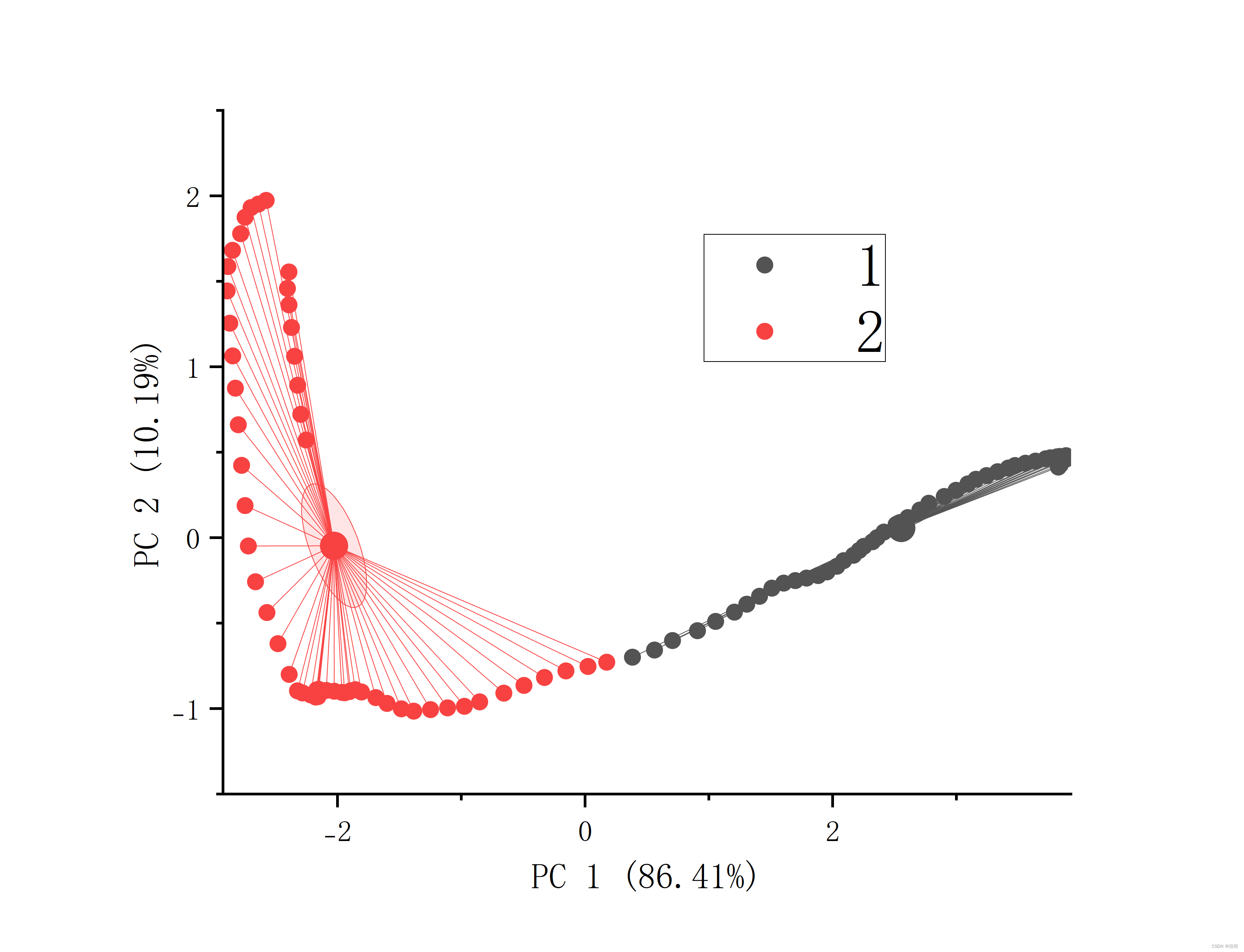

result2：聚类图如图1-5所示：

图1-5

1.2 层次聚类分析

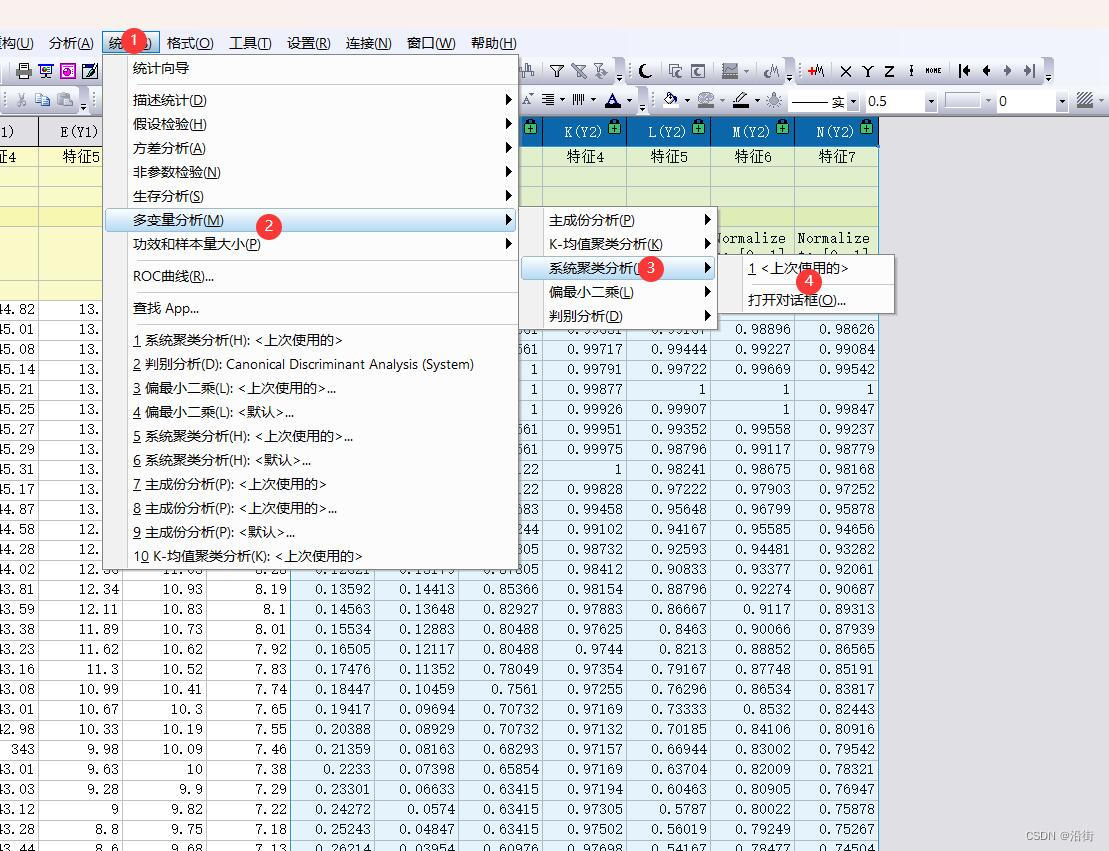

        如图1-6所示，层次聚类分析的执行方法与K均值聚类相似，选中聚类列，接着点击“统计”—“多变量分析”—“系统聚类分析”—“上次使用的/打开对话框”

图1-6

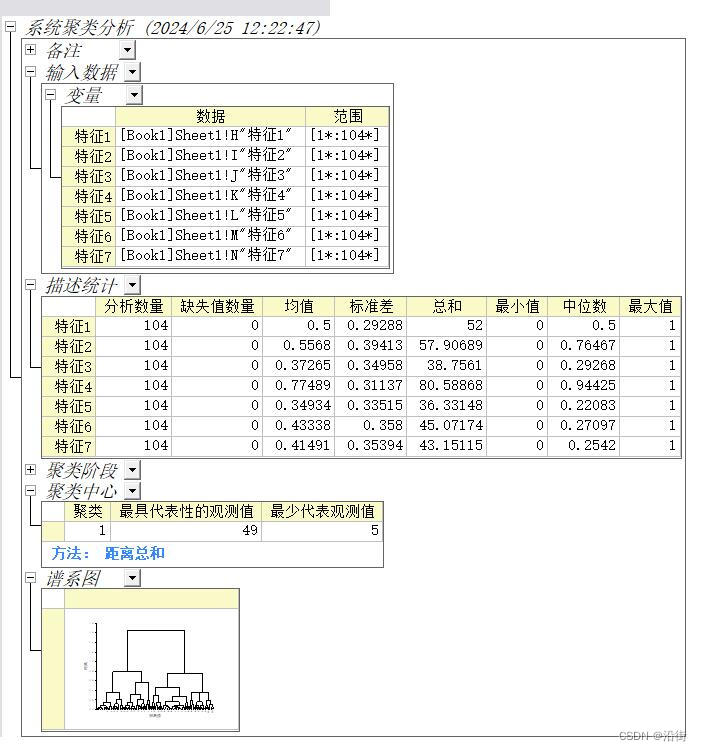

         执行结果如图1-7所示：



图1-7

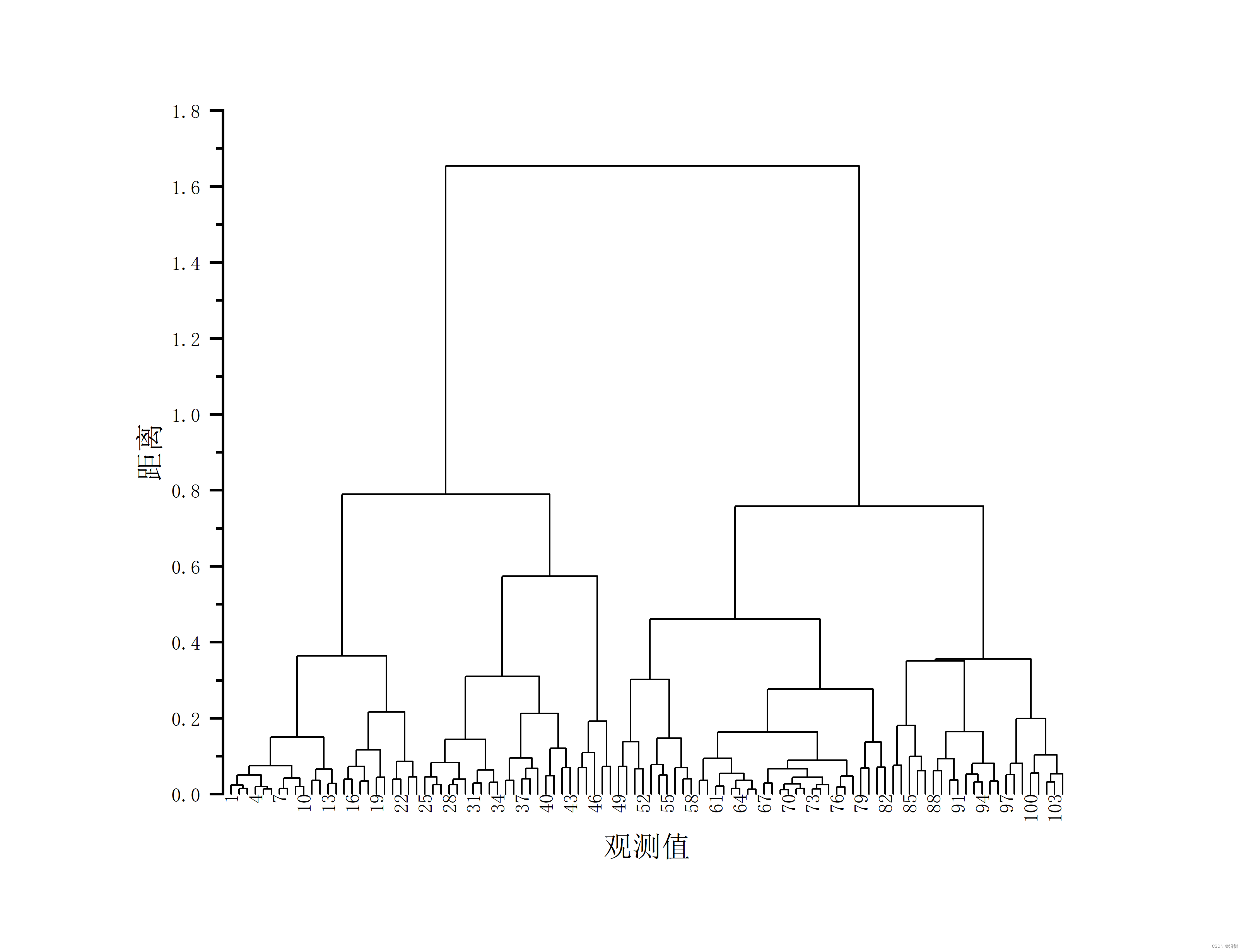

        绘制图像如图1-8所示：

图1-8

2.origin聚类插件绘图

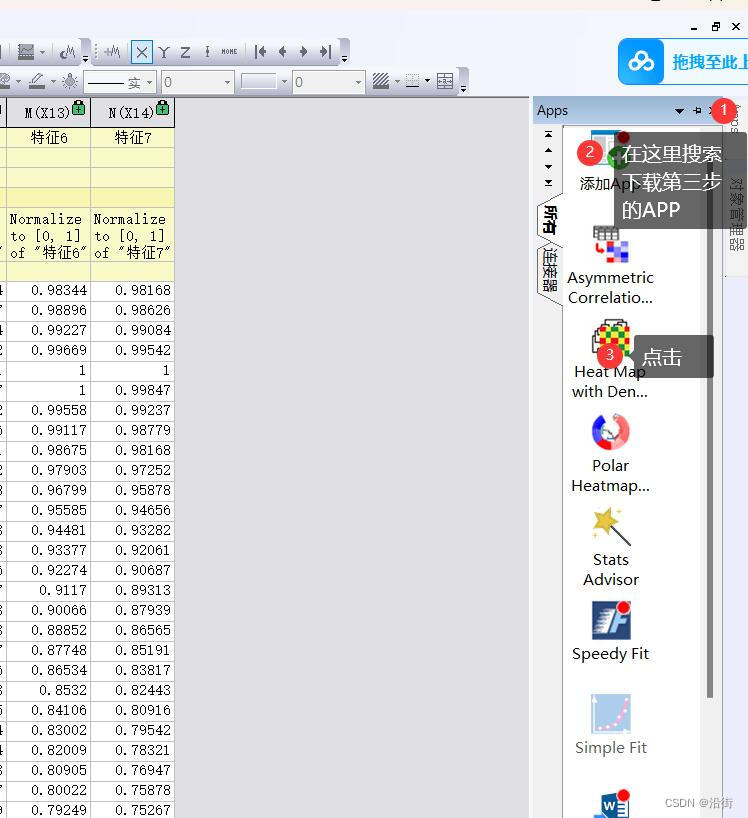

        在使用聚类APP进行聚类绘图前最好还是先归一化，此处在上一步已经归一化，这里不再展示。 如果是正版就可以直接在APP项目里下载安装插件，不过我的origin是盗版的也可以，选中聚类列如图2-1所示进行绘制：

图2-1

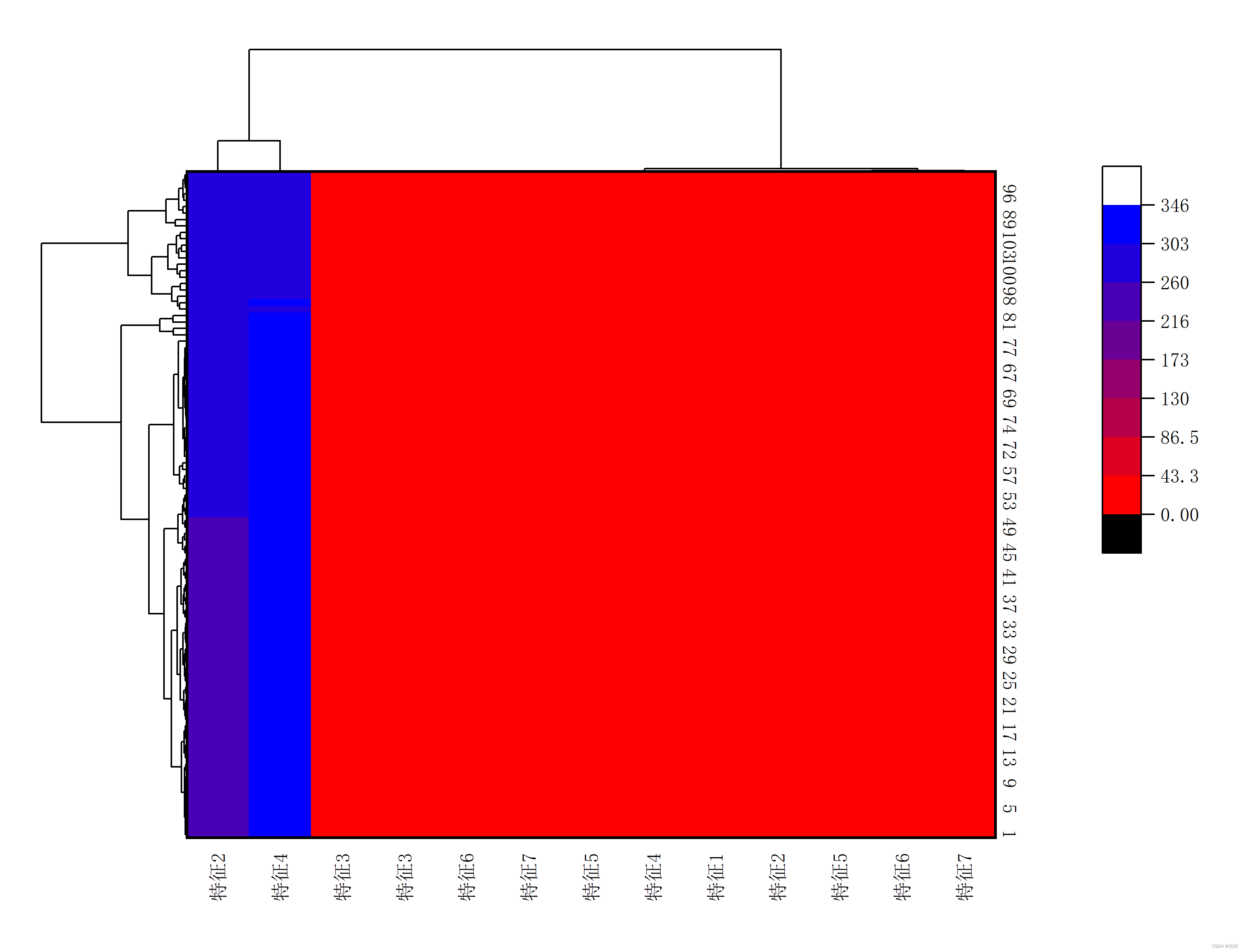

        得到结果如图2-2所示：

图2-2

        同样可以采用图2-3的另一APP进行环形聚类图的绘制。

图2-3

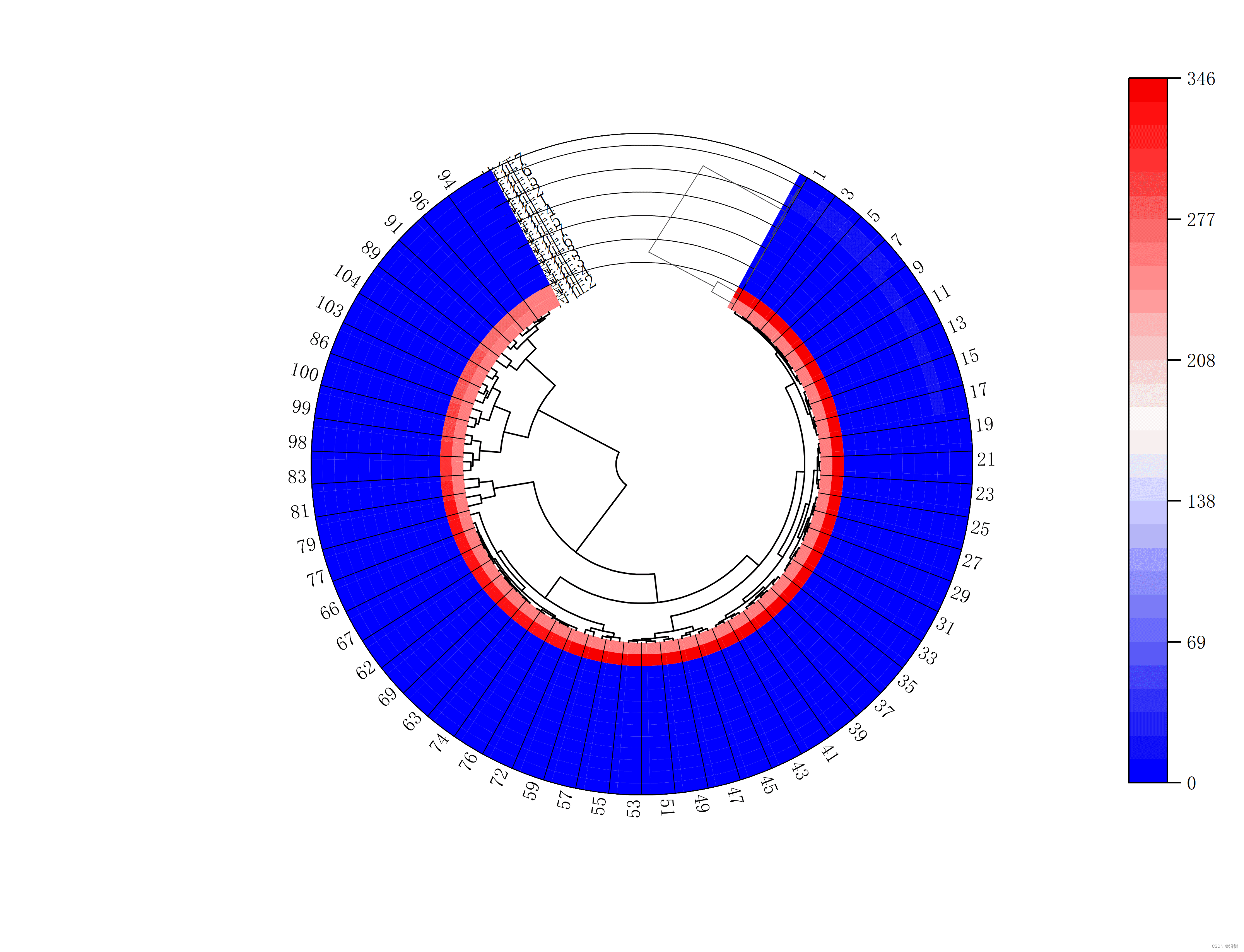

        得到结果如图2-4所示:

图2-4
