通信协议——IIC协议

一. 什么是IIC协议

IIC（Inter-Integrated Circuit）协议是一种同步串行通信接口，它采用半双工工作模式，即在同一时间只能进行单向的数据传输。总线由两条信号线组成：一条是数据线SDA（Serial Data Line），用于传输数据；另一条是时钟线SCL（Serial Clock Line），由主设备提供时钟信号，以确保所有连接到总线的设备同步进行数据交换。

在I2C总线上，每个从设备都有一个唯一的地址，主设备通过发送这个地址来选择与其通信的目标设备。由于支持多主控功能，多个具备主控能力的设备可以在同一总线上竞争控制权，并通过硬件仲裁机制避免冲突。

由于其物理接口简单且占用线路少，I2C被广泛应用于嵌入式系统和电子设备中，方便连接各种低速外设，例如传感器、存储器、时钟芯片等。同时，I2C支持多种速度等级，能满足不同应用环境对数据传输速率的需求。

IIC总线结构：

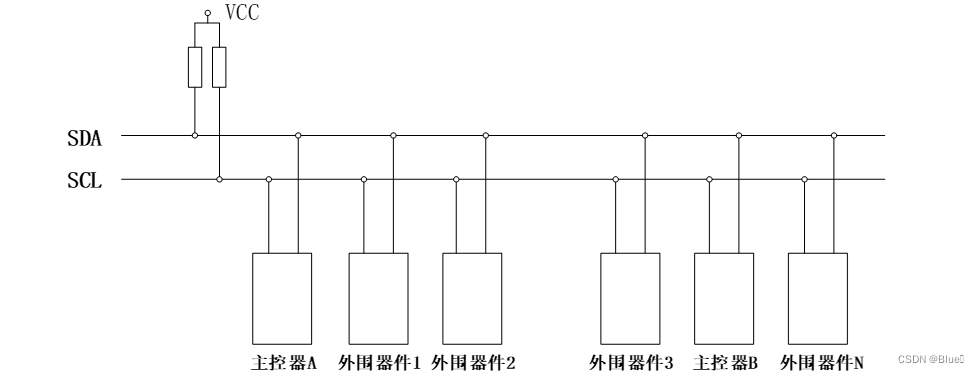

① 由时钟线SCL和数据线SDA组成，并且都接上拉电阻，确保总线空闲状态为高电平

② 总线支持多设备连接，允许多主机存在，每个设备都有一个唯一的地址

③ 连接到总线上的数目受总线的最大电容400pf限制

④ 数据传输速率：标准模式100k bit/s  快速模式400k bit/s 高速模式3.4Mbit/s

二. IIC协议时序

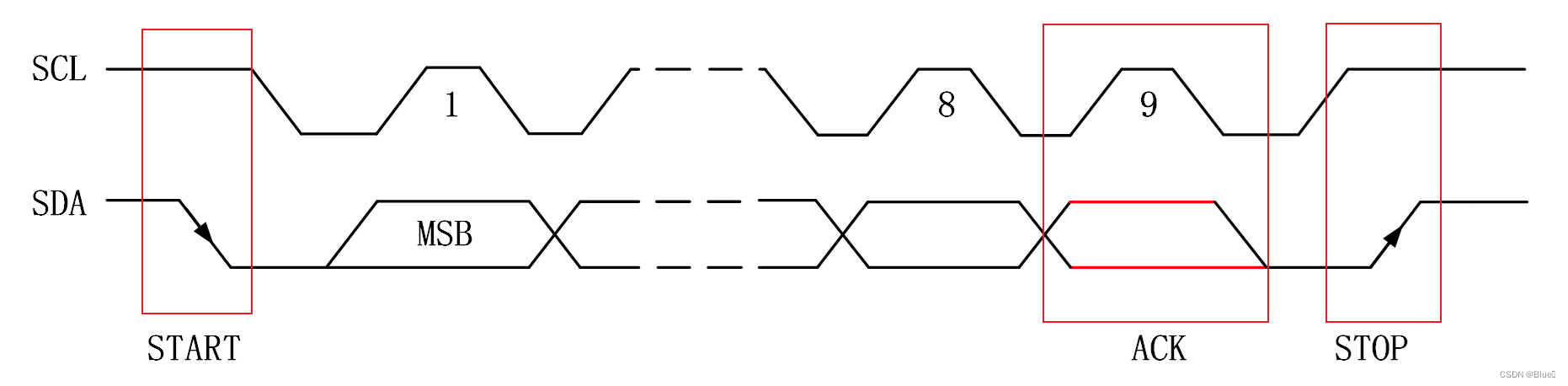

起始信号(S)：当SCL为高电平时，SDA从高电平变为低电平

停止信号(P)：当SCL为高电平时，SDA从低电平变为高电平

应答信号：上拉电阻影响下SDA默认为高，而从机拉低SDA就是确认收到数据即ACK，否则NACK

2.1 起始信号的相应代码

//产生IIC起始信号
void IIC_Start(void)
{
	SDA_OUT();     //sda线输出
	IIC_SDA=1;
	IIC_SCL=1;
	delay_us();
 	IIC_SDA=0;
	delay_us();
	IIC_SCL=0;    //钳住I2C总线，准备发送或接收数据
}

2.2 停止信号的相应代码

//产生IIC停止信号
void IIC_Stop(void)
{
	SDA_OUT();//sda线输出
	IIC_SCL=0;
	IIC_SDA=0;
 	delay_us();
	IIC_SCL=1;
	IIC_SDA=1;//发送I2C总线结束信号
	delay_us();
}

2.3 应答信号的相应代码

u8 IIC_Wait_Ack(void)
{
	u8 ucErrTime=0;
	SDA_IN();      //SDA设置为输入
	IIC_SDA=1;delay_us();//主机释放SDA线
	IIC_SCL=1;delay_us();

	while(READ_SDA)//SCL高电平读取SDA状态
	{
		ucErrTime++;
		if(ucErrTime>250)
		{
			IIC_Stop();//SDA高电平表示从机nack
			return 1;
		}
	}
	IIC_SCL=0;//SCL低电平表示结束ACK检查
	return 0;
}

//产生ACK应答
void IIC_Ack(void)
{
	IIC_SCL=0;
	SDA_OUT();
	IIC_SDA=0;//数据线为低电平，表示应答
	delay_us();
	IIC_SCL=1;
	delay_us();
	IIC_SCL=0;
}

//不产生ACK应答
void IIC_NAck(void)
{
	IIC_SCL=0;
	SDA_OUT();
	IIC_SDA=1;//数据线为高电平,表示非应答
	delay_us();
	IIC_SCL=1;
	delay_us();
	IIC_SCL=0;
}

2.4 发送一字节数据的相应代码

//IIC发送一个字节
//返回从机有无应答
//1，有应答
//0，无应答
void IIC_Send_Byte(u8 txd)
{
    u8 t;
	SDA_OUT();
    IIC_SCL=0;//拉低时钟开始数据传输
    for(t=0;t<8;t++)
    {
		if((txd&0x80)>>7)//检测最高位是否为1
			IIC_SDA=1;
		else
			IIC_SDA=0;
		delay_us();
		IIC_SCL=1;
		delay_us();
		IIC_SCL=0;
		delay_us();
        txd<<=1; 	   //轮到次高位
    }
    IIC_SDA=1;    //发送完成,主机释放SDA线（应答信号）
}

2.5 读取一字节数据的相应代码

//读1个字节，ack=1时，发送ACK，ack=0，发送nACK
u8 IIC_Read_Byte(unsigned char ack)
{
	unsigned char i,receive=0;
	SDA_IN();//SDA设置为输入
    for(i=0;i<8;i++ )
	{
        IIC_SCL=0;
        delay_us();
		IIC_SCL=1;
        receive<<=1; //高位先输出，先收到的数据位要左移
        if(READ_SDA)receive++;//置1
		delay_us();
    }
    if (!ack)
        IIC_NAck();//发送nACK
    else
        IIC_Ack(); //发送ACK
    return receive;
}

三. AT24C02

3.1认识AT24C02

AT24C02是一款基于EEPROM技术的存储芯片，它拥有2K比特（即256字节）的存储容量。这款存储器采用I2C（Inter-Integrated Circuit）总线协议进行通信，通过I2C接口，主机可以对AT24C02进行读写操作，以保存和加载系统配置等信息，在系统上电时能够快速恢复到之前的状态，从而提高了系统的稳定性和灵活性。

EEPROM（Electrically Erasable Programmable Read-Only Memory）是一种非易失性存储器，它的关键特性是在断电后仍能保持存储的数据不丢失。

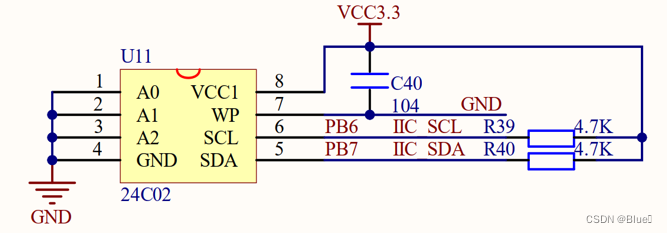

AT24C02的原理图：

A0/1/2 : 设备地址决定引脚

WP  : 写保护引脚(接高电平只读，接地允许读和写)

SCL : 时钟线

SDA : 数据线

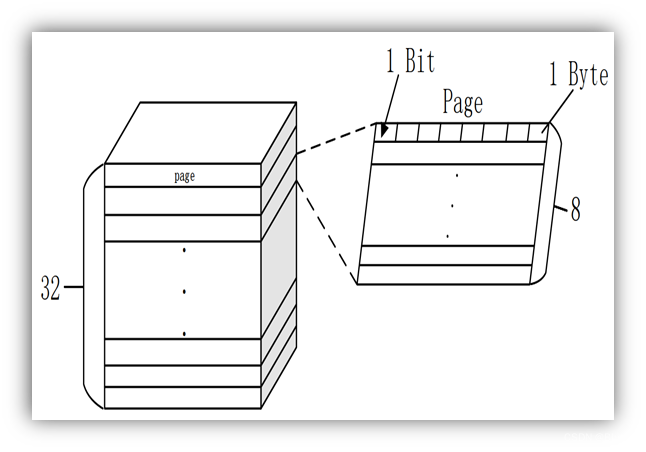

24C02由32页(page)组成且每页8Byte：

即可以通过字节(256byte)访问，也可以通过页访问。

3.2 AT24C02通讯地址

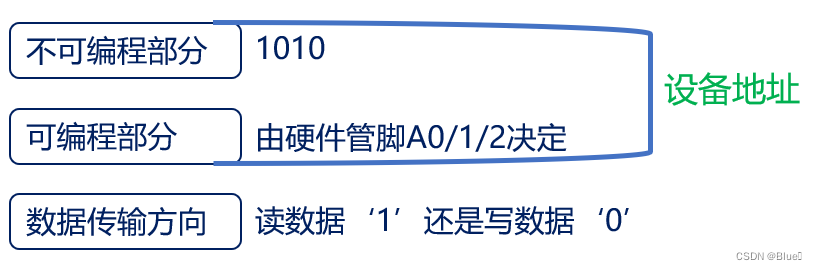

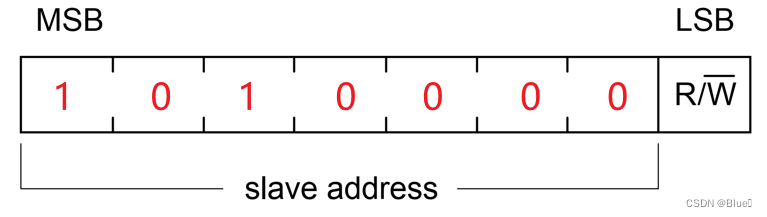

写操作地址：0xA0    读操作地址：0xA1

3.3 AT24C02的读写操作

3.3.1 写操作

AT24C02支持字节写模式和页写模式。

字节写模式：一个地址一个数据进行写入。(支持这种)

页写模式：    连续写入数据。只需要写一个地址，连续写入数据时地址会自增，但存在页的限制，超出一页时，超出数据覆盖原先写入的数据。但读会自动翻页。（比如要写入9字节，8个字节已被写满，还剩1字节则会覆盖掉页头的数据）

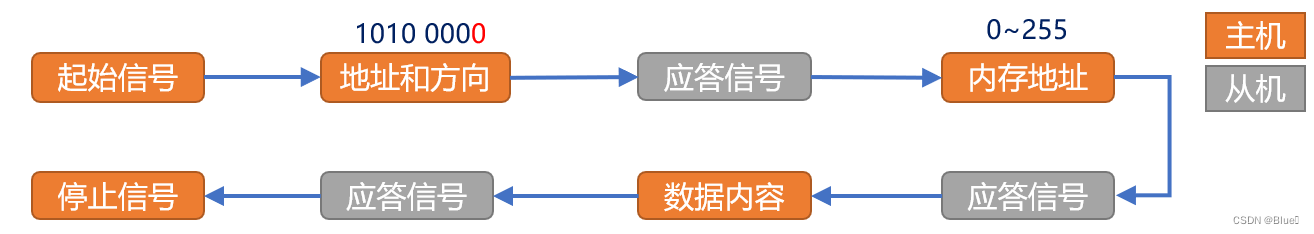

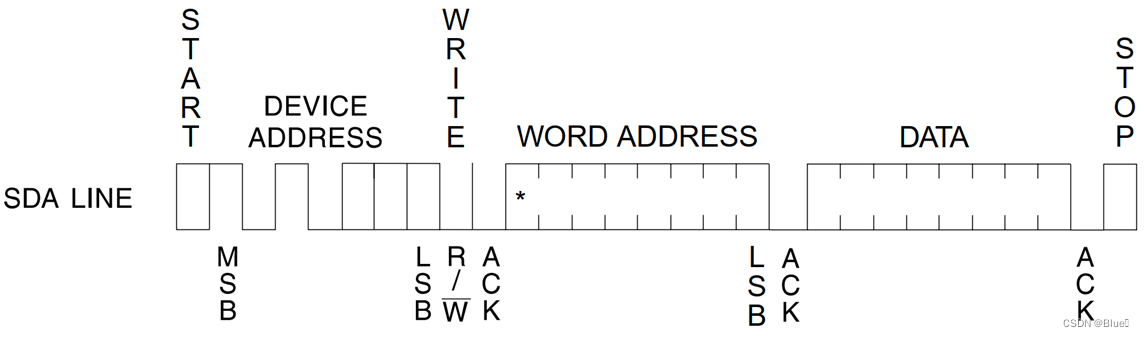

AT24C02写时序

时序描述：

注意:

        EEPROM比较慢，必须等到10ms后再写下一个字节。

相关代码：

//在AT24CXX指定地址写入一个数据
//WriteAddr  :写入数据的目的地址
//DataToWrite:要写入的数据
void AT24CXX_WriteOneByte(u16 WriteAddr,u8 DataToWrite)
{
	/*1.起始信号*/
    IIC_Start();

	/*2.发送通信地址(写操作)*/
	IIC_Send_Byte(0XA0);

	/*3.等待应答型号*/
	IIC_Wait_Ack();

	/*4.发送要写入的地址*/
    IIC_Send_Byte(WriteAddr);

	/*5.等待应答型号*/
	IIC_Wait_Ack();

	/*6.发送要写入的数据*/
	IIC_Send_Byte(DataToWrite);

	/*7.等待应答型号*/
	IIC_Wait_Ack();

	/*8.停止信号*/
    IIC_Stop();

	/*等待EEPROM写入完成，才可以写入下一字节*/
	delay_ms(10);
}


/*连续写操作*/
//在AT24CXX里面的指定地址开始写入指定个数的数据
//WriteAddr :开始写入的地址 对24c02为0~255
//pBuffer   :数据数组首地址
//NumToWrite:要写入数据的个数
void AT24CXX_Write(u16 WriteAddr,u8 *pBuffer,u16 NumToWrite)
{
	while(NumToWrite--)
	{
		AT24CXX_WriteOneByte(WriteAddr,*pBuffer);
		WriteAddr++;
		pBuffer++;
	}
}

3.3.2 读操作

AT24C02支持当前地址读模式，随机地址读模式和顺序读模式。

当前读模式：       基于上一次读/写操作的最后位置继续读出数据。

随机地址读模式：指定地址读出数据。(支持这种)

顺序读模式：       连续读出数据。

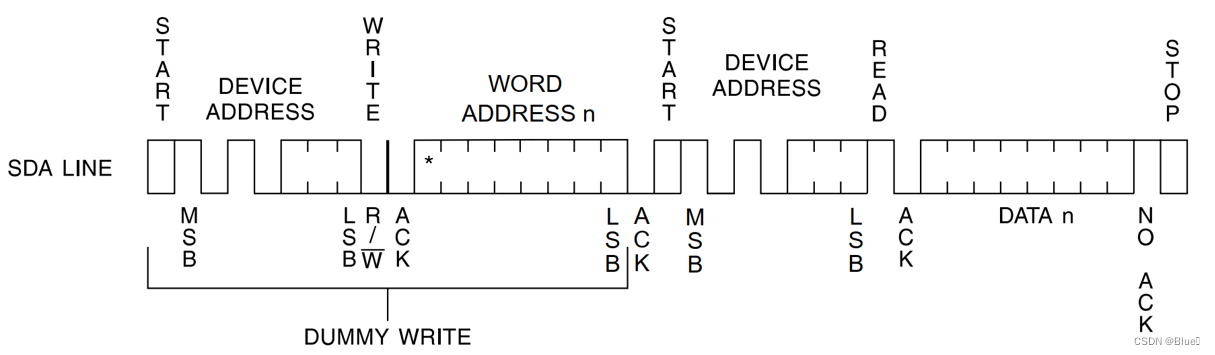

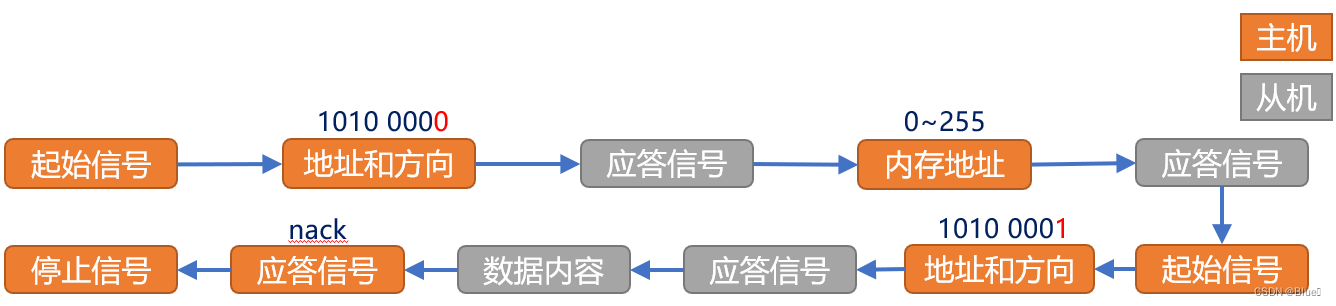

AT24C02读时序

时序描述：

//在AT24CXX指定地址读出一个数据
//ReadAddr:开始读数的地址
//返回值  :读到的数据
u8 AT24CXX_ReadOneByte(u16 ReadAddr)
{
	u8 temp=0;

	/*1.起始信号*/
    IIC_Start();

	/*2.发送通信地址(写操作)*/
	IIC_Send_Byte(0XA0);

	/*3.等待应答型号*/
	IIC_Wait_Ack();

	/*4.发送要读取的地址*/
    IIC_Send_Byte(ReadAddr);

	/*5.等待应答型号*/
	IIC_Wait_Ack();

	/*6.起始信号*/
	IIC_Start();

	/*7.发送通信地址(读操作)*/
	IIC_Send_Byte(0XA1);

	/*8.等待应答型号*/
	IIC_Wait_Ack();

	/*9.读取数据，并发送非应答信号*/
	temp=IIC_Read_Byte(0);

	/*10.停止信号*/
	IIC_Stop();

	return temp;
}


/*连续读操作*/
//在AT24CXX里面的指定地址开始读出指定个数的数据
//ReadAddr :开始读出的地址 对24c02为0~255
//pBuffer  :数据数组首地址
//NumToRead:要读出数据的个数
void AT24CXX_Read(u16 ReadAddr,u8 *pBuffer,u16 NumToRead)
{
	while(NumToRead)
	{
		*pBuffer++=AT24CXX_ReadOneByte(ReadAddr++);
		NumToRead--;
	}
}
