本文介绍了门电路的基本概念，包括非门、与门、或门、与非门和或非门的工作原理。与门要求所有输入均为高电平才能输出高电平，或门只要有任一输入为高电平即可输出高电平，非门则实现输入电平的反转。与非门和或非门是与门和或门与非门的组合，分别在所有输入为高电平或任一输入为高电平时输出低电平。这些基本逻辑门电路是数字电路和计算机硬件设计的基础。
1.门电路的概念
实现基本逻辑运算和复合运算的单元电路称为门电路，常用的门电路有非门、与非门、或非门、与非门、与或非门等
2.基本逻辑门电路

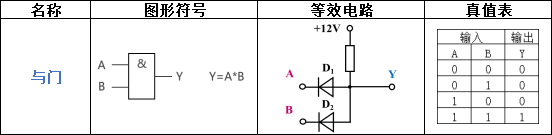

a.与门：全1出1，有0出0
工作原理： 输入A/B，只要有一个管脚为低电平，那输出Y为低电平；输入A/B，全为高电平时，输出Y就是高电平

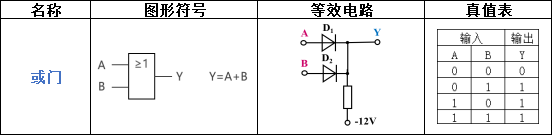

b.或门：全0出0，有1出1
工作原理：输入A/B，只要有一个管脚为高电平，那输出Y为高电平；输入A/B，全为低电平时，输出Y就是低电平

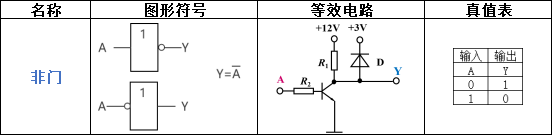

c.非门：0出1，1出0
工作原理：输入A，为三极管控制管脚；但 A为高电平的时候，三极管导通，输出Y为低电平；当A为低电平，三极管断开，输出Y为高电平

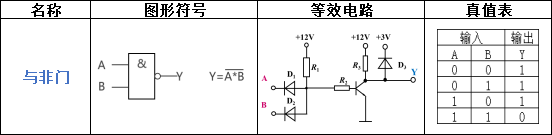

d.与非门：全1出0，有0出1
工作原理：通过与门电路去控制三极管的栅极控制管脚，输入A/B，只要有一个管脚为低电平，三极管栅极即为低电平，三极管断开，输出Y即为高电平；反之同理

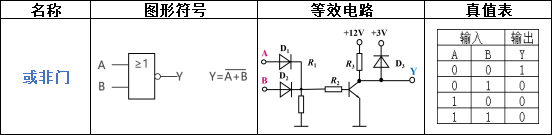

e.或非门：全0出1，有1出0
工作原理：通过或门电路去控制三极管的栅极控制管脚，输入A/B，只要有一个管脚为高电平，三极管栅极即为高电平，三极管导通，输出Y即为低电平；反之同理
