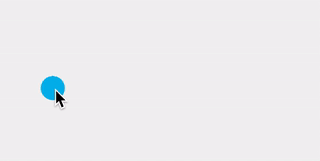

我们设置了 colorFilter 属性，作用相当于 tint，重新运行后，可以看到如下效果：

需要我们注意的是，这里的自定义属性的 attributeName 对应的值并不一定是在 xml 布局文件中控件对应的属性名称，而是在对应控件中拥有 setter 设置的属性名称。怎么理解呢？其实归根结底 CustomAttribute 内部还是利用的反射，从下面的部分源码中就能够察觉到：

public void applyCustomAttributes(ConstraintLayout constraintLayout) {
int count = constraintLayout.getChildCount();

for(int i = 0; i < count; ++i) {
View view = constraintLayout.getChildAt(i);
int id = view.getId();
if (!this.mConstraints.containsKey(id)) {
Log.v(“ConstraintSet”, "id unknown " + Debug.getName(view));
} else {
if (this.mForceId && id == -1) {
throw new RuntimeException(“All children of ConstraintLayout must have ids to use ConstraintSet”);
}

if (this.mConstraints.containsKey(id)) {
ConstraintSet.Constraint constraint = (ConstraintSet.Constraint)this.mConstraints.get(id);
ConstraintAttribute.setAttributes(view, constraint.mCustomConstraints);
}
}
}

}

…

public static void setAttributes(View view, HashMap<String, ConstraintAttribute> map) {
Class<? extends View> viewClass = view.getClass();
Iterator var3 = map.keySet().iterator();

while(var3.hasNext()) {
String name = (String)var3.next();
ConstraintAttribute constraintAttribute = (ConstraintAttribute)map.get(name);
String methodName = “set” + name;

try {
Method method;
switch(constraintAttribute.mType) {
case COLOR_TYPE:
method = viewClass.getMethod(methodName, Integer.TYPE);
method.invoke(view, constraintAttribute.mColorValue);
break;
case COLOR_DRAWABLE_TYPE:
method = viewClass.getMethod(methodName, Drawable.class);
ColorDrawable drawable = new ColorDrawable();
drawable.setColor(constraintAttribute.mColorValue);
method.invoke(view, drawable);
break;
case INT_TYPE:
method = viewClass.getMethod(methodName, Integer.TYPE);
method.invoke(view, constraintAttribute.mIntegerValue);
break;
case FLOAT_TYPE:
method = viewClass.getMethod(methodName, Float.TYPE);
method.invoke(view, constraintAttribute.mFloatValue);
break;
case STRING_TYPE:
method = viewClass.getMethod(methodName, CharSequence.class);
method.invoke(view, constraintAttribute.mStringValue);
break;
case BOOLEAN_TYPE:
method = viewClass.getMethod(methodName, Boolean.TYPE);
method.invoke(view, constraintAttribute.mBooleanValue);
break;
case DIMENSION_TYPE:
method = viewClass.getMethod(methodName, Float.TYPE);
method.invoke(view, constraintAttribute.mFloatValue);
}
} catch (NoSuchMethodException var9) {
Log.e(“TransitionLayout”, var9.getMessage());
Log.e(“TransitionLayout”, " Custom Attribute “” + name + “” not found on " + viewClass.getName());
Log.e(“TransitionLayout”, viewClass.getName() + " must have a method " + methodName);
} catch (IllegalAccessException var10) {
Log.e(“TransitionLayout”, " Custom Attribute “” + name + “” not found on " + viewClass.getName());
var10.printStackTrace();
} catch (InvocationTargetException var11) {
Log.e(“TransitionLayout”, " Custom Attribute “” + name + “” not found on " + viewClass.getName());
var11.printStackTrace();
}
}

}

首先在 MotionLayout 中，如果是自定义属性，那么会执行 ConstraintSet 类中的 applyCustomAttributes 方法，接着会调用 ConstraintAttribute 类中的 setAttributes 方法，就如上代码中所写的那样，它会根据属性名称组装成对应的 set 方法，然后通过反射调用。是不是有种恍然大悟的感觉？话说，这样的机制是不是好像哪里见到过？没错，正是属性动画。

KeyCycle

什么是 KeyCycle 呢？下面是来自 Gal Maoz 的总结：

A KeyCycle is a highly-detailed, custom-made interpolator for a specific view, whereas the interpolator is influencing the entire scene, with a large focus on repetitive actions (hence the cycle in the name).

简单来说，KeyCycle 是针对特定视图的非常详细的定制化插值器。它比较适合我们常说的波形或周期运动场景，比如实现控件的抖动动画或者周期性的循环动画。

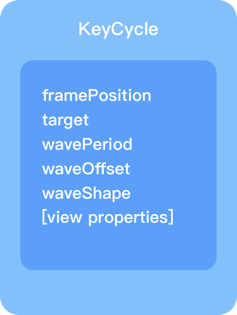

如上图所示，KeyCycle 主要由以上几个属性组成，前两个相信大家都比较熟悉了，这里不必多说，另外 view properties 正如之前的 KeyAttribute 结构图中所描述的那样，代表View的各种属性，如 rotation、translation、alpha 等等。 这里主要介绍另外三个比较重要且具有特色的属性：

• wavePeriod：这个表示在当前场景位置下需要执行动画的波（周期）的数量。这样说可能不太容易理解，别急，我们待会举个例子说明。
• waveOffset：表示当前控件需要变化的属性的偏移量，即 view properties 所对应的初始值或者基准值。例如，如果我们在动画执行的某个位置设置了 scaleX 为 0.3，而设置了 waveOffset 值为 1，那么，动画执行到该位置，控件的实际宽度会变为 1 + 0.3 = 1.3，也就是会扩大为 1.3 倍，而不是缩小为之前的 0.3 倍。
• waveShape：这个属性比较好理解，即波的形状，常见的值有：sin、cos、sawtooth 等，更多可参考官网API：developer.android.com/reference/a…

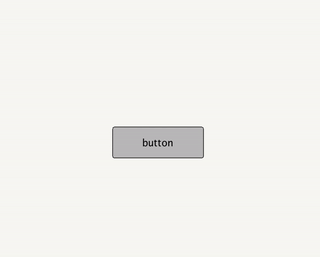

下面举个简单的例子帮助理解，以下面这个效果为例：

对应的 KeyFrameSet 代码如下所示：

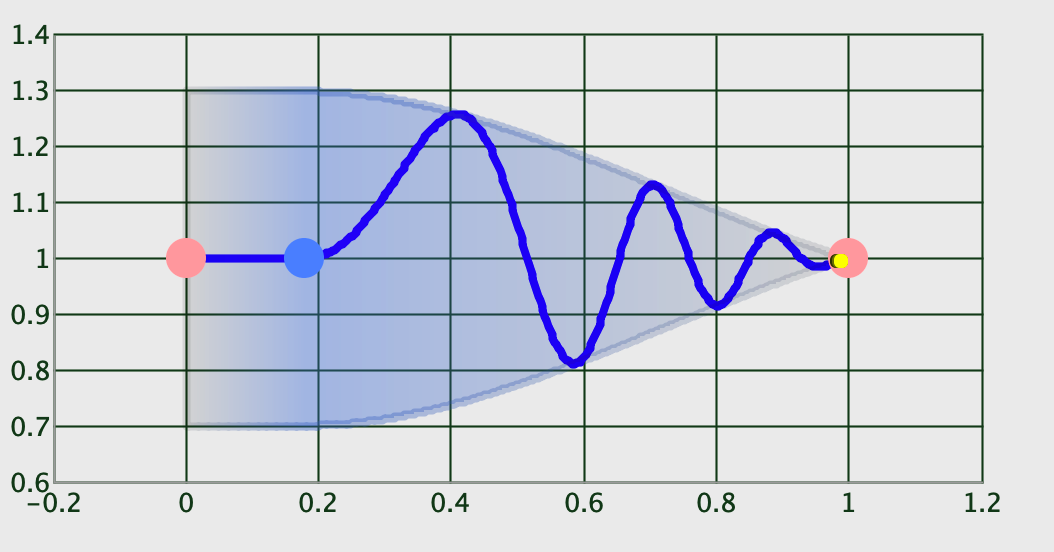

根据动画效果结合代码可以知道，我们这个放大的Q弹的效果只是改变了 scaleX 这个属性，并且让它“摇摆了”大概三个来回（周期），恰好 wavePeriod 属性值为 3。也许动画不太方便察觉，这样，我们借助于 Google 提供的专门用来查看 KeyCycle 波形变化的快捷工具来查看它波形变化过程：

如此一来，我们就很直观地看到上图中描绘的波形变化过程了，的确是三个周期没有错，并且是以正弦 sin 来变化的。

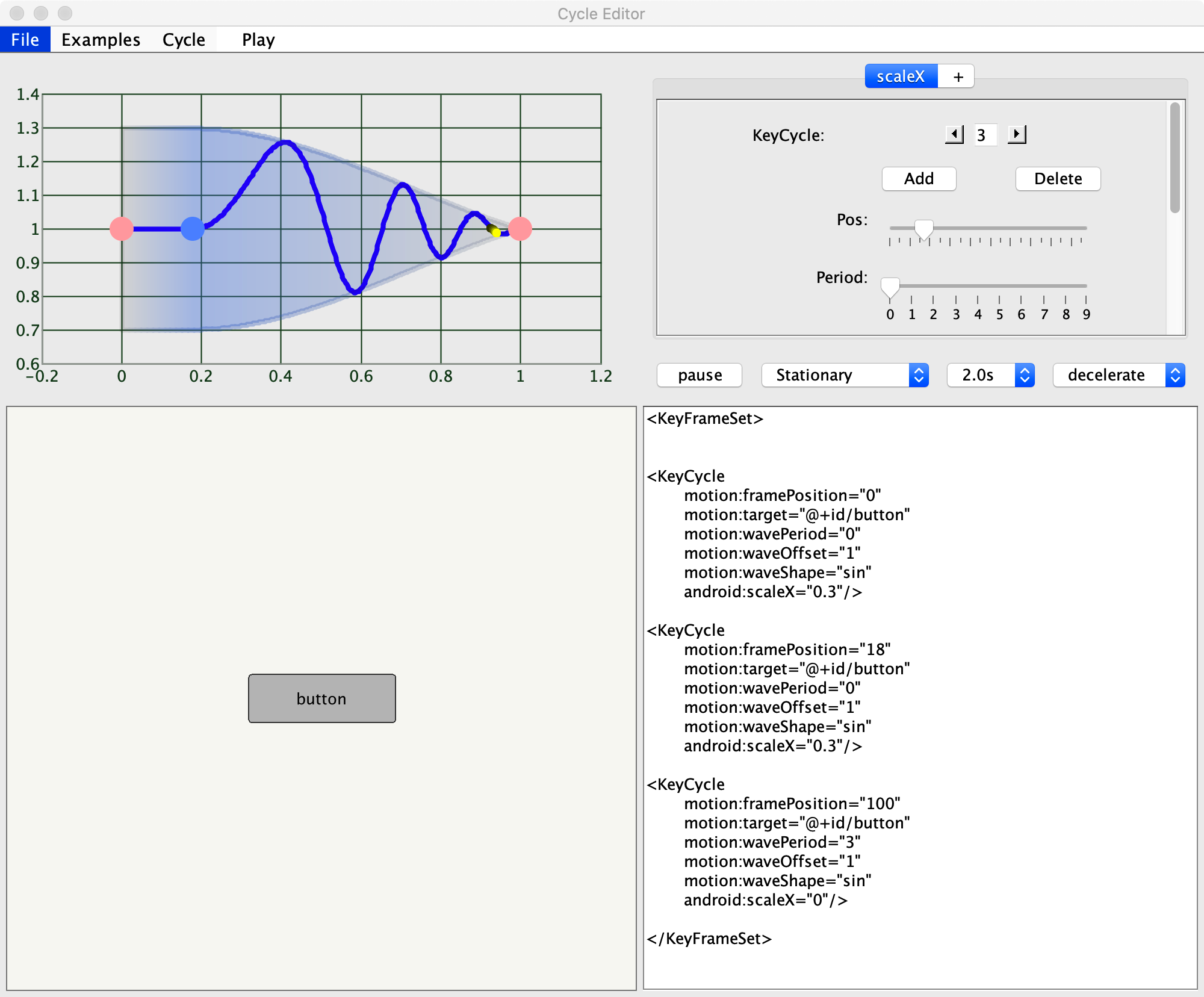

关于这款工具的使用，大家可以前往：github.com/googlearchi… 上下载，然后通过执行 java -jar [xx/CycleEditor.jar] 即可看到可视化界面，然后将 KeyFrameSet 部分的代码 copy 到编辑栏，然后点击 File -> parse xml 即可看到代码对应的波形走势。如下所示：

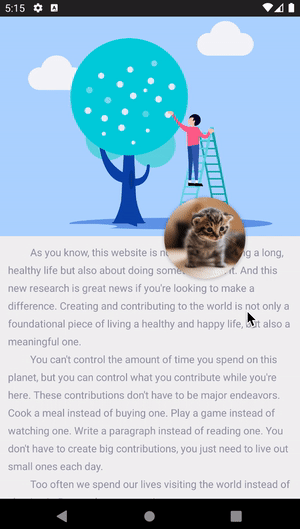

我们来看看下面这个效果：

这个Q弹的效果就是基于 KeyCycle 实现的，我们来看看它的场景实现：

<?xml version="1.0" encoding="utf-8"?>

我们在动画路径上添加一些关键帧，并稍微改变控件的旋转角度，配合 keyCycle 就能达到上面的弹性动画，大家可以自己动手尝试体验一下。

MotionLayout 的联动性

很多时候，我们的控件并不只是单一的个体，而是需要与其他控件产生“交互上的关联”，常见地，Android 的Material design components 全家桶中提供了一套“优雅灵动”的组件，相信大家都体验过了，那么，我们的 MotionLayout 可以与它们碰撞出怎样的火花呢？

一切从“头”开始

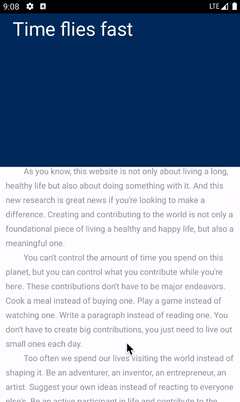

Material design 组件库中提供了一个 AppBarLayout 组件，我们经常使用它来配合 CoordinatorLayout 控件实现一些简单的交互动作，例如头部导航栏的伸缩效果，各位应该或多或少都用到过，这里不再介绍。下面我们就从 AppBarLayout 开始，看看如何实现与 MotionLayout 的联动。首先，我们先来看下面这个简单的效果：

我们知道，通过 CoordinatorLayout 和 AppBarLayout 也可以实现类似的交互效果，但显然 MotionLayout 会更加灵活多变。其实上面的动画效果很简单，只是在 AppBarLayout 高度变化过程中改变背景色、标题的位置和大小即可，对应的 MotionScene 文件代码如下所示：

<?xml version="1.0" encoding="utf-8"?>

结合以上效果图，我们很容易理解上面的场景实现代码，那么，我们再来看下布局文件：

<?xml version="1.0" encoding="utf-8"?>

<androidx.coordinatorlayout.widget.CoordinatorLayout
xmlns:android=“http://schemas.android.com/apk/res/android”
android:id="@+id/content"
android:layout_width=“match_parent”
android:layout_height=“match_parent”
android:fitsSystemWindows=“false”
android:background="@android:color/white"
xmlns:app=“http://schemas.android.com/apk/res-auto”>
<com.google.android.material.appbar.AppBarLayout
android:id="@+id/appBarLayout"
android:layout_width=“match_parent”
android:layout_height=“260dp”
android:theme="@style/AppTheme.AppBarOverlay">
<com.moos.constraint.widget.MotionToolBar
android:id="@+id/motionLayout"
android:layout_width=“match_parent”
android:layout_height=“match_parent”
app:motionDebug=“NO_DEBUG”
app:layoutDescription="@xml/motion_scene_simple_appbar"
android:minHeight=“52dp”
app:layout_scrollFlags=“scroll|enterAlways|snap|exitUntilCollapsed”>

</com.moos.constraint.widget.MotionToolBar>
