一、Packet tracer的简单使用
1.实验过程

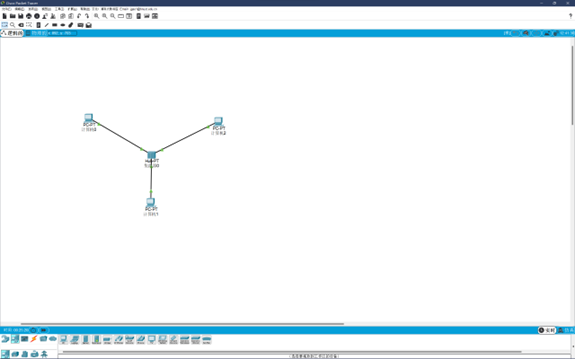

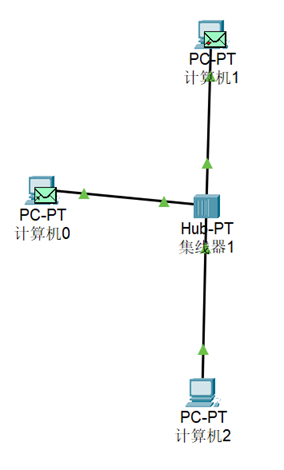

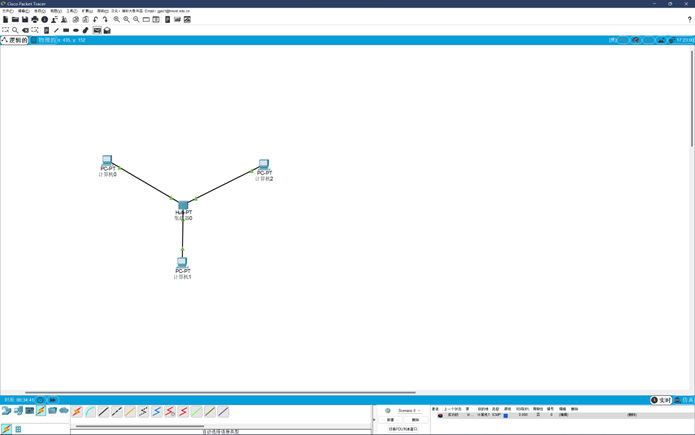

1.构建网络拓扑
在栏底终端设备添加PC,网络设备添加集线器,让软件自动连接PC至集线器,完成简单的构建网络拓扑
![](https://img-blog.csdnimg.cn/img_convert/6f2b0ced011a8e3e5b37a9699927330b.png)
2.配置网络设备

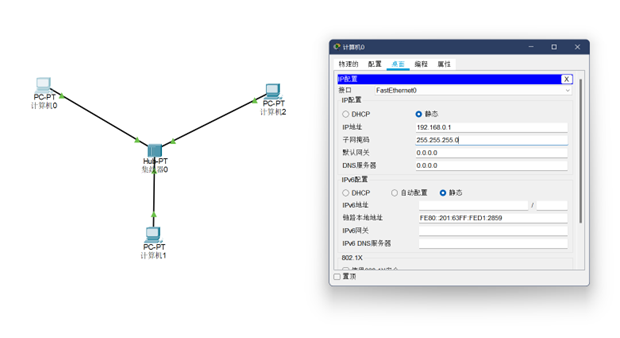

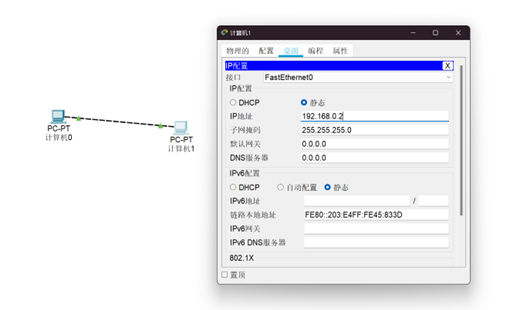

点击主机设置IP地址为192.168.0.1/2/3,回车自动填写默认子网掩码
![](https://img-blog.csdnimg.cn/img_convert/4f7e4569032894b50b9f1d8af781b09c.png)

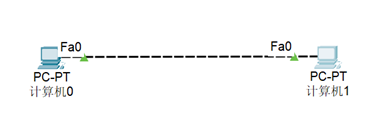

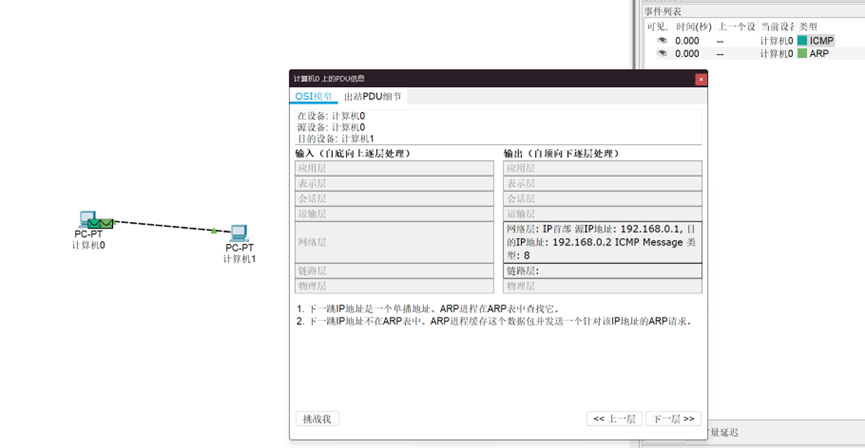

3.跟踪数据包
上方添加简单的PDU,点击从计算机0发送到计算机1
![](https://img-blog.csdnimg.cn/img_convert/62cc139685997435c637741febb6d6be.png)

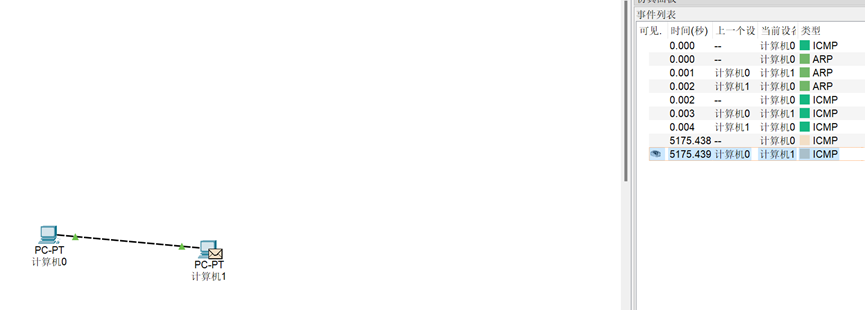

4.查看数据包
使用仿真模式查看数据包
![](https://img-blog.csdnimg.cn/img_convert/c6eff3249b6febf2a79644a8f4a2d106.png)
2.实验原理
通过一个简单流程基本了解Packet Tracer的基本使用
3.进一步的思考与实验(选做)
二、访问web服务器
1.实验过程

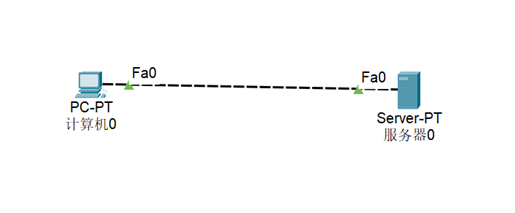

1.先构建网络拓扑,分别设置IP地址
![](https://img-blog.csdnimg.cn/img_convert/cfb801a24cf695460f7c8ba942fe80dc.png)

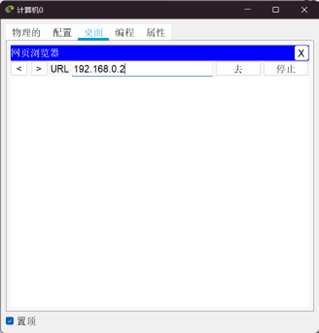

2.仿真模式,仅选http协议,打开计算机中的浏览器,输入服务器IP地址
![](https://img-blog.csdnimg.cn/img_convert/ac122222a78d345ff913efb08e0fe5b3.png)

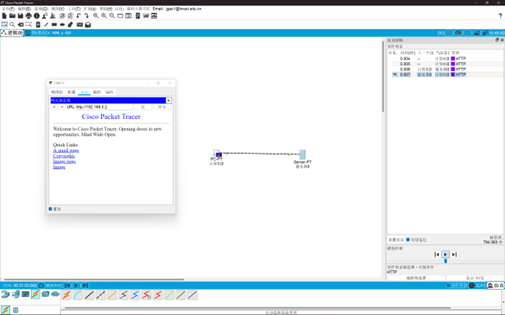

回车,浏览器并无具体内容,播放,看到网页内容
![](https://img-blog.csdnimg.cn/img_convert/6f2c98588e3b6ae0070bbd374d7acac3.png)
2.实验原理
一台主机访问另一台web服务器
3.进一步的思考与实验(选做)
三、MAC地址、IP地址、ARP地址
1.实验过程
1.构建网络拓扑设置IP地址
![](https://img-blog.csdnimg.cn/img_convert/a76ea9a6a10ee93c34be24e93e50e5dd.png)

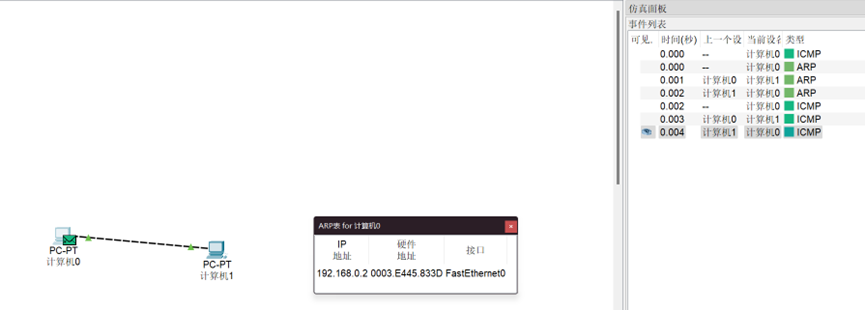

2.仿真,计算机0发送数据包至计算机1
![](https://img-blog.csdnimg.cn/img_convert/da6d7c30c360f749fecfc6b720725c48.png)
![](https://img-blog.csdnimg.cn/img_convert/bdf45ce1f56b09f181e806f15f0b04db.png)
再发送一次包
![](https://img-blog.csdnimg.cn/img_convert/de0097e6ca4b9e3f7e31eb6d03a1bbcd.png)
不用再请求MAC地址,直接发送成功

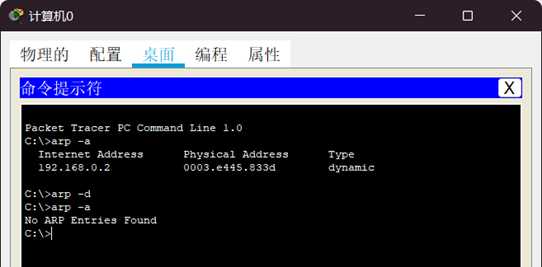

可以用命令清除ARP高速缓存表
![](https://img-blog.csdnimg.cn/img_convert/f2f2c8db978aa1a4f84415417ff402ed.png)
再次发送包,又再次调用ARP的广播请求
2.实验原理
验证MAC地址与IP地址的关系,以及ARP协议的作用
3.进一步的思考与实验(选做)
四、总线型以太网的特性
1.实验过程
1.构建网络拓扑,配置IP地址
![](https://img-blog.csdnimg.cn/img_convert/9054d9d5048e069fe68640f6464603c1.png)
实际上是总线型的结构
之后(实时模式下)互相发送一个数据包并删除记录,避免ARP协议后面影响观察
2.仿真模式,从计算机0发送数据包至计算机1
![](https://img-blog.csdnimg.cn/img_convert/0f59d2883043d2b19cf1c77123a98082.png)

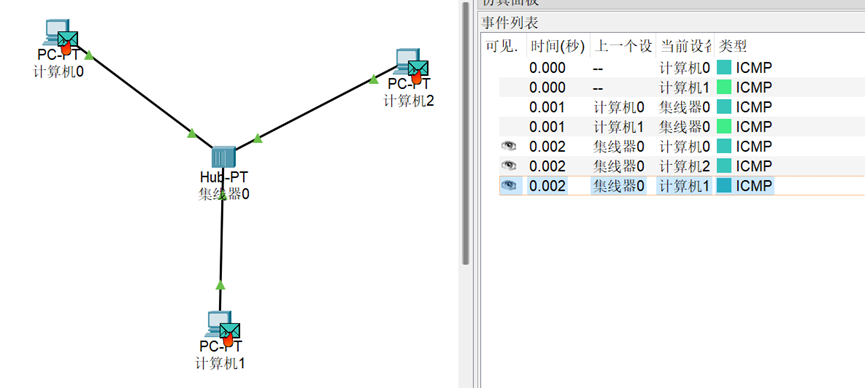

可以从过程中看到集线器的广播特性

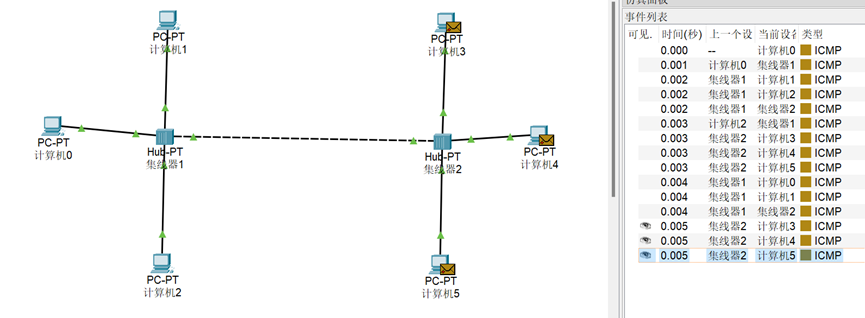

删除记录,从计算机0和计算机1均发送数据包至计算机2
![](https://img-blog.csdnimg.cn/img_convert/8f45ae493faa2cb13a262031ccffbdda.png)
在集线器产生碰撞,并将碰撞信号广播至所有主机
2.实验原理
通过集线器观察总线型以太网的特性(广播,竞争总线,冲突等)
五、集线器和交换器的区别
1.实验过程
1.先构建网络拓扑,设置IP地址
为防止ARP影响观察,先在各以太网各主机之间发送数据包,最后删除记录
![](https://img-blog.csdnimg.cn/img_convert/79e5842866959cfd6851f93b707c6b6e.png)

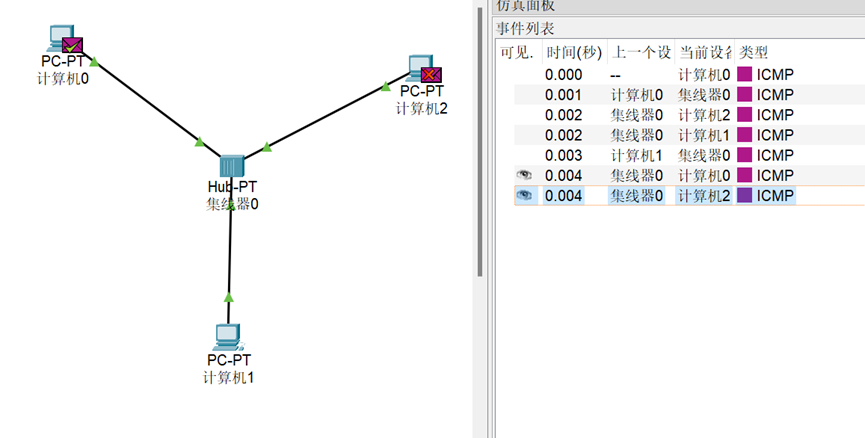

2.仿真模式, 仅选择ICMP协议
从计算机0向计算机2发送ICMP报文,发送后计算机2会给0回一个响应
![](https://img-blog.csdnimg.cn/img_convert/f643a5b95459a79eef85923063548000.png)
而计算机1从头至尾都会拒绝接收报文/响应
从计算机6向计算机8发送ICMP报文
![](https://img-blog.csdnimg.cn/img_convert/f97f7ffd8e3eae8d481dff38de2a5717.png)
可以看到,交换机会明确地转发信息,而不像集线器一样广播。

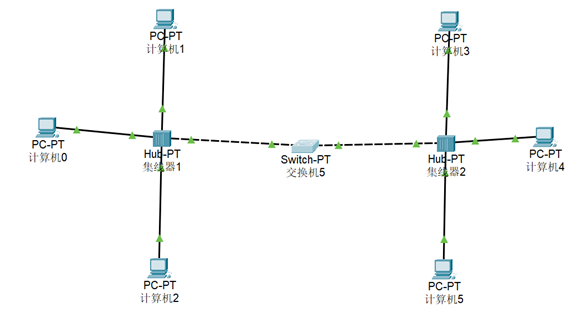

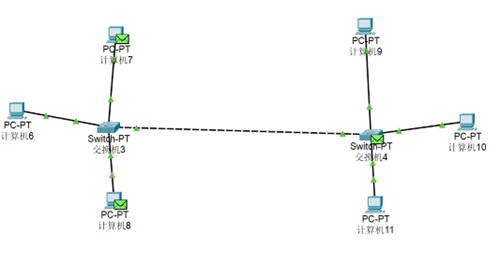

3.连接两个集线器/交换机

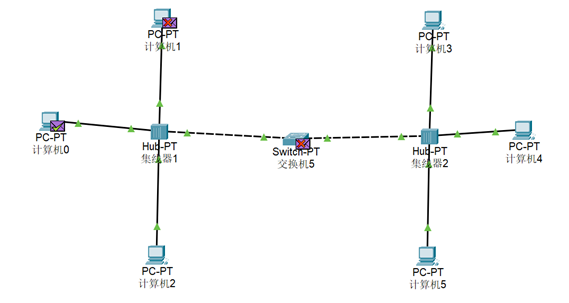

![](https://img-blog.csdnimg.cn/img_convert/caf2af516d211c60faccf56412cb1be6.png)
从计算机0向计算机2发送ICMP询问请求,2会给0发送ICMP响应
![](https://img-blog.csdnimg.cn/img_convert/fdc54e83d77dfff9b187786f4cc59f33.png)
可以看出,广播会通过集线器的连接继续传播,计算机1345拒绝接收请求和响应。
在交换式的以太网上进行同样的操作
![](https://img-blog.csdnimg.cn/img_convert/3713f07bd68ea43bf74e75962c62c991.png)
同样的,交换机没有广播,而是确切地找到了目标

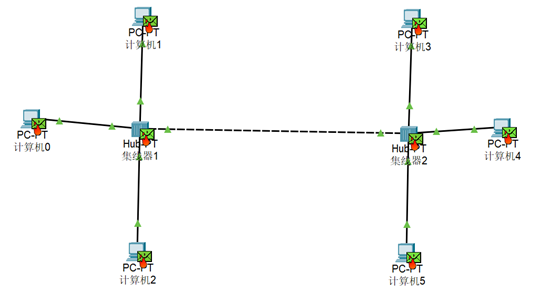

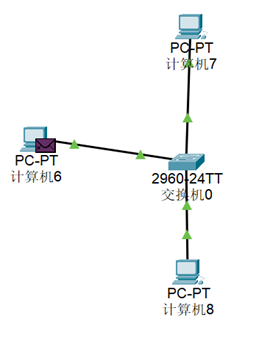

从计算机0发送包至计算机2,同时从计算机4发送包至计算机5
![](https://img-blog.csdnimg.cn/img_convert/8ade532592087f2ee383c1087f9c96a0.png)
碰撞的信号会传遍整个网络
再在交换式的以太网中进行同样的操作
![](https://img-blog.csdnimg.cn/img_convert/be3ac9119b666d4da4f3a47c2b74f6cc.png)
交换机依旧确切找到目标
那么如果在交换式的以太网中发送广播会怎样呢

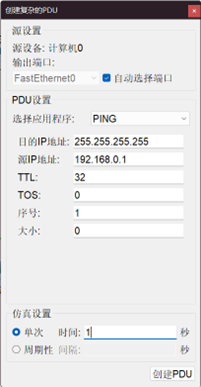

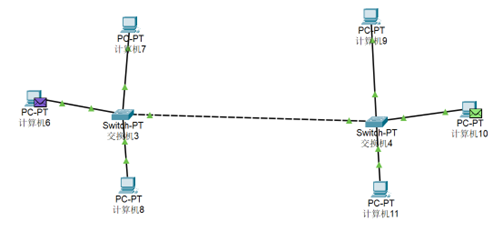

从计算机6发送复杂的PDU
![](https://img-blog.csdnimg.cn/img_convert/9db2d7d890ba47022ba15f04a3ad9151.png)
![](https://img-blog.csdnimg.cn/img_convert/a9a8febe38e05e383069d6b91032e059.png)
全部转发出来

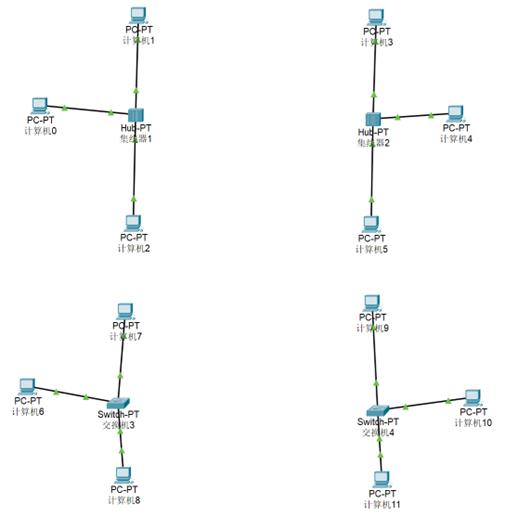

再来看交换机可以隔离碰撞域/冲突域的情况,重新构建网络拓扑
![](https://img-blog.csdnimg.cn/img_convert/ec8f9921b976e49a58c458f25cfb5f83.png)
从计算机0发送包至计算机2,交换机在经过学习之后不会再转发至集线器2
![](https://img-blog.csdnimg.cn/img_convert/7746b6d3d1e56fee719fceb250972e8e.png)
这说明交换机可以隔离碰撞域
2.实验原理
通过集线式和交换式的以太网的对比观察集线器和交换机的区别,并探究交换机隔离碰撞域/冲突域的特性。
六、交换机的自学习算法
1.实验过程

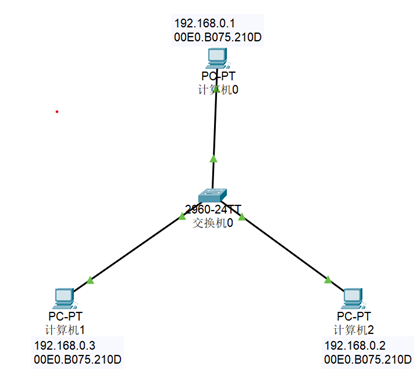

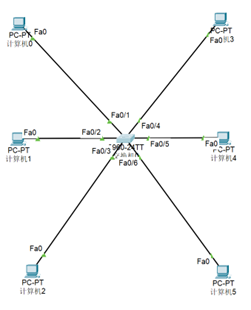

1.先构建网络拓扑,配置IP地址,通过放置注释表注上IP地址和MAC地址
![](https://img-blog.csdnimg.cn/img_convert/247a3786977881f68e1cc5e7445ab5d0.png)
2.仿真模式,仅选择ARP和ICMP协议

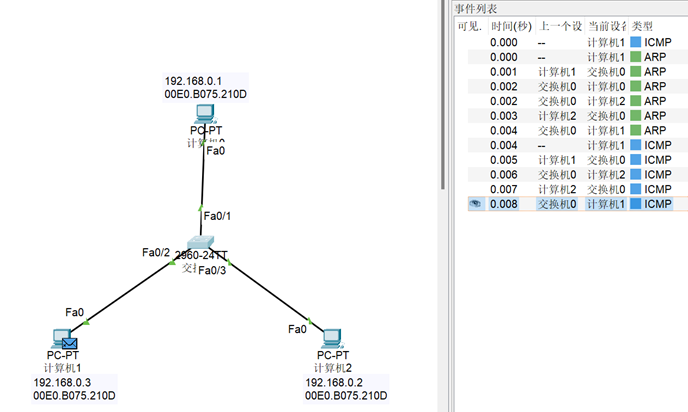

从计算机1发送简单的PDU至计算机2
![](https://img-blog.csdnimg.cn/img_convert/5215aa9223e33c939368214e074de63c.png)

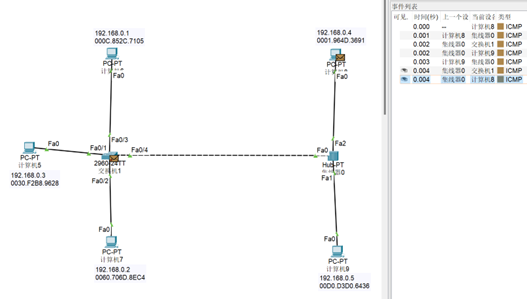

在经过ARP的广播,交换机内部MAC地址表中添加了三个端口所对应的三台主机的MAC地址(此即交换机的自学习过程),ARP广播响应回到计算机1,随即发出ICMP的包,直接转发至计算机2。

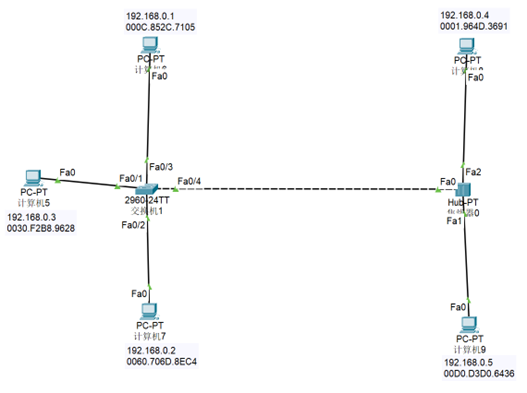

3.重新构建网络拓扑,配置IP地址,做好注释
![](https://img-blog.csdnimg.cn/img_convert/15c3df2074535340ca25c8c0f3e1349a.png)

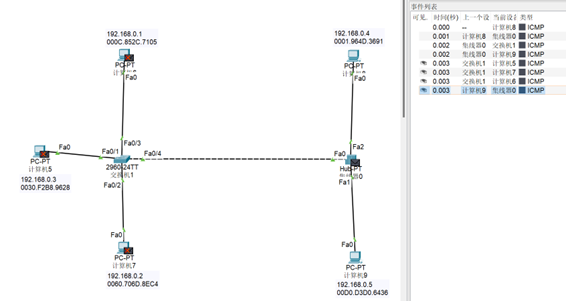

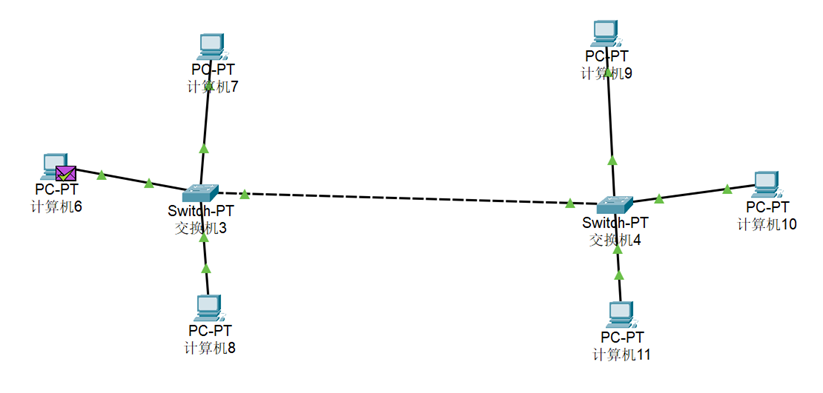

4.实时模式下,从计算机8向计算机9发送简单PDU,消除ARP广播请求影响,并让交换机学习右端两个主机对应4号端口。
5.删除记录,仿真模式,再次发送简单PDU
![](https://img-blog.csdnimg.cn/img_convert/51a9359624a36566a8008464f6bd58bb.png)
交换机并没有转发右端的广播
进入交换机命令行,可以通过show mac-a命令查看MAC地址表,注意老化问题,也可以通过clear mac-a命令清除MAC地址表。
![](https://img-blog.csdnimg.cn/img_convert/b9a77c45903013e2631e1f36ffd07e84.png)
再次发送简单PDU
![](https://img-blog.csdnimg.cn/img_convert/d20e1063e74b720d35f8f518d41f46a0.png)
交换机广播了信息。
2.实验原理
通过两个有不同特点的网络拓扑探究了交换机自学习的特性。
七、交换机生成树协议STP-功能验证
1.实验过程

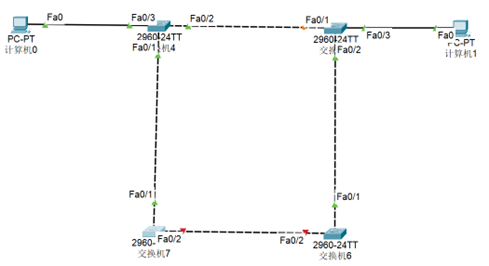

1.先构建网络拓扑

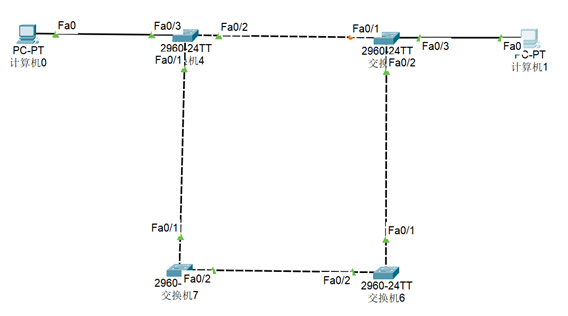

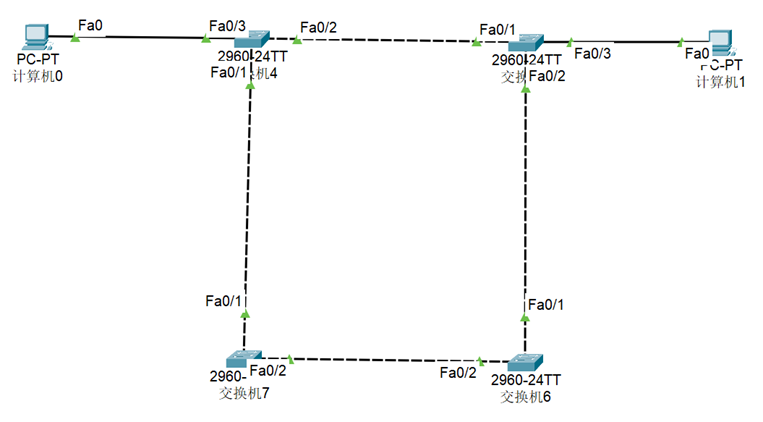

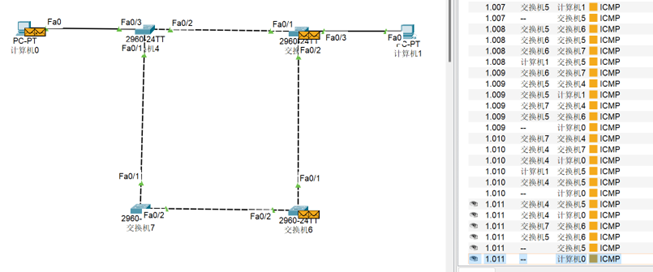

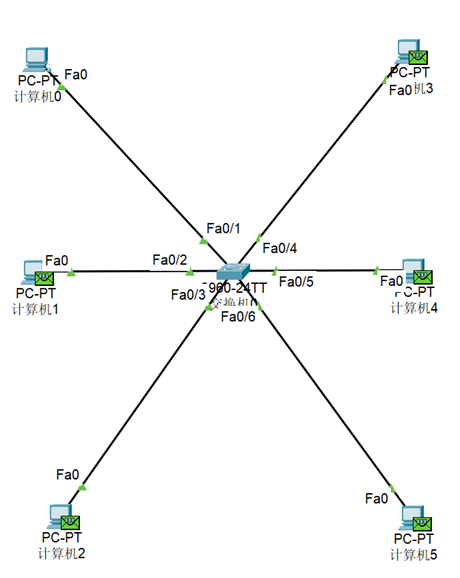

![](https://img-blog.csdnimg.cn/img_convert/1e2e539284c71d141250320b67227bae.png)
右上角的端口是橙色的没有在正常工作,是因为交换机的生成树协议STP避免了逻辑上的环路,虽然物理上是环路。
添加两台主机,配置IP地址
![](https://img-blog.csdnimg.cn/img_convert/b17026f85c1dfb8c5632b3f8475b5342.png)

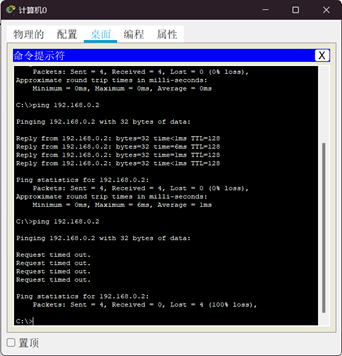

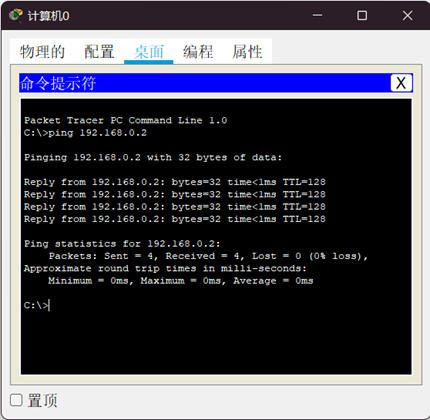

分别用计算机0和计算机1ping命令对方
![](https://img-blog.csdnimg.cn/img_convert/cc966410dda3382e3fdf8011edb5e679.png)
![](https://img-blog.csdnimg.cn/img_convert/4b8cf34a0c98e79dfaba5f404d77678e.png)
说明两台计算机可以通过下面的通路通信

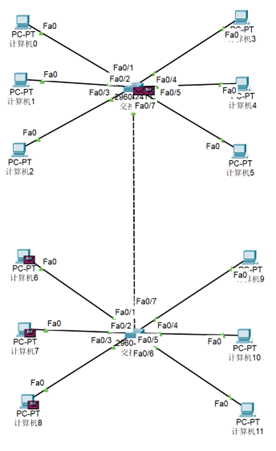

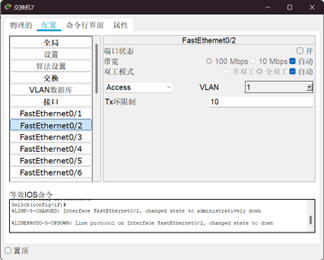

若交换机7故障
![](https://img-blog.csdnimg.cn/img_convert/0efd20dcb8d30e5c3c9d604f40a76a08.png)
![](https://img-blog.csdnimg.cn/img_convert/b4647c853a3b944416f001572fcf0d6e.png)
再ping一次
![](https://img-blog.csdnimg.cn/img_convert/50969c41cf1820299eab07ad6a3f2773.png)
可以通路,因为生成树协议发现故障,把交换机5的端口1打开了
(这需要一段时间,在协议发现之前ping是超时的)
再把交换机7的端口打开,又恢复到了最初的状态。

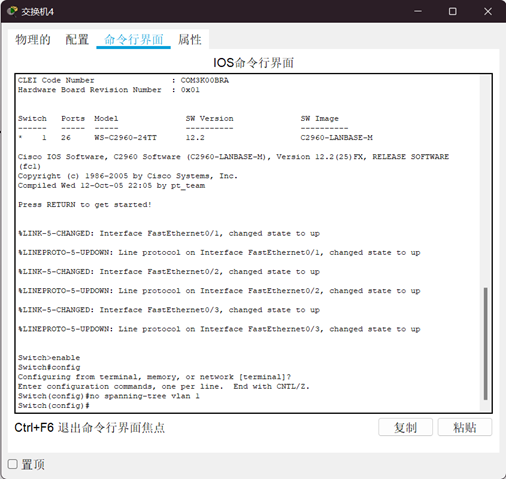

下面将四台交换机的生成树协议关闭,例如:
![](https://img-blog.csdnimg.cn/img_convert/6dad047d16f15bd56b7b8de90a086a3d.png)
![](https://img-blog.csdnimg.cn/img_convert/16e8e32cd993d06a797a08ec0e962731.png)

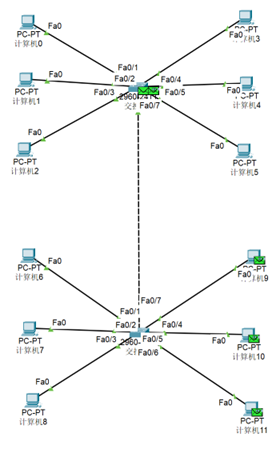

仿真模式,从计算机0发送复杂PDU
![](https://img-blog.csdnimg.cn/img_convert/f1b9ef812b4f44f664e9a18421023e19.png)
![](https://img-blog.csdnimg.cn/img_convert/4bfbfdab2ff1dee4ca81b27f95f07b2e.png)
信息在通路中永无止境地循环传输,再切换回实时模式,从左边ping一下右边
![](https://img-blog.csdnimg.cn/img_convert/bf7fedb1d7cdde54a2adb5a34469c36e.png)
全部超时,没有收到回复,反之也是不通的。
2.实验原理
通过生成树协议在实际中的作用验证了STP的功能。
八、虚拟局域网VLAN
1.实验过程
1.先构建网络拓扑配置IP地址
![](https://img-blog.csdnimg.cn/img_convert/56b7c4023d9c648dbe03f9bdde585cfd.png)
下面验证这六台均属于VLAN 1的计算机是在同一个广播域的
仿真模式,仅选择ICMP协议
从计算机0发送复杂PDU
![](https://img-blog.csdnimg.cn/img_convert/2719e3ab776bbdadad26bcb1664e62cd.png)
![](https://img-blog.csdnimg.cn/img_convert/0223711199a205ebccb8f1495fd241e0.png)

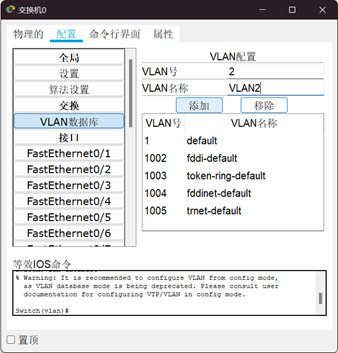

下面看如何划分VLAN,假设希望左边属于一个VLAN,右边属于另一个VLAN
划分VLAN实际上是在交换机上进行的,而不是主机
![](https://img-blog.csdnimg.cn/img_convert/1fc7603a6a2d77baa3fe2aeae6f327eb.png)
![](https://img-blog.csdnimg.cn/img_convert/622d98c3140d06b61f244a28bc8ac2bf.png)
验证一下,从计算机0发送广播
![](https://img-blog.csdnimg.cn/img_convert/9652dfdd245e49a79bf169f61f7249b1.png)
也可用指令方式划分VLAN
从计算机3发送广播
![](https://img-blog.csdnimg.cn/img_convert/cba5be4fba3584b28789656260c7f798.png)
那么左边广播域的主机是否可以和右边广播域的主机进行单播通信
![](https://img-blog.csdnimg.cn/img_convert/d1ab310dfd39c74e624a31ab24234992.png)
答案是否定的

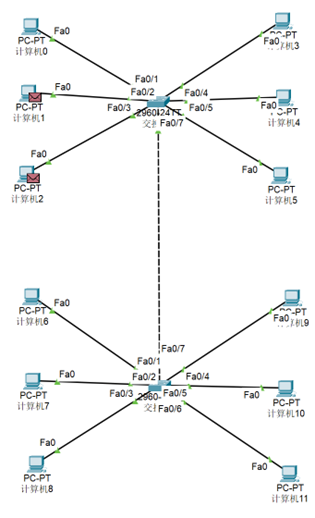

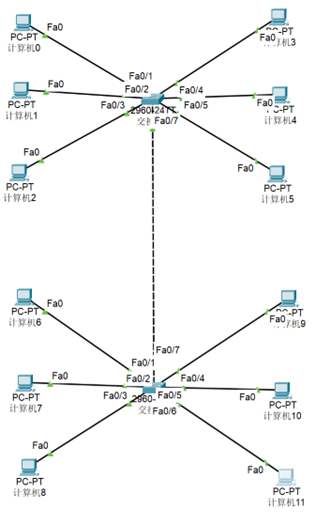

2.重新构建一个网络拓扑,配置IP地址
![](https://img-blog.csdnimg.cn/img_convert/27a9e9ca734c0e2fc09a331acf933ea5.png)

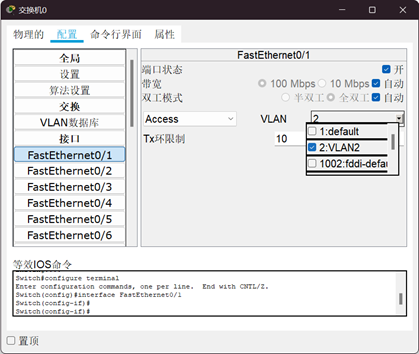

使左边6台主机属于VLAN2,右边6台主机属于VLAN3
从计算机0发送广播
![](https://img-blog.csdnimg.cn/img_convert/b2a147bb00f23f455198163272686034.png)
交换机0并没有转发至交换机1,端口7属于VLAN1
![](https://img-blog.csdnimg.cn/img_convert/30d4111fd14869767b426342c2cb943c.png)

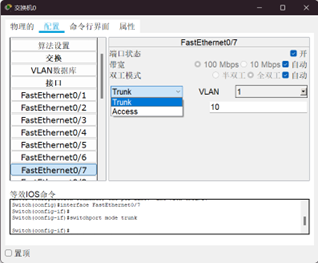

将交换机们的端口7类型转换为Trunk
从计算机0发送广播,从计算机3发送广播
![](https://img-blog.csdnimg.cn/img_convert/d16dff94f2d4eb9dac926d5f919bb581.png)
![](https://img-blog.csdnimg.cn/img_convert/280a6992b9b20cf782e4100a317b4c4c.png)
2.实验原理
借由交换机关于VLAN的功能观察VLAN分割和广播的的实验现象。
九、IPv4-分类地址
1.实验过程
构建网络拓扑,配置IP地址
![](https://img-blog.csdnimg.cn/img_convert/34d399d3714d948b5101b476862cae0f.png)
二者IP地址网络号必须相同才可以通信,最后的主机号从1至254任选即可,0为网络地址,255为广播地址
![](https://img-blog.csdnimg.cn/img_convert/18a30c81e51458dd504359c7baa6da16.png)

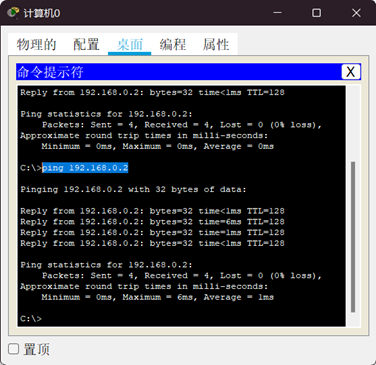

验证二者可以通信
改变计算机1IP地址
![](https://img-blog.csdnimg.cn/img_convert/46a9a9d122b7756366c80e85d835e46e.png)
处于B类网络
![](https://img-blog.csdnimg.cn/img_convert/f8c22ea876808188998ec688bcd7f8df.png)

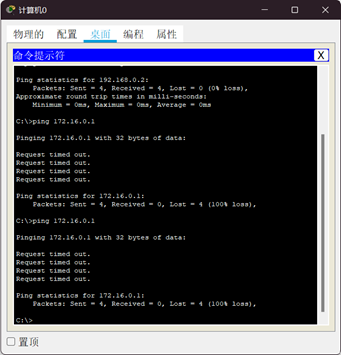

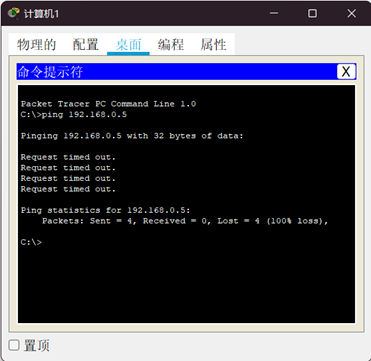

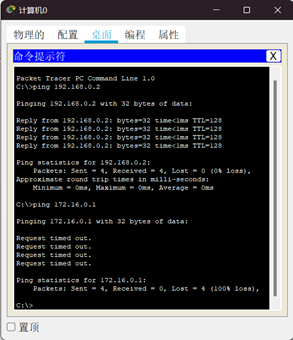

超时,说明不同网络的主机不能互连
![](https://img-blog.csdnimg.cn/img_convert/63b3e879ff35322bf35b163c4602564c.png)
![](https://img-blog.csdnimg.cn/img_convert/eabcf1eb87777045f2af7a952c319ff3.png)

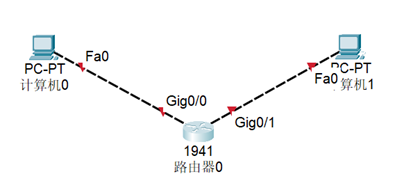

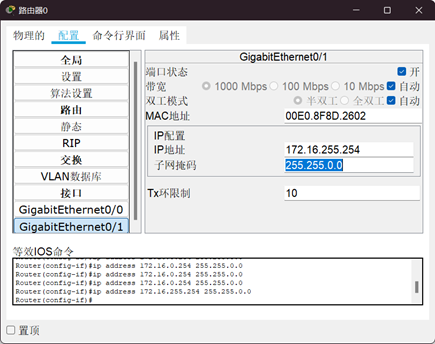

添加一个路由器,给其配置IP地址
![](https://img-blog.csdnimg.cn/img_convert/ac40c1d32cf18095b1f669f52cdbcee5.png)
依旧无法通信
将两个主机的默认网关地址改为对应路由器端口的IP地址
![](https://img-blog.csdnimg.cn/img_convert/33030bf1b495716092a393df51355552.png)

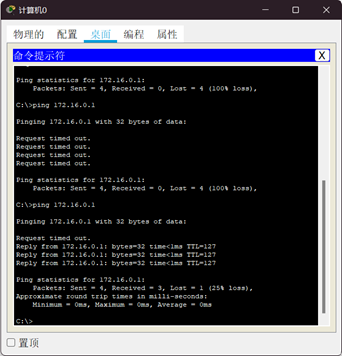

超时了一次,是因为MAC地址的请求
2.实验原理
验证分类IP地址的作用,探究路由器功能
十、 IPv4地址-划分子网
1.实验过程
构建网络拓扑,配置IP地址,写好注释
![](https://img-blog.csdnimg.cn/img_convert/8df494d8690d7cf711d4d200c659e034.png)

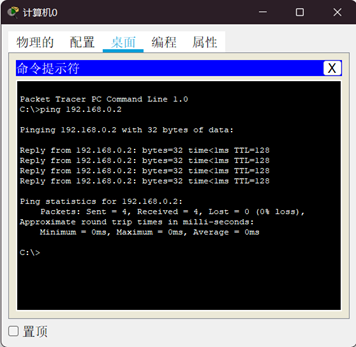

ping验证四者可以互相通信
![](https://img-blog.csdnimg.cn/img_convert/dd214c0e72d118398e70fc44eec5499d.png)

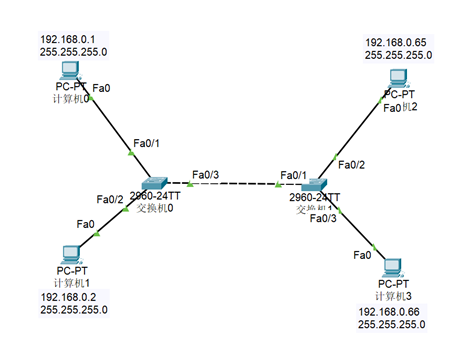

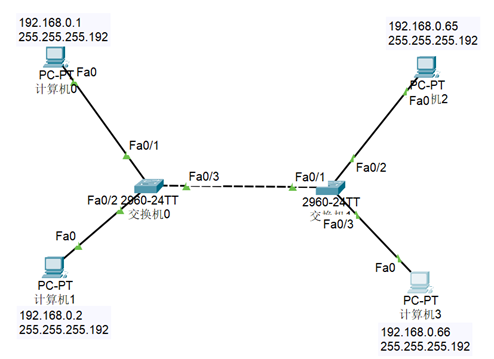

更改子网掩码
左边两台主机在同一个网络,右边在另一个网络
通过ping命令得到两边上下可以互相通信,但左右两边不互通

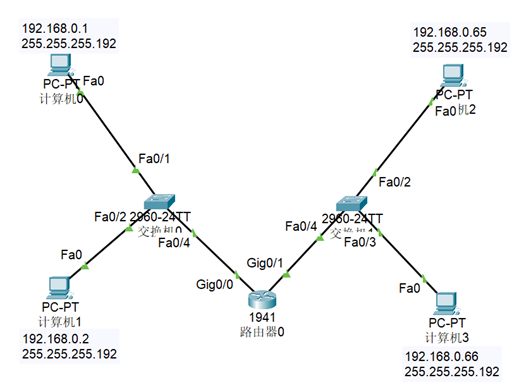

为了使两端可以进行通信,加入路由器,并配置好相关端口地址,再设置默认网关
![](https://img-blog.csdnimg.cn/img_convert/013cd53f2dc41b4a72e0cf8949b452f1.png)
第4字节上的增量:256-192=64
子网地址: 192.168.0.0 192.168.0.64 192.168.0.128 192.168.0.192
最小子网地址:192.168.0.1 192.168.0.65 192.168.0.129 192.168.0.193
最大子网地址:192.168.0.62 192.168.0.126 192.168.0.190 192.168.0.254
广播地址: 192.168.0.63 192.168.0.127 192.168.0.191 192.168.0.255

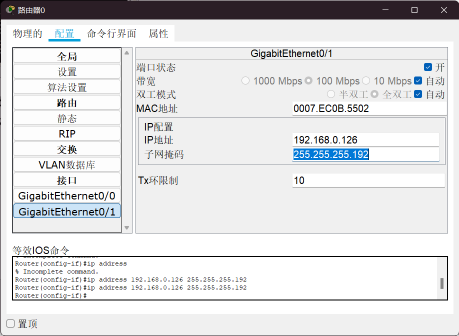

可以得出路由器0端口需在3-62之间,1端口需在67-126之间
![](https://img-blog.csdnimg.cn/img_convert/62c251bc6d2a9e76e6a2705576a6d855.png)
![](https://img-blog.csdnimg.cn/img_convert/de58ce1c979a0b237311f3d73dae6ebd.png)
除第一次ARP广播请求,验证得可以通信。
2.实验原理
学习划分子网的方法以及验证子网掩码的作用
十一、构造超网-无分类编址
- 实验过程

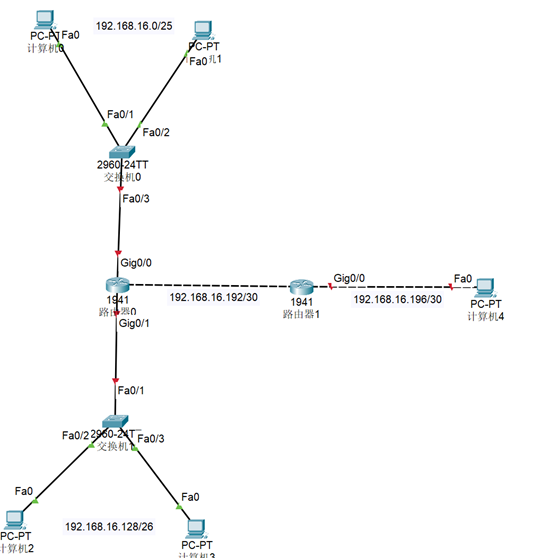

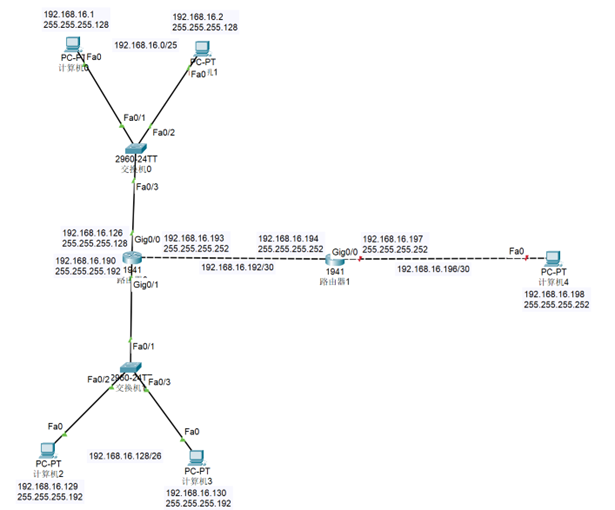

构建网络拓扑,按注释要求给各主机和路由器接口分配IP地址设置子网掩码,各主机设置网关,给各路由器配置静态路由
![](https://img-blog.csdnimg.cn/img_convert/89ef36cf74080b4ef22cd8f770c73997.png)
192.168.16.0/25地址块,最小地址为192.168.16.0,最大地址为192.168.16.127,可分配192.168.16.1-192.168.16.126,子网掩码255.255.255.128
192.168.16.128/26地址块,最小地址为192.168.16.128,最大地址为192.168.16.191,可分配192.168.16.129-192.168.16.190,子网掩码255.255.255.192
192.168.16.192/30地址块,最小地址为192.168.16.192,最大地址为192.168.16.195,可分配192.168.16.193-192.168.16.194,子网掩码255.255.255.252
192.168.16.196/30地址块,最小地址为192.168.16.196,最大地址为192.168.16.199,可分配192.168.16.197-192.168.16.198,子网掩码255.255.255.252
![](https://img-blog.csdnimg.cn/img_convert/fefff37a1b98eb222a5f355376fe0197.png)
配置完成
(未完)
