电磁场常见名词整理（不断更新中）

网上搜到的资料语言往往生硬晦涩，对初学者并不友好。我作为一个学习者，对电磁场名词解释的知识进行了总结归纳。由于涉及知识十分复杂，如有错误，恳请指正。欢迎大家交流学习、相互进步！

B

波长缩短现象

名词解释

制作天线时，天线振子长度相对于理论计算值缩短的百分比称为缩短系数，一般缩短5%左右，振子越粗，缩短越多

波长缩短现象主要原因

1. 对称振子辐射引起振子电流衰减，使振子电流相速减小，相移常数β大于自由空间的波数k，致使波长缩短；
2. 由于振子导体有一定直径，末端分布电容增大（称为末端效应），末端电流实际不为零，这等效于振子长度增加，因而造成波长缩短。振子导体越粗，末端效应越显著，波长缩短越严重。

巴伦 (反向功分器)

由于电偶极子、磁偶极子、以及磁电偶极子都是一种平衡结构，因此它们都需要平衡的馈电。但是同轴电缆、SMA连接头等结构属于不平衡馈电，这就需要用到平衡-不平衡转换器（Balance-unbalance transformers，Balun，音译为巴伦）来进行匹配。另外，同轴电缆和SMA连接头的常用阻抗一般是50Ω或75Ω，但天线的输入阻抗不确定，所以巴伦起到阻抗转换的作用，将天线的输入阻抗转换与同轴电缆或SMA的特征阻抗一致，不然反射系数很大，损耗过大直接恶化天线的性能[1]。

另外，阻抗的转换功能还可以通过巴伦来实现，广泛应用于滤波电路、平衡混频器以及射频微波领域的器件[1]。

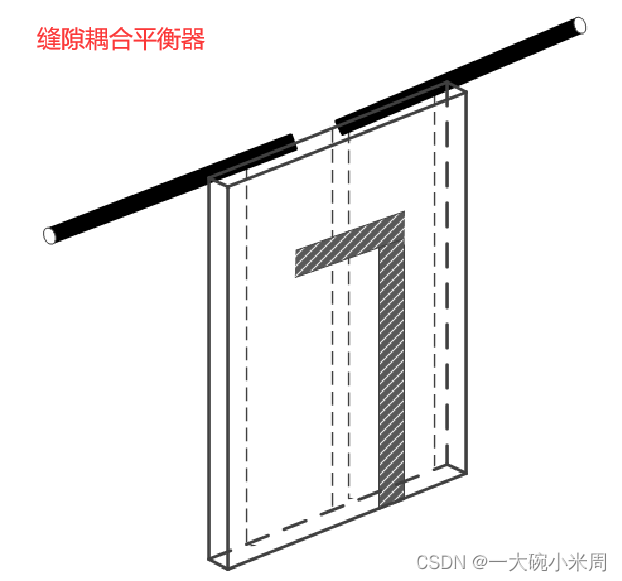

在基于交叉电偶极子的双极化天线中，为解决两个振子的馈电结构物理干涉的问题又提出了缝隙耦合平衡器，也可称为集成巴伦，宽带集成巴伦时由一对印制在介质板后面的平行槽线和一条印制在介质板前面的微带线构成，可以实现振子双臂关于地的对称性，确保宽带平衡馈电。而缝隙耦合和 λ/4 阻抗变换线可以实现天线宽带阻抗匹配。同时，两片集成巴伦正交放置可以避免馈电结构相对天线轴线偏心放置所造成的对称振子电流非平衡现象[2]。

1. 基于混合模式的低剖面宽带天线研究_黄贝
2. 移动通信天线带宽增强及降耦研究_傅随道

C

插入损耗

插入损耗IL: 信号通过某一器件的时候，要损失多少能量。当然我们希望越小越好，最好无损的通过去。

差分线

两条存在耦合且平行等长的两根传输线，用来传输相位差180度的信号。

差分信号

差分信号又称为差模信号，主要是对信号进行差分传输。差分电路具有线性度高、抗干扰能力强、动态范围大且能够抑制谐波等优点，射频前端常采用差分技术。

差分馈电

差分馈电天线是指天线采用一对振幅相等、相位相反的差分信号进行激励。在天线的仿真设计过程中，采用二端口的差分馈电，其输入的信号为差分信号，在一定程度上，可以降低天线的交叉极化。

差分馈电的方式和普通的单端口馈电的方式相比，在与射频前端差分电路集成时，前者不需要使用巴伦结构来实现平衡到不平衡之间的信号转换，不会因为加入巴伦结构而使得整体的尺寸变大，也不会有额外的插入损耗的影响，而导致天线的辐射效率降低，同时在工作频带内采用差分馈电的方式的天线得到的辐射方向图更加稳定且对称，交叉极化较低，易实现宽带性能。

​D

大频率比

一种天线可以工作在两种频段且这两种频段相差较大。

“毫米波技术是下一代移动通信的重要技术。与微波频段相比其拥有丰富的频谱资源且支持更快的数据传输速率。而微波频段依然是目前无线通信网络的主要频段，所以设计一个能同时在微波频段和毫米波频段工作的大频率比天线具有一定的研究价值。”

《差分大频率比双频双极化天线与低剖面可重构超表面天线的研究》 作者姓名 温海阳

电磁带隙 EBG

若将具有不同介电常数的介质材料在空间按一定周期排列‚就能构成光子晶体(PC一PhotonicCrystal)(光子半导体)【1】。晶体结构中原子如果按照周期性结构排列，会产生特殊电势场，这对晶体中电子具有特殊的能量约束，导致电子的能量形成能带，在能带间隙则产生没有能量分布的电子带阻 。对于特定频段的波来说，在入射方向上所有偏振状态的能量都无法传输，这些频段称为“光子带阻”（Photonic Band Gap，PBG）【2】。利用光子晶体‚人们有可能以类似半导体控制电子运动的方式‚来精确控制电磁波的运动‚如电磁波的传播速度(一般为慢波)、相位和方向等。频率落在禁带中的电磁波被严格禁止传播【1】。
如果光子能量和“光子带阻”两者的频段一致，使光子能量无法传输。利用光子带阻的这一特性，能够设计对光子流动进行调节和控制的光子晶体结构，这类似于半导体对电子的控制。 将光子晶体结构通过缩比关系扩展到微波频域就形成电磁带隙（Electromagnetic Bandgap, EBG） 结构【2】。

1. 《电磁带隙和缺陷地结构在微带线中的应用研究》 张友俊
2. 《基于缺陷地结构的耦合抑制及圆极化天线设计》 魏昆

电长度

微带传输线的物理长度与所传输电磁波波长之比为电长度： L0=L/λ

物理长度为1m的传输线，对于波长分别为10cm和1cm的两个电磁波，电长度分别为10和100，也就是说：在一米的传输线上波长为10cm的波变化了10个周期，而波长为1cm的波变化了100个周期。可见：相同物理长度上波变化越频繁电长度越大！即电长度是用来描述电磁波波形变化频繁程度的物理量

用度数表达电长度原来是为了方便设计，相同电长度的射频线，在不同板材和叠层设计下，其物理长度实际是不一样的

多模腔

由于矩形波导谐振腔的不同m、n、l的组合可以得到相同的谐振波长，这说明在单个谐振腔中可以同时存在多个模式，我们只需进行合理的尺寸设置并且激励出几种不同的模式就可以实现单腔中多种模式的传输。这样的话，一个多模式的谐振腔就可实现多个单模式腔的滤波特性，从而极大地减小了滤波器的尺寸。而本文中就通过合理调节尺寸，使得几种不同的模式谐振在同一个频带内，同时设计独特的激励结构实现不同模式的产生[1]。

1. 微波多模滤波器研究与设计_史晓瑞

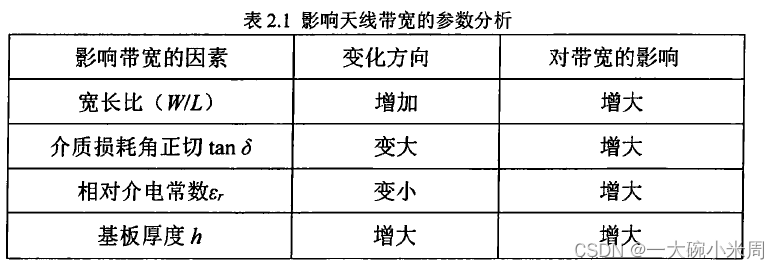

带宽

1. 宽带差分馈电微带滤波天线的设计与研究_王华珍

F

辐射零点 radiation null

滤波天线的增益曲线在高频带出现了一个辐射零点，增强了天线的带外抑制特性，有效抵抗外界干扰。增益曲线体现出具有较高的边缘滚降率和带外抑制水平。

​

“在工作频段边沿处有两个明显的辐射零点，分别在低频 23.65 GHz 与高频 26.5 GHz 处，具有良好的带外抑制水平。”
《面向 5G 移动通信的滤波天线阵列研究》 作者姓名 奉丽冰

G

隔离度

天线隔离度

隔离度定义为信号泄漏到其他端口的功率与输入功率之比，单位dB

天线的隔离度是指一个天线发射信号，通过另一个天线接收的信号与该发射天线的信号比值。即，一个天线接收到另一个天线发射的信号越少，那么这两个天线的隔离度就越好，被干扰的程度就越低。

混频器隔离度

混频器隔离度是指频率端口间的相互隔离，包括本振与射频，本振与中频，及射频与中频之间的隔离。隔离度定义为本振或射频信号泄漏到其他端口的功率与输入功率之比，单位dB。

隔离度是混频器电路平衡度的一个量度，当电路很平衡时，各端口间的隔离度很好，信号的相互泄漏很小。对于很多应用，本振功率泄漏到射频端的指标是很重要的，因为它可以反映出本振信号从天线再辐射的强弱程度。

当电路很平衡时，本振功率的大小不影响隔离度，但平衡度随频度提高而下降。通常，隔离度以每倍频程约5 dB的速度下降。

光子带隙（光子晶体）

若将具有不同介电常数的介质材料在空间按一定周期排列‚就能构成光子晶体(PC一PhotonicCrystal)(光子半导体)【1】。晶体结构中原子如果按照周期性结构排列，会产生特殊电势场，这对晶体中电子具有特殊的能量约束，导致电子的能量形成能带，在能带间隙则产生没有能量分布的电子带阻 。对于特定频段的波来说，在入射方向上所有偏振状态的能量都无法传输，这些频段称为“光子带阻”（Photonic Band Gap，PBG）【2】。利用光子晶体‚人们有可能以类似半导体控制电子运动的方式‚来精确控制电磁波的运动‚如电磁波的传播速度(一般为慢波)、相位和方向等。频率落在禁带中的电磁波被严格禁止传播【1】。

1. 电磁带隙和缺陷地结构在微带线中的应用研究_张友俊
2. 基于缺陷地结构的耦合抑制及圆极化天线设计_ 魏昆

共口径天线

共口径天线就是重点关注研究的宽带天线之一，它表征的是天线在同一口径内，工作在多个频段甚至多个极化的一种天线类型。也就是说，在同一空间内，共口径天线可以将多副性能不同的天线安装在一起，同时互不干扰相互独立的接收或发送信号。相比多副天线分开放置，不仅减小了天线的尺寸，还节省了整个天线系统所占的空间，同时降低了建造成本，对整个无线系统的集成更加有积极作用[1]。

1. 基于混合模式的低剖面宽带天线研究_黄贝

H

回波损耗 S11

回波损耗RL: 信号来的时候，有多少能量被挡在外面，反射回去。这个，也希望越小越好。总而言之，我们希望信号经过滤波器的时候能量无损失，无反射的全部过去。

混合电磁耦合

混合电磁耦合与传输零点的关系

(a)中同时存在电耦合与磁耦合，等效电路(b)中有自电感Ｌ和自电容Ｃ，两个谐振器之间形成耦合时有混合的耦合电容Cｍ和耦合电感Lm，利用Ｊ倒置变换器对等效电路进行分析，可以得到电、磁耦合系数和传输零点的关系,电耦合系数Ke和磁耦合系数Km分别表示为
总耦合系数为Ｋ，表示为：
由于存在电磁耦合，因此产生了对应于传输零点的LmCm回路，得到传输零点表达式为：
从混合电磁耦合理论可以得到结论：传输零点的位置与电、磁耦合系数的大小密切相关，当电耦合系数大于磁耦合系数时，其传输零点小于中心频率（TZ位于通带左边）；当磁耦合系数大于电耦合系数时，其传输零点大于中心频率（TZ位于通带右边）；当磁耦合系数与电耦合系数比值为１时（磁耦合与电耦合的占比均为５０％），其传输零点与中心频率相等，此时无传输零点[1]。

1.集成基片间隙波导滤波器的研究与设计_杨杰

J

基片集成波导 SIW

基片集成波导（Substrate Integrated Waveguide，SIW）是通过在上下底面为金属面（如敷铜面）的介质基片上，利用金属化通孔阵列来实现的一种导波结构，它可以等效为介质填充的金属波导。

这种结构能够利用 PCB 或 LTCC 工艺来实现，因而具有与金属波导相似的高品质因数、高功率容量、低插损、低辐射等特点；同时还具有体积小、重量轻、成本低、易于加工、易于实现平面集成等传统金属波导不具备的特点【1】。

近年来，SIW 被广泛地应用到了微波及毫米波电路的各个领域，如滤波器、耦合器、功分器、振荡器、天线馈线、频率选择表面等，为微波电路及系统的设计注入了新的活力【2】。

1. 基于基片集成波导的微波无源电路研究_ 李荣强
2. SIW带通滤波器研究与设计_ 宋秋雨

基片集成电路

基片集成电路，是指在单层或多层介质基片上通过各种导波结构，特别是通过各种非平面导波结构来实现一定功能或系统性能的模块电路。

1. 基于基片集成波导的微波无源电路研究_ 李荣强

交叉极化

通俗来讲，与接收天线本身的极化方向相垂直的极化叫做交叉极化
（网上说的比较生硬，以上是本人的总结，如果有说的不准确的地方请指出谢谢！
比如，天线辐射出沿X轴的线极化波，那么其他沿X轴方向的极化就叫做主极化，即电场强度最大辐射方向，沿Y轴的叫做交叉极化。显然，上面的定义中可以把垂直改为正交则更严谨一些）
在HFSS中，要查看主极化和交叉极化，首先必须确定电场最大辐射方向。如果最大辐射方向在Z轴，主极化和交叉极化比较容易观察，对线极化天线来说，就看GainTheta和GainPhi；如果是圆极化，就看GainRHCP和GainLHCP

寄生频率

指的是基模以外的频率，在谐振腔中也常称为高次模。一般来说寄生频率是滤波器设计过程中不需要的频率，常对其进行推远或抑制处理[1]

1. 微波多模滤波器研究与设计_史晓瑞

极化匹配

[1]

1. 宽带阻抗匹配及高稳定相位中心天线技术研究_张皓

极化分集

极化分集技术主要利用正交极化的天线 (双极化天线) 来降低多径衰落所带来的影响。在双极化天线中只需要发射或接收两个相互正交的极化波，并且利用互不干扰的两条路径来发送消息，这样接收端不需要利用额外的接收机就能接收到信息，而且也不会增加系统的尺寸。在基站中采用双极化天线不仅可以显著地降低由多径衰落所导致的误码率，而且可以实现频率复用的功能。此外，双极化天线还能提高基站的信道容量[1]。

1. 新型偶极子天线的研究与设计_杨婉军

介电常数 ε

介电常数表示了电介质电容器电容与真空电容器电容的比率，它在宏观上表示出这种绝缘材料储存电能能力的大小，介电常数 ε 的同义词则为“电容率（Permittivity）”，由字面上也可以体会到介电常数与电容之间的关系含义，当基板材料的介电常数 ε 较大时，即表示信号线中传输能量已有不少被“蓄容”在基材材料中。

• 基板材料的介电常数 ε 的大小，直接影响着高频电路中的信号传输速度， ε 值越大，信号传输速度v越小 [1]

  Td——信号传输延迟时间，
  L——信号传输的长度；
  c——光速

• 介电常数 ε 除了直接影响信号的传输速度以外，还在很大程度上决定特性阻抗，在微带线结构中，它可以表示为[2]

  Z0——印制导线的特性阻抗；
  εr——基板的介电常数；
  h——印制导线与基准面之间的介质厚度；
  w——印制导线的宽度；
  t——印制导线的厚度。

1. 介电常数对PCB板性能影响的四个方面_程静
2. 高频PCB基材介电常数与介电损耗的特性与改性进展_杨盟辉

K

宽阻带

器件（如天线、滤波器等）需要足够宽的阻带抑制性能以滤除其他通信应用产生的千扰信号以及收发机内部产生的杂波信号[1]。

1. 基于双模频率及耦合控制技术的SIW双频/多频/宽阻带带通滤波器的研究_周康

宽阻带带通滤波器

能够有效地滤除各种无线通信应用带来的干扰信号以及收发机内部产生的杂波信号，极大地提高通信信号质量，宽阻带带通滤波器也是学术界研究的一个重点。基于各种各样的谐波抑制手段，研究者们提出了多种宽阻带带通滤波器的实现方法，大致可归纳为如下几类：

1. 级联／集成低通滤波结构技术。这种技术是将低通滤波器或能产生低通滤波响应的光子带隙（PBG）或电磁带隙（EBG）结构级联或集成到所设计的带通滤波器当中，实现所需的宽阻带效果。其中，级联方案的优点在于低通和带通滤波器均可独立自由地设计与调节，缺点是所级联的低通滤波器会增加电路尺寸和通带插入损耗；而集成方案正好克服了上述缺陷，付出的代价却是设计复杂性的增加，需要考虑低通与带通滤波器的联调。
2. 零点抑制技术。这种技术是将如加载型或嵌入型微带线开路短截线、耦合型分裂环、缺陷地结构（DGS）等带阻谐振器产生的传输零点或者抽头线耦合谐振器、平行耦合线及其加载短截线固有的传输零点放置到有效频率位置以达到谐波抑制的目的，从而实现所需的宽阻带效果。此方法的优势在于通常可以独立自由地设计和调节零点位置，有针对性的抑制某些频率的谐波信号；但是引入额外的带阻谐振器无疑会增加电路的复杂性，而抽头线和平行耦合线的零点抑制方案也会极大地增加设计难度。
3. 谐波推远技术。此技术的原理是在设计滤波器时合理地选择如半波长SIR、四分之一波长SIR、容性加载四分之一波长SIR等谐振器的结构与尺寸，使谐振器的高次谐振频率尽可能地远离基模频率，从而实现较宽的阻带范围。这种方法的优点是不会增加任何额外的集总或分布式元器件，缺点是难以获得很大的谐波与基波频率比，使得滤波器的阻带范围很难做到很宽。
4. 谐波耦合控制技术。合理选择谐振器之间或端口与输入谐振器之间的耦合位置，可以精准地控制谐波信号的耦合强度，使谐波耦合为零或很弱时便可以实现阻带抑制的功能。还可以利用耦合矩阵综合技术得到阻带响应对应的耦合矩阵，将此耦合矩阵应用于高次谐波来达到杂散抑制的目的。同样地，这种技术不会增加额外的分布式元件，但需要同时考虑基频与谐波的耦合问题，增加了电路设计难度。
5. 谐波交错技术这种技术的原理是在选择和设计如对称或非对称半波长SIR、四分之一波长SIR等谐振器时使得用于构建通带的谐振模式频率相同而其他杂散谐振频率交错分布，这样当多个谐振器耦合级联形成滤波器时便可实现谐波电平的抑制。此方法的优点是不会增加任何额外的元件，也无需考虑杂散信号的耦合，但缺点是仅适用于窄带宽和弱耦合的情况，且杂散电平存在不可控性，有时无法使得所有谐波电平均低于理想值。

为了能够产生尽可能宽的阻带带宽以及更加优越的阻带抑制效果，实际当中通常会将多种谐波抑制方案相结合。如在利用级联低通滤波响应技术、谐波推远技术、谐波交错技术设计宽阻带滤波器时通常会引入零点抑制技术来降低阻带内凸起的毛刺电平；在采用谐波推远技术设计宽阻带滤波器时还可以引入谐波交错技术来实现更宽的阻带范围[1]。

1. 基于双模频率及耦合控制技术的SIW双频/多频/宽阻带带通滤波器的研究_周康

可重构天线

可重构天线能够根据需要智能地改变工作状态，使之能够动态地满足多个无线服务的需要，而不必增加容纳多副天线所需要的物理空间，极大地提高了天线利用率。
比如，对于极化可重构和方向图可重构天线而言，它可以根据外部环境实时地切换自身的极化状态和辐射波束指向，以匹配得到更高效地接收效率和发射效率。而对于频率捷变（频率可重构）天线来说，实时地调整自身的工作频率可以获得更宽的接收带宽，同时也可以增强设备的抗干扰性能。
可重构天线的出现，对整个无线通信系统的性能提升、成本压缩、体积减小、质量减轻等都起到了积极的推动作用[1]。

1. 宽带圆极化天线及可重构天线研究与设计_丁孝翔

空间分集

频率分集通过利用不同的频率来传递信息，而空间分集技术则利用相距较远的多个天线并且整合这些天线接收到的信号来降低由多径衰落引起的误码率。同样地，因为空间分集技术对天线距离的要求比较高，这种技术依然会需要比较大的面积，从而并不满足系统小型化和紧凑化发展的趋势[1]。
实现过程是在发端采用一副天线发射，而在接收端采用多副天线接收。接收端天线之间的距离d≥λ/2（λ为工作波长），以保证接收天线输出信号的衰落特性是相互独立的，也就是说，当某一副接收天线的输出信号很低时，其他接收天线的输出则不一定在这同一时刻也出现幅度低的现象，经相应的合并电路从中选出信号幅度较大、信噪比最佳的一路，得到一个总的接收天线输出信号。这样就降低了信道衰落的影响，改善了传输的可靠性[2]。

1. 新型偶极子天线的研究与设计_杨婉军
2. 空间分集_百度百科

M

慢波效应

即相速度小于媒介中的波速

O

耦合

在电子学中，耦合指从一个电路部分到另一个电路部分的能量传递。

P

偏振

偏振指的是波动能够朝着不同方向振荡。电磁波的电场与磁场彼此相互垂直。按照常规，电磁波的偏振方向指的是电场的偏振方向。在自由空间里，电磁波是以横波方式传播，即电场与磁场又都垂直于电磁波的传播方向。理论而言，只要垂直于传播方向的方向，振荡的电场可以呈任意方向。
假若电场的振荡只朝着单独一个方向，则称此为“线偏振”或“平面偏振”；假若电场的振荡方向是以电磁波的波频率进行旋转动作，并且电场矢量的矢端随着时间流意勾绘出圆型，则称此为“圆偏振”；假若勾绘出椭圆型，则称此为“椭圆偏振”。对于这两个案例，又可按照在任意位置朝着源头望去，电场随时间流易而旋转的顺时针方向、逆时针方向，将圆偏振细分为“右旋圆偏振”、“左旋圆偏振”，将椭圆偏振细分为“右旋椭圆偏振”、“左旋椭圆偏振”；这性质称为手征性。

所以偏振的本质是描述了波在空间中的电场强度变化，是空间及时间的函数。（知乎：探索之子）

品质因数

品质因数Q 可用来表示单个谐振器中储存的能量与损耗的能量之间的关系，这里的品质因数又称为无载或固有品质因数。表示为[1]：

W 为谐振器中储存能量的总量，Wt 为谐振器在一个周期 T 内损耗的能量

1. 微波多模滤波器研究与设计_史晓瑞

频率分集

频率分集通过不同的频率来传递同一信息，而在接收端则要用到与这些工作频率相对应的接收机。当工作频率较多时就要求接收端有较多的接收机，这些接收机会占用比较大的面积，从而导致系统的尺寸非常大[1]。

1. 新型偶极子天线的研究与设计_杨婉军

Q

缺陷地结构 DGS

1999年‚韩国学者J.1.Park等人在研究(PBG一Photonic bandgap)结构的基础上提出了缺陷地结构(DGS——defected ground structure的概念汇2。DGS是通过在接地板上刻蚀缺陷的图形形成的‚在接地板上刻蚀缺陷的图形会扰乱接地板上传导电流的分布‚该扰乱的电流分布能够改变传输线的特性‚如:有效电感和有效电容‚使得由DGS构成的微带线具有慢波特性和带阻特性[1]。

1. 电磁带隙和缺陷地结构在微带线中的应用研究_张友俊

前后比 F-B Ratio

S

双极化天线

双极化天线是指具有两种极化特性且两种极化相互正交的天线[1]。

1.紧凑型载体平台宽频带双极化天线研究_谢国君

视轴 boresight

天线视轴是定向天线的最大增益轴（最大辐射功率）。对于大多数天线，视轴是天线的对称轴。例如，对于轴向馈电碟形天线，天线的视线是抛物面天线的对称轴，天线的辐射方向图（主瓣）围绕视线轴对称。大多数天线的视轴是固定的，不能改变。然而，相控阵天线可以电子控制波束，通过改变不同天线元件发射的无线电波的相对相位来改变视轴角度，甚至可以向多个方向辐射波束（多个视轴）。

“视轴”一词来自抛物面天线等高增益天线，它产生窄的铅笔形波束，很难精确瞄准远处的接收天线。这些仪器通常配有光学瞄准镜，以协助瞄准。

T

天线

天线是任何无线电系统的关键部件，它能将传输线上的导行波转换成自由空间波而辐射至自由空间或接收来自空间的辐射场而转换成高频电流至导波传输线，为无线电辐射和接收提供了一种手段[1]。

1. 新型宽波束及可重构圆极化天线研究_晏阳栋

W

微带线

微带线小型化的原因

微带线可以印制在很薄的介质基片上，故其横截面尺寸比波导小得多。其纵向尺寸虽和工作波长可以比拟，但因可采用高介电常数的介质基片，使线上的波长比自由空间波长小了几倍，同样可以减小。此外，整个微带电路元件共用接地板，只须由导体条带构成电路图形，使整个电路的结构更加紧凑。故微带电路解决了小型化问题，与波导、同轴线相比，大大地减小了体积、重量[1]。

传统微带线的优点

1. 小型化、轻量化；
2. 生产成本低，生产周期缩短，这是由于把大量的机械加工变为微带印制工艺的缘故；
3. 提高了可靠性；
4. 提高了性能。

传统微带线的缺点

1. 损耗大，Q 值约比同轴线低一个数量级，比波导几乎低两个数量级；
2. 构成整个微波功能块时，有时传输线损耗可高达几个dB，这在某些应用中也不允许；
3. 由于微带线的尺寸小而不适于传输大功率，只能应用于中小功率。

参考文献

1. 基于基片集成波导的微波无源电路研究_李荣强

X

相位常数（相移常数）

相位常数又叫相移常数，是电磁波传播时，传播常数的虚数部分（衰减常数是传播系数的实数部分），是描述传输线上传播的电磁波在传播中相位变化的物理量，表示电磁波沿单位长度均匀线路传输时的相移值，公式为 β=2π/λ，其中λ为波长。

由于天线上每一点都产生辐射，即电流波在天线上一边传输一边辐射，使得电流有衰减，电流传播的相速减小，波长缩短，相位常数大于自由空间相位常数。

天线振子有一定直径，末端分布电容增大，末端电流实际不为零，振子愈粗，末端效应愈显著，这也将影响相位常数。

传播常数γ=α+iβ在频域内是个复变量，其实部α为衰减常数，表示电磁波沿传输线每单位长度的幅值变化，而虚部β称为相位常数，代表电磁波沿传输线每单位长度的相位变化。传播常数表示电磁波在同一均匀导电介质中相位变化和振幅衰减。

谐振频率

这里的谐振频率指的是单个谐振腔可以激起电磁震荡的频率，原则上与所设计滤波器的中心频率值相对应，是谐振腔频率选择特性的体现。

陷波器

陷波器是带阻滤波器的一种，通过设置相应的滤波器参数，可以实现指定频段内信号的滤除。与谐振现象增强某一频率震荡所相对应的是，陷波器会衰减某一频率的震荡。

陷波天线

通信系统的多个工作频段之间可能存在其它通信系统的干扰频段，这时需要在宽频带应用中引入陷波功能对干扰信号进行抑制。引入陷波特性的传统方法是在天线的前端串联带阻滤波器，而额外的滤波器既增加了体积，又恶化了匹配，增加了插入损耗。而将陷波结构与宽带天线一体化设计，既可以在不增大天线体积的情况下引入陷波功能，也可以不恶化天线的其它指标，甚至是改善天线工作频段内的性能。在天线内部引入陷波结构，可以满足宽频带小型化的需求，又可以抑制干扰频段[1]。

1. 宽带小型化天线及其陷波技术研究_张耀辉

相对带宽

绝对带宽是工作频带内最大频率减去最小频率 fh-fl
相对带宽是工作频带内绝对带宽与中心频率的比值 [(fh-fl)/f]*100%

窄带（Narrow Band）的相对带宽小于 1%，宽带（Broad Band）的相对带宽在 1%到25%，超宽带（Ultra-Wideband即UWB）的相对带宽大于25%

谐振模式

对于双频天线来说，如果存在许多谐振模式，为了使双频工作频率不相互干扰，最好选择两个相互正交的模式，如TM120和TM210模式。

Y

圆极化天线

圆极化天线的产生

圆极化天线的优点

第一 圆极化天线可以接收任意极化特性的线极化来波，相反，其辐射的电磁波也能被任意的线极化天线接收，这使得它具备更好的接收灵敏度和极化匹配率；
第二，不同旋向的圆极化波之间具有天然的极化正交性，这使得极化不同的圆极化天线之间具备良好的隔离，可以使设备具有更好的电磁兼容性；
第三，圆极化天线辐射的圆极化波在遇到平面、弧面、球面等对称目标的时候，其回波仍然为圆极化波，只是旋向恰好相反，这使得它在面对复杂的电磁应用环境时，具备较强的抗干扰能力[1]。

1. 宽带圆极化天线及可重构天线研究与设计_丁孝翔

Z

轴比

轴比是圆极化天线的一个重要的性能指标，它代表圆极化的纯度，轴比不大于3dB的带宽，定义为天线的圆极化带宽。它是衡量整机对不同方向的信号增益差异性的重要指标。

阵列

为什么设计天线阵列

单一天线的辐射方向性是有限的，为满足各种不同场合的应用需求，传统意义上将工作在同一频率的两个或两个以上的单个天线，按照一定的规律进行馈电和空间排列所构成的形式称为天线阵列，也叫天线阵。构成天线阵的天线辐射单元称为阵元。天线阵的工作原理可以是电磁波（电磁场）的叠加。当几列电磁波传播到同一区域时，会产生矢量叠加的现象。叠加的结果不仅与各列电磁波的振幅大小有关，而且与它们在相遇区间内相互之间的相位差有关。因此通过对各阵元幅度、相位以及位置关系的控制，实现所需的方向特性，便是阵列设计的内容[1]。

1. 平面端射圆极化天线及其阵列研究_叶茂
