极化的定义如下:
- 交叉极化(Cross-polarization)定义为与参考极化(通常是馈源的极化方向)相垂直的极化。与参考源的场相平行的场分量称为共面极化或主极化(Co-polarization),与参考源的场分量垂直的场分量称为交叉极化场。
- 水平极化(Horizontal polarization)定义为沿着X方向上的极化,垂直极化(Vertical polarization)定义为沿着Y方向上的极化。在CST中,选取Ludwig3坐标系,horizontal 对应水平极化分量,vertical对应垂直极化分量。
查看天线极化方向时,首先应确定馈源的极化方向。
- 如果馈源电场沿着Y方向,则horizontal分量是交叉极化,vertical分量是主极化
- 如果馈源电场沿着X方向,则vertical分量是交叉极化,horizontal分量是主极化
- 如果馈源电场不是X,Y,则应该旋转坐标系至上述情况,以便根据ludwig3坐标系下的垂直分量和水平分量来判断交叉极化和共面极化。
上述全是大道理,为什么Ludwig3坐标系可以更方便的看极化呢?

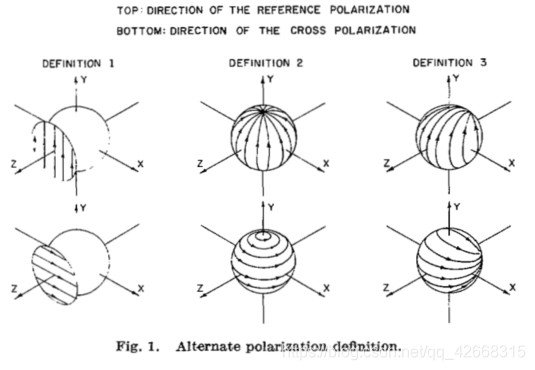

先来看一下Ludwig老爷子怎么定义的Ludwig3坐标系
