NPN和PNP三极管

三极管的分类:NPN型、PNP型。

三极管的三极:B(基极)、C(集电极)、E(发射极)。

导通条件

NPN型三极管的导通条件是C点电位>B点电位>E点电位,三极管饱和导通的条件是Ub>Ue,Ub>Uc。

PNP型三极管的导通条件是E点电位>B点电位>C点电位,三极管饱和导通的条件是Ue>Ub,Uc>Ub。

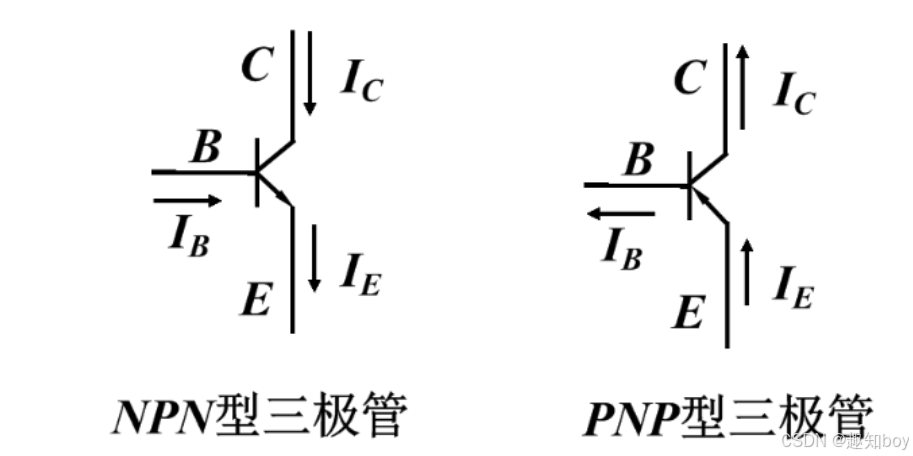

电流流向参考以上图片。

两种三极管的区别:导通条件不同(在实际应用中可以这样考虑)。

NPN型导通条件:

1、 Vbe电压大于导通电压(通常为0.6V至0.7V,根据芯片资料确定,芯片资料上可能称为恒压峰值Vbe(on));
2、不导通的时候,相当于断路,导通的时候C端和E端之间会有一个很小的压降(芯片手册上称为集电极-发射极饱和压降,写作Vce(sat)或者Vce(on),一般为几十到几百毫伏。

PNP型导通条件:

1、Vbe电压小于导通电压(通常为-0.6V至-0.7V,详细看芯片资料)。
2、导通的时候发射极和集电极之间也会有一个小压降。
