蜂鸣器（汇编语言）

蜂鸣器的发声主要需要搞懂两点问题，第一，如何使用单片机控制蜂鸣器发声；第二，选择合适的延时时间。

---

• 如何使用单片机控制蜂鸣器的发声？

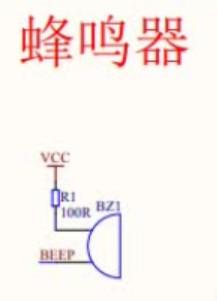

蜂鸣器分为有源和无源，本实验采用无源蜂鸣器，其原理图如下：

已知蜂鸣器BEEP端的高低电平变化，产生一定频率的脉冲信号，无源蜂鸣器得以发声。又BEEP端口作为ULN2003D的一个输出端口，控制它的电平变化也就是要控制IN5端口的输入，也就是P1.5。经过查阅资料，已知该芯片相当于非门，即输入为高，对应输出为低。并不影响本实验，可以忽略。

因此，我们只需控制P1.5的电平高低变换即可。

• 选择合适的延时时间

每次电平翻转后，需要一定的延时，参考资料，延时时间在10us左右，蜂鸣器能够正常发声。

---

由此，程序如下：

ORG 0000H
AJMP MAIN
MAIN:
     MOV R1,#0FFH
     CPL P1.5
     LCALL DEL
     AJMP MAIN
DEL:
     MOV R0,#02H
     DJNZ R0,$
     DJNZ R1,DEL
     MOV R1,#0FFH
     RET
END
