正点原子的逻辑分析仪采集IIC出现数据错误

正点原子的逻辑分析仪采集IIC波形时第一个数据出现错误

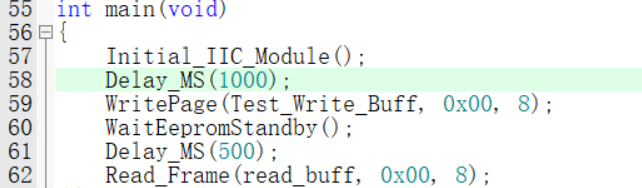

代码

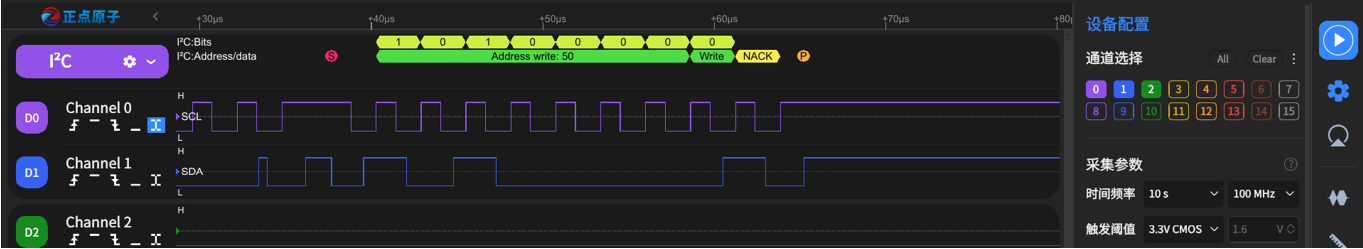

错误数据

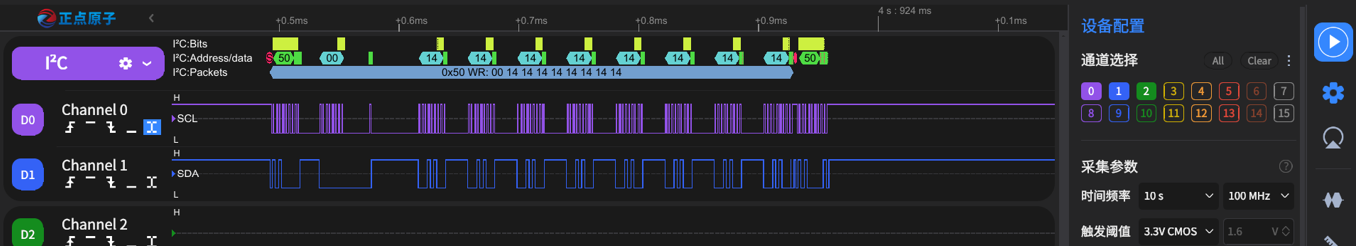

正确数据

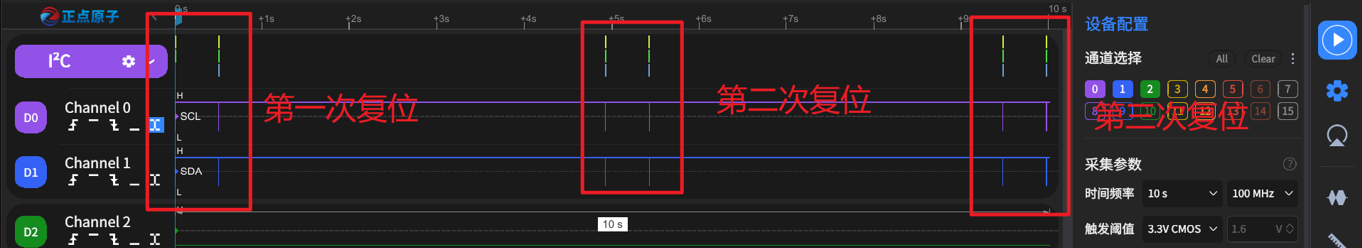

下面是三次单片机复位的结果图

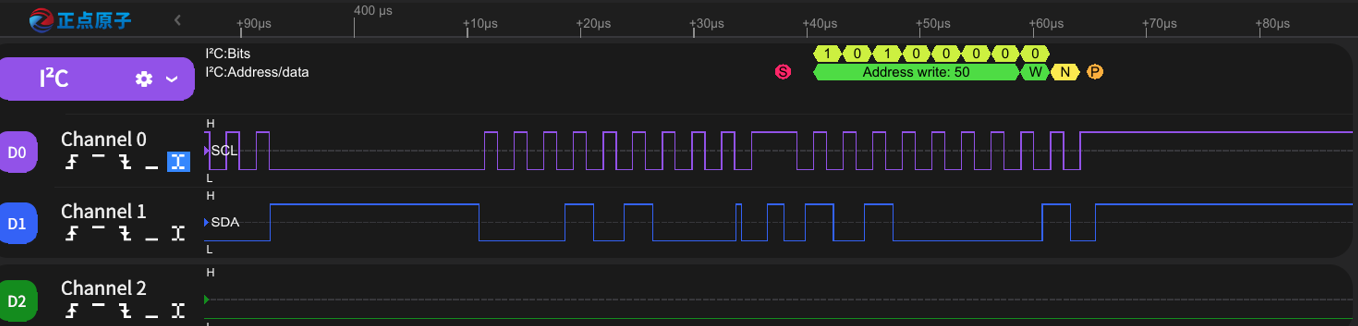

下面是第一次复位的第一个数据,这是错误的数据

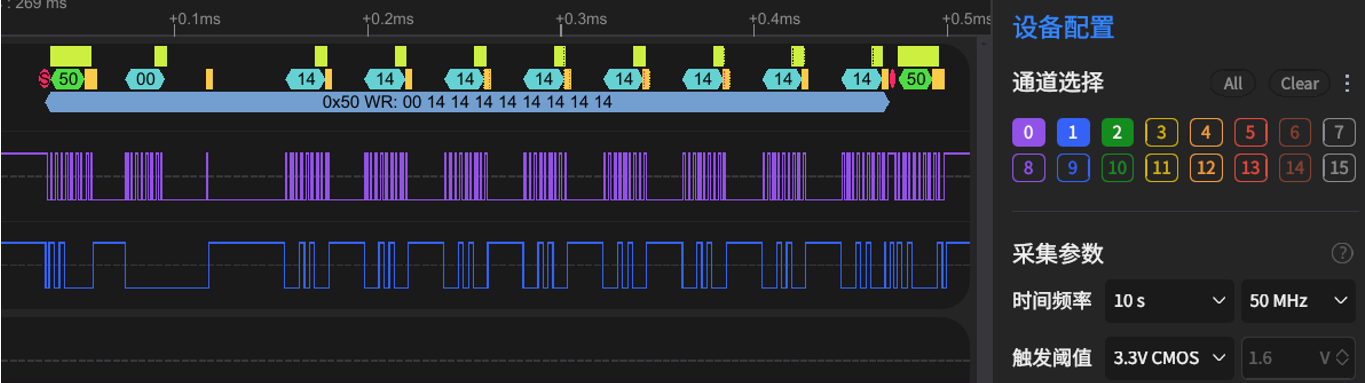

下面是第二次复位的第一个数据,这才是正确的数据

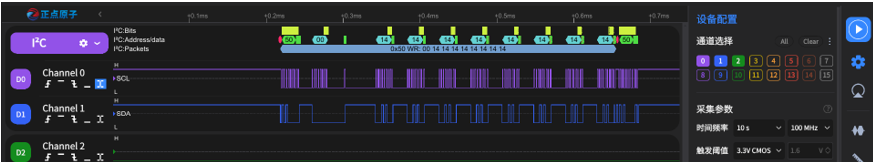

下面是第三次复位的第一个数据,这才是正确的数据

在上面的测试中,单片机代码不变的情况下测复位了三次,在第一次复位的数据中出现错误,而后面两次的数据正确,可以排除是单片机的问题,所以暂且把它归为逻辑分析仪的问题。本文发现问题当未找到解决问题的方法。
