一种基于红外光谱的工业检测用远心镜头的光学系统设计

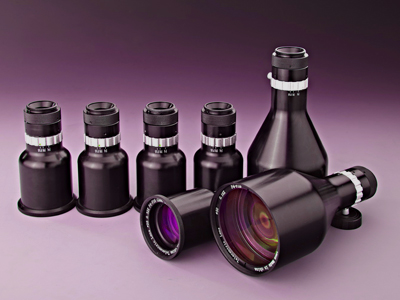

物方/双远心镜头的优势是物距在一定范围内变化，镜头的倍率不会改变，从而提高了系统的检测精度，主要应用于近距离、高精度的目标检测，特别是应用于物面凸凹不平的目标检测。

远心镜头的原理在这里就不做详细参数，大家可以翻一下以前的文章《科普：什么是远心镜头？如何选择？》。

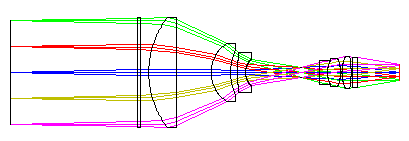

本案例是基于一种红外单色光源照明的双远心光学镜头，主要是对流水线工件的尺寸和瑕疵检测，主要技术参数如下：

视场：40mm

光谱：800-900nm

数值孔径：0.02

倍率：0.15

工作距离：50mm

机械接口：非标定制接口

设计达到的技术指标如下图：

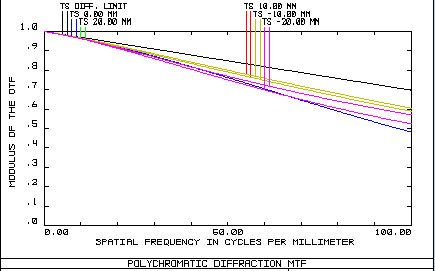

MTF>0.5@100lp/mm

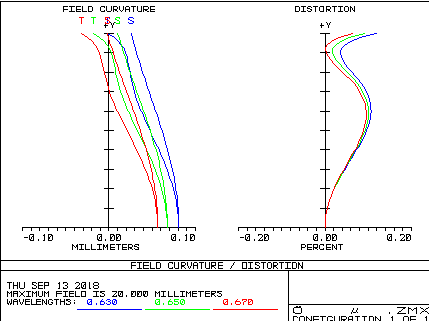

畸变<0.2%
