公差分析中曲率半径公差与光圈的换算

 在公差分析过程中有很多设置与注意事项，并没那么简单点点就能实现公差的分析，当然也并非一帖能讲解清晰，这里主要讲解下公差分析中曲率半径公差的单位转化，即光圈与毫米单位的转化。公差分析向导如下图所示：

在讲解曲率半径公差之前，我们首先讲解下，曲率半径在加工中的测试方法（这里只使用透镜类光学镜片曲率，不适合较大口径的反射式镜）。光学专业科班出身的朋友应该对于牛顿环实验十分熟悉，在光学加工中则是利用了这一原理，牛顿环属于分振幅法双光束干涉的一个典型，这种干涉现象最早为牛顿发现，因而这种  干涉圆环被称之为牛顿环。牛顿环在实际工作中通常用来测量透镜的曲率半径。

当一曲率半径很大的平凸透镜的凸面与一平玻璃板的精磨光面相接触时，则在透镜与  平玻璃之间形成一层空气薄膜，离接触点距离不同的地方，空气层的厚度不一样，但离接触点等距离的地方，厚度相同，等厚膜的轨迹是以接触点为中心的同心圆。如果将单色光垂直投射到这种装置上，则由空气薄膜的上下缘面所反射出来的光波之间由于有光程差，因此就发生干涉现象，这种干涉是一种等厚度干涉，因而在投射方向上进行观察，可以看到以接触点为中心的许多同心状的亮暗相间的圆环，其中心是一暗斑。

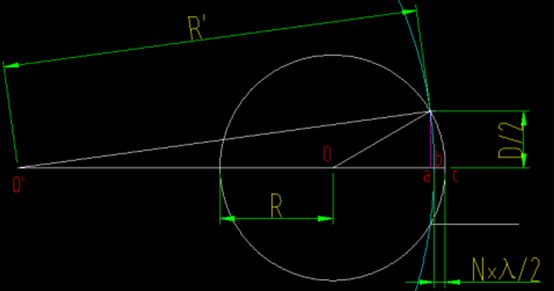

如下就是牛顿环实验的基本原理图，如果对牛顿环公式计算感兴趣则可随便找一本物理光学的教程就可以查到，在等厚干涉相关的知识部分：

那么这里的平板其实实际工厂加工就是样板，因为我们设计完成之后，曲率半径是要于对应加工厂
