普中51单片机教程-4.模块化编程和LCD1602

1.模块化编程

.c文件：函数、变量的定义

.h文件：可被外部调用的函数、变量的声明

（1）注意事项

1.任意自定义的变量、函数在调用之前必须有定义或声明

2.使用到的自定义函数的.c文件必须添加到工程参与编译

3.使用的.h文件必须放在编译器可寻找到的地方

（2）预编译

#define PI 3.14--------------->定义PI。将PI替换为3.14

#ifndef __XX_H__----------->如果没有定义__XX_H__，就编译下面的内容

#ifdef  __XX_H__----------->如果定义了__XX_H__，就编译下面的内容

例如：

#ifdef ABC

DHGFJ

#endif

此时就是DHGFJ这个的内容不会进行编译

如果开头加上#define ABC，那么DHGFJ就会参与编译，同理就可知#ifndef __XX_H__的作用

#ifndef ABC//ABC没有定义则编译下面的

#define ABC//定义ABC，使其存在，可编译

函数的声明

#endif

#endif--------------------------->与#ifndef，#if匹配，组成括号

#define A---------------------->定义A

等等

（3）示例

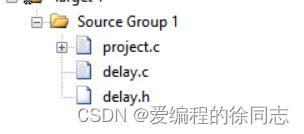

创建如上的.c文件和.h文件，名称可以大写，小写

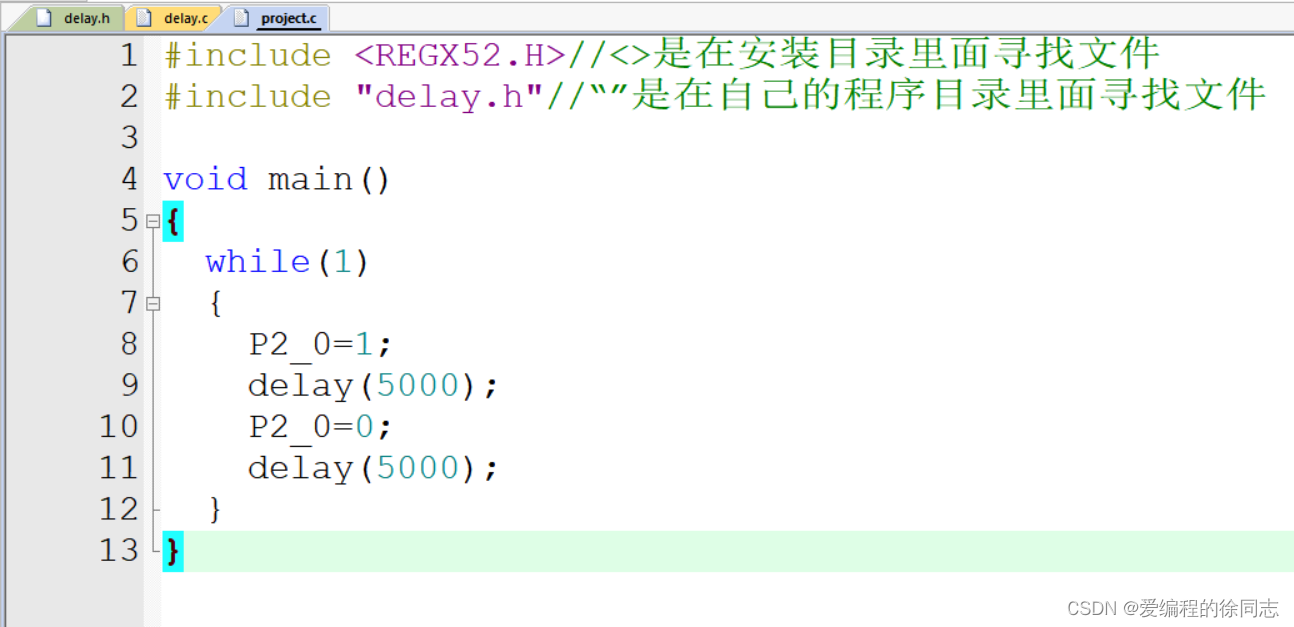

在主函数中如下编写（以LED闪烁为例）

#include <REGX52.H>//<>是在安装目录里面寻找文件
#include "delay.h"//“”是在自己的程序目录里面寻找文件

void main()
{
    while(1)
    {
        P2_0=1;
        delay(5000);
        P2_0=0;
        delay(5000);
    }
}

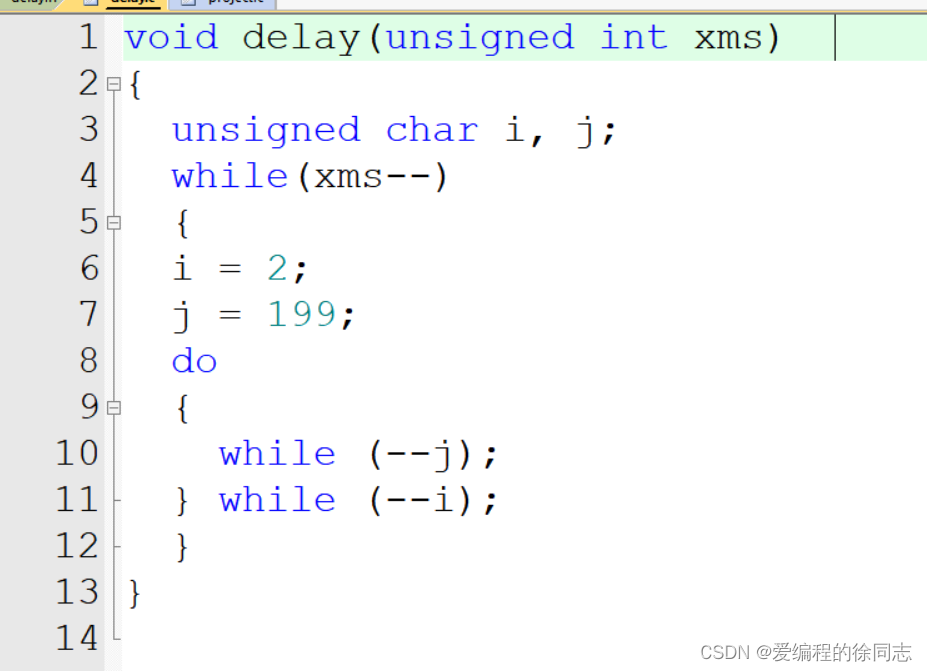

在delay.c中，放入延时函数

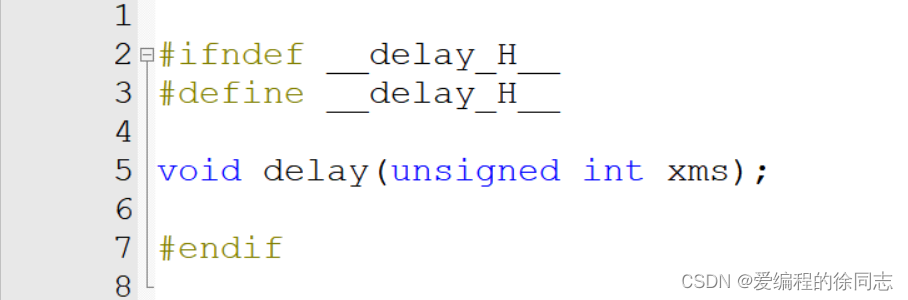

第一种（使用#ifndef）

在头文件，delay.h中

#ifndef __delay_H__
#define __delay_H__

void delay(unsigned int xms);

#endif

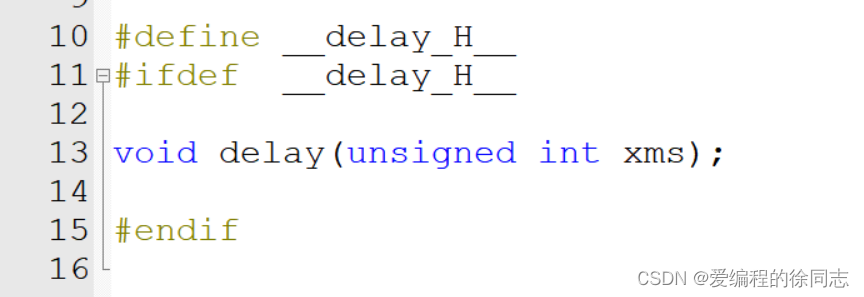

第二种（使用#ifdef）

#define __delay_H__
#ifdef  __delay_H__

void delay(unsigned int xms);

#endif

上一篇数码管的动态显示就可以如上进行操作，同志们可以自己去尝试下！！！要自己动手去尝试

注意在创建Nixie.c文件的时候需要加上#include <REGX.H> 的头文件，因为用到了位操作

2.LCD1602

（1）相应函数

函数	作用
LCD_Init();	初始化
LCD_ShowChar(1,1,'A');	显示一个字符
LCD_ShowString(1,3,"Hello");	显示字符串
LCD_ShowNum(1,9,123,3);	显示十进制数字
LCD_ShowSignedNum(1,13,-66,2);	显示有符号十进制数字
LCD_ShowHexNum(2,1,0xA8,2);	显示十六进制数字
LCD_ShowBinNum(2,4,0xAA,8);	显示二进制数字

（2）示例

LCD1602.c文件和LCD1602.h文件参考江协科技的，可以在评论区领取！！51单片机入门教程-2020版 程序全程纯手打 从零开始入门_哔哩哔哩_bilibili

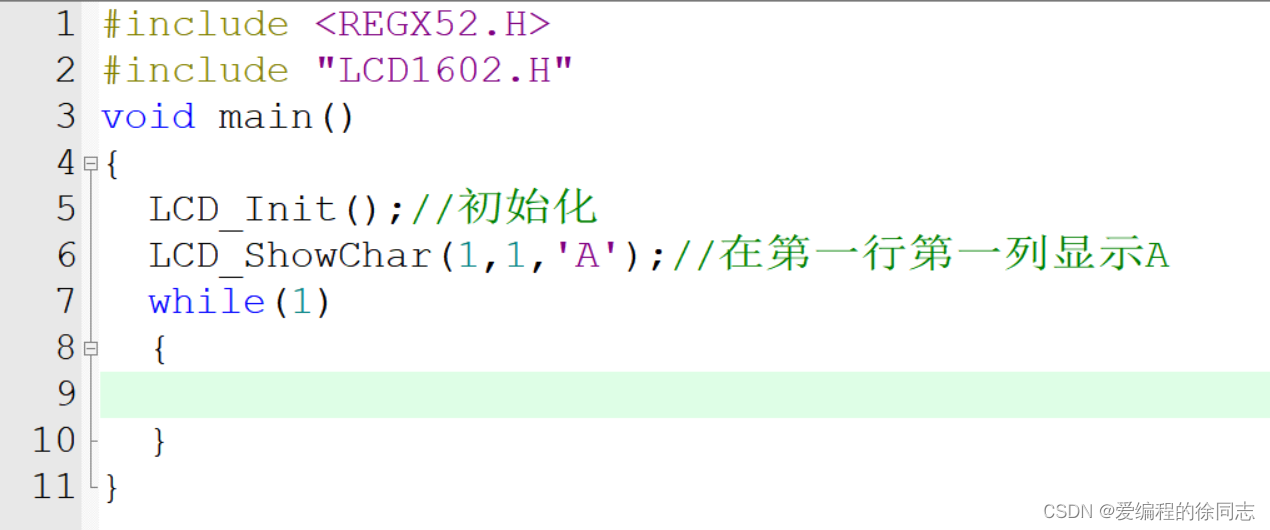

第一种，打印一个字符

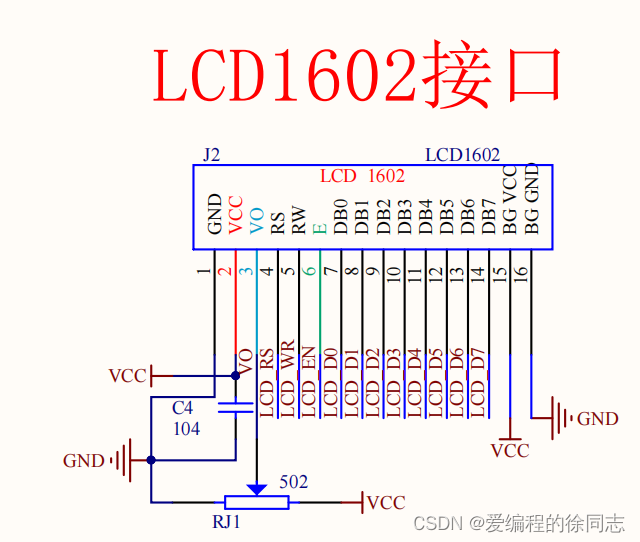

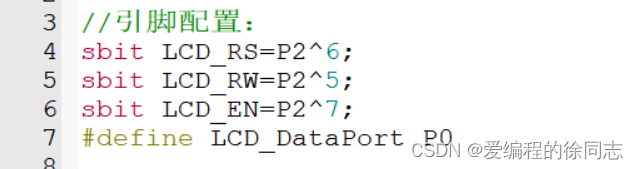

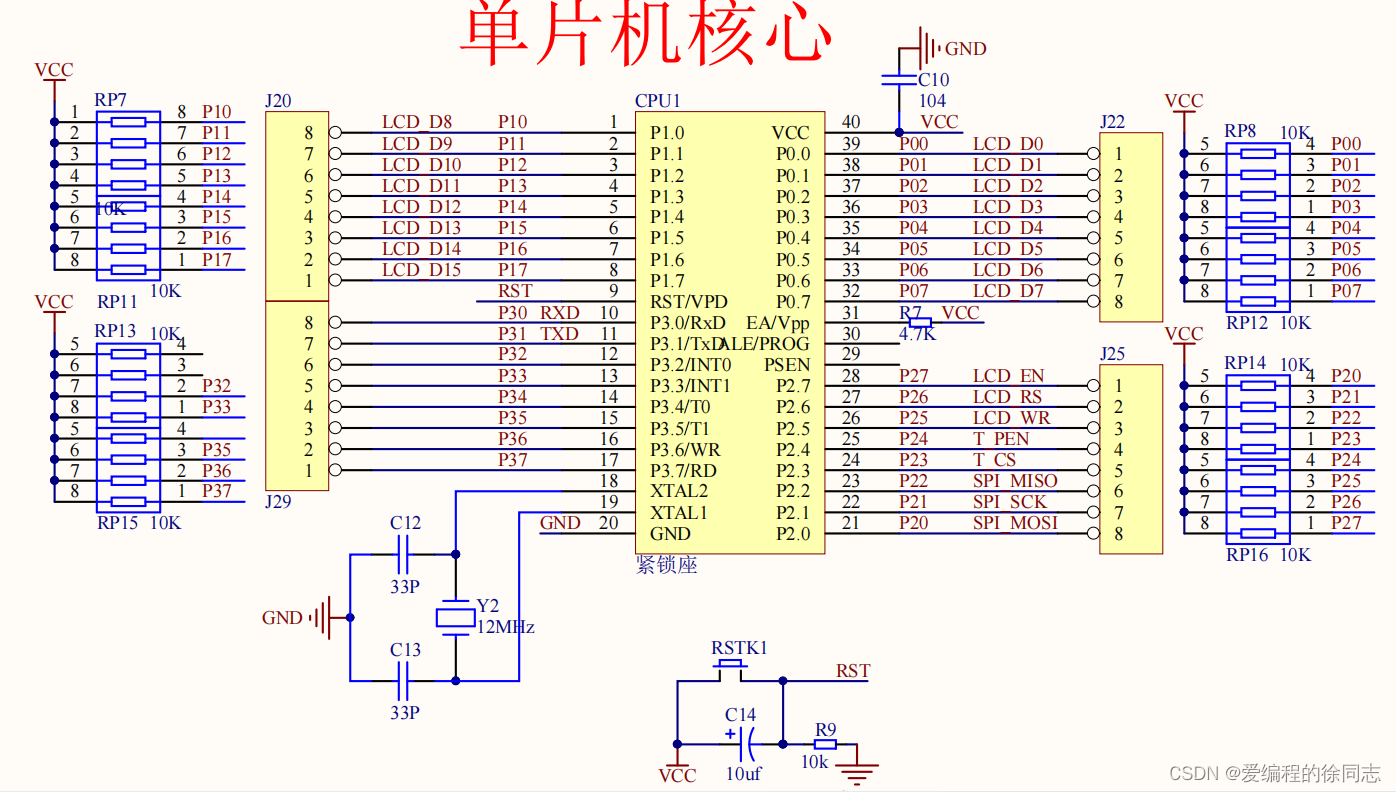

主函数代码，LCD1602.C和LCD1602.H的代码不需要管，只要在目录中打开即可，如果你不是这个型号的板子，那就需要将LCD1602.C中的引脚改掉，如下图所示。

#include <REGX52.H>
#include "LCD1602.H"
void main()
{
    LCD_Init();//初始化
    LCD_ShowChar(1,1,'A');//在第一行第一列显示A
    while(1)
    {

    }
}

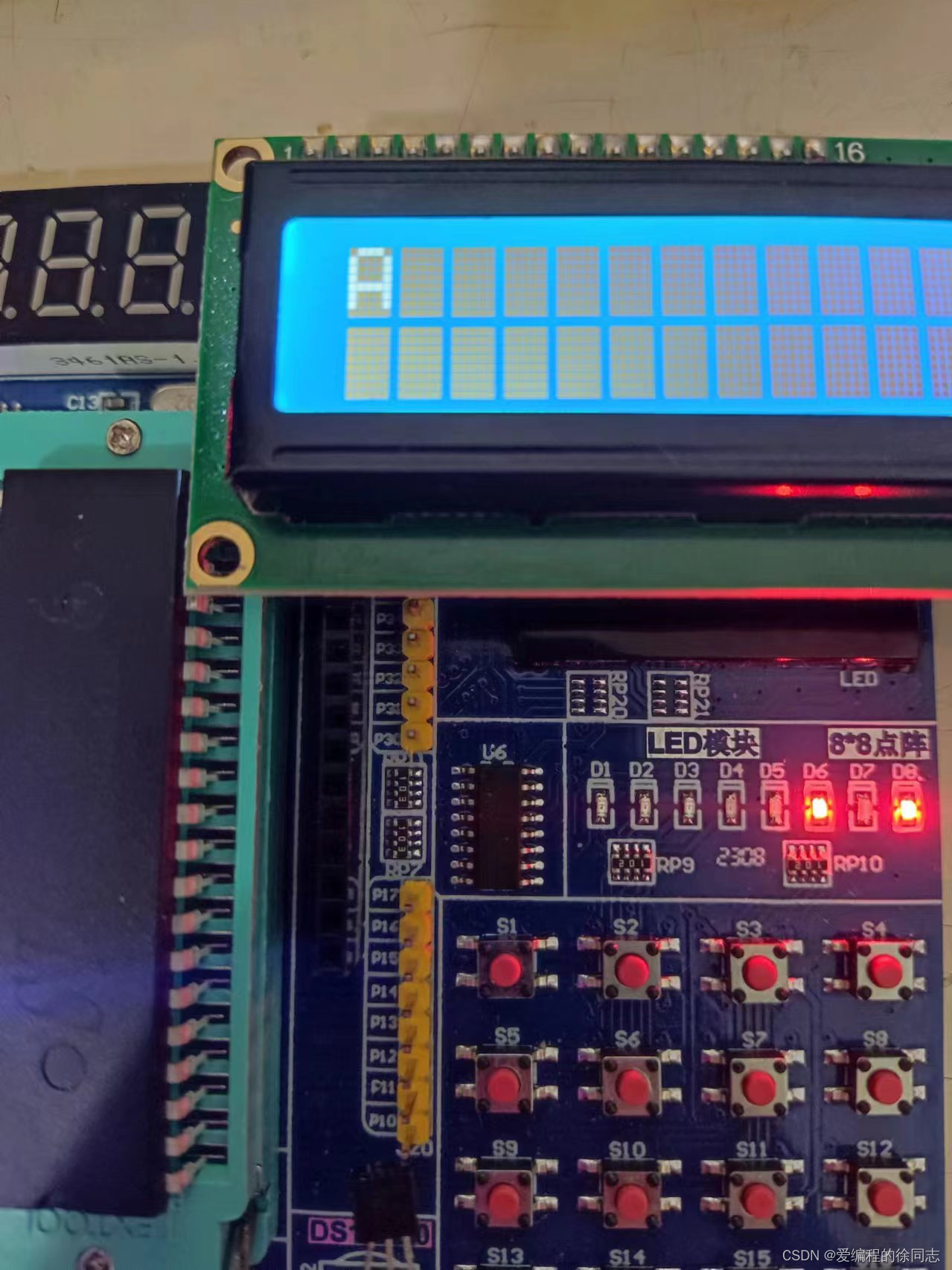

效果如下：

第二种，显示字符串

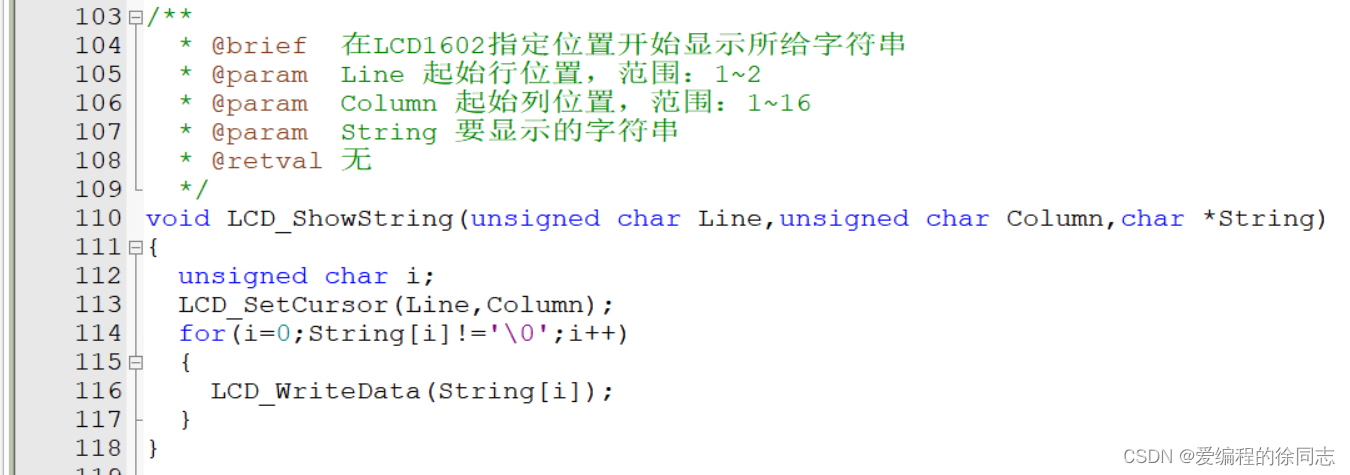

在LCD1602.c文件中标明了范围，如下图

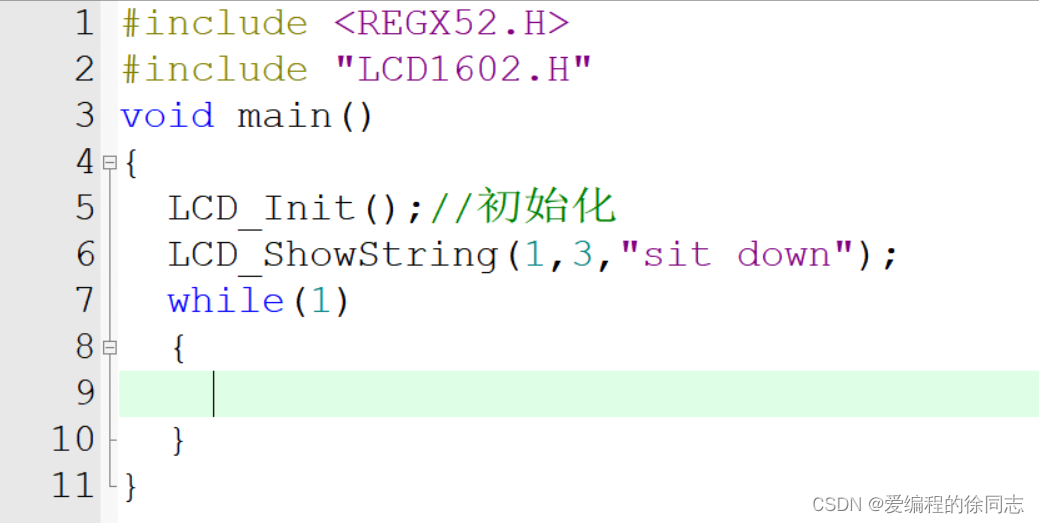

主函数代码展示

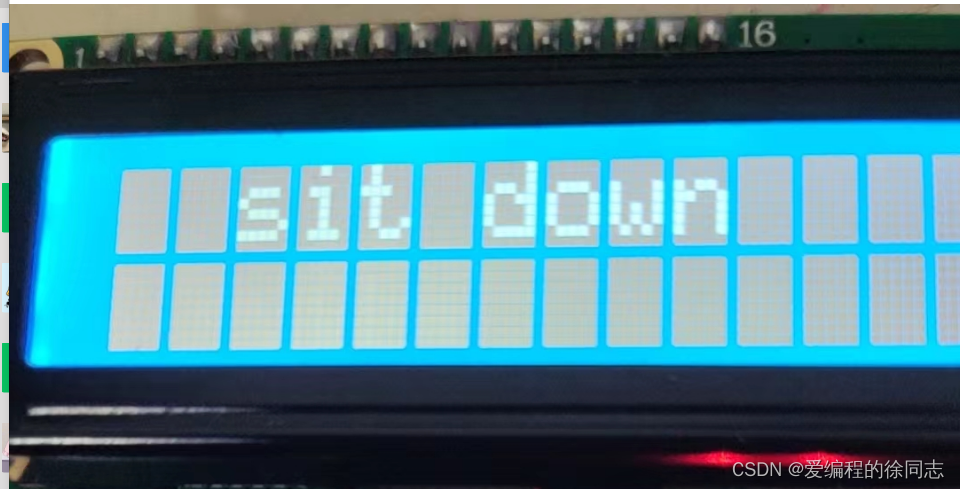

效果如下：

第三种 ，显示十进制数字

主函数代码如下

#include <REGX52.H>
#include "LCD1602.H"
void main()
{
    LCD_Init();//初始化
    LCD_ShowNum(1,3,123,3);
    //第一行第三列，数字为123，长度为3位
    //如果为长度为4，就会显示0123
    while(1)
    {

    }
}

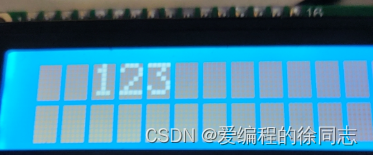

效果如下：

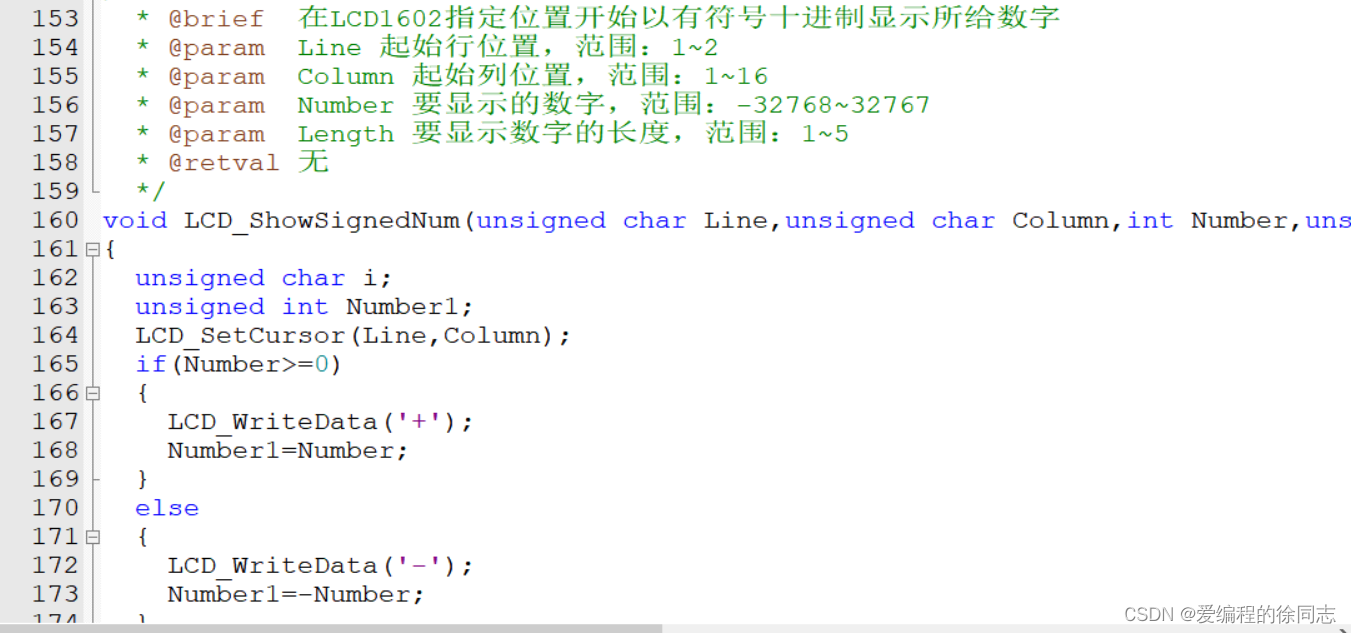

第四种，显示有符号十进制数字

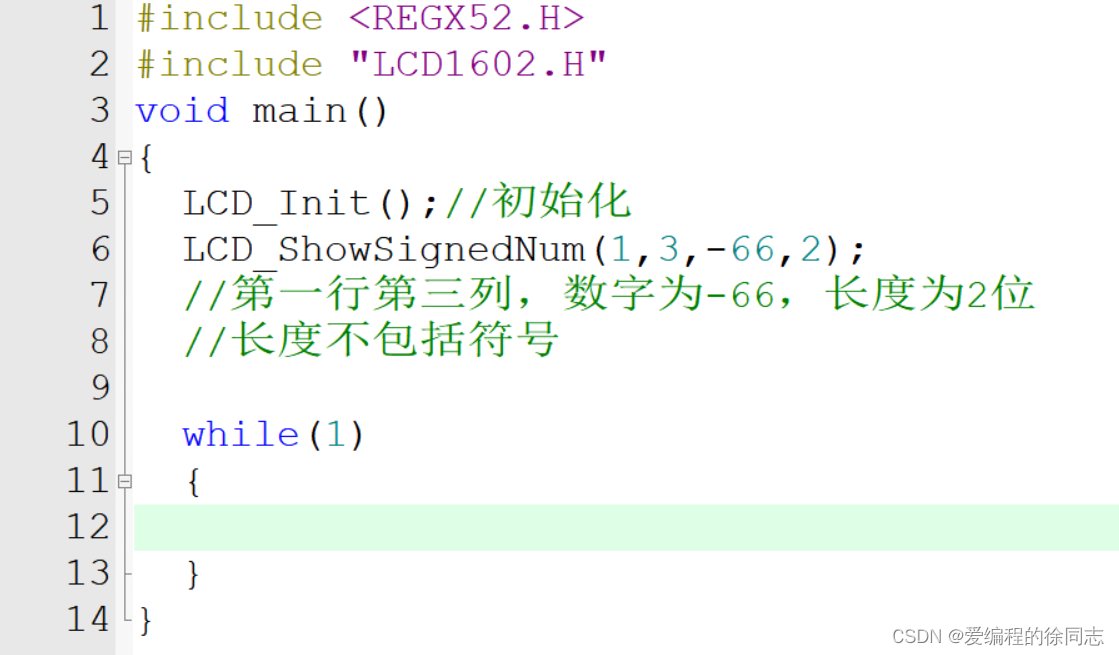

#include <REGX52.H>
#include "LCD1602.H"
void main()
{
    LCD_Init();//初始化
    LCD_ShowSignedNum(1,3,-66,2);
    //第一行第三列，数字为-66，长度为2位
    //长度不包括符号

    while(1)
    {

    }
}

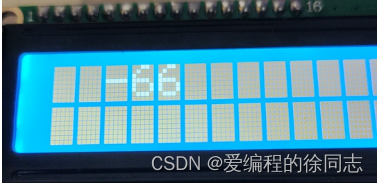

效果如下：

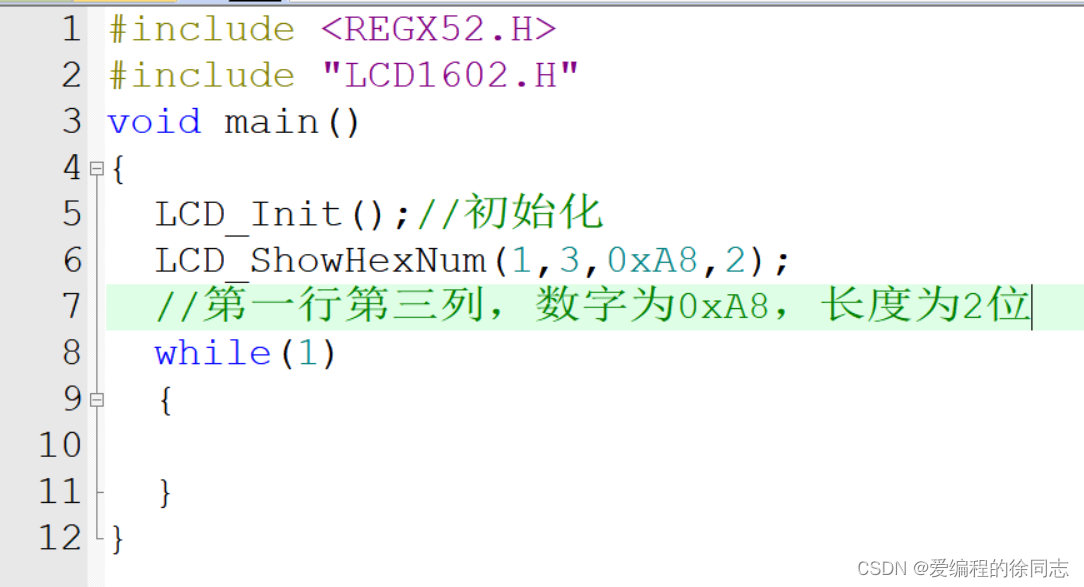

第五种，显示十六进制数字

#include <REGX52.H>
#include "LCD1602.H"
void main()
{
    LCD_Init();//初始化
    LCD_ShowHexNum(1,3,0xA8,2);
    //第一行第三列，数字为0xA8，长度为2位
    while(1)
    {

    }
}

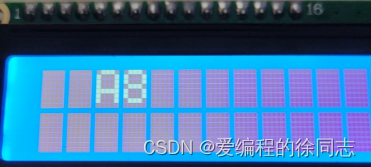

效果如下：

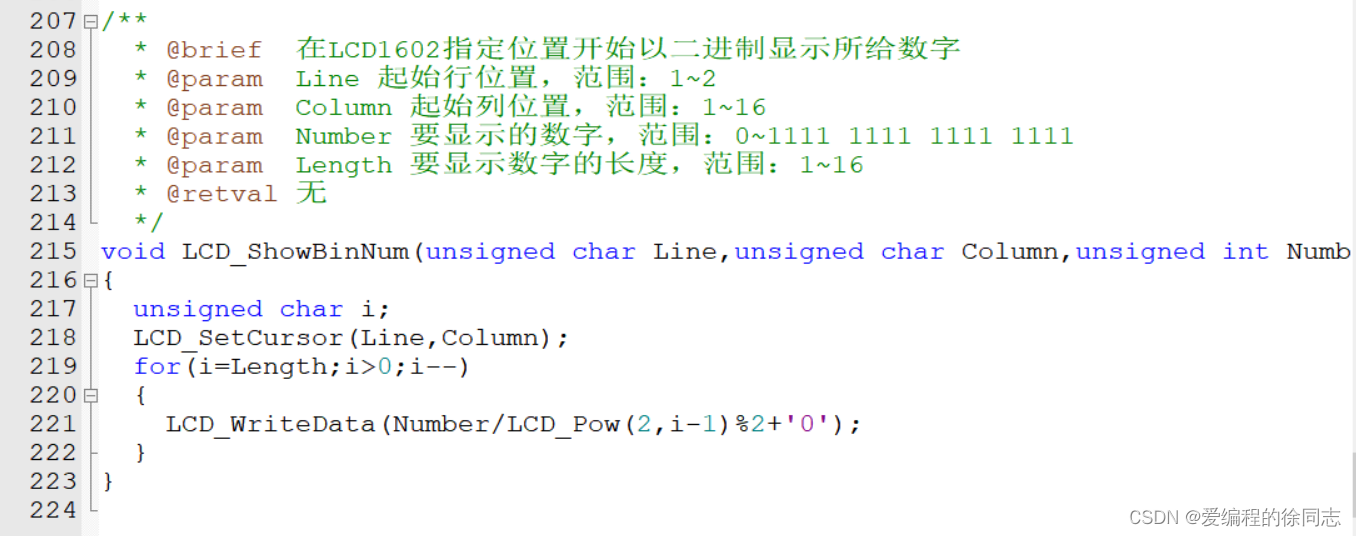

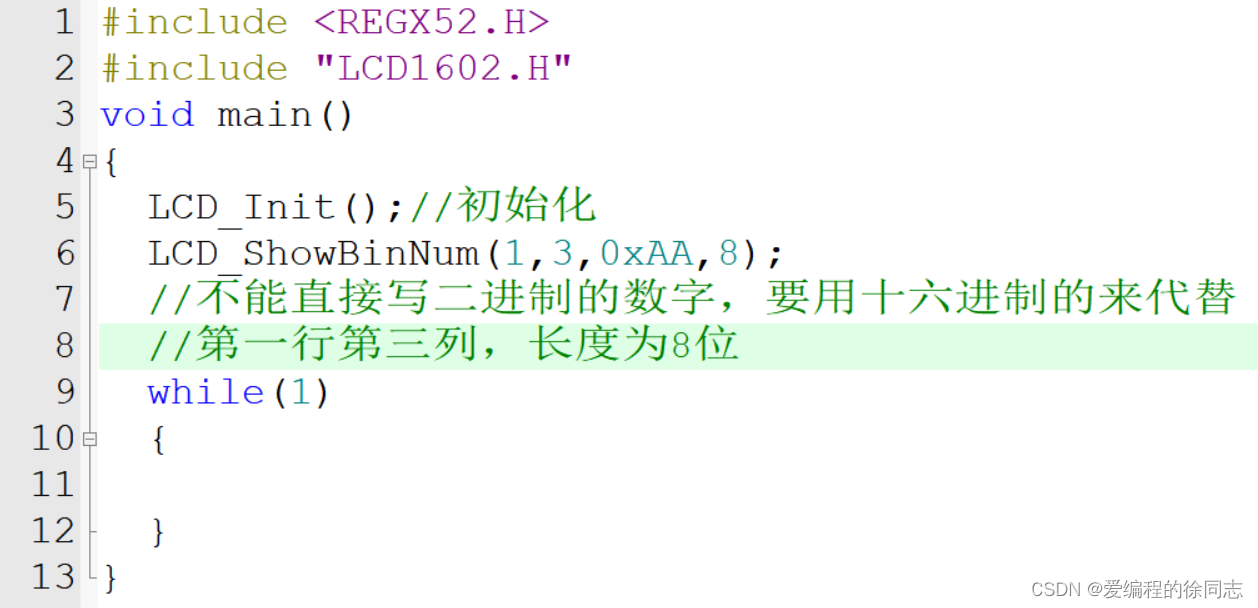

第六种，显示二进制数字

#include <REGX52.H>
#include "LCD1602.H"
void main()
{
    LCD_Init();//初始化
    LCD_ShowBinNum(1,3,0xAA,8);
    //不能直接写二进制的数字，要用十六进制的来代替
    //第一行第三列，长度为8位
    while(1)
    {

    }
}

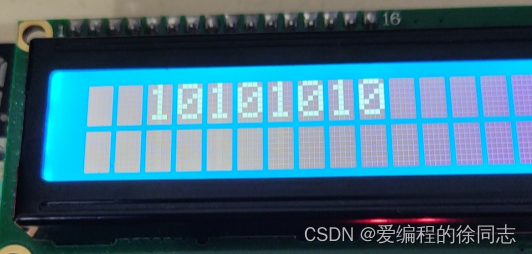

效果如下：

（3）应用，简易60s秒表

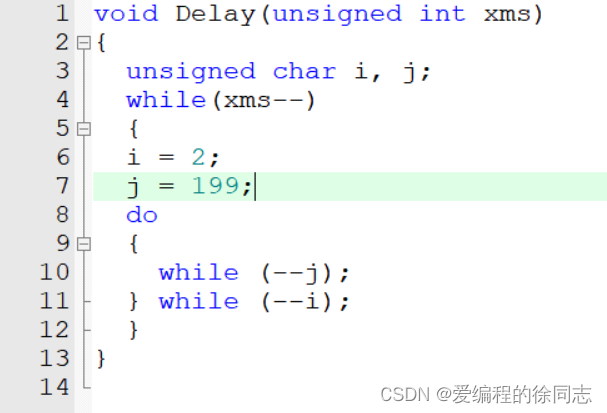

Delay.c中

void Delay(unsigned int xms)
{
    unsigned char i, j;
    while(xms--)
    {
    i = 2;
    j = 199;
    do
    {
        while (--j);
    } while (--i);
    }
}

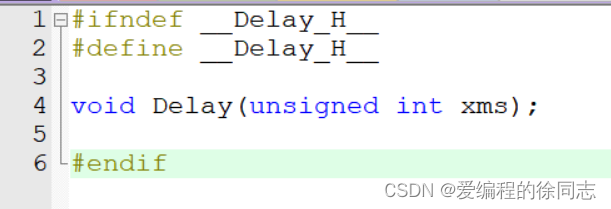

Delay.h中

#ifndef __Delay_H__
#define __Delay_H__

void Delay(unsigned int xms);

#endif

LCD1602.c和LCD1602.h省略

主函数

#include <REGX52.H>
#include "LCD1602.H"
#include "Delay.h"
void main()
{
    int x=0;
    LCD_Init();//初始化
    LCD_ShowString(1,1,"Stopwatch:");
    while(1)
    {
        x++;
        Delay(1000);
        LCD_ShowNum(1,11,x,2);
        if(x==60)
        {
            x=0;
        }
    }
}

效果如下：

视频有暂停

普中51单片机LCD1602简易秒表
