普中51单片机学习（LCD1602）

LCD1602

1602液晶也叫1602字符型液晶，它是一种专门用来显示字母、数字、符号的点阵型液晶模块。它是由若干个5x7或者5x10的点阵字符位组成，每个点阵字符位都可以用显示一个字符，每位之间有一个点距的间隔，每行之间也有间隔，起到了字符间距和行间距的作用，正因为如此，所以它不能很好的显示图片。

操作步骤:

• 初始化
• 写命令（RS=L）设置显示坐标
• 写数据（RS=H）


  LCD1602关键性的指令设置

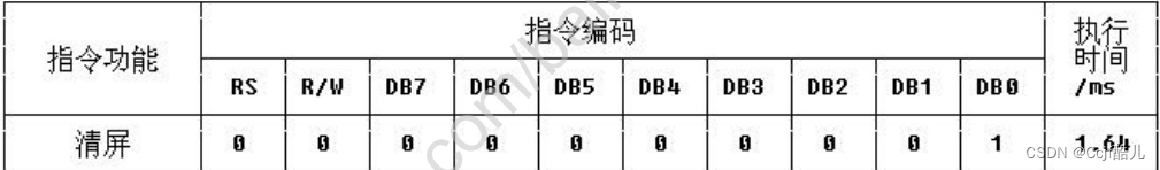

  功能：
• 清除液晶显示器，即将 DDRAM 的内容全部填入"空白"的 ASCII码 20H;
• 光标归位，即将光标撤回液晶显示屏的左上方;
• 将地址计数器(AC)的值设为 0。

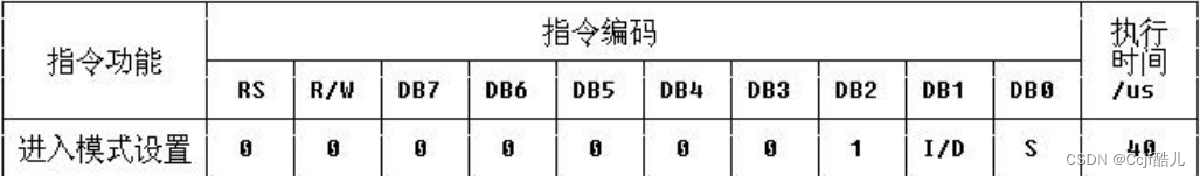

功能 ： 设定每次定入 1 位数据后光标的移位方向 ， 并且设定每次写入的一个字符是否移动。参数设定的情况如下所示：

• I/D 0=写入新数据后光标左移 1=写入新数据后光标右移
• S 0=写入新数据后显示屏不移动 1=写入新数据后显示屏整体右移 1 个字符

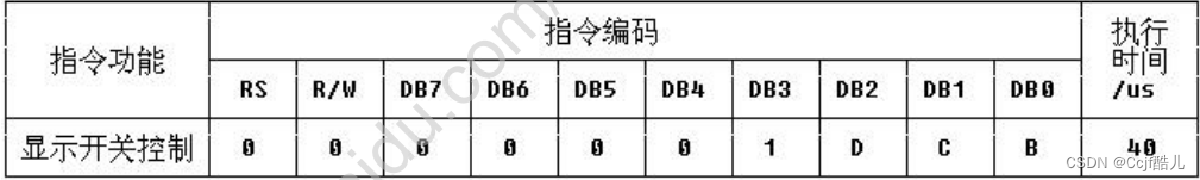

功能：控制显示器开/关、光标显示/关闭以及光标是否闪烁。参数设定的情况如下：

• D 0=显示功能关 1=显示功能开
• C 0=无光标 1=有光标
• B 0=光标闪烁 1=光标不闪烁

功能：设定数据总线位数、显示的行数及字型。参数设定的情况如下：

• DL 0=数据总线为 4 位 1=数据总线为 8 位
• N 0=显示 1 行 1=显示 2 行
• F 0=5×7 点阵/每字符 1=5×10 点阵/每字符

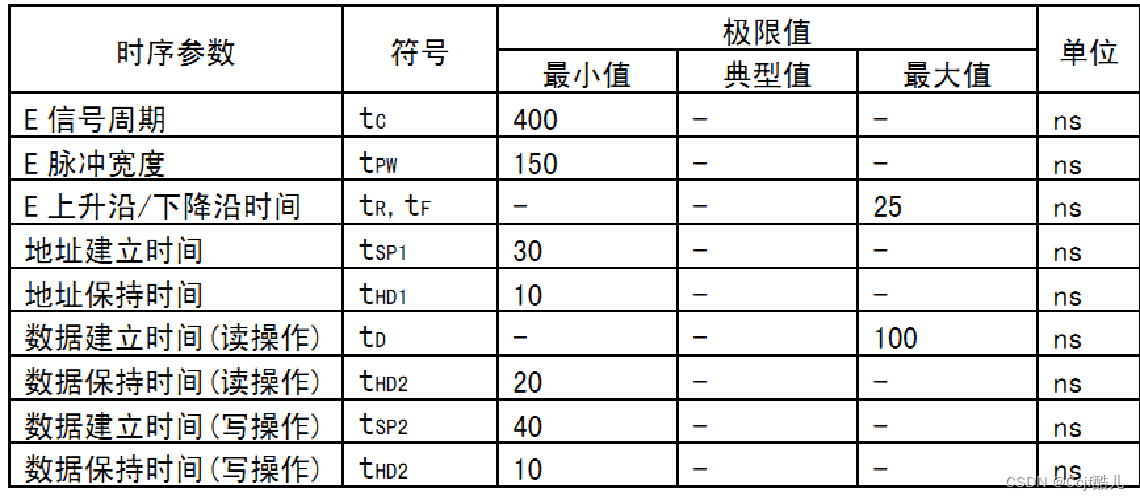

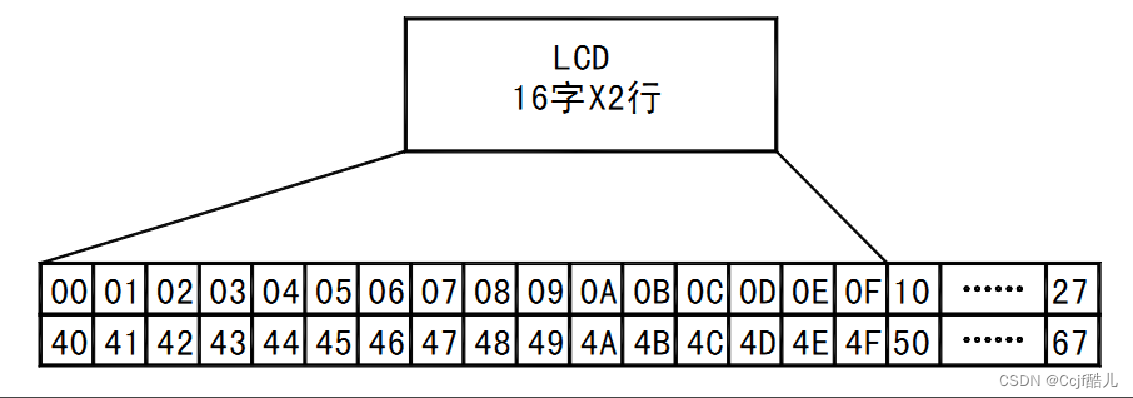

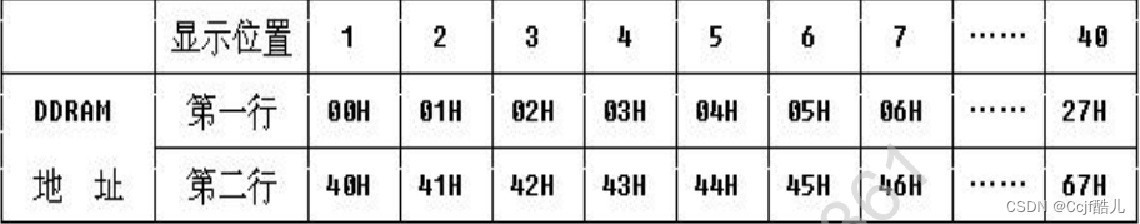

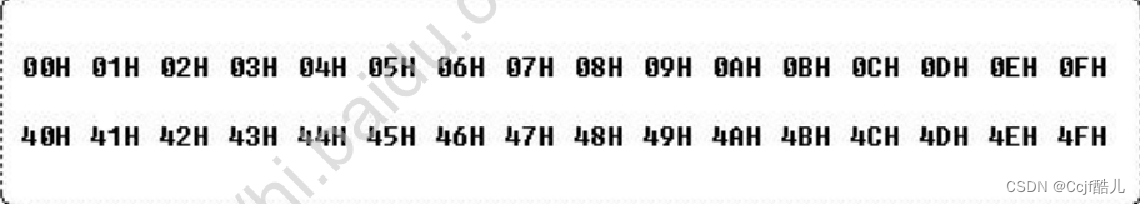

RAM地址映射图

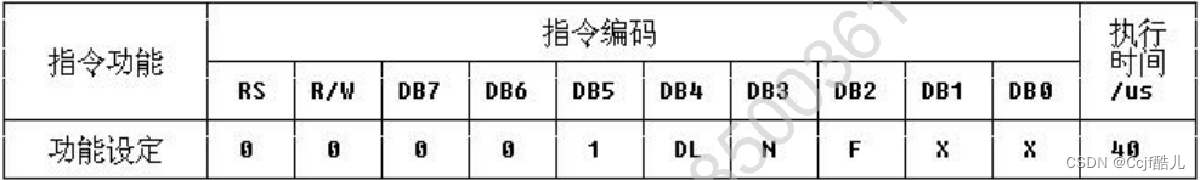

功能：设定数据总线位数、显示的行数及字型。参数设定的情况如下：

• DL 0=数据总线为 4 位 1=数据总线为 8 位
• N 0=显示 1 行 1=显示 2 行
• F 0=5×7 点阵/每字符 1=5×10 点阵/每字符

实验代码

lcd.h

#ifndef __LCD_H_
#define __LCD_H_
/**********************************
当使用的是4位数据传输的时候定义，
使用8位取消这个定义
**********************************/
//#define LCD1602_4PINS

/**********************************
包含头文件
**********************************/
#include<reg52.h>

//---重定义关键词---//
#ifndef uchar
#define uchar unsigned char
#endif

#ifndef uint
#define uint unsigned int
#endif

/**********************************

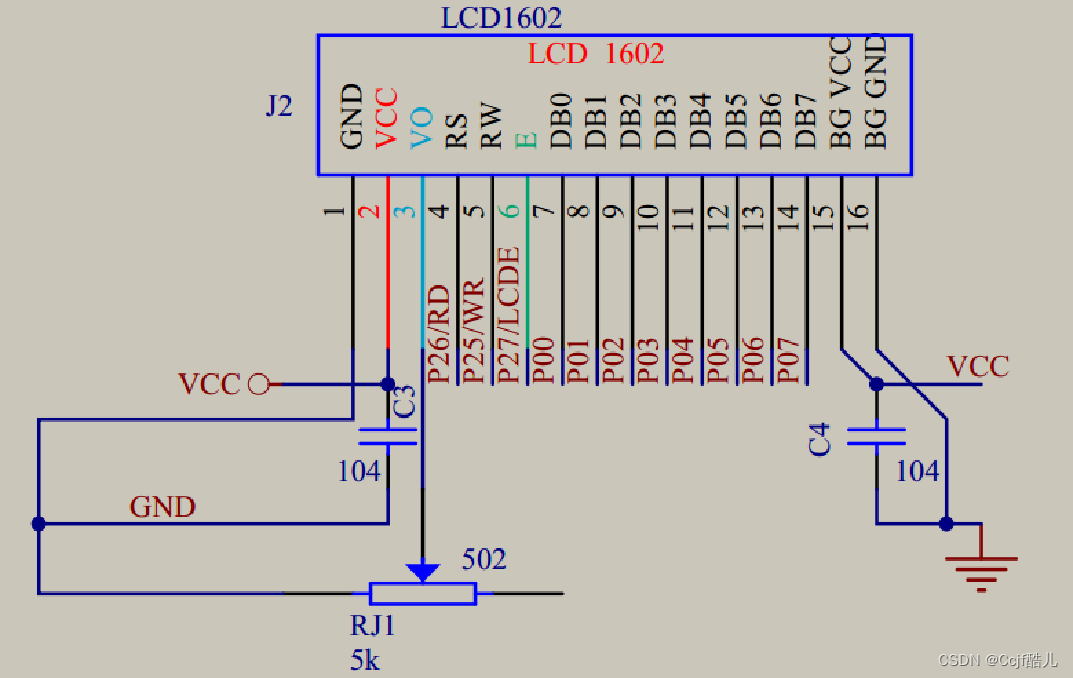

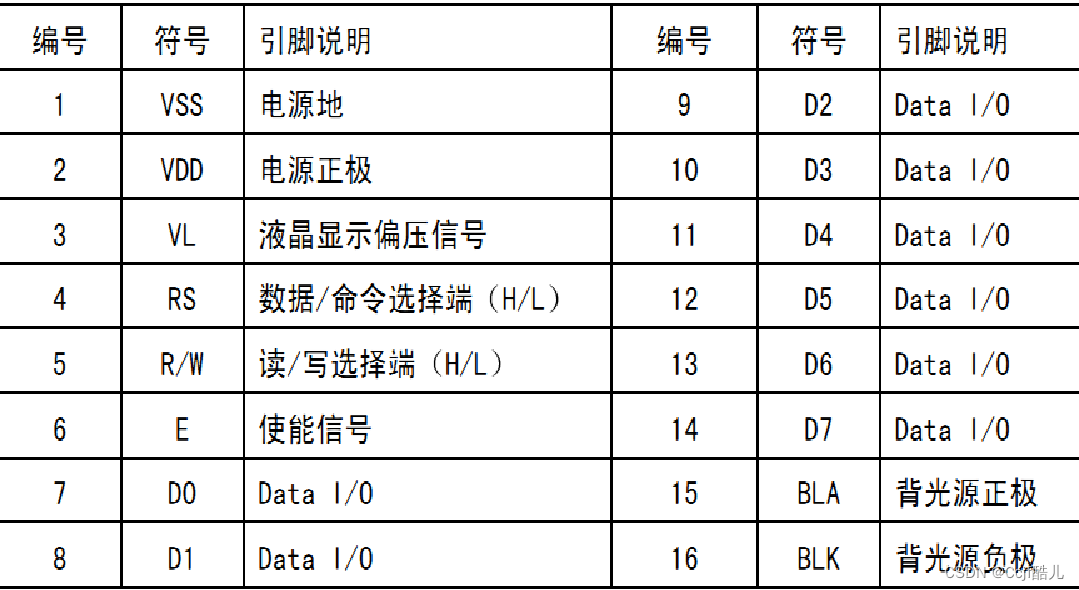

PIN口定义
**********************************/
#define LCD1602_DATAPINS P0
sbit LCD1602_E=P2^7;
sbit LCD1602_RW=P2^5;
sbit LCD1602_RS=P2^6;

/**********************************
函数声明
**********************************/
/*在51单片机12MHZ时钟下的延时函数*/
void Lcd1602_Delay1ms(uint c);   //误差 0us
/*LCD1602写入8位命令子函数*/
void LcdWriteCom(uchar com);
/*LCD1602写入8位数据子函数*/
void LcdWriteData(uchar dat)	;
/*LCD1602初始化子程序*/
void LcdInit();

#endif

lcd.c

#include "lcd.h"

/*******************************************************************************
* 函 数 名         : Lcd1602_Delay1ms
* 函数功能		   : 延时函数，延时1ms
* 输    入         : c
* 输    出         : 无
* 说    名         : 该函数是在12MHZ晶振下，12分频单片机的延时。
*******************************************************************************/

void Lcd1602_Delay1ms(uint c)   //误差 0us
{
    uchar a,b;
	for (; c>0; c--)
	{
		 for (b=199;b>0;b--)
		 {
		  	for(a=1;a>0;a--);
		 }
	}

}

/*******************************************************************************
* 函 数 名         : LcdWriteCom
* 函数功能		   : 向LCD写入一个字节的命令
* 输    入         : com
* 输    出         : 无
*******************************************************************************/
#ifndef 	LCD1602_4PINS	 //当没有定义这个LCD1602_4PINS时
void LcdWriteCom(uchar com)	  //写入命令
{
	LCD1602_E = 0;     //使能
	LCD1602_RS = 0;	   //选择发送命令
	LCD1602_RW = 0;	   //选择写入

	LCD1602_DATAPINS = com;     //放入命令
	Lcd1602_Delay1ms(1);		//等待数据稳定

	LCD1602_E = 1;	          //写入时序
	Lcd1602_Delay1ms(5);	  //保持时间
	LCD1602_E = 0;
}
#else
void LcdWriteCom(uchar com)	  //写入命令
{
	LCD1602_E = 0;	 //使能清零
	LCD1602_RS = 0;	 //选择写入命令
	LCD1602_RW = 0;	 //选择写入

	LCD1602_DATAPINS = com;	//由于4位的接线是接到P0口的高四位，所以传送高四位不用改
	Lcd1602_Delay1ms(1);

	LCD1602_E = 1;	 //写入时序
	Lcd1602_Delay1ms(5);
	LCD1602_E = 0;

	LCD1602_DATAPINS = com << 4; //发送低四位
	Lcd1602_Delay1ms(1);

	LCD1602_E = 1;	 //写入时序
	Lcd1602_Delay1ms(5);
	LCD1602_E = 0;
}
#endif
/*******************************************************************************
* 函 数 名         : LcdWriteData
* 函数功能		   : 向LCD写入一个字节的数据
* 输    入         : dat
* 输    出         : 无
*******************************************************************************/
#ifndef 	LCD1602_4PINS
void LcdWriteData(uchar dat)			//写入数据
{
	LCD1602_E = 0;	//使能清零
	LCD1602_RS = 1;	//选择输入数据
	LCD1602_RW = 0;	//选择写入

	LCD1602_DATAPINS = dat; //写入数据
	Lcd1602_Delay1ms(1);

	LCD1602_E = 1;   //写入时序
	Lcd1602_Delay1ms(5);   //保持时间
	LCD1602_E = 0;
}
#else
void LcdWriteData(uchar dat)			//写入数据
{
	LCD1602_E = 0;	  //使能清零
	LCD1602_RS = 1;	  //选择写入数据
	LCD1602_RW = 0;	  //选择写入

	LCD1602_DATAPINS = dat;	//由于4位的接线是接到P0口的高四位，所以传送高四位不用改
	Lcd1602_Delay1ms(1);

	LCD1602_E = 1;	  //写入时序
	Lcd1602_Delay1ms(5);
	LCD1602_E = 0;

	LCD1602_DATAPINS = dat << 4; //写入低四位
	Lcd1602_Delay1ms(1);

	LCD1602_E = 1;	  //写入时序
	Lcd1602_Delay1ms(5);
	LCD1602_E = 0;
}
#endif
/*******************************************************************************
* 函 数 名       : LcdInit()
* 函数功能		 : 初始化LCD屏
* 输    入       : 无
* 输    出       : 无
*******************************************************************************/
#ifndef		LCD1602_4PINS
void LcdInit()						  //LCD初始化子程序
{
 	LcdWriteCom(0x38);  //开显示
	LcdWriteCom(0x0c);  //开显示不显示光标
	LcdWriteCom(0x06);  //写一个指针加1
	LcdWriteCom(0x01);  //清屏
	LcdWriteCom(0x80);  //设置数据指针起点
}
#else
void LcdInit()						  //LCD初始化子程序
{
	LcdWriteCom(0x32);	 //将8位总线转为4位总线
	LcdWriteCom(0x28);	 //在四位线下的初始化
	LcdWriteCom(0x0c);  //开显示不显示光标
	LcdWriteCom(0x06);  //写一个指针加1
	LcdWriteCom(0x01);  //清屏
	LcdWriteCom(0x80);  //设置数据指针起点
}
#endif

main.c

/*************************************************************************************

*
实验现象：下载程序后插上LCD1602液晶在开发板上，即可显示

接线说明： (具体接线图可见开发攻略对应实验的“实验现象”章节)


注意事项：根据自己使用的LCD1602是否带有转接板，如果带有转接板的即为4位，需在LCD.H头文件中
将宏#define LCD1602_4PINS打开，我们这里使用的LCD1602是8位，所以默认将该宏注释


**************************************************************************************

*/

#include "reg52.h"			 //此文件中定义了单片机的一些特殊功能寄存器
#include "lcd.h"

typedef unsigned int u16;	  //对数据类型进行声明定义
typedef unsigned char u8;

u8 Disp[]=" Pechin Science ";

/*******************************************************************************
* 函 数 名         : main
* 函数功能		   : 主函数
* 输    入         : 无
* 输    出         : 无
*******************************************************************************/
void main(void)
{
	u8 i;
	LcdInit();
	for(i=0;i<16;i++)
	{
		LcdWriteData(Disp[i]);
	}
	while(1);
}
