Windows下HLS入门

一.HLS简介

1.什么是HSL

HLS，即高层次综合（High-Level Synthesis），是一种将高级语言描述的功能转换为硬件描述语言（HDL）的技术。它使得设计者可以使用C、C++或System C等高级语言来编程FPGA，从而提升抽象层级，并显著减少使用传统的RTL（寄存器传输级）描述进行FPGA开发所需的时间.

2.HLS与VHDL/Verilog编程技术有什么关系?

HLS与VHDL/Verilog编程技术有很大的关系，因为它们都是用于编写硬件描述语言的工具。然而，HLS与传统的VHDL/Verilog编程技术不同之处在于，HLS更加高级，可以让开发人员使用更加直观和易于理解的语言来描述硬件功能，从而提高开发效率和代码质量。HLS的流程与传统的VHDL/Verilog编程技术也不同，它更加依赖于自动化工具来完成硬件代码的生成和优化。

3.HLS关键技术

• 语言映射：如何将高级语言转换为硬件描述语言，生成硬件电路。
• 时序约束：如何对生成的硬件电路进行时序优化，以达到最佳的性能。
• 存储器优化：如何最大限度地利用FPGA中的存储器资源，提高性能和资源利用率。
• 并行化：如何将硬件电路并行化，以提高性能。

4.技术局限性

• 没有早期的性能估计以及任何违反设计和平台限制的行为
• 没有利用所有可能的数据通信方式
• 没有功能概述，也没有对用户代码进行优化转换
• 支持代码报告得太晚了
• 在某些情况下，工具的高效实施是不可能的，例如当必须将太多的加速器
• 映射到硬件部分时。 HLS工具无法预先检测到这种情况，也无法在用户坚持的情况下尽量减轻其影响。

二.环境配置

1.安装Vivado2018.3

Vivado2018.3的下载安装

三.HLS - LED闪烁仿真

1.项目的创建

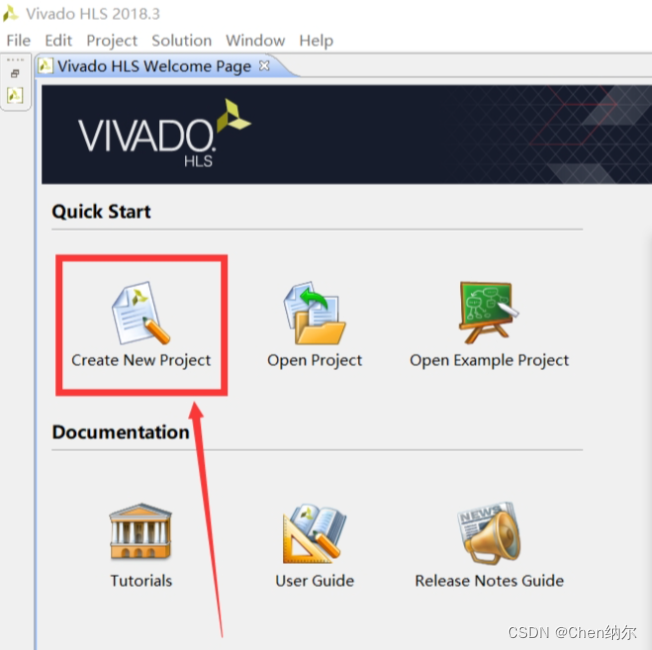

• Create New Project

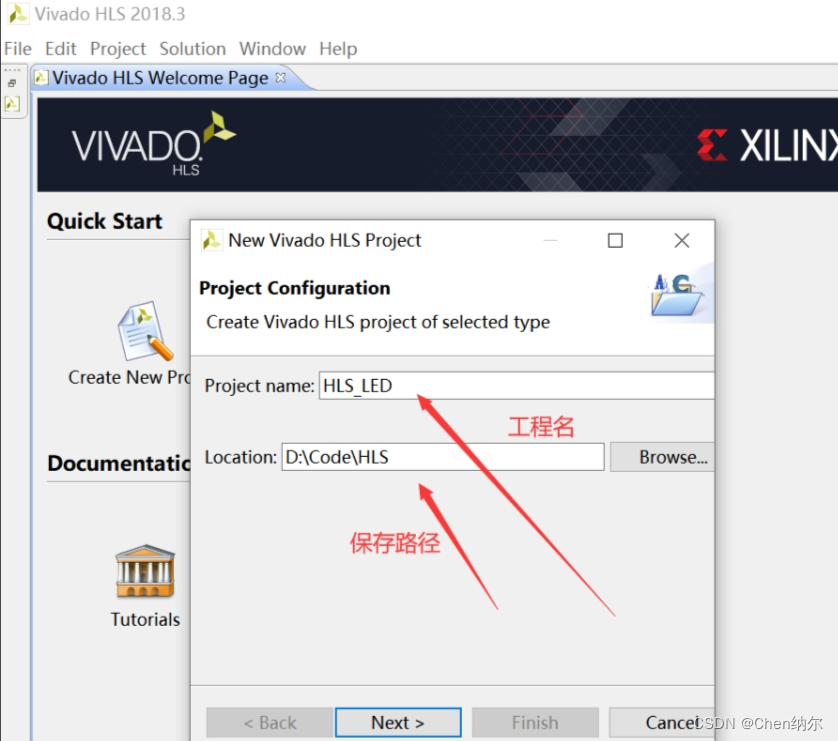

• 设置工程名及路径


2.c仿真

• 添加源文件

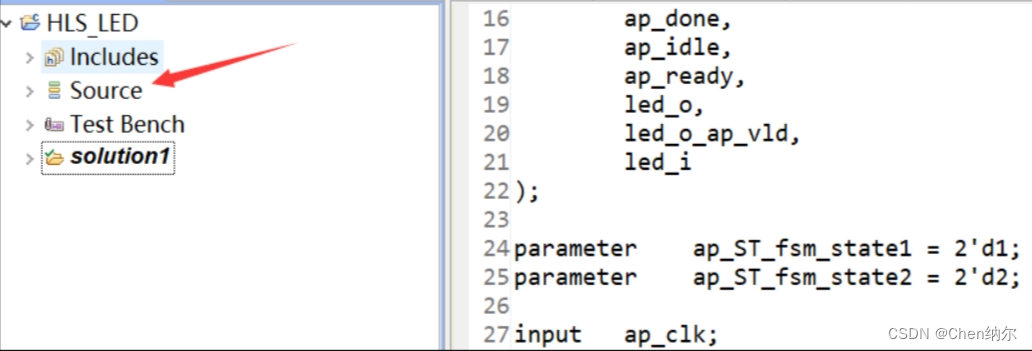

  右键 Source，点击 New file，在弹出的窗口中，选中我们存放源码的目录后。新建一个 led.cpp 文件和led.h头文件。

• 头文件代码：

#ifndef _SHIFT_LED_H_
#define _SHIFT_LED_H_
#define CNT_MAX 100000000
//#define CNT_MAX 100
#define FLASH_FLAG CNT_MAX-2
typedef int led_t;
typedef int cnt_t;
void flash_led(led_t *led_o , led_t led_i);
#endif

• 源文件代码：

#include "led.h"
void flash_led(led_t *led_o , led_t led_i){
cnt_t i;
for(i=0;i<CNT_MAX;i++){
if(i==FLASH_FLAG){
*led_o = ~led_i;
}
}
}

• 添加C仿真文件
  右键 Test Bench，选择添加新建文件，在弹出窗口新建一个 test_led.cpp。

• C仿真代码:

#include "led.h"
#include <stdio.h>
int main(){
led_t led_i=0x01;
led_t led_o;
const int SHIFT_TIME = 4;
int i;
 for(i=0;i<SHIFT_TIME;i++){
 flash_led(&led_o , led_i);
 led_i = led_o;
 printf("shift_out is %d \n",(int)(led_o&0x01));
 }
 }

• 设置顶层文件
  点击 project >选择project seethings>选择 synthesis>browser>选择 flash_led 作为顶层函数

• 然后点击 project >Run C simulation进行仿真

在 Console 窗口中，我们可以看到输出的结果时 01 交替变化，证明 C 仿真的结果正确。

3.综合

• 点击 Solution>Run C Synthesis >Active Solution进行C综合
  编译器会将 C++代码映射到 RTL 电路


• C综合后生成的 代码


• 联合仿真

  *在弹出的窗口进行相应选择

• 结果


  通过改变数据类型为自定义位宽后，综合生成所需要的触发器与查找表都减少了

  添加 directive 后综合的接口信号,HLS 已经为输入输出信号添加上了输入输出的有效标志。这样，我们再将来调用这个 IP 的时候，就能够控制它的时序。
