1.设备树
1.1设备树功能简介
在过去的arm-linux内核源码树中arch/arm/plat-xxx和arch/arm/mach-xxx 等目录下边充斥着大量的垃圾代码，相当多数的代码只是在描述板级细节信息，而这些板级细节信息对于内核来说都是垃圾代码，比如板上的 platform_device、 resource、 i2c_board_info、 spi_board_info 以及各种硬件的 platform_data.
为了改变这种局面，ARM 社区开始在3.10内核后使用 PowerPC 等其他体系架构下已经使用的Flattened Device Tree(FDT). Device Tree 是一种描述硬件的数据结构，它起源于OpenFirmware(OF). 采用 Device Tree后，许多板级细节信息可以直接通过Device Tree传递给 linux内核，而不需要在arch/arm/plat-xxx和arch/arm/mach-xxx中进行大量的冗余编码，内核启动时会展开Device Tree并创建和注册相关的设备(比如platform_device，i2c_client，spi_device)，同时驱动程序也会以新的方式和Devie Tree中定义的设备结点进行匹配. Device Tree的主要优势：对于相同SOC的不同板卡，只需更换设备树文件.dtb即可实现不同板卡的无差异支持
system runtime参数(主要设置bootargs)
cpu的数量和类别
memory基地址和大小(设置DDR内存)
总线外设
内核基础设施使用情况，比如：
中断控制器和中断使用情况
DMA控制器和DMA使用情况
GPIO控制器和GPIO使用情况
CLOCK控制器和ClOCK使用情况
PINCTRL控制器和PINCTRL使用情况
1.2设备树的文件类型及编译方式
stm32mp157a-fsmp1a.dts --------------类似于--------->xxx.c
stm32mp15xx-fsmp1x.dtsi --------------类似于--------->xxx.h
|
DTC （make dtbs）
|
stm32mp157a-fsmp1a.dtb 内核能够使用的二进制文件
1.3设备树如何被内核驱动使用
setenv bootcmd tftp 0xc2000040 uImage\;
tftp 0xc4000000 stm32mp157a-fsmp1a.dtb\;
bootm 0xc2000040 - 0xc4000000
在Linux内核启动的时候会解析设备树，会以树状的形式将设备信息存放在内存上。
驱动如果想要使用设备信息，只需要获取到对应的设备树节点，从内部获取设备信息即可。
1.4设备树的语法格式
Device Tree Usage - eLinux.org
1.4.1设备树的组成
设备树是有节点和属性组成的树状结构，属性就是键值对，节点可以包含属性和子节点。
1.4.2设备树的节点的组成
<name>[@<unit-address>]
name：节点的类型名，最多不超过31个字符unit_address：这个是节点内部描述的地址，如果节点内有reg属性就要写地址，如果没有就不写地址
节点特性：
节点可以取别名
demo:mynode@0x12345678{};节点可以合并
设备树中同名的节点会被合并成一个节点节点可以被引用
&demo{};节点中的属性可以被删除
/delete-property/uint;
1.4.3设备树中属性的组成
属性是简单的键值对，其中的值可以为空，也可以包含任意字节流。虽然数据类型没有编码到数据结构中，但是有一些基本的数据表示可以在设备树源文件中表示。
-
文本字符串(以空结尾)用双引号表示:
string-property = "a string"; -
'Cells'是由尖括号分隔的32位无符号整数:
cell-property = <0xbeef 123 0xabcd1234>; -
二进制数据（16进制表示的单字节的数）用方括号表示:
binary-property = [00 01 23 45 67]; -
不同表示形式的数据可以用逗号连接在一起:
mixed-property = "a string", [01 23 45 67], <0x12345678>; -
逗号也用于创建字符串列表:
string-list = "red fish", "blue fish";
默认含义的键值对：
compatible = "厂商，设备名"；
reg属性
reg是用来描述节点的地址信息的，需要配合#address-cells和#size-cells才能够使用
#address-cells修饰reg一个元素组成中地址成员个数
#size-cells修饰reg一个元素组成中长度个数
1.4.4设备树语法实例
/dts-v1/; //设备树的版本号
/ { // /{}; 根节点
node1 { // node1{}; 根节点的子节点
a-string-property = "A string"; //属性
a-string-list-property = "first string", "second string";
a-byte-data-property = [01 23 34 56];
child-node1 { //node1节点的子节点
first-child-property; //空属性，只起到标识作用
second-child-property = <1>;
a-string-property = "Hello, world";
};
child-node2 { //node1节点的子节点
};
};
node2 { // node2{}; 根节点的子节点
an-empty-property; //空属性，只起到标识作用
a-cell-property = <1 2 3 4>; /* each number (cell) is a uint32 */
child-node1 { //node2节点的子节点
};
};
};
1.4.5设备节点添加
-
在stm32mp157a-fsmp1a.dts添加节点
linux-5.10.61/arch/arm/boot/dts/stm32mp157a-fsmp1a.dts -
添加的节点如下
mynode@0x12345678{ a-string = "hello DC23041 everyone!"; uint = <0x11223344 0xaabbccdd>; binary-data = [00 0c 29 7b f9 be]; mixed-data = "list",<0x12345678>,[11 22 33]; }; -
编译设备树
make dtbs -
将设备树文件拷贝到tftpboot目录下
cp arch/arm/boot/dts/stm32mp157a-fsmp1a.dtb ~/tftpboot/ -
重启开发板，让内核解析设备树
-

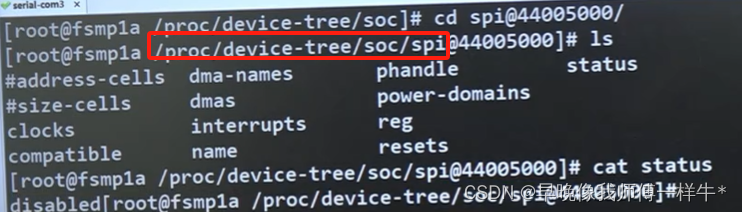

在/proc/device-tree目录下可以看到添加的设备树节点
1.5驱动如何使用设备信息
1.5.1设备树节点结构体及相关函数
1.节点结构体device_node
struct device_node {
const char *name; //节点名 "mynode"
const char *full_name; //节点全名 "mynode@0x12345678"
struct property *properties; //属性，在一个节点内核所有的属性构成一条单链表
struct device_node *parent; //父节点
struct device_node *child; //子节点
struct device_node *sibling; //兄弟节点
};
2.属性结构体property
struct property {
char *name; //键
int length; //值的字节数
void *value; //值
struct property *next; //指向下一个属性
}；
3.获取节点的函数
struct device_node *of_find_node_by_path(const char *path)
功能：通过节点的路径获取节点
参数：
@path:节点的路径 "/mynode@0x12345678"
返回值：成功返回节点的首地址，失败返回NULL
struct device_node *of_find_node_by_name(struct device_node *from,
const char *name)
功能：通过节点的名字获取节点
参数：
@from:填写NULL，表示从根节点开始解析
@name:节点名
返回值：成功返回节点的首地址，失败返回NULL
struct device_node *of_find_compatible_node(struct device_node *from,
const char *type, const char *compatible)
功能：通过compatible获取节点
参数：
@from:NULL,表示从根节点开始解析
@type:NULL
@compatible:厂商和设备名
返回值：成功返回节点的首地址，失败返回NULL
4.获取属性的函数
struct property *of_find_property(const struct device_node *np,
const char *name,
int *lenp)
功能：根据属性名获取属性结构体
参数：
@np:节点指针
@name:键
@lenp:获取到的值的长度
返回值：成功返回property结构体指针，失败返回NULL
1.5.2设备树节点获取实例
通过路径名字匹配到节点
#include <linux/init.h>
#include <linux/module.h>
#include <linux/of.h>
// mynode@0x12345678{
// a-string = "hello DC23041 everyone!";
// uint = <0x11223344 0xaabbccdd>;
// binary-data = [00 0c 29 7b f9 be];
// mixed-data = "list",<0x12345678>,[11 22 33];
// };
struct device_node* node;
static int __init mynode_init(void)
{
// node = of_find_node_by_path("/mynode@0x12345678");
node = of_find_node_by_name(NULL, "mynode");
if (node == NULL) {
printk("find node failed!\n");
return -ENODATA;
}
printk("key=%s,value=%s\n", node->properties->name, (char*)node->properties->value);
printk("key=%s,value=%#x,%#x\n", node->properties->next->name,
__be32_to_cpup(node->properties->next->value),
__be32_to_cpup(node->properties->next->value+4));
printk("len = %d\n",node->properties->next->length);
return 0;
}
static void __exit mynode_exit(void)
{
}
module_init(mynode_init);
module_exit(mynode_exit);
MODULE_LICENSE("GPL");
通过compatible获取节点
#include <linux/init.h>
#include <linux/module.h>
#include <linux/of.h>
// mynode@0x12345678{
// compatible = "hqyj,mynode";
// a-string = "hello DC23041 everyone!";
// uint = <0x11223344 0xaabbccdd>;
// binary-data = [00 0c 29 7b f9 be];
// mixed-data = "list",<0x12345678>,[11 22 33];
// };
struct device_node* node;
static int __init mynode_init(void)
{
node = of_find_compatible_node(NULL, NULL, "hqyj,mynode");
if (node == NULL) {
printk("find node failed!\n");
return -ENODATA;
}
printk("key=%s,value=%s\n", node->properties->name, (char*)node->properties->value);
printk("key=%s,value=%#x,%#x\n", node->properties->next->next->name,
__be32_to_cpup(node->properties->next->next->value),
__be32_to_cpup(node->properties->next->next->value + 4));
return 0;
}
static void __exit mynode_exit(void)
{
}
module_init(mynode_init);
module_exit(mynode_exit);
MODULE_LICENSE("GPL");
通过of_find_property获取属性结构体
#include <linux/init.h>
#include <linux/module.h>
#include <linux/of.h>
// mynode@0x12345678{
// compatible = "hqyj,mynode";
// a-string = "hello DC23041 everyone!";
// uint = <0x11223344 0xaabbccdd>;
// binary-data = [00 0c 29 7b f9 be];
// mixed-data = "list",<0x12345678>,[11 22 33];
// };
struct device_node* node;
struct property *prop;
static int __init mynode_init(void)
{
node = of_find_compatible_node(NULL, NULL, "hqyj,mynode");
if (node == NULL) {
printk("find node failed!\n");
return -ENODATA;
}
prop = of_find_property(node, "uint", NULL);
if (prop == NULL) {
printk("find property failed!\n");
return -ENODATA;
}
printk("key: %s, value: %#x\n", prop->name,__be32_to_cpup(prop->value));
return 0;
}
static void __exit mynode_exit(void)
{
}
module_init(mynode_init);
module_exit(mynode_exit);
MODULE_LICENSE("GPL");
2.gpio子系统
2.1gpio子系统框架
2.2gpio子系统的API
int of_get_named_gpio(struct device_node *np,
const char *propname, int index)
功能：解析设备树上的属性对应的gpio号
参数：
@np:节点的指针
@propname:键
@index:索引号
返回值:成功返回gpio号，失败返回错误码
int gpio_request(unsigned gpio, const char *label)
功能：申请要使用的gpio
参数：
@gpio：gpio编号（设备树）
@label:名字（NULL）
返回值：成功返回0，失败返回错误码
int gpio_direction_input(unsigned gpio)
功能：设置管脚的方向为输入
参数：
@gpio:gpio编号
返回值：成功返回0，失败返回错误码
int gpio_direction_output(unsigned gpio, int value)
功能：设置管脚的方向为输出
参数：
@gpio:gpio编号
@value:1高 0低电平
返回值：成功返回0，失败返回错误码
void gpio_set_value(unsigned gpio, int value)
功能：设置电平的状态
参数：
@gpio:gpio编号
@value:1高 0低电平
返回值：无
int gpio_get_value(unsigned gpio)
功能：获取电平的状态
参数：
@gpio:gpio编号
返回值：1高电平，0低电平
void gpio_free(unsigned gpio)
功能：释放gpio
参数：
@gpio:gpio编号
返回值：无
2.3gpio子系统的设备树

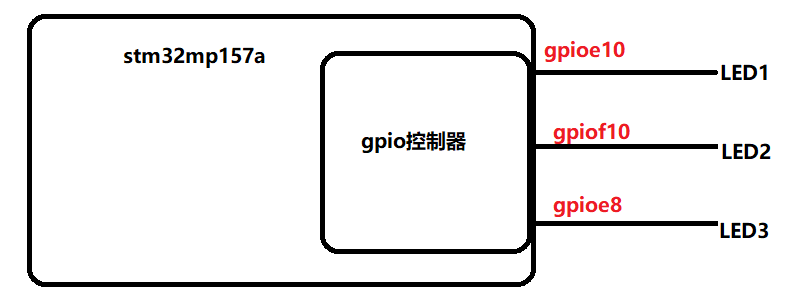

2.3.1画出硬件连接原理图
2.3.2找出控制器的设备树
arch/arm/boot/dts/stm32mp151.dtsi
gpioe: gpio@50006000 {
gpio-controller; //空属性，标识当前的节点是gpio控制器的节点
#gpio-cells = <2>; //修饰子节点使用当前节点成员个数是2
reg = <0x50006000 0x400>; //控制器地址及长度
clocks = <&rcc GPIOE>; //时钟
st,bank-name = "GPIOE"; //GPIOE节点
status = "disabled"; //控制器状态 "disabled"没有使能 "okay"使能
}; //控制器已经使能了
2.3.3参考内核帮助文档编写自己的设备树
/home/linux/linux-5.10.61/Documentation/devicetree/bindings/gpio/$ vi gpio.txt
myleds{
led1 = <&gpioe 10 0>;
led2 = <&gpiof 10 0>;
led3 = <&gpioe 8 0>;
};
2.4gpio子系统点灯实例
思路：
1.在~/linux-5.10.61/arch/arm/boot/dts/stm32mp157a-fsmp1a.dts下添加myleds节点
2.编写驱动文件
init:
i.获取节点
node=of_fine_node_path()
ii.解析获取gpio号
gpiono=of_get_named_qpio()
iii.申请gpio
ret=gpio_request()
iv.设置gpio输出(可以直接在这一步设置高低电平)
ret=gpio_direction_output()
v.设置高电平
gpio_set_value()
exit:
关灯
释放gpio资源

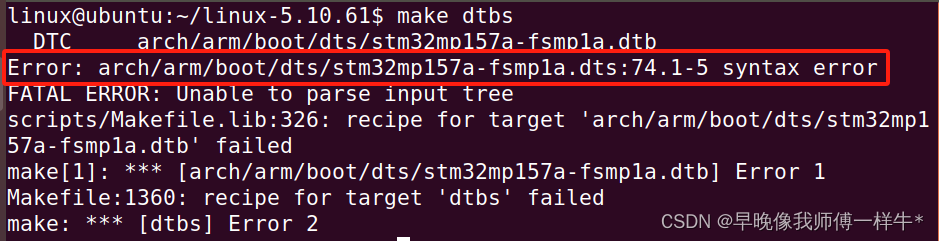

注意别写错设备树文件，不然报错
myleds{
led1=<&gpioe,10,0>;
led2=<&gpiof,10,0>;
led3=<&gpioe,8,0>;
};myled.c
#include <linux/init.h>
#include <linux/module.h>
#include <linux/of.h>
#include <linux/of_gpio.h>
//1.添加设备节点
// myleds{
// led1=<&gpioe,10,0>;
// led2=<&gpiof,10,0>;
// led3=<&gpioe,8,0>;
// }
//2.1创建节点结构体
struct device_node *node;
//3.1
int gpiono1,gpiono2,gpiono3,ret;
static int __init myled_init(void){
//2.获取节点
if(NULL==(node=of_find_node_by_path("/myleds"))){
printk("of_find_node_by_path error\n");
return -ENODATA;
}
//3.解析gpio号
//led1
if(0>(gpiono1=of_get_named_gpio(node,"led1",0))){
printk("of_get_named_gpio error\n");
return gpiono1;
}
//led2
if(0>(gpiono2=of_get_named_gpio(node,"led2",0))){
printk("of_get_named_gpio error\n");
return gpiono2;
}
//led3
if(0>(gpiono3=of_get_named_gpio(node,"led3",0))){
printk("of_get_named_gpio error\n");
return gpiono3;
}
//3.申请gpio
ret=gpio_request(gpiono1,NULL);
if(ret){
printk("gpio_request error\n");
return -ret;
}
ret=gpio_request(gpiono2,NULL);
if(ret){
printk("gpio_request error\n");
return -ret;
}
ret=gpio_request(gpiono3,NULL);
if(ret){
printk("gpio_request error\n");
return -ret;
}
//4.设置gpio输出模式
//点亮三个灯
ret=gpio_direction_output(gpiono1,1);
if(ret){
printk("gpio_direction_output error\n");
return ret;
}
ret=gpio_direction_output(gpiono2,1);
if(ret){
printk("gpio_direction_output error\n");
return ret;
}
ret=gpio_direction_output(gpiono3,1);
if(ret){
printk("gpio_direction_output error\n");
return ret;
}
return 0;
}
static void __exit myled_exit(void){
//关灯
gpio_set_value(gpiono1,0);//led1
gpio_set_value(gpiono2,0);//led2
gpio_set_value(gpiono3,0);//led3
//释放gpio
gpio_free(gpiono1);
gpio_free(gpiono2);
gpio_free(gpiono3);
}
module_init(myled_init);
module_exit(myled_exit);
MODULE_LICENSE("GPL");常用方法
myleds.h
#ifndef __MYLEDS_H__
#define __MYLEDS_H__
#define LED_ON _IO('o',0)
#define LED_OFF _IO('o',1)
#endif
myleds.c
#include <linux/fs.h>
#include <linux/init.h>
#include <linux/module.h>
#include <linux/of.h>
#include <linux/of_gpio.h>
#include "myleds.h"
// myleds{
// led1 = <&gpioe 10 0>;
// led2 = <&gpiof 10 0>;
// led3 = <&gpioe 8 0>;
// };
#define CNAME "myleds"
int major = 0;
struct class* cls;
struct device* dev;
struct device_node* node;
int gpiono;
// open
int myleds_open(struct inode* inode, struct file* filp)
{
printk("%s:%s:%d\n", __FILE__, __func__, __LINE__);
return 0;
}
// ioctl
long myleds_ioctl(struct file* filp, unsigned int cmd, unsigned long arg)
{
printk("%s:%s:%d\n", __FILE__, __func__, __LINE__);
switch(cmd){
case LED_ON:
gpio_set_value(gpiono, 1);
break;
case LED_OFF:
gpio_set_value(gpiono, 0);
break;
}
return 0;
}
// close
int myleds_close(struct inode* inode, struct file* filp)
{
printk("%s:%s:%d\n", __FILE__, __func__, __LINE__);
return 0;
}
struct file_operations fops = {
.open = myleds_open,
.unlocked_ioctl = myleds_ioctl,
.release = myleds_close,
};
static int __init myleds_init(void)
{
int ret;
// 1.获取节点
node = of_find_node_by_path("/myleds");
if (node == NULL) {
printk("find node failed!\n");
ret = -ENODATA;
goto err1;
}
// 2.解析得到gpio号
gpiono = of_get_named_gpio(node, name[i], 0);
if (gpiono < 0) {
printk("get gpio failed!\n");
ret = gpiono;
goto err1;
}
// 3.申请gpio
ret = gpio_request(gpiono, NULL);
if (ret) {
printk("request gpio failed!\n");
goto err1;
}
// 4.设置gpio为输出
ret = gpio_direction_output(gpiono, 0);
if (ret) {
printk("set gpio direction failed!\n");
goto err2;
}
// 5.注册字符设备驱动
major = register_chrdev(0, CNAME, &fops);
if (major < 0) {
printk("register_chrdev failed!\n");
goto err2;
}
// 6.创建设备节点
cls = class_create(THIS_MODULE, CNAME);
if (IS_ERR(cls)) {
printk("class_create failed!\n");
ret = PTR_ERR(cls);
goto err3;
}
dev = device_create(cls, NULL, MKDEV(major, 0), NULL, CNAME);
if (IS_ERR(dev)) {
printk("device_create failed!\n");
ret = PTR_ERR(dev);
goto err4;
}
return 0;
err4:
class_destroy(cls);
err3:
unregister_chrdev(major, CNAME);
err2:
gpio_free(gpiono);
err1:
return ret;
}
static void __exit myleds_exit(void)
{
device_destroy(cls, MKDEV(major, 0));
class_destroy(cls);
unregister_chrdev(major, CNAME);
gpio_set_value(gpiono, 0);
gpio_free(gpiono);
}
module_init(myleds_init);
module_exit(myleds_exit);
MODULE_LICENSE("GPL");
test.c
#include "myleds.h"
#include <head.h>
#include <sys/ioctl.h>
int main(int argc, const char* argv[])
{
int fd;
if ((fd = open("/dev/myleds", O_RDWR)) == -1)
PRINT_ERR("open error");
while (1) {
if (ioctl(fd, LED_ON))
PRINT_ERR("ioctl error");
sleep(1);
if (ioctl(fd, LED_OFF))
PRINT_ERR("ioctl error");
sleep(1);
}
close(fd);
return 0;
}2.5gpio子系统的练习
-
练习：使用gpio子系统将开发板上的六盏灯点亮
myleds{ core_leds{ led1 = <&gpioz 5 0>; led2 = <&gpioz 6 0>; led3 = <&gpioz 7 0>; }; extend_leds{ led1 = <&gpioe 10 0>; led2 = <&gpiof 10 0>; led3 = <&gpioe 8 0>; }; };
3.modprobe安装命令使用方法
3.1在内核目录下执行如下命令
make modules_install INSTALL_MOD_PATH=/home/linux/rootfs
3.2修改Makefile
arch?=arm
modname?=demo
ifeq ($(arch),arm)
KERNELDIR:= /home/linux/linux-5.10.61
else
KERNELDIR := /lib/modules/$(shell uname -r)/build/
endif
PWD := $(shell pwd)
all:
make -C $(KERNELDIR) M=$(PWD) modules
install:
make -C $(KERNELDIR) M=$(PWD) modules_install INSTALL_MOD_PATH=/home/linux/rootfs
clean:
make -C $(KERNELDIR) M=$(PWD) clean
obj-m:= $(modname).o #编译编译的模块是demo
make install
模块会被拷贝到开发板/lib/modules/5.10.61/extra/目录下

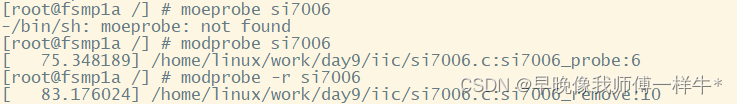

3.3安装卸载模块的命令
安装命令：modprobe 模块名
卸载命令：modprobe -r 模块名
modprobe和insmod的区别？
- insmod安装模块的时候不会安装依赖模块，modprobe会安装依赖模块
- insmod安装的时候可以指定模块路径安装，modprobe安装模块的时候都是/lib/modules/5.10.61/kernel extra
4.Linux内核中的中断子系统
4.1异常处理流程
中断是基于硬件实现的，不管有没有Linux内核中断的执行都是一样的，中断
是异常的一种，遵从4大步3小步的执行流程。
- 将cpsr保存spsr中
- 修改cpsr的值
- 设置为ARM模型
- 设置为对应的异常模式
- 如果有必要的话就进制中断
- 将LR的值保存起来（返回的地址）
- 设置PC跳转到对应的位置执行
4.2Linux内核中断处理流程

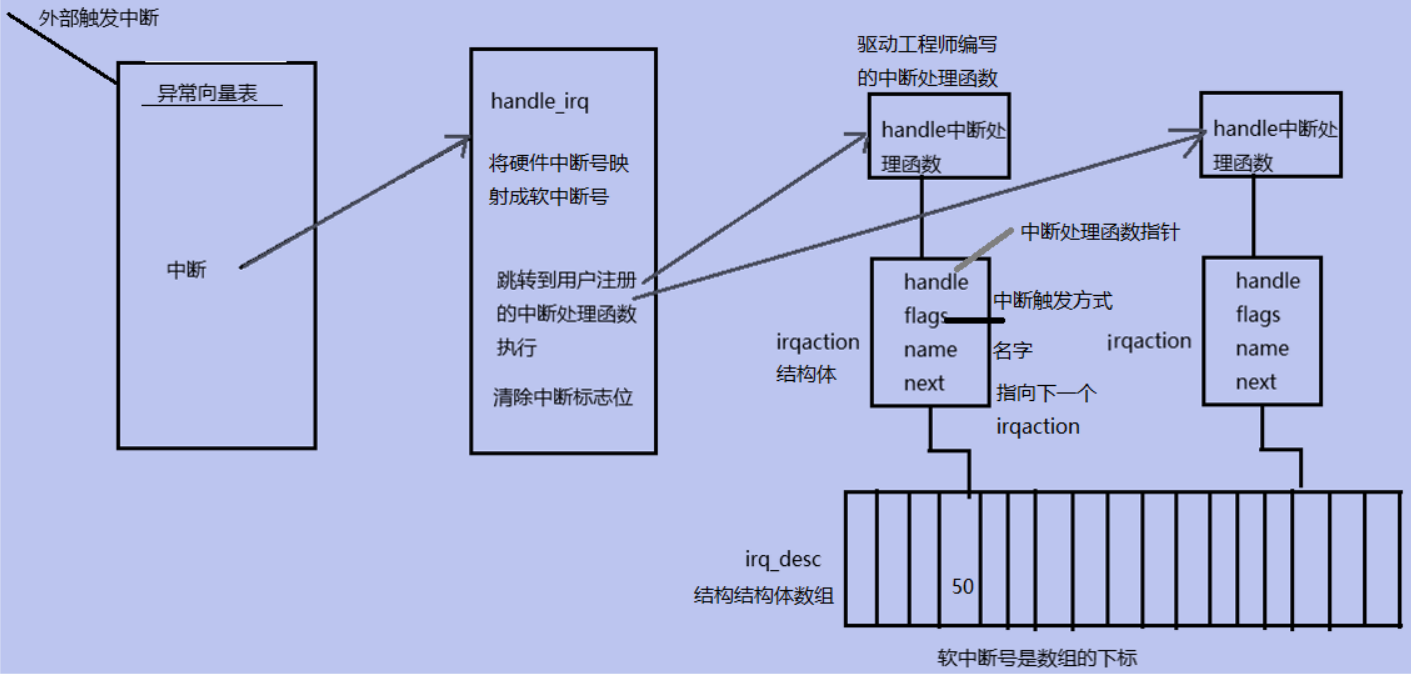

4.3Linux内核中断子系统API
#include <linux/interrupt.h>
#include <linux/of_irq.h>
unsigned int irq_of_parse_and_map(struct device_node *np, int index)
功能：解析得到软中断号
参数：
@np:节点指针
@index:设备树节点中interrupts键对应值的下标
返回值：成功返回软中断号，失败返回0
int request_irq(unsigned int irq, irq_handler_t handler, unsigned long flags,
const char *name, void *dev)
功能：注册中断
参数：
@irq:软中断号（设备树）
@handler:中断处理函数指针
//typedef irqreturn_t (*irq_handler_t)(int, void *);
irqreturn_t key_irq_handle(int irqno,void *dev)
{
//中断的处理
return IRQ_NONE; //失败
return IRQ_HANDLED; //成功
}
@flags:中断触发方式
IRQF_TRIGGER_RISING //上升沿
IRQF_TRIGGER_FALLING //下降沿
IRQF_TRIGGER_HIGH //高电平
IRQF_TRIGGER_LOW //低电平
IRQF_SHARED //共享中断
@name:中断的名字
cat /proc/interrupts
@dev:给中断处理函数传递的参数
返回值：成功返回0，失败返回错误码
const void *free_irq(unsigned int irq, void *dev_id)
功能：释放中断
参数：
@irq:软中断号
@dev_id:给中断处理函数传递的参数
返回值:返回设备的名字
4.4Linux内核中断子系统设备树填写

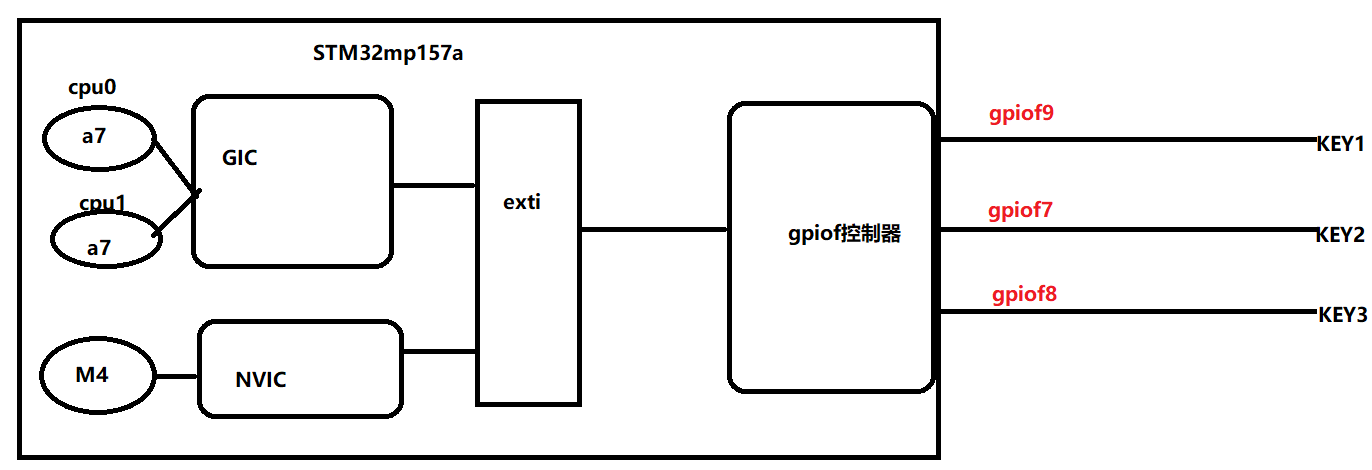

4.4.1画出硬件连接原理图
4.4.2找出控制器的设备树
stm32mp151.dtsi
intc: interrupt-controller@a0021000 {
compatible = "arm,cortex-a7-gic";

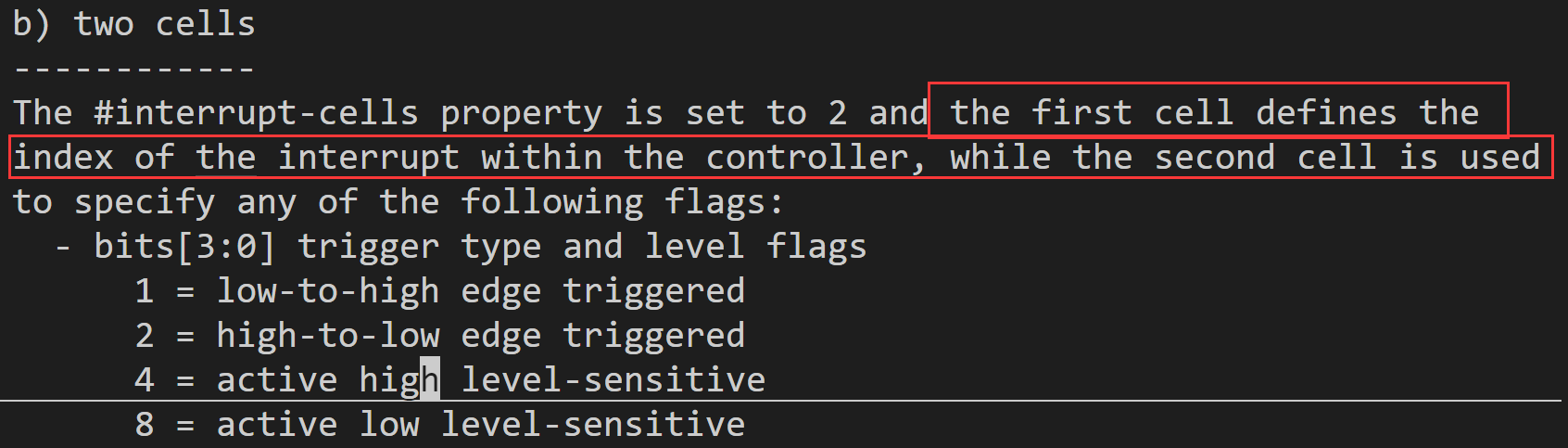

#interrupt-cells = <3>; //修饰子节点使用当前节点成员个数（中断）
interrupt-controller;
reg = <0xa0021000 0x1000>,
<0xa0022000 0x2000>;
};
soc {
compatible = "simple-bus";
#address-cells = <1>;
#size-cells = <1>;
interrupt-parent = <&intc>; //父节点
exti: interrupt-controller@5000d000 {
compatible = "st,stm32mp1-exti", "syscon";
interrupt-controller;
#interrupt-cells = <2>;
reg = <0x5000d000 0x400>;
}；
}；
pinctrl: pin-controller@50002000 {
#address-cells = <1>;
#size-cells = <1>;
interrupt-parent = <&exti>; //父节点
gpiof: gpio@50007000 {
interrupt-controller;
#interrupt-cells = <2>; //修饰子节点使用当前节点成员个数（中断）
reg = <0x50007000 0x400>;
clocks = <&rcc GPIOF>;
st,bank-name = "GPIOF";
status = "disabled"; // 控制器已经使能了
};
}；
4.4.3参考内核帮助文档编写自己的设备树
/home/linux/linux-5.10.61/Documentation/devicetree/bindings/interrupt-controller/$
vi interrupts.txt
myirqs{
interrupt-parent = <&gpiof>; //父节点
interrupts = <9 0>,<7 0>,<8 0>; //对应中断管脚及触发方式0代表默认状态
};
1.5中断子系统实例(一个按键)
#include <linux/init.h>
#include <linux/module.h>
#include <linux/of.h>
#include <linux/of_irq.h>
#include <linux/interrupt.h>
// myirqs{
// interrupt-parent = <&gpiof>; //父节点
// interrupts = <9 0>,<7 0>,<8 0>; //对应中断管脚及触发方式0代表默认状态
// };
struct device_node *node;
unsigned int irqno;
irqreturn_t key_irq_handle(int irq, void *dev)
{
printk("key1 down...\n");
return IRQ_HANDLED;
}
static int __init myirqs_init(void)
{
int ret;
// 1.获取节点
node = of_find_node_by_path("/myirqs");
if (node == NULL)
{
printk("of_find_node_by_path error\n");
return -EINVAL;
}
// 2.获取软中断号
irqno = irq_of_parse_and_map(node, 0);
if(irqno == 0)
{
printk("irq_of_parse_and_map error\n");
return -EINVAL;
}
// 3.注册中断
ret = request_irq(irqno, key_irq_handle, IRQF_TRIGGER_FALLING, "myirqs", NULL);
if(ret){
printk("request_irq error\n");
return ret;
}
return 0;
}
static void __exit myirqs_exit(void)
{
free_irq(irqno, NULL);
}
module_init(myirqs_init);
module_exit(myirqs_exit);
MODULE_LICENSE("GPL");4.6中断子系统实例(多个按键)
#include <linux/init.h>
#include <linux/interrupt.h>
#include <linux/module.h>
#include <linux/of.h>
#include <linux/of_irq.h>
// myirqs{
// interrupt-parent = <&gpiof>; //父节点
// interrupts = <9 0>,<7 0>,<8 0>; //对应中断管脚及触发方式0代表默认状态
// };
struct device_node* node;
unsigned int irqno[3];
irqreturn_t key_irq_handle(int irq, void* dev)
{
switch ((int)dev) {
case 0:
printk("key1 down...\n");
break;
case 1:
printk("key2 down...\n");
break;
case 2:
printk("key3 down...\n");
break;
}
return IRQ_HANDLED;
}
static int __init myirqs_init(void)
{
int ret, i;
// 1.获取节点
node = of_find_node_by_path("/myirqs");
if (node == NULL) {
printk("of_find_node_by_path error\n");
return -EINVAL;
}
for (i = 0; i < ARRAY_SIZE(irqno); i++) {
// 2.获取软中断号
irqno[i] = irq_of_parse_and_map(node, i);
if (irqno[i] == 0) {
printk("irq_of_parse_and_map error\n");
return -EINVAL;
}
// 3.注册中断
ret = request_irq(irqno[i], key_irq_handle,
IRQF_TRIGGER_FALLING, "myirqs", (void*)i);
if (ret) {
printk("request_irq error\n");
return ret;
}
}
return 0;
}
static void __exit myirqs_exit(void)
{
int i;
for (i = 0; i < ARRAY_SIZE(irqno); i++) {
free_irq(irqno[i], (void*)i);
}
}
module_init(myirqs_init);
module_exit(myirqs_exit);
MODULE_LICENSE("GPL");
5.内核定时器
5.1内核定时器定时原理
-
内核当前时间如何获取？
jiffies:内核时钟节拍数，从系统启动这一刻起这个jiffies（64bit）值就一直在增加。jiffies可以直接使用
不需要包含头文件。
-
定时器每增加1走的时间？
定时器的频率可以通过make menuconfig选配，选配后的选项在.config文件中保存着。
开发板：CONFIG_HZ=100就是频率，定时器每增加1代表走10ms。
Ubuntu：CONFIG_HZ=250就是频率，定时器每增加1代表走4ms。
5.2内核定时器的API
1.分配对象
struct timer_list {
struct hlist_node entry; //构成内核链表成员
unsigned long expires; //定时器时间
void (*function)(struct timer_list *); //定时器处理函数
u32 flags; //标志位，一般写0
}；
struct timer_list mytimer;
2.对象的初始化
mytimer.expires = jiffies + HZ; //定时1s #define HZ CONFIG_HZ
timer_setup(&mytimer, 定时器处理函数, 0)；
3.启动定时器
void add_timer(struct timer_list *timer);
//启动定时器，定时器启动之后只会执行一次
mod_timer(struct timer_list *timer, unsigned long expires);
//再次启动定时器
4.删除定时器
int del_timer(struct timer_list * timer);
//移除定时器
5.3内核定时器的实例
#include <linux/init.h>
#include <linux/module.h>
#include <linux/of.h>
#include <linux/of_gpio.h>
#include <linux/timer.h>
// myleds
// {
// led1 = <&gpioe 10 0>;
// led2 = <&gpiof 10 0>;
// led3 = <&gpioe 8 0>;
// };
struct timer_list mytimer;
struct device_node* node;
int gpiono[3];
char* name[] = { "led1", "led2", "led3" };
// 定时器处理函数
void timer_led_handle(struct timer_list* timer)
{
int i;
for (i = 0; i < ARRAY_SIZE(name); i++) {
gpio_set_value(gpiono[i],!gpio_get_value(gpiono[i]));
}
mod_timer(&mytimer, jiffies + HZ);
}
static int __init mytimer_init(void)
{
int ret, i;
// 1.获取节点
node = of_find_node_by_name(NULL, "myleds");
if (node == NULL) {
printk("of_find_node_by_name error\n");
return -EINVAL;
}
for (i = 0; i < ARRAY_SIZE(name); i++) {
// 2.解析gpio号
gpiono[i] = of_get_named_gpio(node, name[i], 0);
if (gpiono[i] < 0) {
printk("of_get_named_gpio error\n");
return -EINVAL;
}
// 3.初始化LED
ret = gpio_request(gpiono[i], name[i]);
if (ret) {
printk("gpio_request error\n");
return ret;
}
ret = gpio_direction_output(gpiono[i], 0);
if (ret) {
printk("gpio_direction_output error\n");
return ret;
}
}
// 4.初始化定时器
mytimer.expires = jiffies + HZ;
timer_setup(&mytimer, timer_led_handle, 0);
// 5.启动定时器
add_timer(&mytimer);
return 0;
}
static void __exit mytimer_exit(void)
{
int i;
del_timer(&mytimer);
for (i = 0; i < ARRAY_SIZE(name); i++) {
gpio_free(gpiono[i]);
}
}
module_init(mytimer_init);
module_exit(mytimer_exit);
MODULE_LICENSE("GPL");
5.4内核定时器的练习
-
使用内核定时器让LED闪烁
-

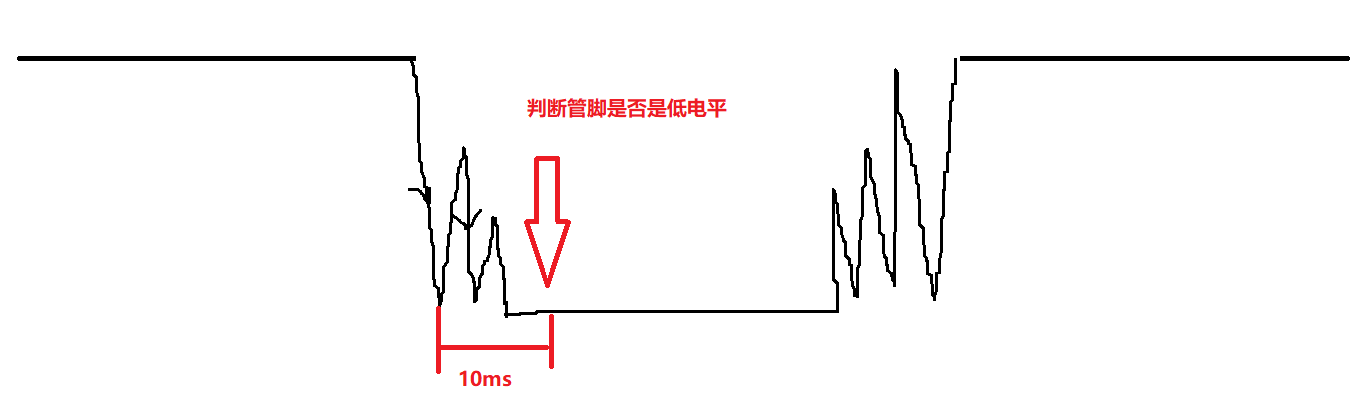

使用内核定时器完成按键中断消抖工作
#include <linux/init.h>
#include <linux/module.h>
#include <linux/interrupt.h>
#include <linux/of.h>
#include <linux/of_gpio.h>
#include <linux/timer.h>
#include <linux/of_irq.h>
// 三个按键中断并消抖：中断 定时器
struct device_node *node;
struct timer_list mytimer;
unsigned int irq[3];
int gpiono[3];
void timer_handle(struct timer_list *tim)
{
// 按键按下后执行对应操作
int i;
for (i = 0; i < 3; i++)
{
if (!gpio_get_value(gpiono[i]))
{
printk("key%d down...\n", gpiono[i]);
}
}
}
irqreturn_t key_irq_handle(int irq, void *dev)
{
// 执行定时器函数
mod_timer(&mytimer, jiffies + 1); // 再次启动定时器
return IRQ_HANDLED;
}
static int __init myirqs_init(void)
{
int ret, i;
// 1.获取节点
if (NULL == (node = of_find_node_by_path("/myirqs")))
{
printk("of_find_get_node error\n");
return -EINVAL;
}
// printk("111111111111111\n");
// 4.初始化定时器
mytimer.expires = jiffies + 1; // 10ms
timer_setup(&mytimer, timer_handle, 0);
add_timer(&mytimer);
for (i = 0; i < 3; i++)
{
// 2.获取中断号
if (0 == (irq[i] = irq_of_parse_and_map(node, i)))
{
printk("of_find_get_node error\n");
return ret;
}
// 3.获取gpio号
if (0 > (gpiono[i] = of_get_named_gpio(node, "keys", i)))
{
printk("of_get_named_gpio error\n");
return gpiono[i];
}
// printk("22222222222222222\n");
// 5.注册中断
if (0 != (ret = request_irq(irq[i], key_irq_handle, IRQF_TRIGGER_FALLING, "myirqs", NULL)))
{
printk("request_irq error\n");
return ret;
}
}
return 0;
}
static void __exit myirqs_exit(void)
{
int i;
for (i = 0; i < 3; i++)
{
free_irq(irq[i], NULL);
}
del_timer(&mytimer);
}
module_init(myirqs_init);
module_exit(myirqs_exit);
MODULE_LICENSE("GPL");

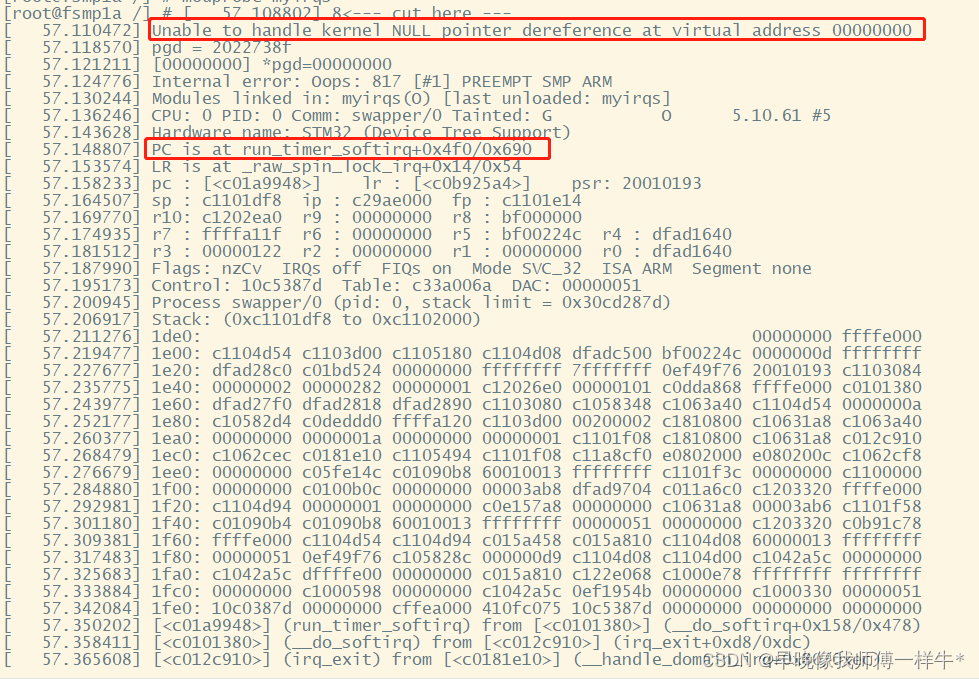

错误：有的时候会遇到这个问题，有的时候就能运行成功，原因是将第四步初始化定时器写在了for循环内，现在将定时器拿出来就没有问题了，写的时候需注意
6.输入子系统驱动
6.1输入子系统驱动简介
输入类设备都是通过输入子系统进行数据上报的。比如鼠标，键盘，触摸屏等驱动
都是需要通过输入子系统驱动上报数据的，上报的数据是input_event结构体，这个
input_event结构体被上报/dev/input/event*节点中了。

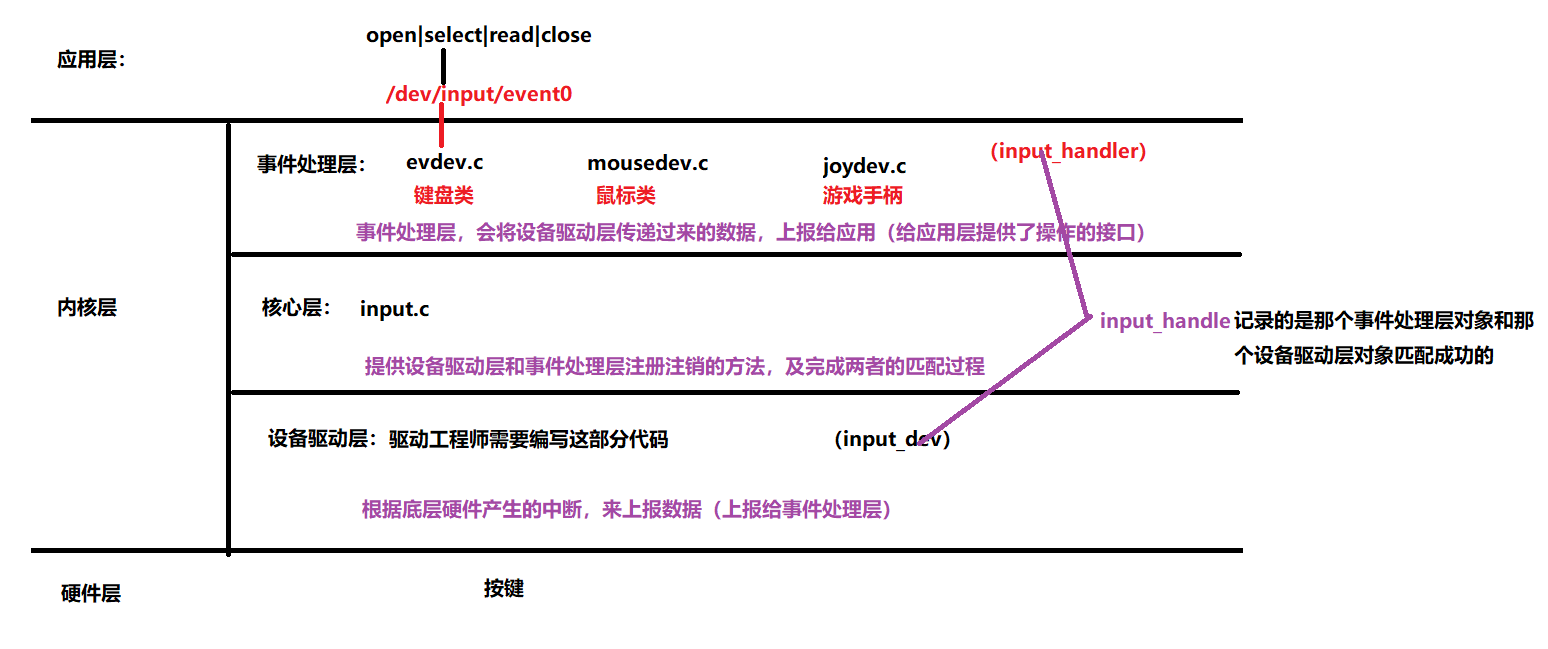

6.2输入子系统驱动框架结构
6.3输入子系统驱动API
~/linux-5.10.61/Documentation$ vi input/input-programming.rst
1.分配对象
struct input_dev *key_dev;
key_dev = input_allocate_device();
2.对象初始化
set_bit(EV_KEY, key_ev->evbit); // 指定上报的是键盘类事件
set_bit(KEY_L, key_ev->keybit); // 指定上报l键
set_bit(KEY_S, key_ev->keybit); // 指定上报s键
set_bit(KEY_ENTER, key_ev->keybit); // 指定上报enter键
3.注册
int input_register_device(struct input_dev *dev)
4.注销
void input_unregister_device(struct input_dev *dev)
5.上报数据
void input_event(struct input_dev *dev,
unsigned int type, unsigned int code, int value) //上报数据
void input_sync(struct input_dev *dev) //同步
6.4键盘驱动的实例
keybroad.c
#include <linux/init.h>
#include <linux/input.h>
#include <linux/interrupt.h>
#include <linux/module.h>
#include <linux/of.h>
#include <linux/of_irq.h>
// myirqs{
// interrupt-parent = <&gpiof>; //父节点
// interrupts = <9 0>,<7 0>,<8 0>; //对应中断管脚及触发方式0代表默认状态
// };
struct device_node* node;
unsigned int irqno[3];
struct input_dev* key_ev;
irqreturn_t key_irq_handle(int irq, void* dev)
{
switch ((int)dev) {
case 0:
input_event(key_ev, EV_KEY, KEY_L, 1);
input_sync(key_ev);
input_event(key_ev, EV_KEY, KEY_L, 0);
input_sync(key_ev);
break;
case 1:
input_event(key_ev, EV_KEY, KEY_S, 1);
input_sync(key_ev);
input_event(key_ev, EV_KEY, KEY_S, 0);
input_sync(key_ev);
break;
case 2:
input_event(key_ev, EV_KEY, KEY_ENTER, 1);
input_sync(key_ev);
input_event(key_ev, EV_KEY, KEY_ENTER, 0);
input_sync(key_ev);
break;
}
return IRQ_HANDLED;
}
static int __init myirqs_init(void)
{
int ret, i;
// 1.获取节点
node = of_find_node_by_path("/myirqs");
if (node == NULL) {
printk("of_find_node_by_path error\n");
return -EINVAL;
}
for (i = 0; i < ARRAY_SIZE(irqno); i++) {
// 2.获取软中断号
irqno[i] = irq_of_parse_and_map(node, i);
if (irqno[i] == 0) {
printk("irq_of_parse_and_map error\n");
return -EINVAL;
}
// 3.注册中断
ret = request_irq(irqno[i], key_irq_handle,
IRQF_TRIGGER_FALLING, "myirqs", (void*)i);
if (ret) {
printk("request_irq error\n");
return ret;
}
}
// 4.注册输入子系统
key_ev = input_allocate_device();
if (key_ev == NULL) {
printk("input_allocate_device error\n");
return -ENOMEM;
}
set_bit(EV_KEY, key_ev->evbit); // 指定上报的是键盘类事件
set_bit(KEY_L, key_ev->keybit); // 指定上报l键
set_bit(KEY_S, key_ev->keybit); // 指定上报s键
set_bit(KEY_ENTER, key_ev->keybit); // 指定上报s键
ret = input_register_device(key_ev);
if (ret) {
printk("input_register_device error\n");
return ret;
}
return 0;
}
static void __exit myirqs_exit(void)
{
int i;
input_unregister_device(key_ev);
for (i = 0; i < ARRAY_SIZE(irqno); i++) {
free_irq(irqno[i], (void*)i);
}
}
module_init(myirqs_init);
module_exit(myirqs_exit);
MODULE_LICENSE("GPL");
test.c
可以使用如下程序测试键盘上报的数据，也可以通过exec 0</dev/tty1
#include <head.h>
#include <linux/input.h>
#include <sys/select.h>
int main(int argc, const char* argv[])
{
int fd1, fd2, ret;
fd_set rfds;
struct input_event key_ev;
char buf[128] = { 0 };
if ((fd2 = open("/dev/input/event0", O_RDWR)) == -1)
PRINT_ERR("open keybroad error");
while (1) {
FD_ZERO(&rfds);
FD_SET(fd2, &rfds);
if ((ret = select(fd2 + 1, &rfds, NULL, NULL, NULL)) == -1)
PRINT_ERR("select error");
if (FD_ISSET(fd2, &rfds)) {
memset(&key_ev, 0, sizeof(key_ev));
read(fd2, &key_ev, sizeof(key_ev));
printf("type = %d,code = %d,value=%d\n",
key_ev.type,key_ev.code,key_ev.value);
}
}
close(fd2);
return 0;
}
7.中断底半部
7.1中断底半部的简介
什么中断底半部？为什么要设计中断底半部？
中断顶半部不能做延时，耗时，甚至休眠的操作，也就是说在中断顶半部中只能够
做简短的、紧急的、不耗时的操作。但是有的时候又希望在中断到来的时候做尽可能
多的操作，所以两者就产生了矛盾，内核为了解决这一矛盾引入了中断底半部的机制。
也就是在中断底半部中，可以做不紧急的，耗时的操作。中断底半部的机制分为软中
断、tasklet、工作队列。
eg:
在网卡中断到来的时候，想要在中断处理函数中接收网络数据包，这个过程就是耗时
的操作，所以内核将这一操作放在中中断底半部机制中（软中断）。
7.2中断底半部之tasklet
7.2.1tasklet的工作原理
tasklet是基于软中断实现的，特点和软中断一样，但是tasklet没有个数限制，而软中断
是有个数限制的，因为tasklet是通过链表来实现的。tasklet这种中断底半部的机制工作
在中断上下文，它是中断的一个部分，不能够脱离中断单独执行，在tasklet的底半部中
不能够做休眠的操作，只能做相对耗时或延时的操作。tasklet这种底半部的机制在中断
顶半部执行即将结束的时候被调用执行的。
7.2.2tasklet的API
1.分配对象
struct tasklet_struct
{
struct tasklet_struct *next; //构成tasklet的链表
unsigned long state; //是否被触发的标志位
atomic_t count; //触发的次数
bool use_callback; //如果为真使用callback,如果为假使用func
union {
void (*func)(unsigned long data); //旧版本接口
void (*callback)(struct tasklet_struct *t); //新版本接口
};
unsigned long data; //向底半部处理函数传递的参数
};
struct tasklet_struct tasklet;
2.初始化对象
void tasklet_init(struct tasklet_struct *t,
void (*func)(unsigned long), unsigned long data) //旧版本的初始化
void tasklet_setup(struct tasklet_struct *t,
void (*callback)(struct tasklet_struct *)) //新版本的初始化
3.开启底半部
void tasklet_schedule(struct tasklet_struct *t)
7.2.3tasklet的代码实例
#include <linux/init.h>
#include <linux/module.h>
#include <linux/of.h>
#include <linux/of_irq.h>
#include <linux/interrupt.h>
#include <linux/delay.h>
struct device_node *node;
struct tasklet_struct tasklet;
int irqno;
void key_irq_tasklet(struct tasklet_struct *task){
int i=10;
while(i--){
printk("key_irq_tasklet i = %d\n",i);
mdelay(500); //延时500ms
}
}
irqreturn_t key_irq_handle(int irq, void *dev){
// 5.开启底半部
tasklet_schedule(&tasklet);
return IRQ_HANDLED;
}
static int __init myirqs_init(void){
int ret;
//1.获取节点
if (NULL == (node = of_find_node_by_path("/myirqs")))
{
printk("of_find_get_node error\n");
return -EINVAL;
}
// 2.获取中断号
if (0 == (irqno= irq_of_parse_and_map(node, 0)))
{
printk("of_find_get_node error\n");
return ret;
}
//3.初始化myirqs
tasklet_setup(&tasklet,key_irq_tasklet);
// 4.注册中断
if (0 != (ret = request_irq(irqno, key_irq_handle, IRQF_TRIGGER_FALLING, "myirqs", NULL)))
{
printk("request_irq error\n");
return ret;
}
return 0;
}
static void __exit myirqs_exit(void){
free_irq(irqno, NULL);
}
module_init(myirqs_init);
module_exit(myirqs_exit);
MODULE_LICENSE("GPL");
7.3中断底半部之工作队列
7.3.1工作队列的工作原理
在内核启动的时候默认会启动一个events的线程，这个线程默认处于休眠的状态，在这个
线程中维护了一个队列，如果你想让这个线程执行你的代码，你只需要向这个线程工作队列
中提交一个队列项，然后唤醒这个休眠的线程执行你的代码即可。工作队列工作在进程上下
文。工作队列没有个数限制，可以脱离中断单独执行。在工作队列中可以执行延时，耗时，
甚至休眠的操作。
7.3.2工作队列的API
1.分配对象
struct work_struct {
atomic_long_t data; //向底半部处理函数传递的的数据
struct list_head entry; //队列项
work_func_t func; //底半部处理函数
//typedef void (*work_func_t)(struct work_struct *work);
}
struct work_struct work;
2.对象的初始化
INIT_WORK(&work, 工作队列底半部处理函数)；
3.调用执行
schedule_work(struct work_struct *work)
4.等待工作队列执行完在卸载驱动
cancel_work_sync(struct work_struct *work)
7.3.3工作队列的代码实例
#include <linux/init.h>
#include <linux/module.h>
#include <linux/of.h>8.platform总线驱动
8.1device、bus、driver模型

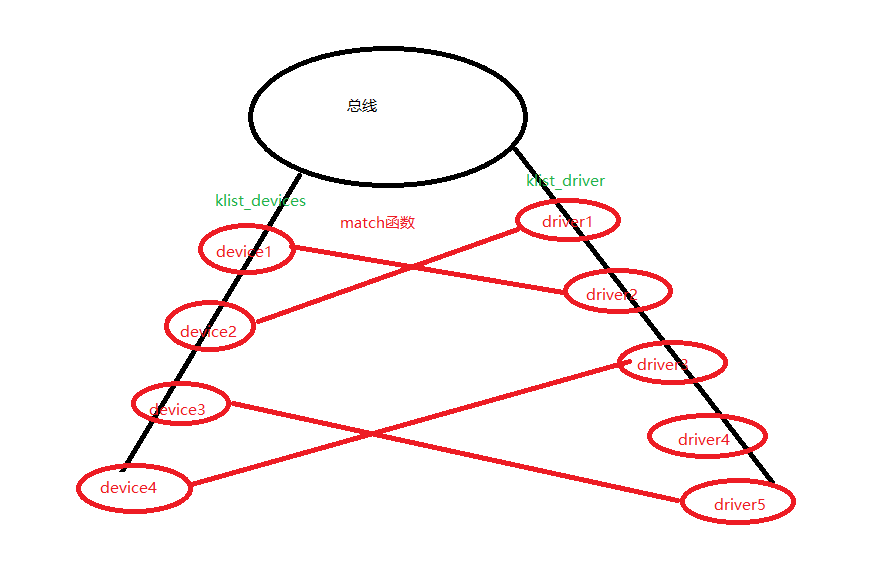

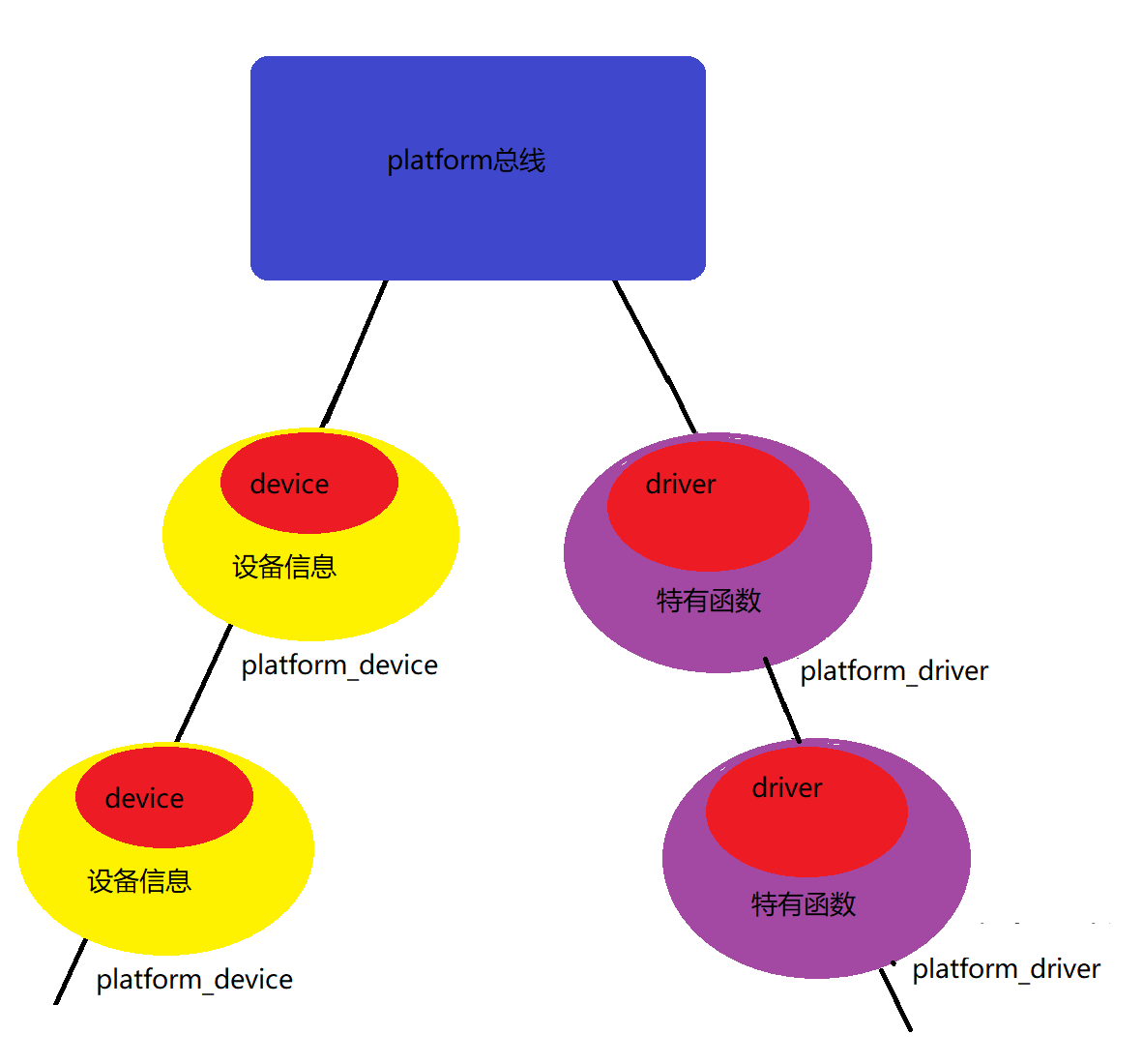

在Linux内核中所有总线驱动都遵从设备驱动的模型，总线驱动的模型如下图：
内核在设计这些总线驱动模型的时候将一个驱动分为了三个部分device、bus、driver。device是用来描述硬件设备的，bus是总线用来链接device和driver，driver是用来描述驱动的对象。在内核中所有的device放在内核的klist_devices的链表中管理,而内核中所有的driver放在klist_driver中管理。内核中的device和driver通过bus完成关联。当device和driver匹配成功之后执行驱动的probe函数，在probe函数中就可以完成操作硬件了。当卸载任何一方驱动的时候都会执行驱动中的remove函数。
8.2platform总线驱动的原理
platform总线驱动遵从设备模型，platform是Linux内核抽象出来的软件代码，并没有真实的总线协议与之对应。platform总线驱动的思想就是要将设备信息和设备驱动进行分离。platform_device和platform_driver通过总线匹配成功之后会执行驱动中probe函数，在probe函数中驱动就能够拿到设备信息。
8.3platform总线驱动的API
1.platform_device端
1.1分配对象初始化
struct platform_device {
const char *name; //用于匹配的名字
int id; //总线号 PLATFORM_DEVID_AUTO
struct device dev; //父类
u32 num_resources; //设备信息成员个数
struct resource *resource; //设备信息结构体
}；
struct device{ //父类
void (*release)(struct device *dev);
};
struct resource {
resource_size_t start; //起始资源 0x50006000 0x12345678 71
resource_size_t end; //结束资源 0x50006000+3 0x12345678 +49 71
unsigned long flags; //资源类型 IORESOURCE_IO IORESOURCE_MEM IORESOURCE_IRQ
};
1.2注册
int platform_device_register(struct platform_device *);
1.3注销
void platform_device_unregister(struct platform_device *);
2.platform_driver端
1.分配并初始化对象
struct platform_driver {
int (*probe)(struct platform_device *); //匹配成功执行的函数
int (*remove)(struct platform_device *);//分离的时候执行的函数
struct device_driver driver; //父类
const struct platform_device_id *id_table; //2idtable匹配
};
struct device_driver {//父类
const char *name; //1按照名字匹配
const struct of_device_id *of_match_table; //3.设备树匹配
}
2.注册
platform_driver_register(drv)
3.注销
void platform_driver_unregister(struct platform_driver *);
4.一键注册注销的宏
module_platform_driver(变量名);
8.4platform总线驱动的实例（name）
pdev.c
#include <linux/init.h>
#include <linux/module.h>
#include <linux/platform_device.h>
struct resource res[] = {
[0] = {
.start = 0x12345678,
.end = 0x12345678+49,
.flags = IORESOURCE_MEM,
},
[1] = {
.start = 71,
.end = 71,
.flags = IORESOURCE_IRQ,
},
};
void pdev_release(struct device *dev)
{
printk("%s:%s:%d\n", __FILE__, __func__, __LINE__);
}
struct platform_device pdev = {
.name = "duang duang duang",
.id = PLATFORM_DEVID_AUTO,
.dev = {
.release = pdev_release,
},
.resource = res,
.num_resources = ARRAY_SIZE(res),
};
static int __init pdev_init(void)
{
return platform_device_register(&pdev);
}
static void __exit pdev_exit(void)
{
platform_device_unregister(&pdev);
}
module_init(pdev_init);
module_exit(pdev_exit);
MODULE_LICENSE("GPL");
pdrv.c
#include <linux/init.h>
#include <linux/module.h>
#include <linux/platform_device.h>
int pdrv_probe(struct platform_device *pdev)
{
printk("%s:%s:%d\n", __FILE__, __func__, __LINE__);
return 0;
}
int pdrv_remove(struct platform_device *pdev)
{
printk("%s:%s:%d\n", __FILE__, __func__, __LINE__);
return 0;
}
struct platform_driver pdrv = {
.probe = pdrv_probe,
.remove = pdrv_remove,
.driver = {
.name = "duang duang duang",
},
};
static int __init pdrv_init(void)
{
return platform_driver_register(&pdrv);
}
static void __exit pdrv_exit(void)
{
platform_driver_unregister(&pdrv);
}
module_init(pdrv_init);
module_exit(pdrv_exit);
MODULE_LICENSE("GPL");
8.5platform驱动获取设备信息的过程
struct resource *platform_get_resource(struct platform_device *pdev,
unsigned int type, unsigned int index)
功能：在platform驱动中获取设备信息
参数：
@pdev:platform_device的结构体指针
@type:类型 IORESOURCE_IO IORESOURCE_MEM IORESOURCE_IRQ
@index:同类型资源的下标
返回值：成功返回结构体指针，失败返回NULL
int platform_get_irq(struct platform_device *pdev, unsigned int index)
功能：获取中断类型的资源
参数：
@pdev:platform_device的结构体指针
@index:中断类型资源的下标
返回值：成功返回中断号，失败返回错误码
pdev.c
#include <linux/init.h>
#include <linux/module.h>
#include <linux/platform_device.h>
struct resource res[] = {
[0] = {
.start = 0x12345678,
.end = 0x12345678 + 49,
.flags = IORESOURCE_MEM,
},
[1] = {
.start = 71,
.end = 71,
.flags = IORESOURCE_IRQ,
},
};
void pdev_release(struct device* dev)
{
printk("%s:%s:%d\n", __FILE__, __func__, __LINE__);
}
struct platform_device pdev = {
.name = "duang duang duang",
.id = PLATFORM_DEVID_AUTO,
.dev = {
.release = pdev_release,
},
.resource = res,
.num_resources = ARRAY_SIZE(res),
};
static int __init pdev_init(void)
{
return platform_device_register(&pdev);
}
static void __exit pdev_exit(void)
{
platform_device_unregister(&pdev);
}
module_init(pdev_init);
module_exit(pdev_exit);
MODULE_LICENSE("GPL");
pdrv.c
#include <linux/init.h>
#include <linux/module.h>
#include <linux/platform_device.h>
struct resource *res;
int irqno;
int pdrv_probe(struct platform_device *pdev)
{
printk("%s:%s:%d\n", __FILE__, __func__, __LINE__);
res = platform_get_resource(pdev,IORESOURCE_MEM,0);
if(res == NULL){
printk("platform_get_resource error\n");
return -EINVAL;
}
irqno = platform_get_irq(pdev,0);
if(irqno < 0){
printk("platform_get_irq error\n");
return -EINVAL;
}
printk("addr = %#llx,irqno = %d\n",res->start,irqno);
return 0;
}
int pdrv_remove(struct platform_device *pdev)
{
printk("%s:%s:%d\n", __FILE__, __func__, __LINE__);
return 0;
}
struct platform_driver pdrv = {
.probe = pdrv_probe,
.remove = pdrv_remove,
.driver = {
.name = "duang duang duang",
},
};
static int __init pdrv_init(void)
{
return platform_driver_register(&pdrv);
}
static void __exit pdrv_exit(void)
{
platform_driver_unregister(&pdrv);
}
module_init(pdrv_init);
module_exit(pdrv_exit);
MODULE_LICENSE("GPL");
8.6platform驱动idtable匹配方式
8.6.1为什么需要idtable匹配方式
如果按照name匹配，driver只能对应一个device，但是有的时候某些厂商
生成的一系列设备为这一系列的设备写一个驱动，所以此时驱动中就需要把
它兼容的设备名字全部写上去，保存这些名字的结构体就叫做idtable。
8.6.2idtable匹配方式的实例
#include <linux/init.h>
#include <linux/module.h>
#include <linux/platform_device.h>
#include <linux/mod_devicetable.h>
struct resource* res;
int irqno;
int pdrv_probe(struct platform_device* pdev)
{
printk("%s:%s:%d\n", __FILE__, __func__, __LINE__);
printk("name = %s,driver_data = %ld\n",
pdev->id_entry->name,pdev->id_entry->driver_data);
res = platform_get_resource(pdev, IORESOURCE_MEM, 0);
if (res == NULL) {
printk("platform_get_resource error\n");
return -EINVAL;
}
irqno = platform_get_irq(pdev, 0);
if (irqno < 0) {
printk("platform_get_irq error\n");
return -EINVAL;
}
printk("addr = %#llx,irqno = %d\n", res->start, irqno);
return 0;
}
int pdrv_remove(struct platform_device* pdev)
{
printk("%s:%s:%d\n", __FILE__, __func__, __LINE__);
return 0;
}
// idtable匹配方式
const struct platform_device_id idtable[] = {
{"hello0",111},
{"hello1",222},
{"hello2",333},
{},
};
struct platform_driver pdrv = {
.probe = pdrv_probe,
.remove = pdrv_remove,
.driver = {
.name = "duang duang duang",
},
.id_table = idtable,
};
static int __init pdrv_init(void)
{
return platform_driver_register(&pdrv);
}
static void __exit pdrv_exit(void)
{
platform_driver_unregister(&pdrv);
}
module_init(pdrv_init);
module_exit(pdrv_exit);
MODULE_LICENSE("GPL");
8.7platform驱动设备树匹配方式

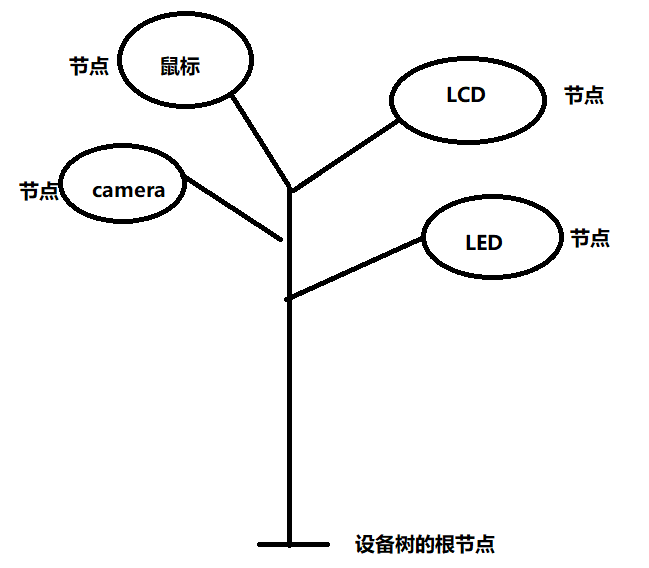

在有设备树的内核版本中会将platform_device里面描述的设备信息放到设备树中。
也就说不需要编写platform_device这部分代码了，内核启动的时候会根据设备树节
点自动创建platform_device，并完成注册过程。
8.7.1platform设备树匹配设备树节点填写
linux-5.10.61/arch/arm/boot/dts/stm32mp157a-fsmp1a.dts
myplatform{
compatible = "hqyj,myplatform";
reg = <0x12345678 49>;
interrupt-parent = <&gpiof>;
interrupts = <9 0>;
};8.7.2platform设备树匹配驱动实例
#include <linux/init.h>
#include <linux/module.h>
#include <linux/platform_device.h>
#include <linux/mod_devicetable.h>
int irqno;
struct resource *p;
int pdrv_probe(struct platform_device *pdev){//获取device的设备信息
printk("%s:%s:%d\n", __FILE__, __func__, __LINE__);
if(NULL==(p=platform_get_resource(pdev,IORESOURCE_MEM,0))){
printk("platform_get_resource error\n");
return EINVAL;
}
if(0>(irqno=platform_get_irq(pdev,0))){
printk("platform_get_irq error\n");
return irqno;
}
printk("%#x\n",p->start);
printk("%d\n",irqno);
return 0;
}
int pdrv_remove(struct platform_device *pdev){
printk("%s:%s:%d\n", __FILE__, __func__, __LINE__);
return 0;
}
const struct of_device_id oftable[]={
{.compatible="nyz,myplatform"},
{},//防止match在匹配的过程中越界访问
};
//1.分配对象并初始化
struct platform_driver pdrv={
.probe=pdrv_probe,
.remove=pdrv_remove,
.driver={.name="hi hi hi",
.of_match_table=oftable,},
};
module_platform_driver(pdrv);
MODULE_LICENSE("GPL");8.8platform总线驱动练习
1.使用驱动代码实现如下要求

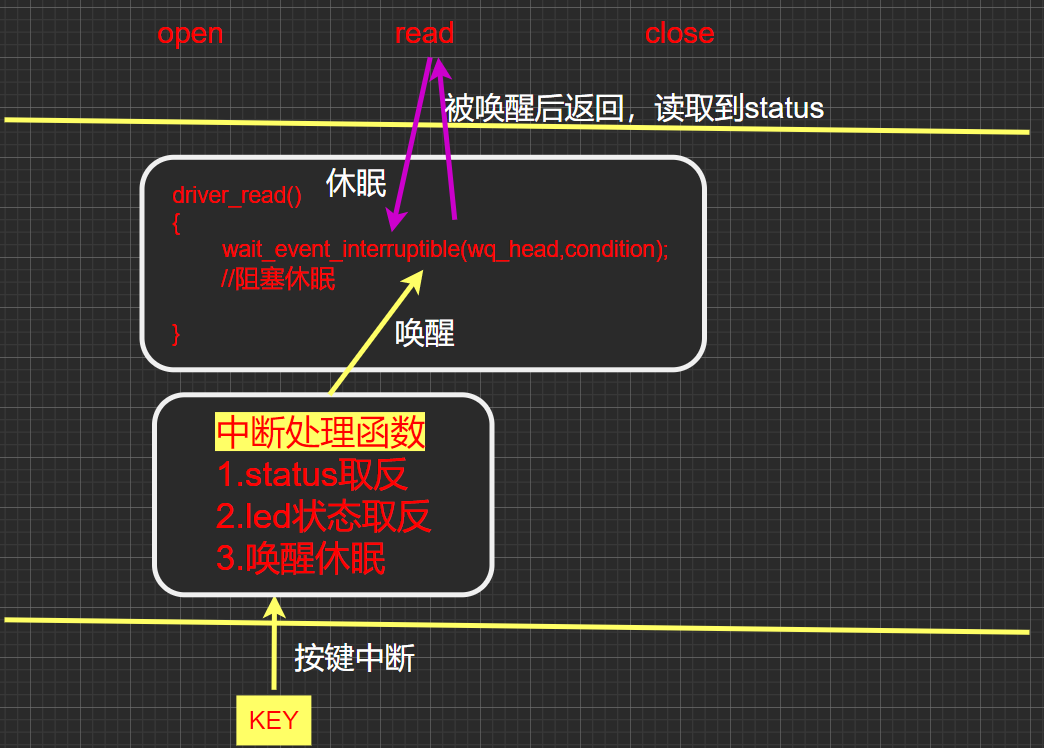

a.应用程序通过阻塞的IO模型来读取status的值
b.status是内核驱动中的一个变量(status代表LED1的状态)
c.status的值随着按键按下而改变（按键中断）
例如status=0 按下按键status=1 ,再次按下按键status=0
d.在按下按键的时候需要同时将LED1的状态取反
e.驱动中需要编写字符设备驱动
f.驱动中需要自动创建设备节点
g.这个驱动需要的所有设备信息放在设备树的同一个节点中
h.要求使用platform实现上述驱动test.c
#include <stdio.h>
#include <head.h>
int main(int argc, char const *argv[])
{
int fd,status;
if(-1==(fd=open("/dev/pdrv",O_RDWR))){
ERRLOG("open error\n");
}
while(1){
if(-1==(read(fd,&status,4))){
ERRLOG("read error\n");
}
printf("status=%d\n",status);
}
close(fd);
return 0;
}pdrv.c
#include <linux/init.h>
#include <linux/mod_devicetable.h>
#include <linux/module.h>
#include <linux/platform_device.h>
#include <linux/of_gpio.h>
#include <linux/of_irq.h>
#include <linux/interrupt.h>
#include <linux/timer.h>
#include <linux/fs.h>
#include <linux/of.h>
// test{
// compatible="nyz,test";
// interrupt-parent=<&gpiof>;
// interrupts=<9 0>;
// led1 = <&gpioe 10 0>;
// };
#define CNAME "pdrv"
int irqno,keygpio,ledgpio;
int status=0;
int major=0;
int condition=0;
struct timer_list mytimer;
struct class *cls;
struct device *dev;
wait_queue_head_t wq_head;
//按下按键->消抖，status=1->亮灯
void timer_handle(struct timer_list *tim){
if(!gpio_get_value(keygpio)){
status=!status;
gpio_set_value(ledgpio,status);
condition=1;
}
}
irqreturn_t key_led_irq_handle(int irq,void *dev){
//消抖
mod_timer(&mytimer, jiffies + 1);
return IRQ_HANDLED;
}
int pdrv_open(struct inode *inode, struct file *filp){
printk("%s:%s:%d\n", __FILE__, __func__, __LINE__);
return 0;
}
ssize_t pdrv_read(struct file *filp, char __user *ubuf, size_t size, loff_t *offs){
int ret;
//1.判断是否是非阻塞
if(filp->f_flags &O_NONBLOCK){
return EINVAL;
}else{
//2.放入等待队列
ret = wait_event_interruptible(wq_head, condition);
if (ret) {
printk("wait_event_interruptible by signal...\n");
return -ERESTARTSYS;
}
//3..将status拷贝到用户空间
if (size > sizeof(status)){
size = sizeof(status);
}
ret = copy_to_user(ubuf, &status, size);
if (ret) {
printk("copy_to_user failed\n");
return -EIO;
}
}
condition=0;
return 0;
}
int pdrv_close(struct inode *inode, struct file *filp){
printk("%s:%s:%d\n", __FILE__, __func__, __LINE__);
return 0;
}
struct file_operations fops = {
.open = pdrv_open,
.read = pdrv_read,
.release = pdrv_close,
};
//1.分配platform_driver并初始化
int pdrv_probe(struct platform_device *pdev){
int ret;
printk("%s:%s:%d\n", __FILE__, __func__, __LINE__);
//驱动函数在probe里
//2.初始化定时器
mytimer.expires = jiffies + 1; // 10ms
timer_setup(&mytimer, timer_handle, 0);
add_timer(&mytimer);
//3.获取中断号
if(0>(irqno=platform_get_irq(pdev,0))){
printk("platform_get_irq error\n");
ret=irqno;
goto ERR1;
}
//4.获取gpio号 需要node pdev->dev.of_node
if(0>(ledgpio=of_get_named_gpio(pdev->dev.of_node,"leds",0))){
printk("of_get_named_gpio error\n");
ret=ledgpio;
goto ERR1;
}
if(0>(keygpio=of_get_named_gpio(pdev->dev.of_node,"keys",0))){
printk("of_get_named_gpio error\n");
ret=keygpio;
goto ERR1;
}
//5.申请gpio号
ret=gpio_request(ledgpio,NULL);
if(ret){
printk("gpio_request error\n");
goto ERR1;
}
//6.设置gpio输出
ret=gpio_direction_output(ledgpio,status);
if(ret){
printk("gpio_direction_output error\n");
goto ERR2;
}
//7.注册中断
if(0!=(ret=request_irq(irqno,key_led_irq_handle,IRQF_TRIGGER_FALLING,"test",NULL))){
printk("request_irq error\n");
goto ERR2;
}
//8.注册字符设备驱动
if(0>(major=register_chrdev(0,CNAME,&fops))){
printk("register_chrdev error\n");
goto ERR3;
}
//9.创建节点 cls dev
cls=class_create(THIS_MODULE,CNAME);
if(IS_ERR(cls)){
printk("class_create error\n");
ret = PTR_ERR(cls);
goto ERR4;
}
dev = device_create(cls, NULL, MKDEV(major, 0), NULL, CNAME);
if (IS_ERR(dev)) {
printk("device_create failed!\n");
ret = PTR_ERR(dev);
goto ERR5;
}
//10.初始化等待队列头
init_waitqueue_head(&wq_head);
return 0;
ERR5:
class_destroy(cls);
ERR4:
unregister_chrdev(major,CNAME);
ERR3:
free_irq(irqno,NULL);
ERR2:
gpio_free(ledgpio);
ERR1:
return ret;
}
int pdrv_remove(struct platform_device *pdev){
printk("%s:%s:%d\n", __FILE__, __func__, __LINE__);
device_destroy(cls,MKDEV(major,0));
class_destroy(cls);
unregister_chrdev(major,CNAME);
free_irq(irqno,NULL);
gpio_free(ledgpio);
return 0;
}
//根据设备树获取
const struct of_device_id oftable[]={
{ .compatible = "nyz,test" },
{},
};
struct platform_driver pdrv={
.probe=pdrv_probe,
.remove=pdrv_remove,
.driver={
.name="hi",
.of_match_table=oftable,
},
};
module_platform_driver(pdrv);
MODULE_LICENSE("GPL");9.i2c总线协议回顾
9.1i2c有几根线
scl:时钟线
sda:数据线
9.1.2i2c有几种信号
起始信号（start）:当scl为高电平的时候，sda从高到低跳变 (主机发出)
停止信号（stop）:当scl为高电平的时候，sda从低到高跳变 (主机发出)
应答信号（Ack）:在第九个时钟周期的时候，sda管脚是低电平（从机可以给主机应答，主机也可以给从机应答）
非应答信号（No Ack）:在第九个时钟周期的时候，sda管脚是高电平（一般是主机不给从机应答）

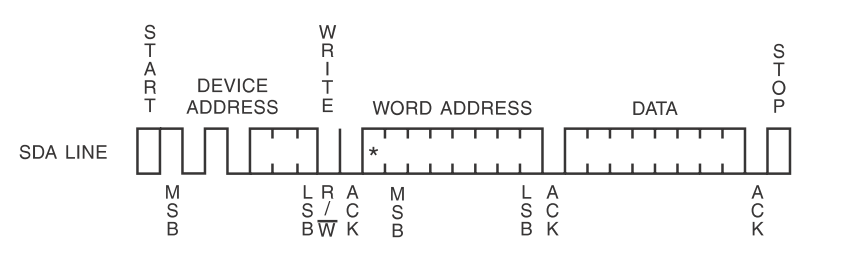

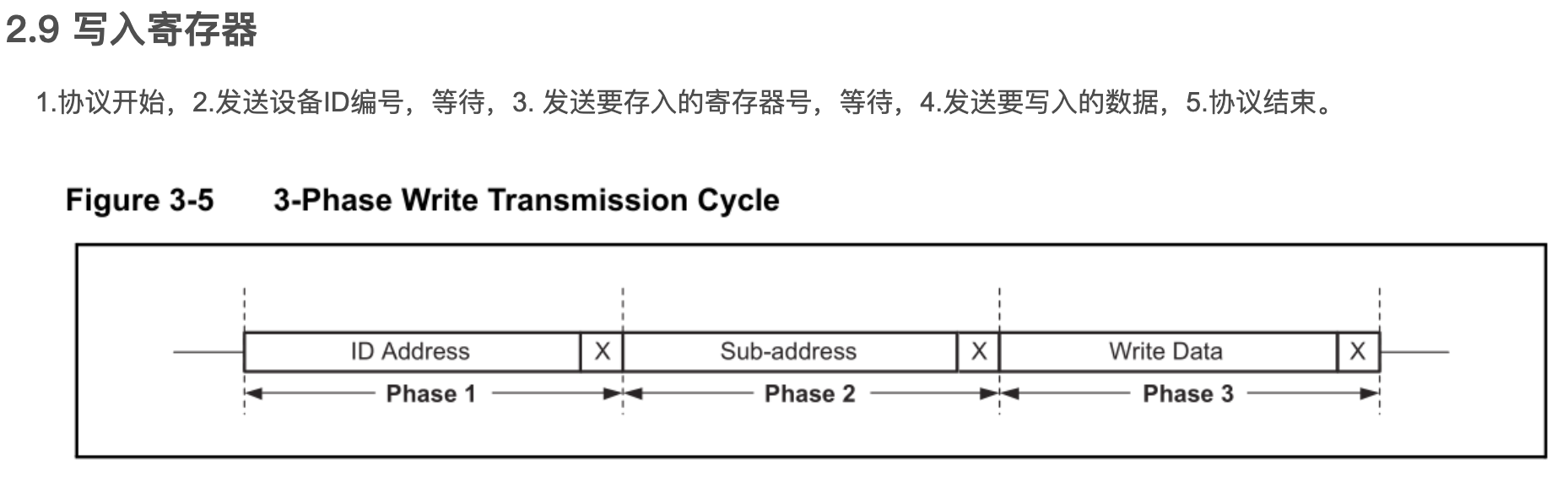

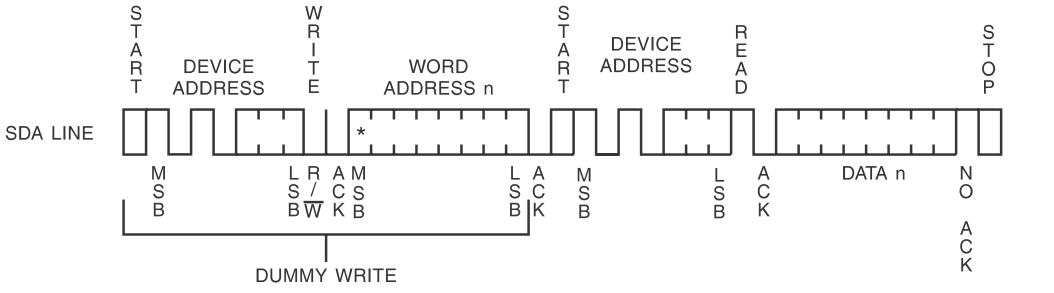

9.1.3i2c的读写协议
-
写协议
start+(7bit从机地址+1bit(写0))+ack+(8bit/16bit寄存器地址)+ack+(8bit/16bit数据)+ack+stop
-
读协议
start+(7bit从机地址+1bit(写0))+ack+(8bit/16bit寄存器地址)+ack+
start+(7bit从机地址+1bit(读1))+ack+(8bit/16bit从机给主机回复数据)+No Ack+stop
9.1.4i2c的7位/8位/10位从机地址寻址

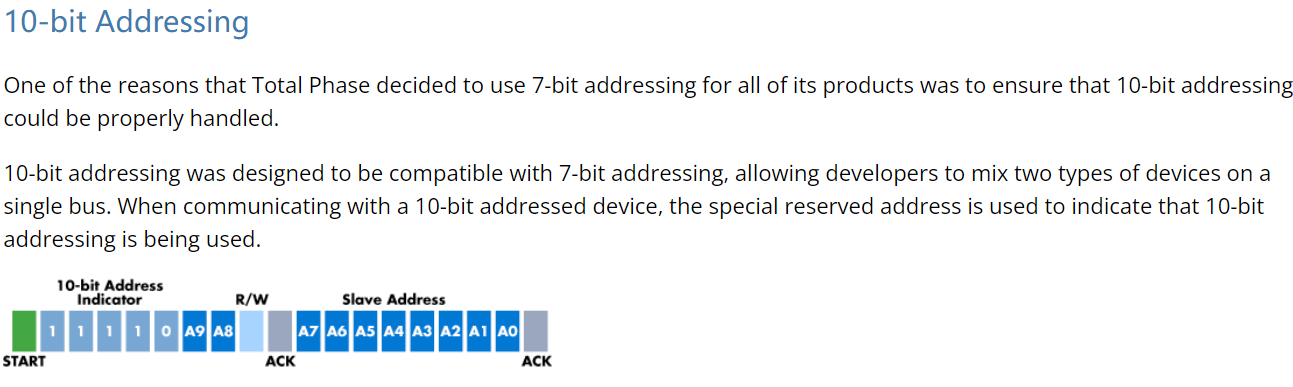

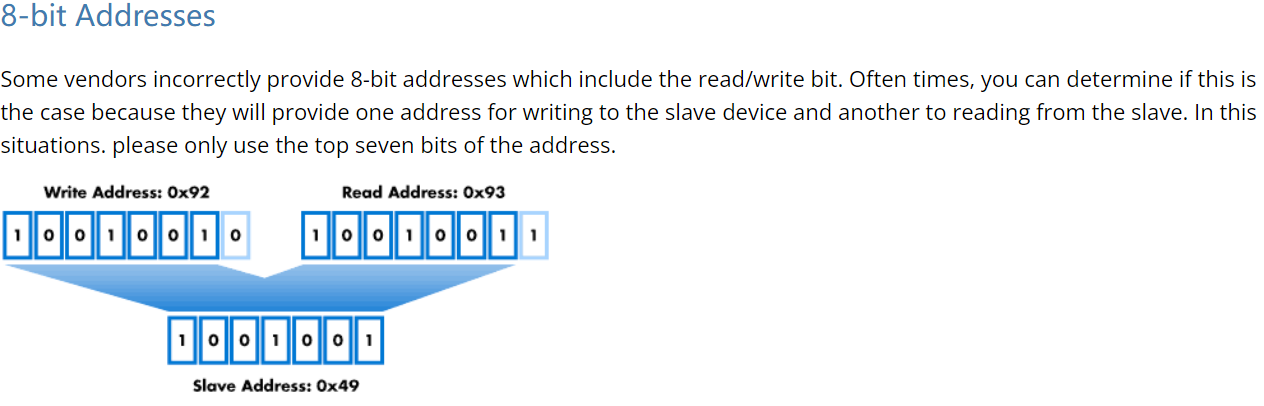

7-bit 8-bit and 10-bit I2C Slave Addressing - Total Phase
9.1.5i2c总线的特点
i2c总线特点：i2c是同步的，半双工的，串行的，具备应答机制的总线协议
9.1.6i2c总线速率问题
100KHz 400KHz 1MHz(其他平台3.4MHz)
9.2i2c总线驱动

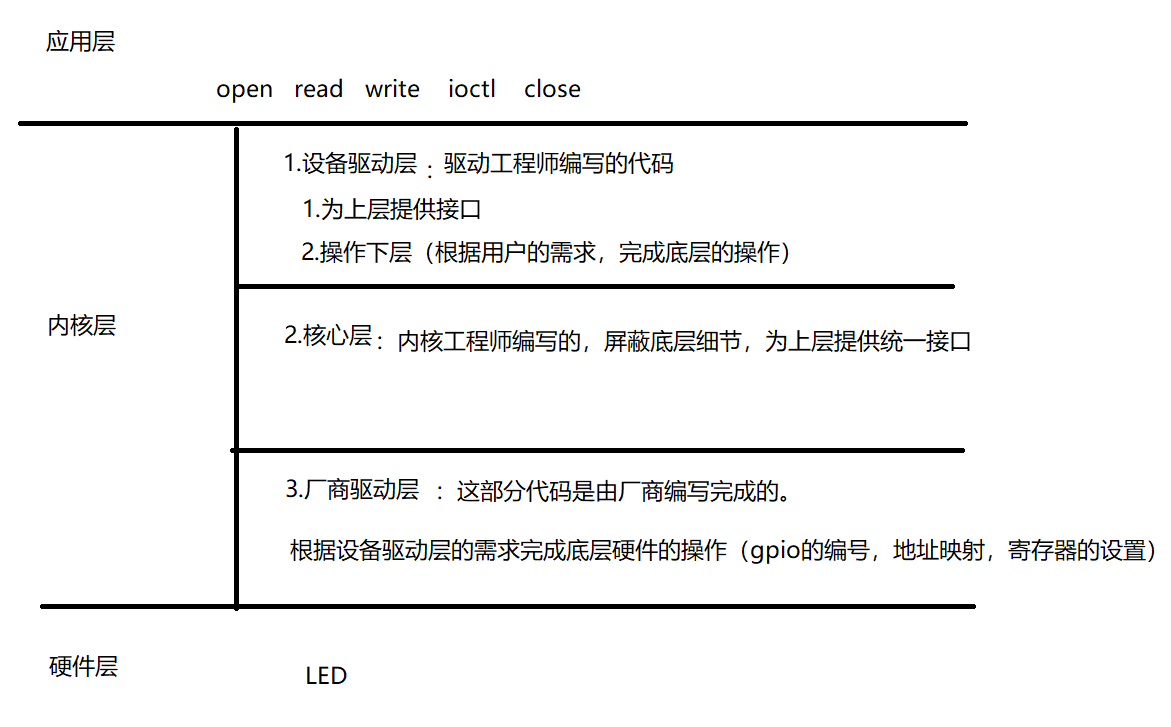

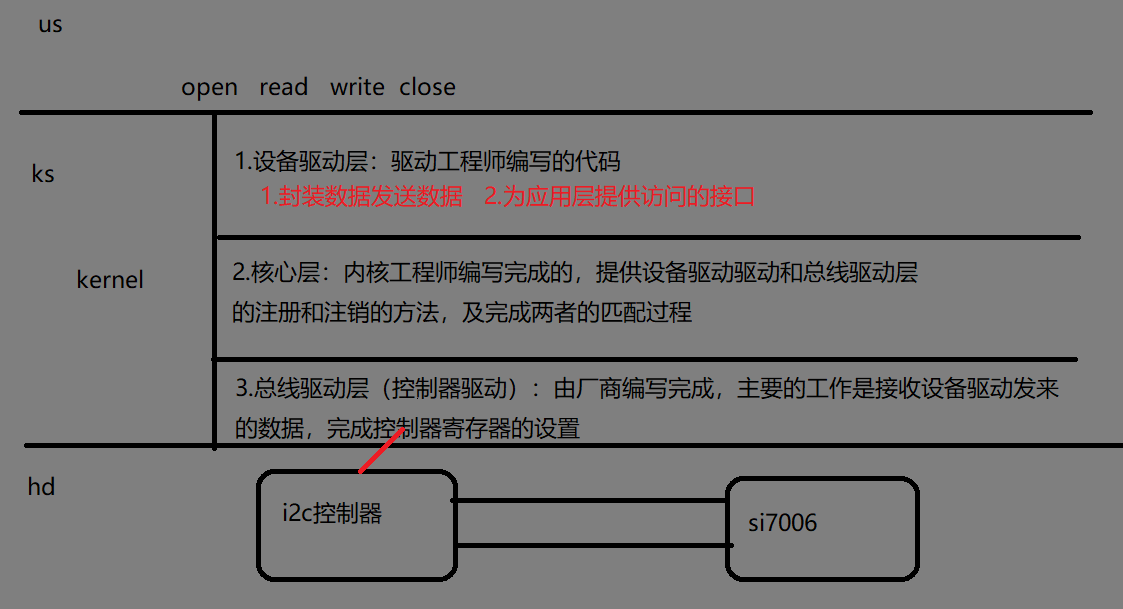

9.2.1i2c总线驱动的框架结构
注：在编写i2c设备驱动前需要先将i2c的核心层和总线驱动层选配到内核中，否则设备驱动无法工作。
控制器驱动配置到内核中：
│ -> Device Drivers
│ -> I2C support
│ -> I2C Hardware Bus support
│ <*> STMicroelectronics STM32F7 I2C support
核心层选配到内核中：
│ -> Device Drivers
│ I2C support
| -*- I2C support
9.2.2i2c设备驱动层API
1.分配并初始化对象
struct i2c_driver {
int (*probe)(struct i2c_client *client, const struct i2c_device_id *id);
//匹配成功执行的函数
int (*remove)(struct i2c_client *client);
//分离的时候执行的函数
struct device_driver driver;
//父类
const struct i2c_device_id *id_table;
//1.idtable匹配方式
};
struct device_driver {
const char *name; //i2c中name不用于匹配，但是不必须填充
const struct of_device_id *of_match_table; //2.设备树匹配
}
2.注册
#define i2c_add_driver(driver) \
i2c_register_driver(THIS_MODULE, driver)
3.注销
void i2c_del_driver(struct i2c_driver *driver);
4.一键注册，注销的宏
module_i2c_driver(变量名);
9.2.3i2c设备驱动代码实例
#include <linux/init.h>
#include <linux/module.h>
#include <linux/i2c.h>
// probe函数
static int si7006_probe(struct i2c_client *client,
const struct i2c_device_id *id)
{
printk("%s:%s:%d\n", __FILE__, __func__, __LINE__);
return 0;
}
// remove函数
static int si7006_remove(struct i2c_client *client)
{
printk("%s:%s:%d\n", __FILE__, __func__, __LINE__);
return 0;
}
// oftable
static const struct of_device_id oftable[] = {
{.compatible = "hqyj,si7006"},
{},
};
struct i2c_driver si7006 = {
.probe = si7006_probe,
.remove = si7006_remove,
.driver = {
.name = "si7006",
.of_match_table = oftable,
},
};
module_i2c_driver(si7006);
MODULE_LICENSE("GPL");
安装成功，节点可以识别到
9.2.4si7006的设备树编写

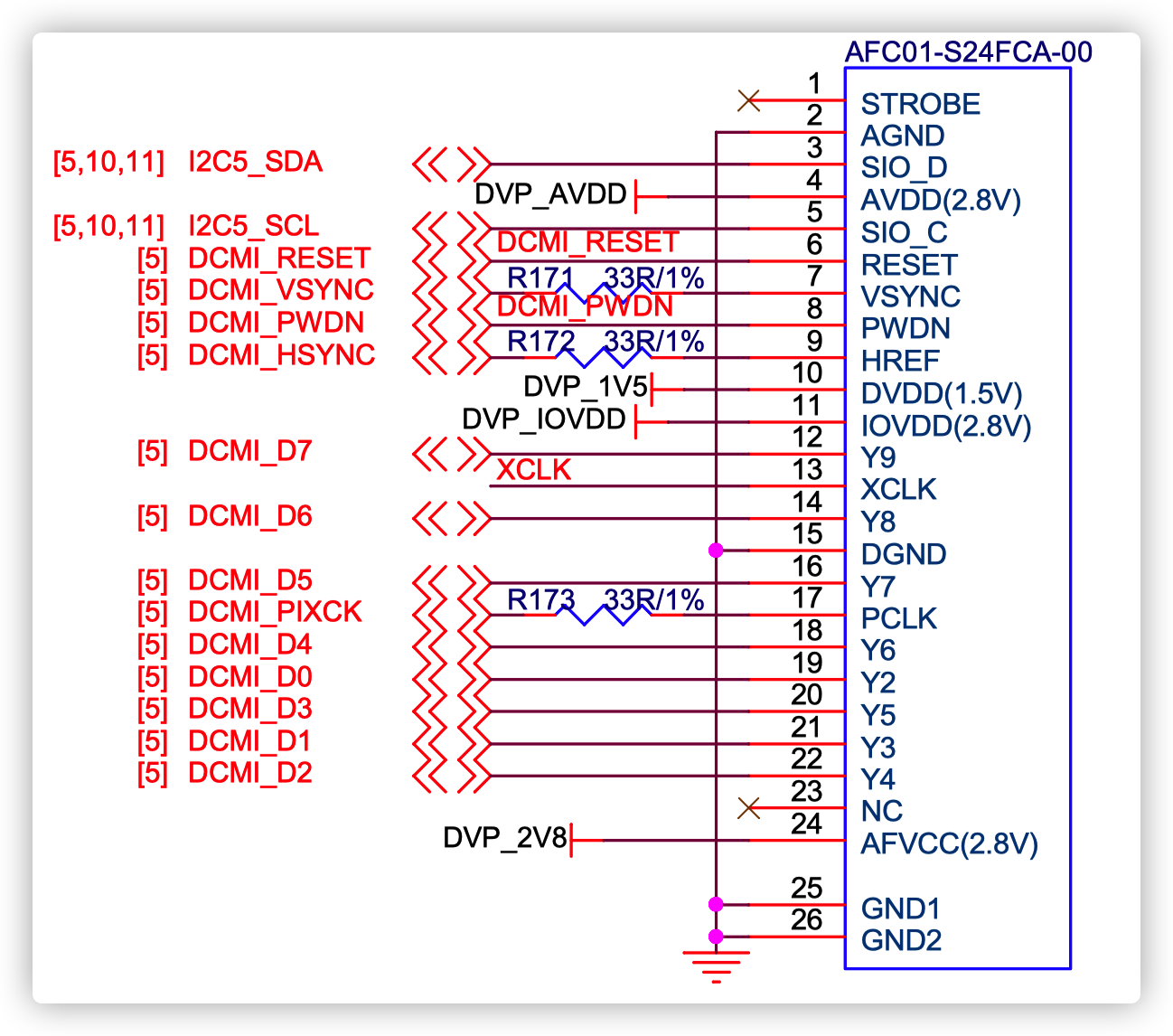

9.2.4.1画出硬件连接图
9.2.4.2找出控制器的设备树
arch/arm/boot/dts/stm32mp151.dtsi
i2c1: i2c@40012000 {
compatible = "st,stm32mp15-i2c";
reg = <0x40012000 0x400>;
interrupt-names = "event", "error";
interrupts-extended = <&exti 21 IRQ_TYPE_LEVEL_HIGH>,
<&intc GIC_SPI 32 IRQ_TYPE_LEVEL_HIGH>;
clocks = <&rcc I2C1_K>;
resets = <&rcc I2C1_R>;
#address-cells = <1>;
#size-cells = <0>;
dmas = <&dmamux1 33 0x400 0x80000001>,
<&dmamux1 34 0x400 0x80000001>;
dma-names = "rx", "tx";
power-domains = <&pd_core>;
st,syscfg-fmp = <&syscfg 0x4 0x1>;
wakeup-source;
i2c-analog-filter;
status = "disabled";
};
9.2.4.3参考内核帮助文档编写自己的设备树
/home/linux/linux-5.10.61/Documentation/devicetree/bindings/i2c
参考st,stm32-i2c.yaml文件
参考i2c-st.txt
pinctrl不会写可以参考pinctrl的文件 在上一级目录里有
&i2c1{
pinctrl-names = "default","sleep";
pinctrl-0 = <&i2c1_pins_b>; //工作状态管脚设置
pinctrl-1 = <&i2c1_sleep_pins_b>; //休眠状态管脚设置
clock-frequency = <400000>; //控制器的频率
i2c-scl-rising-time-ns = <185>;
i2c-scl-falling-time-ns = <20>;
status = "okay"; //将控制器使能
si7006@40{ //si7006节点
compatible = "hqyj,si7006";
reg = <0x40>;
};
};
检查节点，忘记加引用了
9.2.5i2c驱动数据封装和发送
9.2.5.1i2c数据封装和发送需要用到的结构体
当i2c驱动进入到probe函数的时候会收到内核传递的i2c_client结构体，这个结构体就是
设备驱动和总线驱动匹配成功时候内核创建的，这个i2c_client结构体是用来携带信息的
结构体（从机地址，标志位，控制器驱动对象等等）。
struct i2c_client {
unsigned short flags; //i2c的标志位
//I2C_CLIENT_TEN 10位从机地址
//I2C_CLIENT_SLAVE 标识它是从机
//I2C_CLIENT_SCCB 摄像头特有的总线协议SCCB
unsigned short addr; //从机地址
char name[I2C_NAME_SIZE]; //名字
struct i2c_adapter *adapter; //控制器驱动对象
struct device dev; //dev.of_node 节点结构体指针
int irq; //软中断号
};
设备驱动和总线驱动数据交互的时候使用的就是i2c_msg结构体
struct i2c_msg {
__u16 addr; //从机地址 client->addr
__u16 flags; // 1读 0写
__u16 len; //消息的长度
__u8 *buf; //指向消息的首地址
};
9.2.5.2i2c消息结构体的封装
有多少个起始信号就有多少个消息，消息的长度是以字节来表示的
-
写消息结构体封装
start+(7bit从机地址+1bit(写0))+ack+(8bit/16bit寄存器地址)+ack+(8bit/16bit数据)+ack+stop
(7bit从机地址+1bit(写0))+(8bit寄存器地址)+(8bit数据)
char w_buf[] = {reg,data}; struct i2c_msg w_msg = { .addr = client->addr, .flags = 0, .len = 2, .buf = w_buf, }; -
读消息结构体封装
start+(7bit从机地址+1bit(写0))+ack+(8bit/16bit寄存器地址)+ack+
start+(7bit从机地址+1bit(读1))+ack+(8bit/16bit从机给主机回复数据)+No Ack+stop
(7bit从机地址+1bit(写0))+(8bit寄存器地址)+
(7bit从机地址+1bit(读1))+(8bit从机给主机回复数据)
char r_buf[] = {reg}; char data; struct i2c_msg r_msg[] = { [0] = { .addr = client->addr, .flags=0, .len = 1, .buf = r_buf, }, [1] = { .addr = client->addr, .flags = 1, .len = 1, .buf = &data, }, };
9.2.5.3i2c消息结构体的发送
int i2c_transfer(struct i2c_adapter *adap, struct i2c_msg *msgs, int num)
功能：消息结构体的发送
参数：
@adap:总线驱动对象client->adapter（发给谁）
@msgs:消息结构体的首地址（发什么）
@num:消息的个数（发多少）
返回值：成功返回num,否则就是失败

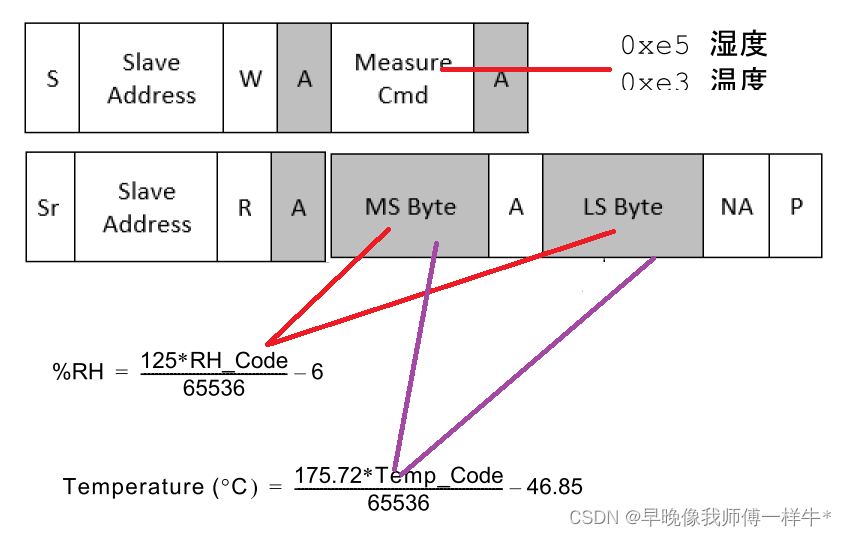

9.2.6si7006驱动读取温湿度实例
si7006.h
#ifndef __SI7006_H__
#define __SI7006_H__10.spi总线驱动
10.1spi总线协议回顾
-
spi总线特点
SPI 是串行外设接口(Serial Peripheral Interface)的缩写。它
是 Motorola 公司推出的一种同步串行接口技术，是一种高
速的，全双工，同步的通信总线。
SPI优点：
支持全双工通信，通信简单，数据传输速率快
1）：高速、同步、全双工、非差分、总线式
2）：主从机通信模式
缺点：
没有指定的流控制，没有应答机制确认是否接收到数据，
所以跟IIC总线协议比较在数据的可靠性上有一定的缺陷。
-
spi管脚及模式
可以一主机多从机，具体和那个从机通讯通过cs片选决定。
MISO ：主机输入，从机输出
MOSI ：主机输出，从机输入
SCK ：时钟线(只能主机控制)
CS ：片选线

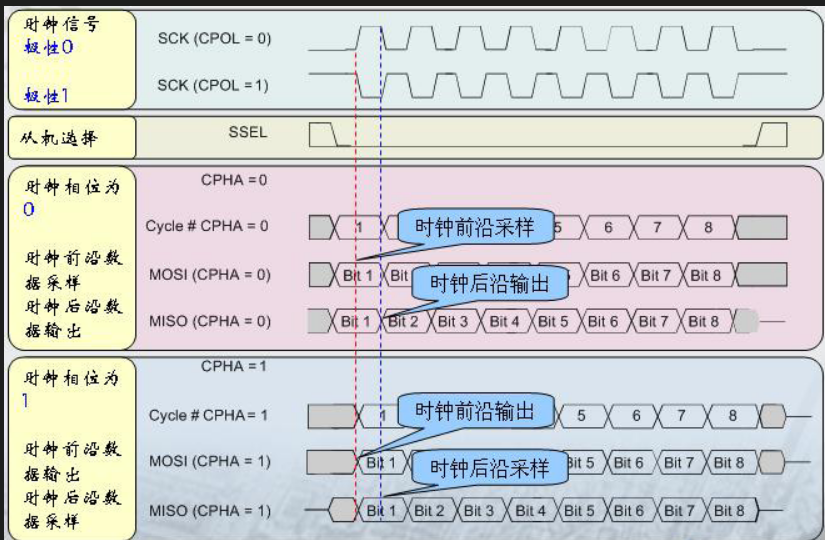

数据传输的四种方式：
CPOL(时钟极性) : 0:时钟起始位低电平，1:时钟起始为高电平
CPHA(时钟相位) ：0:第一个时钟周期采样，1:第二个时钟周期采样
-
spi协议解析
CPOL=0，CPHA=0：此时空闲态时，SCLK处于低电平，数据
采样是在第1个边沿，也就是 SCLK由低电平到高电平的跳变，
所以数据采样是在上升沿，数据发送是在下降沿。
CPOL=0，CPHA=1：此时空闲态时，SCLK处于低电平，数据
发送是在第1个边沿，也就是 SCLK由低电平到高电平的跳变，
所以数据采样是在下降沿，数据发送是在上升沿。
CPOL=1，CPHA=0：此时空闲态时，SCLK处于高电平，数据
采集是在第1个边沿，也就是 SCLK由高电平到低电平的跳变，
所以数据采集是在下降沿，数据发送是在上升沿。
CPOL=1，CPHA=1：此时空闲态时，SCLK处于高电平，数据
发送是在第1个边沿，也就是 SCLK由高电平到低电平的跳变，
所以数据采集是在上升沿，数据发送是在下降沿。

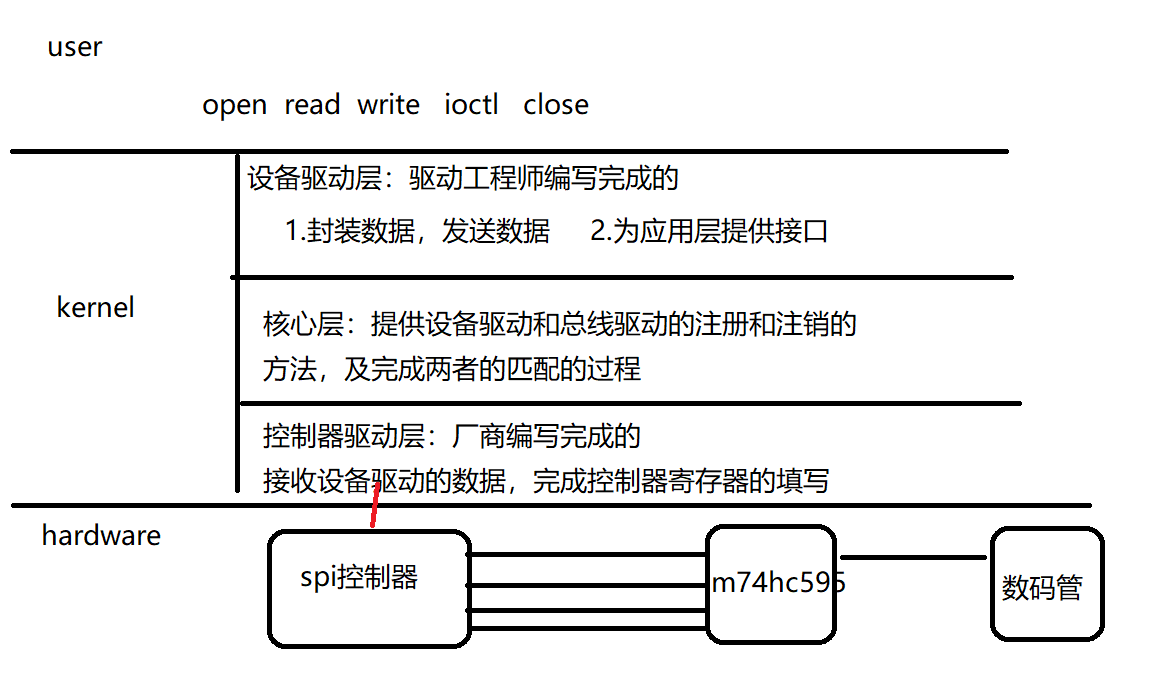

10.2spi驱动框架结构
将stm32mp157a中spi控制器设备树和核心层选配到内核中

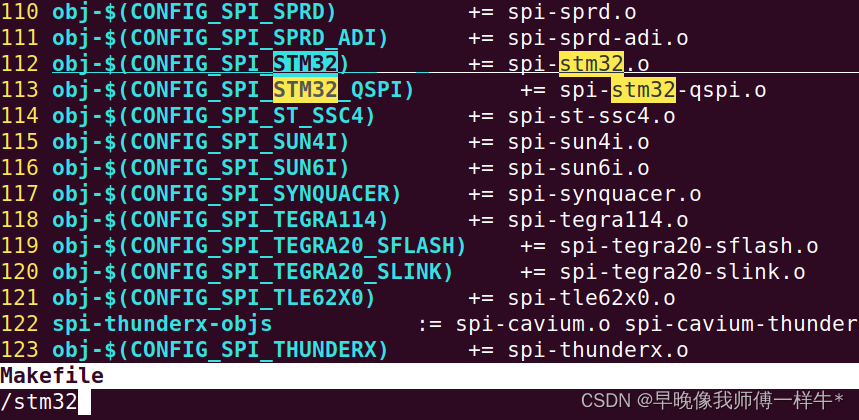

在linux_5.10.61/drivers/spi下 vi Makefile中找对应厂商
然后在顶层目录下make menuconfig搜
找到对应路径选中

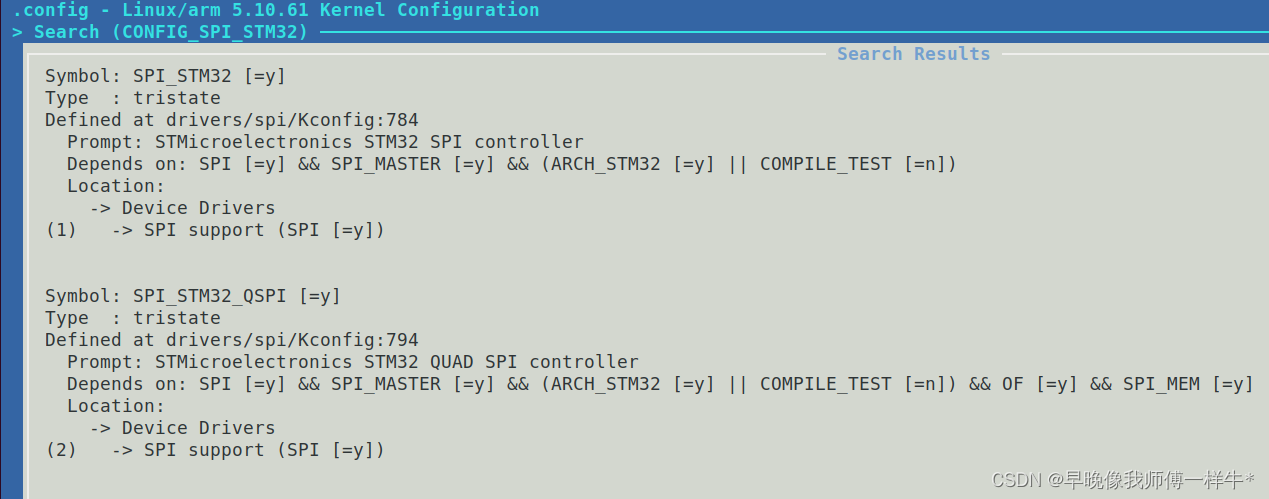

spi控制器驱动配置： Device Drivers ---> [*] SPI support ---> <*> STMicroelectronics STM32 SPI controller spi核心层配置： Device Drivers ---> [*] SPI support ---> 重新编译内核 make uImage LOADADDR=0xc2000000 将编译好的内核拷贝到tftpboot目录下 cp arch/arm/boot/uImage ~/tftpboot/
10.3spi设备驱动的API
1.分配并初始化对象
struct spi_driver {
int (*probe)(struct spi_device *spi);
//匹配成功执行probe
int (*remove)(struct spi_device *spi);
//分离执行remove
struct device_driver driver;
//父类
};
struct device_driver{
const char *name; //名字
const struct of_device_id *of_match_table; //设备树匹配
}；
2.注册
#define spi_register_driver(driver) \
__spi_register_driver(THIS_MODULE, driver)
3.注销
void spi_unregister_driver(struct spi_driver *sdrv)
4.一键注册，注销
module_spi_driver(spi_driver变量名)；
10.4spi总线驱动代码实例1
#include <linux/init.h>
#include <linux/module.h>
#include <linux/spi/spi.h>
int m74hc595_probe(struct spi_device* spi)
{
printk("%s:%s:%d\n", __FILE__, __func__, __LINE__);
return 0;
}
int m74hc595_remove(struct spi_device* spi)
{
printk("%s:%s:%d\n", __FILE__, __func__, __LINE__);
return 0;
}
const struct of_device_id oftable[] = {
{ .compatible = "hqyj,m74hc595", },
{},
};
struct spi_driver m74hc595 = {
.probe = m74hc595_probe,
.remove = m74hc595_remove,
.driver = {
.name = "m74ch595",
.of_match_table = oftable,
},
};
module_spi_driver(m74hc595);
MODULE_LICENSE("GPL");
可以运行，具体能不能用还要添加设备树节点之后才能验证
10.5编写spi相关的设备树

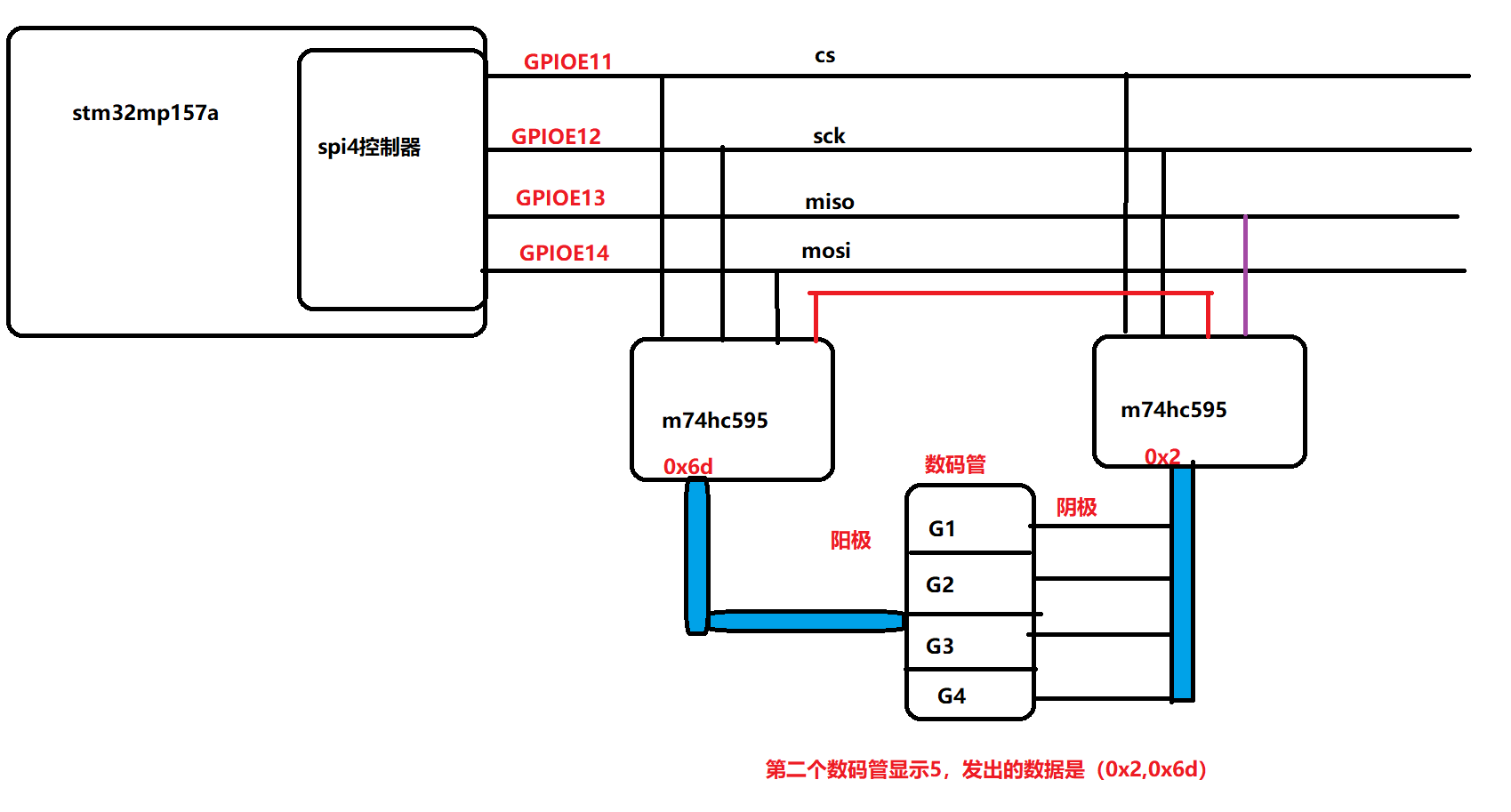

10.5.1画出硬件连接关系图
10.5.2找出控制器的设备树

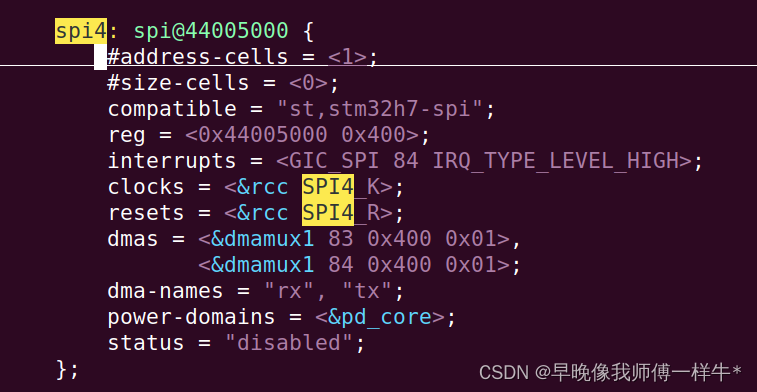

arch/arm/boot/dts/stm32mp151.dtsi 文件内找spi4
spi4: spi@44005000 {
#address-cells = <1>; //修饰子节点reg地址个数
#size-cells = <0>; //修饰子节点reg长度个数
compatible = "st,stm32h7-spi";
reg = <0x44005000 0x400>;
interrupts = <GIC_SPI 84 IRQ_TYPE_LEVEL_HIGH>;
clocks = <&rcc SPI4_K>;
resets = <&rcc SPI4_R>;
dmas = <&dmamux1 83 0x400 0x01>,
<&dmamux1 84 0x400 0x01>;
dma-names = "rx", "tx";
power-domains = <&pd_core>;
status = "disabled"; //控制器默认没有使能
};
10.5.3参考内核帮助文档编写自己的设备树
Documentation/devicetree/bindings/spi 里找对应厂商的文档，看里面的例子

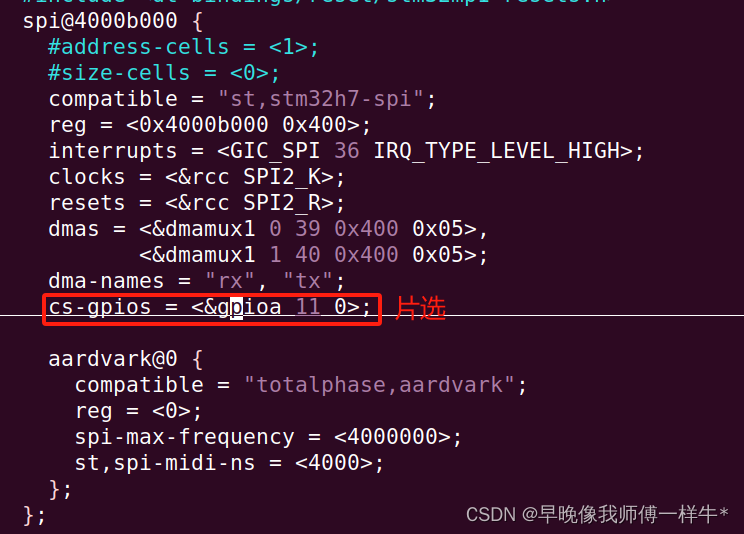

发现需要增加片选和自己的spi设备子节点，还需将status改成okay，
查看控制器是否使能 /proc/device-tree/soc/spi 下查看

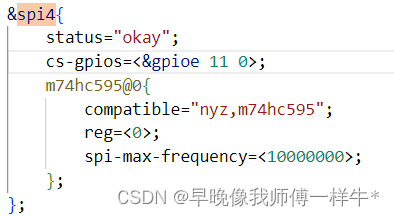

当前写的节点
除了gpioe11还有三个引脚没写，参考pinctrl的文件stm32mp15-pinctrl.dtsi
在里面找spi4

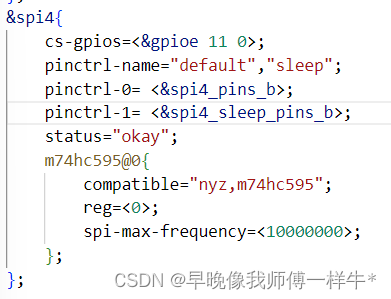

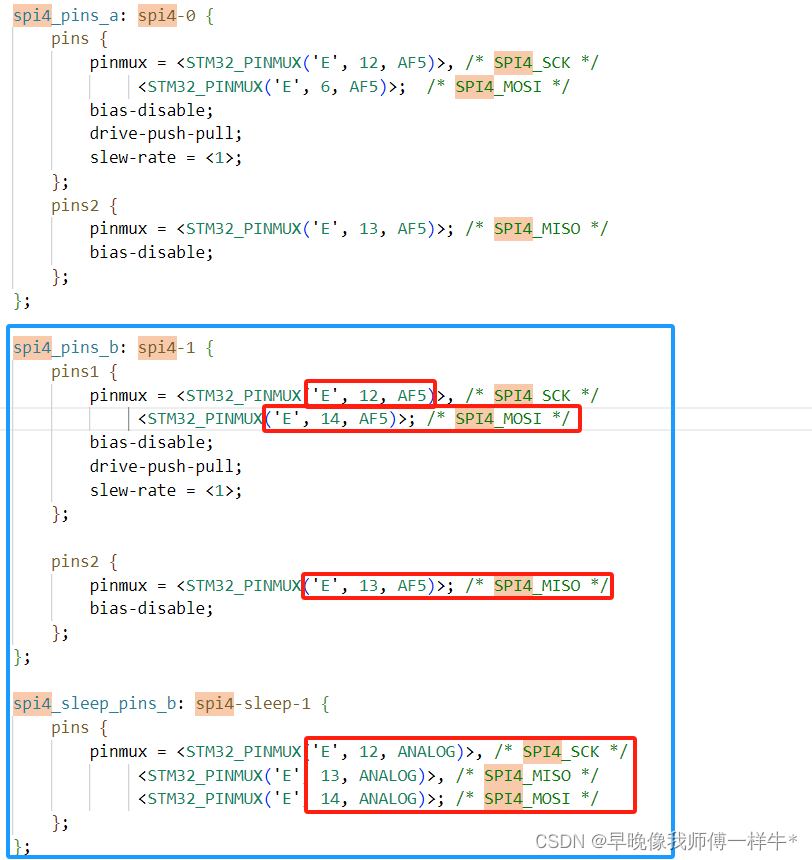

发现两个合适的节点，完善自己的节点
编译下载运行
设备树可以识别到
&spi4{
pinctrl-names = "default","sleep";
pinctrl-0 = <&spi4_pins_b>; //工作状态管脚设置
pinctrl-1 = <&spi4_sleep_pins_b>; //休眠状态管脚设置
cs-gpios = <&gpioe 11 0>; //片选管脚
status = "okay"; //控制器使能
m74hc595@0{
compatible = "hqyj,m74hc595";
reg = <0>; //片选下标编号
spi-max-frequency = <10000000>; //工作频率
//spi-cpol; //如果写了就代表cpol=1，否则cpol=0
//spi-cpha; //如果写了就代表cpha=1，否则cpha=0
};
};
10.6spi数据收发接口
int spi_write(struct spi_device *spi, const void *buf, size_t len) //发数据
int spi_read(struct spi_device *spi, void *buf, size_t len) //接收数据
int spi_write_then_read(struct spi_device *spi, //同时收发
const void *txbuf, unsigned n_tx,
void *rxbuf, unsigned n_rx);
10.7使用spi让4个数码管显示5
#include <linux/init.h>
#include <linux/module.h>
#include <linux/spi/spi.h>
int m74hc595_probe(struct spi_device* spi)
{
char w_buf[] = {0xf,0x6d}; //4个数码管显示5
printk("%s:%s:%d\n", __FILE__, __func__, __LINE__);
spi_write(spi,w_buf,sizeof(w_buf));
return 0;
}
int m74hc595_remove(struct spi_device* spi)
{
char w_buf[] = {0xf,0}; //4个数码管不显示
printk("%s:%s:%d\n", __FILE__, __func__, __LINE__);
spi_write(spi,w_buf,sizeof(w_buf));
return 0;
}
const struct of_device_id oftable[] = {
{ .compatible = "hqyj,m74hc595", },
{},
};
struct spi_driver m74hc595 = {
.probe = m74hc595_probe,
.remove = m74hc595_remove,
.driver = {
.name = "m74ch595",
.of_match_table = oftable,
},
};
module_spi_driver(m74hc595);
MODULE_LICENSE("GPL");
10.8通过应用程序控制数码管显示数据
m74hc595.h
#ifndef __M74HC595_H__
#define __M74HC595_H__
#define SEG_WHICH _IOW('k',0,int)
#define SEG_DAT _IOW('k',1,int)
#endif
m74hc595.c
#include <linux/init.h>
#include <linux/module.h>
#include <linux/spi/spi.h>
#include <linux/fs.h>
#include "m74hc595.h"
/*
&spi4 {
pinctrl-names = "default", "sleep";
pinctrl-0 = <&spi4_pins_b>;
pinctrl-1 = <&spi4_sleep_pins_b>;
cs-gpios = <&gpioe 11 GPIO_ACTIVE_HIGH>;
status = "okay";
m74hc595@0{
compatible = "hqyj,m74hc595";
reg = <0>;
spi-max-frequency = <40000000>;
};
};
*/
#define NAME "m74hc595"
int major = 0;
struct class *cls;
struct device *dev;
struct spi_device *gspi;
u8 code[] = {
0x3f, //0
0x06, //1
0x5b, //2
0x4f, //3
0x66, //4
0x6d, //5
0x7d, //6
0x07, //7
0x7f, //8
0x6f, //9
0x77, //A
0x7c, //b
0x39, //c
0x5e, //d
0x7b, //e
0x71, //f
};
u8 which[] = {
0x1, //sg0
0x2, //sg1
0x4, //sg2
0x8, //sg3
};
int m74hc595_open(struct inode *inode, struct file *file)
{
printk("%s:%d\n",__func__,__LINE__);
return 0;
}
long m74hc595_ioctl(struct file *file, unsigned int cmd, unsigned long args)
{
switch(cmd){
case SEG_WHICH:
spi_write(gspi,&which[args],1);
break;
case SEG_DAT:
spi_write(gspi,&code[args],1);
break;
default: printk("ioctl error\n");break;
}
return 0;
}
int m74hc595_close(struct inode *inode, struct file *file)
{
printk("%s:%d\n",__func__,__LINE__);
return 0;
}
struct file_operations fops = {
.open = m74hc595_open,
.unlocked_ioctl = m74hc595_ioctl,
.release = m74hc595_close,
};
int m74hc595_probe(struct spi_device *spi)
{
u8 buf[2] = {0xf,0x0};
printk("%s:%d\n",__func__,__LINE__);
gspi = spi;
spi_write(gspi,buf,ARRAY_SIZE(buf));
major = register_chrdev(0,NAME,&fops);
if(major < 0){
printk("register chrdev error\n");
return major;
}
cls = class_create(THIS_MODULE,NAME);
if(IS_ERR(cls)){
printk("class create error\n");
return PTR_ERR(cls);
}
dev = device_create(cls,NULL,MKDEV(major,0),NULL,NAME);
if(IS_ERR(dev)){
printk("device create error\n");
return PTR_ERR(dev);
}
return 0;
}
int m74hc595_remove(struct spi_device *spi)
{
printk("%s:%d\n",__func__,__LINE__);
device_destroy(cls,MKDEV(major,0));
class_destroy(cls);
unregister_chrdev(major,NAME);
return 0;
}
const struct of_device_id of_match[] = {
{.compatible = "hqyj,m74hc595",},
{},
};
struct spi_driver m74hc595 = {
.probe = m74hc595_probe,
.remove = m74hc595_remove,
.driver = {
.name = "hello_m74hc595",
.of_match_table = of_match,
},
};
module_spi_driver(m74hc595);
MODULE_LICENSE("GPL");
test.c
#include <stdio.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <unistd.h>
#include <sys/ioctl.h>
#include "m74hc595.h"
int main(int argc, const char *argv[])
{
int which=0;
int data=0;
int fd;
fd = open("/dev/m74hc595",O_RDWR);
if(fd < 0){
perror("open error");
return -1;
}
while(1){
ioctl(fd,SEG_WHICH,which++);
ioctl(fd,SEG_DAT,data++);
if(which >= 4)which=0;
if(data >= 16)data = 0;
sleep(1);
}
close(fd);
return 0;
}
11.Linux内核中内存分配
11.1地址的概念
物理地址:在datasheet中能够查到的地址称之为物理地址，实际设备的操作地址；
虚拟地址、线性地址：在操作系统程序员能够操作的地址称之为虚拟地址；
逻辑地址：将程序进行反汇编之后，其中能够看到的地址称之为逻辑地址；
11.2内存管理

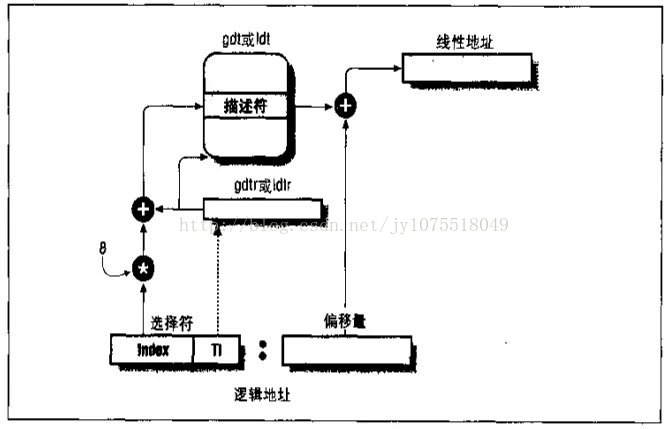

段式管理:x86架构，分段管理
页式管理：arm架构，页式管理

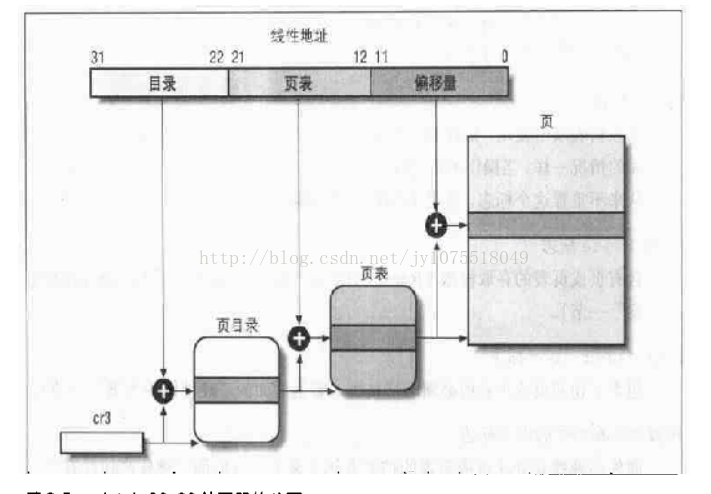

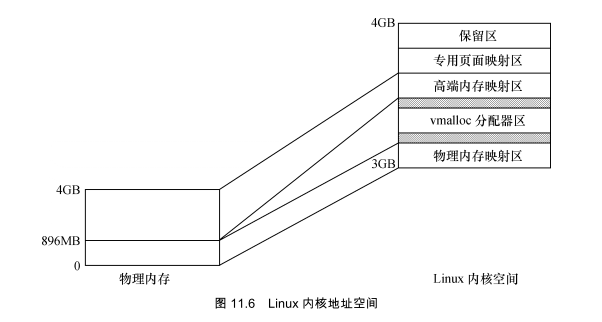

11.3内存映射关系

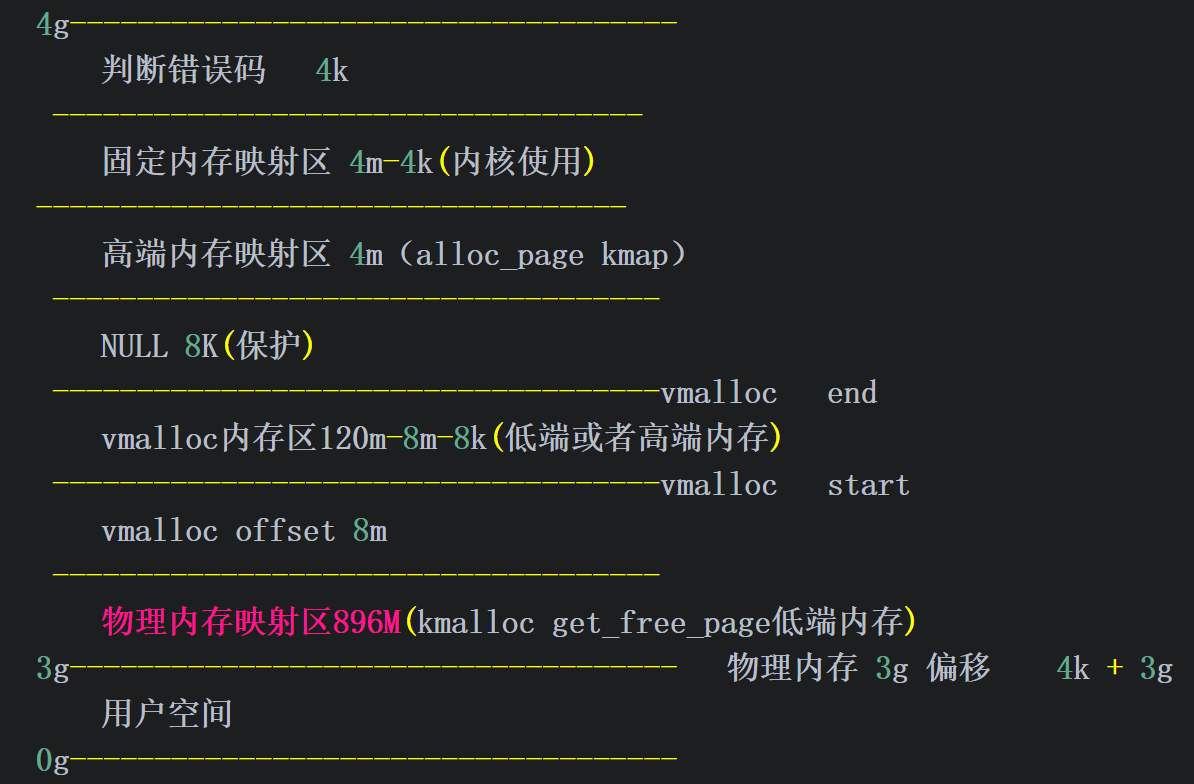

11.4linux内核空间内存分配的函数
void *kmalloc(size_t s, gfp_t gfp)
功能：分配对应的虚拟内存
参数：size:分配内存区的大小
flags：内存分配标志
GFP_KERNEL:内核可能被休眠，用于进程上下文中
GFP_ATOMIC：处理紧急的事务，用在中断上下文
返回值：对应虚拟地址
特点：最大128k , 分配虚拟地址，其虚拟地址空间连续，
物理地址空间也是连续,分配的内存必须是2的次幂的形式
类似函数：kzalloc = kmalloc+memset(,0,)：分配虚拟内存区并清零
void kfree(const void *x)
功能：释放对应的虚拟内存
参数：x:虚拟内存的起始地址
返回值：无
void *vmalloc(unsigned long size)
功能：分配对应的虚拟内存
参数：size:分配内存区的大小
返回值：对应虚拟地址
特点：分配虚拟地址，其虚拟地址空间连续，
但是物理地址空间不一定连续
void vfree(const void *addr)
功能：释放对应的虚拟内存
参数：addr:虚拟内存区的首地址
返回值：无
unsigned long __get_free_page(gfp_t gfp)
功能：分配一个页的内存 4K
void free_page(unsigned long addr)
释放一个页的内存
unsigned long __get_free_pages(gfp_t gfp_mask, get_order(57600))
功能：分配多个页的内存
57600-->2^n :第二个参数填写的是n
n = get_order(57600)
void free_pages(unsigned long addr, unsigned long order)
释放多个页的内存
11.5实例
#include <linux/init.h>
#include <linux/module.h>
#include <linux/slab.h>
char *buf;
static int __init mycdev_init(void)
{
buf = kzalloc(128,GFP_KERNEL);
if(buf == NULL){
printk("kzalloc memory error\n");
return -ENOMEM;
}
memcpy(buf,"i am test kzalloc func....\n",
strlen("i am test kzalloc func....\n"));
printk("buf = %s\n",buf);
return 0;
}
static void __exit mycdev_exit(void)
{
kfree(buf);
}
module_init(mycdev_init);
module_exit(mycdev_exit);
MODULE_LICENSE("GPL");12.块设备驱动
块设备驱动是用来操作硬盘类的存储设备的
12.1什么是块设备驱动
- 块设备驱动的概念：系统中能够随机访问固定大小(1block 512byte)数据片的设备被称之为块设备。块设备文件一般都是以安装文件系统的方式使用，这也是块设备通常的访问方式。块设备的方式访问方式是随机的。
- 块设备中最小的可寻址单位是扇区，扇区大小一般是2的整数倍。最常见的大小是512字节。块是文件系统的一种抽象，只能基于块来访问文件系统。物理磁盘寻址是按照扇区的级别进行的，内核访问的所有磁盘操作又都是按照块进行的。扇区是设备的最小可寻址单位，所以块不能比扇区还小，只能数倍与扇区大小。
- 内核对块大小的要求是:必须是扇区大小的整数倍，并且小于页面的大小，所以块的大小通常是512字节、1K或者4K。

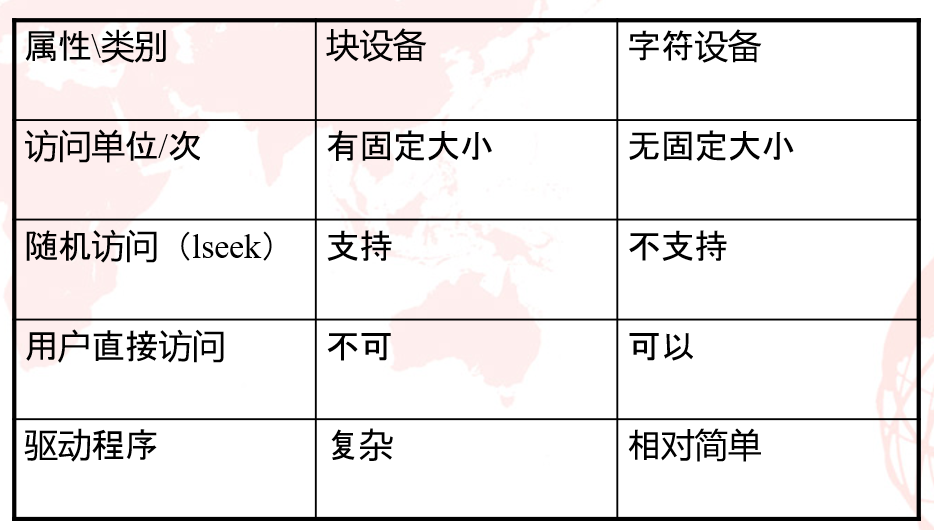

1.2块设备驱动和字符设备驱动的对比
- 块设备接口相对复杂，不如字符设备明晰易用
- 块设备驱动程序对整个系统的性能影响较大，速度和效率是设计块设备驱动程要重点考虑的问题
- 系统中使用缓冲区与访问请求的优化管理（合并与重新排序）来提高系统性能

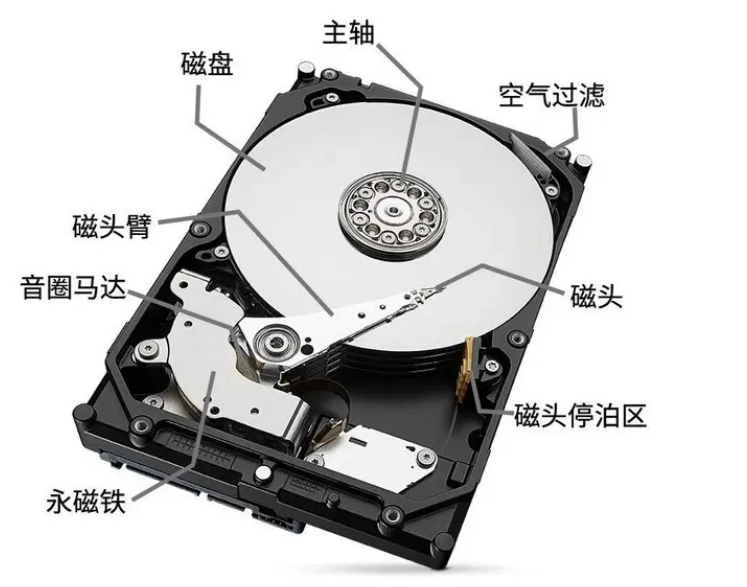

1.3块设备驱动的相关知识简介

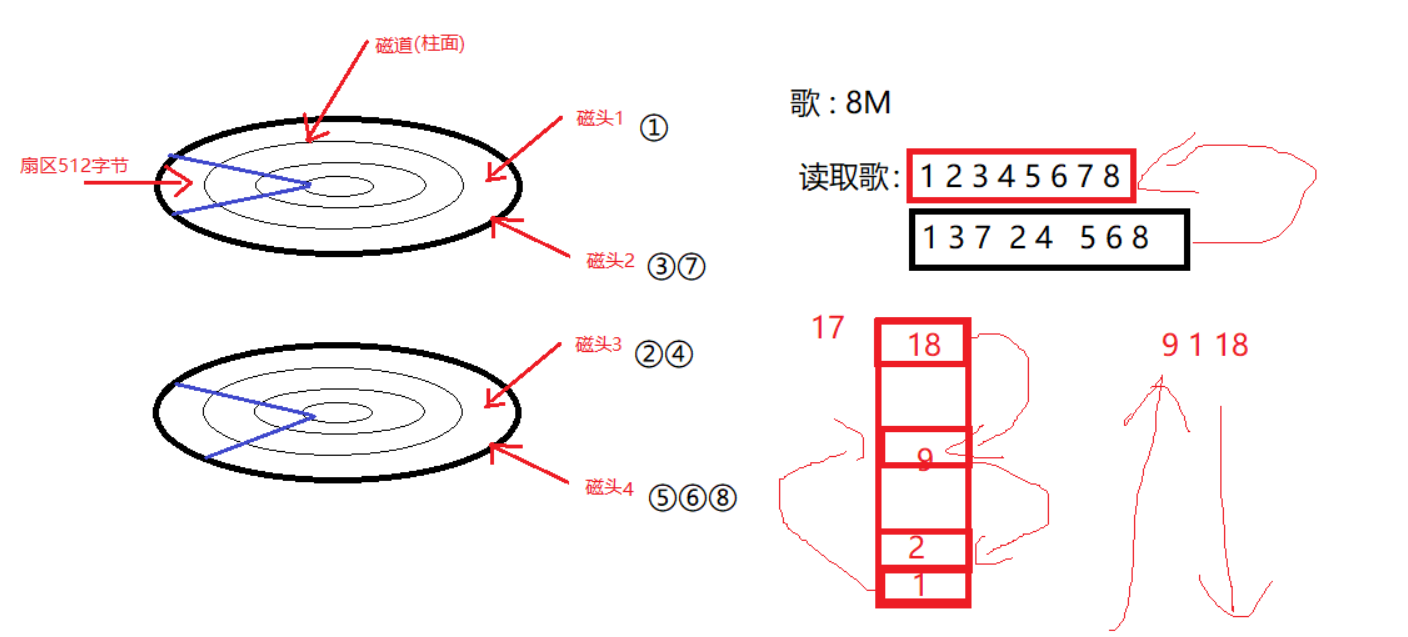

磁头：一个磁盘有多少个面就有多少个磁头
磁道：在一个磁头上可以有很多环，这些环就叫做磁道
扇区：磁道上访问数据的最小的单位就是扇区，一个扇区的大小就是512字节
1block = 512字节 1024字节 2048字节 4096字节
1扇区 = 512字节
块设备的能存储的数据=磁头*磁道*扇区*512

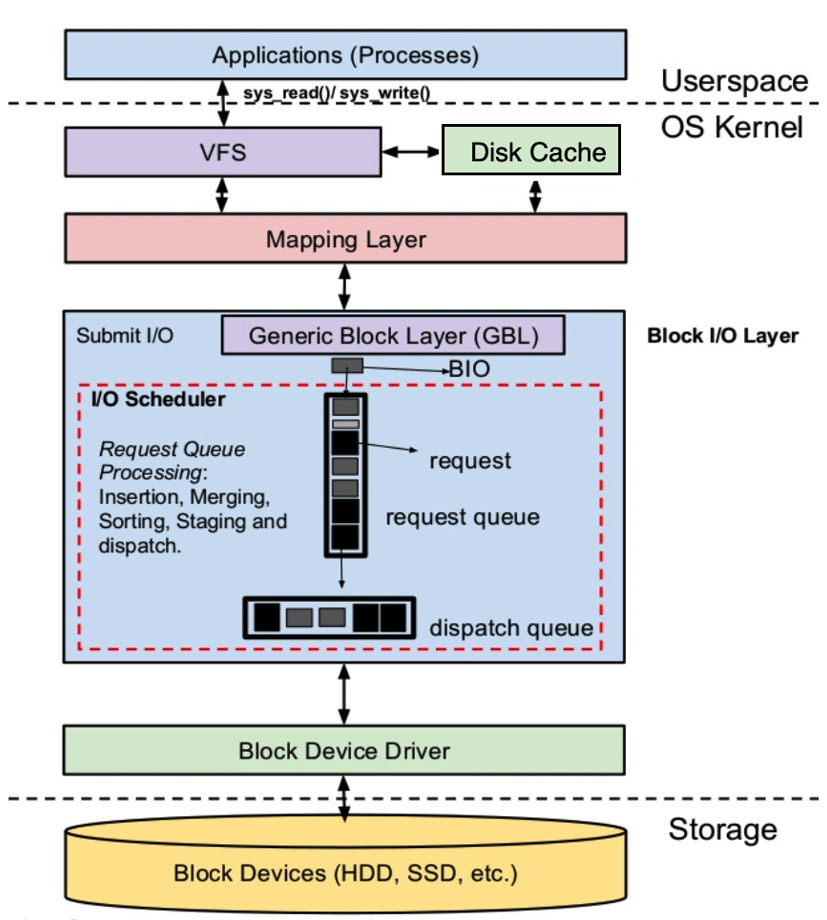

1.4块设备驱动的框架图
- 虚拟文件系统（VFS）：隐藏了各种硬件的具体细节，为用户操作不同的硬件提供了一个统一的接口。其基于不同的文件系统格式，比如EXT，FAT等。用户程序对设备的操作都通过VFS来完成，在VFS上面就是诸如open、close、write和read的函数API。
- Disk Cache:硬盘的高速缓存，用户缓存最近访问的文件数据，如果能在高速缓存中找到，就不必去访问硬盘，毕竟硬盘的访问速度慢很多。
- 映射层（mapping layer）：这一层主要用于确定文件系统的block size，然后计算所请求的数据包含多少个block。同时调用具体文件系统函数来访问文件的inode，确定所请求的数据在磁盘上面的逻辑地址。
- Generic Block Layer:通用块层，Linux内核把块设备看做是由若干个扇区组成的数据空间，上层的读写请求在通用块层被构造成一个或多个bio结构
- I/O Scheduler Layer :I/O调度层，负责将通用块层的块I/O操作进行（电梯调度算法）调度、插入、暂存、排序、合并、分发等操作，对磁盘的操作更为高效。负责将通用块层的块I/O操作进行
- 块设备驱动层：在块系统架构的最底层，由块设备驱动根据排序好的请求，对硬件进行数据访问。
user:
open read write close
-------------------(io请求)-----------------------------------
kernel |中间层: （block_device）
| 将用户的io请求转化成BIO(block，input ,output),
| 在物理内存上连续的bio会被合成request，这个request
| 会被放到内核的一个队列上。
|---------------------------------------------------------
|driver:gendisk
| 1.分配对象
| 2.对象初始化
| 3.初始化一个队列 head----request(read)----request(write)---...
| //4.硬盘设备的初始化
| 5.注册、注销
------------------------------------------------------------------
haredware : 分配的内存（模拟真实的设备）（1M）
1.5块设备驱动的API
1.gendisk的结构体对象
struct gendisk {
int major; //块设备的主设备号
int first_minor; //起始的次设备号
int minors; //设备的个数，分区的个数
char disk_name[DISK_NAME_LEN]; //磁盘的名字
struct disk_part_tbl *part_tbl;
//磁盘的分区表的首地址
struct hd_struct part0;
//part0分区的描述
const struct block_device_operations *fops;
//块设备的操作方法结构体
struct request_queue *queue;
//队列（重要）
void *private_data;
//私有数据
};

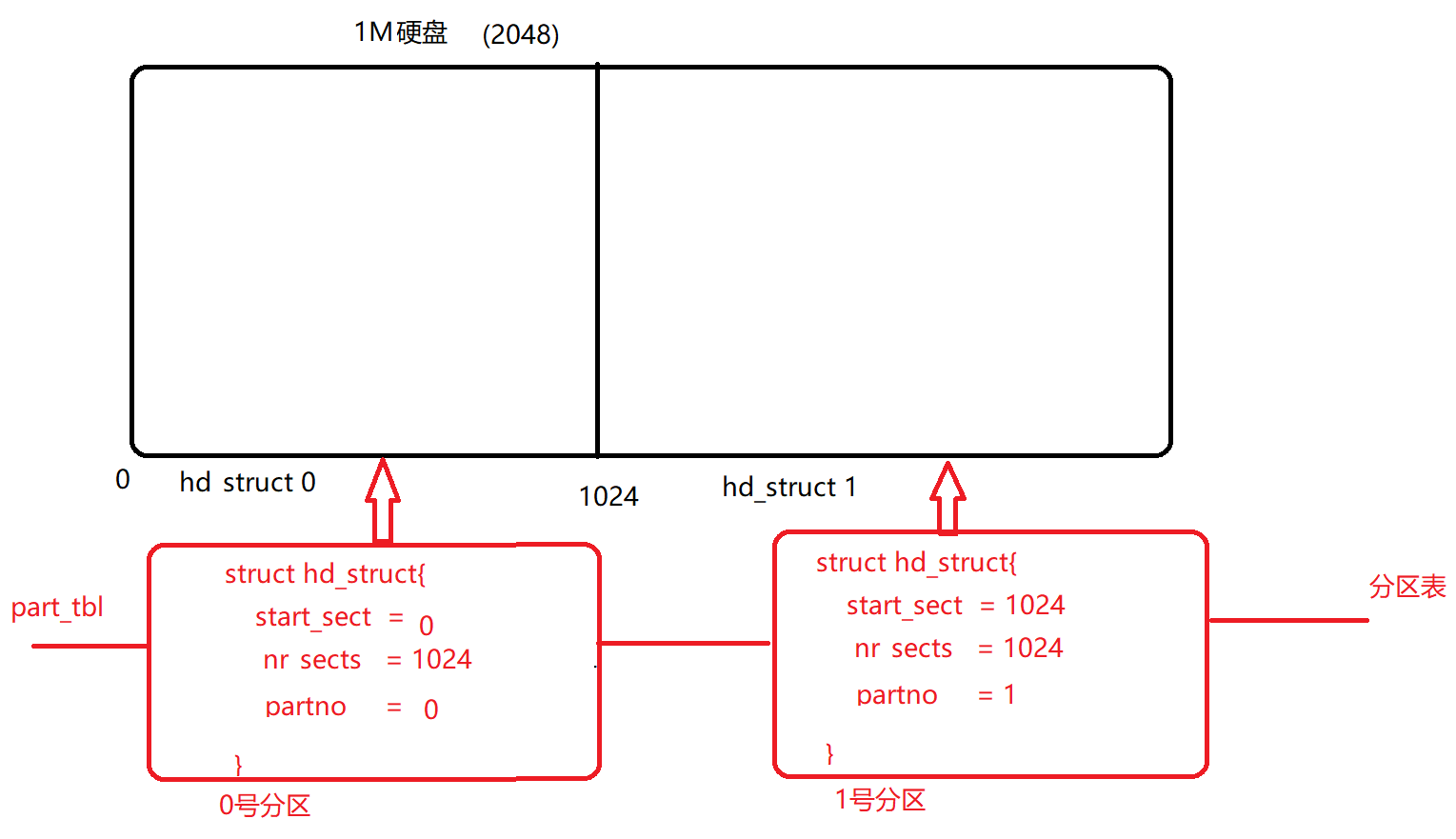

分区的结构体
struct hd_struct {
sector_t start_sect; //起始的扇区号
sector_t nr_sects; //扇区的个数
int partno; //分区号
};
//块设备的操作方法结构体
struct block_device_operations {
int (*open) (struct block_device *, fmode_t);
int (*release) (struct gendisk *, fmode_t);
int (*ioctl) (struct block_device *, fmode_t, unsigned, unsigned long);
int (*getgeo)(struct block_device *, struct hd_geometry *);
//设置磁盘的磁头，磁道，扇区的个数的。hd_geometry
}
2.结构体对象的初始化
struct gendisk *mydisk;
struct gendisk *alloc_disk(int minors)
//void put_disk(struct gendisk *disk)
//归还引用计数
功能：分配gendisk的内存，然后完成必要的初始化
参数：
@minors:分区的个数
返回值：成功返回分配到的内存的首地址，失败返回NULL
int register_blkdev(unsigned int major, const char *name)
//void unregister_blkdev(unsigned int major, const char *name)
功能：申请设备设备驱动的主设备号
参数：
@major ： 0：自动申请
>0 :静态指定
@name :名字 cat /proc/devices
返回值：
major=0 ;成功返回主设备号，失败返回错误码
major>0 :成功返回0 ，失败返回错误码
void set_capacity(struct gendisk *disk, sector_t size)
功能：设置磁盘的容量
struct request_queue *blk_mq_init_sq_queue(struct blk_mq_tag_set *set,
const struct blk_mq_ops *ops,unsigned int queue_depth,unsigned int set_flags)
//void blk_cleanup_queue(struct request_queue *q)
功能：用于在给定队列深度的情况下使用mq ops设置队列的助手，以及通过mq ops标志传递的助手
参数：
@被初始化的tag对象，tag被上层使用，里面包含硬件队列的个数，队列的操作方法结构体，标志位等
@放入到tag中的操作方法结构体
@tag中指定支持的队列深度
@将tag中队列的处理标志位，例如BLK_MQ_F_SHOULD_MERGE， BLK_MQ_F_BLOCKING等
返回值：成功返回队列指针，失败返回错误码指针
3.注册、注销
void add_disk(struct gendisk *disk)
//注册
void del_gendisk(struct gendisk *disk)
//注销
1.6块设备驱动实例1
#include <linux/blkdev.h>
#include <linux/genhd.h>
#include <linux/hdreg.h>
#include <linux/init.h>
#include <linux/module.h>
#define BLKSIZE (1 * 1024 * 1024) // 1M
#define BLKNAME "mydisk"
struct gendisk* mydisk;
int major;
char *dev_addr; //1M内存首地址，当成磁盘使用的
int mydisk_open(struct block_device* dev, fmode_t mode)
{
printk("%s:%s:%d\n", __FILE__, __func__, __LINE__);
return 0;
}
int mydisk_getgeo(struct block_device* dev, struct hd_geometry* geo)
{
printk("%s:%s:%d\n", __FILE__, __func__, __LINE__);
geo->heads = 4; //磁头
geo->cylinders = 16; //磁道
geo->sectors = BLKSIZE / geo->heads / geo->cylinders / 512; //扇区
return 0;
}
void mydisk_release(struct gendisk* disk, fmode_t mode)
{
printk("%s:%s:%d\n", __FILE__, __func__, __LINE__);
}
const struct block_device_operations fops = {
.open = mydisk_open,
.release = mydisk_release,
.getgeo = mydisk_getgeo,
};
static int __init mydisk_init(void)
{
// 1.分配对象
mydisk = alloc_disk(4);
if (mydisk == NULL) {
printk("alloc_disk error\n");
return -ENOMEM;
}
// 2.对象初始化
// 2.1申请主设备号
major = register_blkdev(0, BLKNAME);
if (major < 0) {
printk("register_blkdev error\n");
return -EBUSY;
}
// 2.2设置磁盘容量
set_capacity(mydisk, BLKSIZE >> 9);
// 2.3队列的申请
// 2.4mydisk成员赋值
mydisk->major = major;
mydisk->first_minor = 0;
strcpy(mydisk->disk_name, BLKNAME);
mydisk->fops = &fops;
// mydisk->queue = ?
// 3.申请1M内存当成磁盘使用
dev_addr = vmalloc(BLKSIZE);
if (dev_addr == NULL) {
printk("vmalloc error\n");
return -ENOMEM;
}
// 4.注册
add_disk(mydisk);
return 0;
}
static void __exit mydisk_exit(void)
{
del_gendisk(mydisk);
vfree(dev_addr);
unregister_blkdev(major, BLKNAME);
put_disk(mydisk);
}
module_init(mydisk_init);
module_exit(mydisk_exit);
MODULE_LICENSE("GPL");
1.7队列处理相关的结构体、关系、相关函数
struct request_queue
{
/*双向链表数据结构，将所有加入到队列的IO请求组建成一个双向链表*/
struct list_head queue_head;
struct list_head requeue_list; //request队列
spinlock_t requeue_lock; //队列自旋锁
unsigned long nr_requests; /* 最大的请求数量 */
unsigned long queue_flags;/*当前请求队列的状QUEUE_FLAG_STOPPED*/
…
};
struct request
{
struct list_head queuelist;/* 请求对象中的链表元素*/
struct request_queue *q; /* 指向存放当前请求的请求队列*/
unsigned int __data_len; /* 当前请求要求数据传输的总的数据量 */
sector_t __sector; /* 当前请求要求数据传输的块设备的起始扇区 */
struct bio *bio; /* bio对象所携带的信息转存至请求对象中*/
struct bio *biotail; /* bio链表*/
…
};
通常一个request请求可以包含多个bio，一个bio对应一个I/O请求
struct bio {
struct bio *bi_next; /* 指向当前bio的下一个对象*/
unsigned long bi_flags; /* 状态、命令等 */
unsigned long bi_rw; /* 表示READ/WRITE*/
struct block_device *bi_bdev; /* 与请求相关联的块设备对象指针*/
unsigned short bi_vcnt; /* bi_io_vec数组中元素个数 */
unsigned short bi_idx; /* 当前处理的bi_io_vec数组元素索引 */
unsigned int bi_size; /* 本次传输需要传输的数据总量，byte(扇区大小整数倍) */
struct bio_vec *bi_io_vec;/* 指向一个IO向量的数组，数组中的内各元素对应一个物理页的page对象 */
};
struct bio_vec {
struct page *bv_page; //指向用于数据传输的页面所对应的struct page对象
unsigned int bv_len; //表示当前要传输的数据大小
unsigned int bv_offset;//表示数据在页面内的偏移量
};

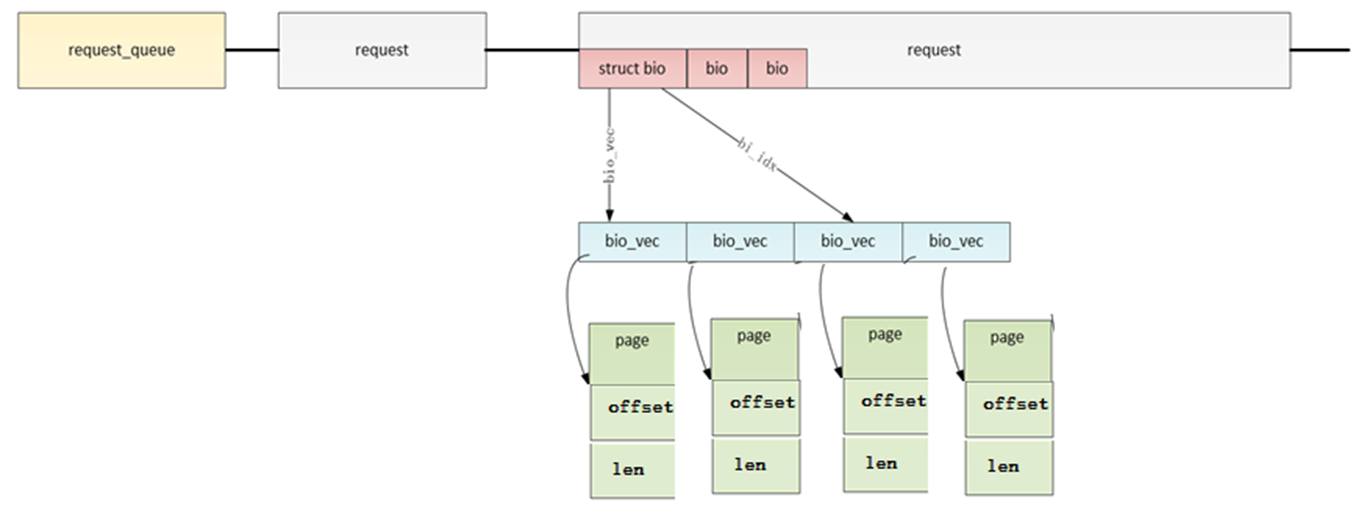

reque_queue和request及bio的关系

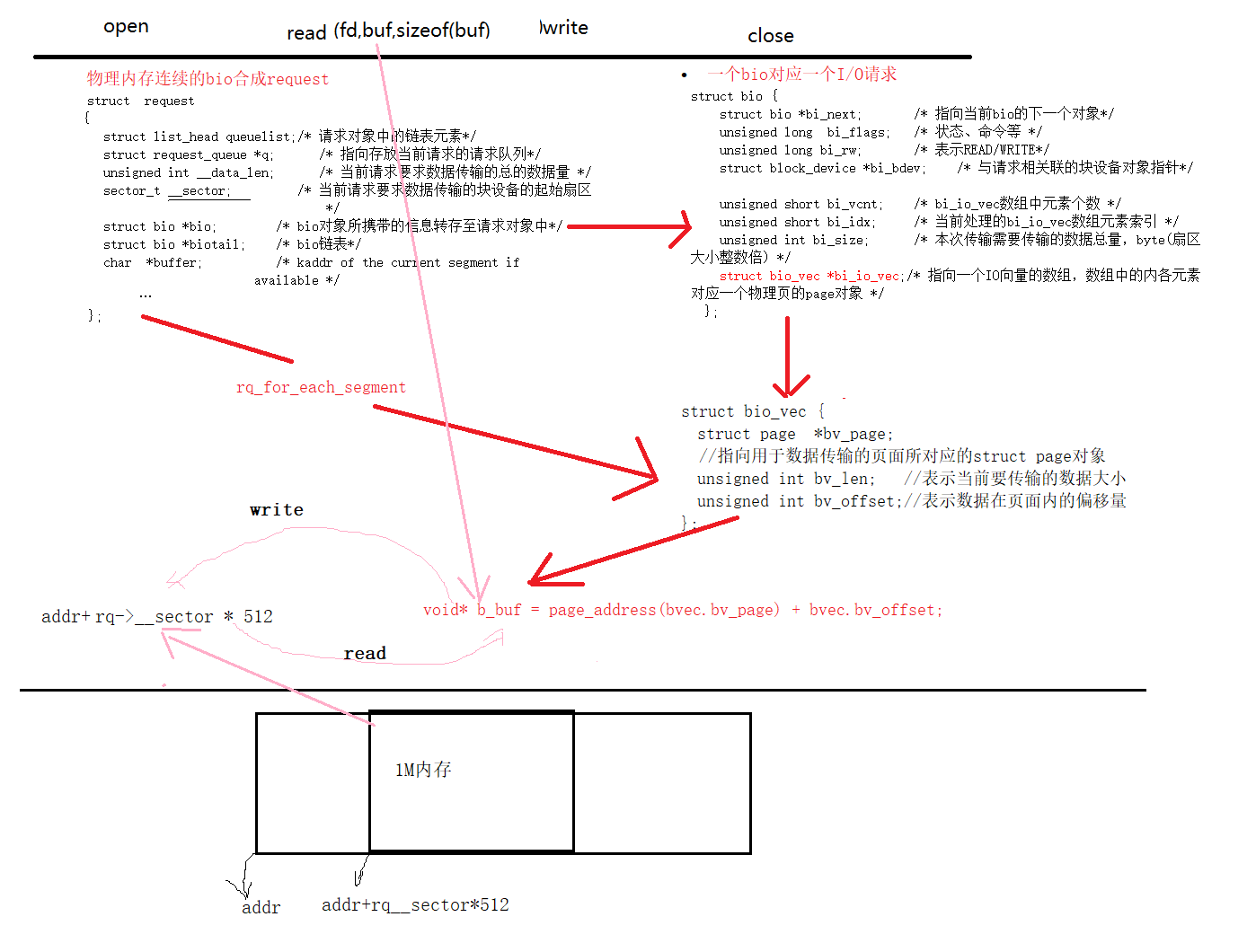

1.8虚拟块设备驱动
#include <linux/init.h>
#include <linux/module.h>
#include <linux/blk-mq.h>
#include <linux/blkdev.h>
#include <linux/genhd.h>
#include <linux/hdreg.h>
#include <linux/vmalloc.h>
#define BLKNAME "mydisk"
//1.分配对象
struct gendisk *mydisk;
int major;
#define BLKSIZE 1*1024*1024 //
char* dev_addr; // 1M内存首地址，当成磁盘使用的
//2.6.1分配队列对象
struct request_queue *queue;
int mydisk_open(struct block_device *dev, fmode_t mode){
printk("%s:%s:%d\n", __FILE__, __func__, __LINE__);
return 0;
}
void mydisk_release(struct gendisk * disk, fmode_t mode){
printk("%s:%s:%d\n", __FILE__, __func__, __LINE__);
}
int mydisk_getgeo(struct block_device *dev , struct hd_geometry * geo){
printk("%s:%s:%d\n", __FILE__, __func__, __LINE__);
//2.5.2 磁头磁道扇区
geo->heads=4;
geo->cylinders=16;
geo->sectors=BLKSIZE/geo->heads/geo->cylinders;
return 0;
}
//2.5.1构造操作方法结构体
const struct block_device_operations fops={
.open=mydisk_open,
.release=mydisk_release,
.getgeo=mydisk_getgeo,
};
//2.6.2创建初始化对象 给上层留的接口
struct blk_mq_tag_set tags;
//2.6.4操作方法结构体访问操作队列的函数
//操作队列的函数 相当于probe release remove
blk_status_t mydisk_queue_rq(struct blk_mq_hw_ctx* ctx,
const struct blk_mq_queue_data* bd){
//在这个函数里要完成数据的读写入磁盘
struct request* rq=bd->rq;//找到request
struct bio_vec bvec;//找到bio_vec：request-->struct bio-->struct bio_vec
//ii.i需先定义迭代器
struct req_iterator iter;
//找磁盘的地址rq_for_each_segment
//i.告诉上层开始处理队列了
blk_mq_start_request(rq);
unsigned long pos = rq->__sector * 512;
//ii.获取到内存片段的线性地址
rq_for_each_segment(bvec,rq, iter){
//将磁盘地址转换为内存片段的线性地址
void* b_buf = page_address(bvec.bv_page) + bvec.bv_offset;
unsigned long len = bvec.bv_len;
// 2.2根据读写完成拷贝
if (rq_data_dir(rq)) { // 1 Write
// 目的：磁盘地址 dev_addr+pos
// 源： b_buf
// 大小:len
memcpy(dev_addr + pos, b_buf, len);
} else { // 0 Read
// 目的：b_buf
// 源： 磁盘地址dev_addr+pos
// 大小:len
memcpy(b_buf, dev_addr + pos, len);
}
pos += len;
}
//iii.告诉上层队列处理结束
blk_mq_end_request(rq, BLK_STS_OK);
return BLK_STS_OK;
}
//2.6.3填充操作方法结构体
const struct blk_mq_ops qops={
.queue_rq=mydisk_queue_rq,
};
static int __init mydisk_init(void)
{
//2.对象初始化
if(NULL==(mydisk=alloc_disk(4))){//部分初始化
printk("alloc_disk error\n");
return -ENOMEM;
}
//剩下的初始化需要自己完成
//2.1申请主设备号
if(0>(major=register_blkdev(0,BLKNAME))){
printk("register_blkdev error\n");
return -EBUSY;
}
mydisk->major = major;
//2.2起始次设备号
mydisk->first_minor=0;
//2.3磁盘名
strcpy(mydisk->disk_name,BLKNAME);
//2.4part0分区
set_capacity(mydisk,BLKSIZE/512);
//2.5操作方法结构体
mydisk->fops=&fops;
//2.6申请队列
queue=blk_mq_init_sq_queue(&tags,&qops,16,BLK_MQ_F_SHOULD_MERGE);
if (IS_ERR(queue)) {
printk("blk_mq_init_sq_queue error\n");
return -ENOMEM;
}
mydisk->queue = queue;
//4.申请1M内存当成磁盘使用
dev_addr = vmalloc(BLKSIZE);
if (dev_addr == NULL) {
printk("vmalloc error\n");
return -ENOMEM;
}
//5.注册
add_disk(mydisk);
return 0;
}
static void __exit mydisk_exit(void)
{
//5.注销
del_gendisk(mydisk);
vfree(dev_addr);
blk_cleanup_queue(queue);
unregister_blkdev(major, BLKNAME);
put_disk(mydisk);
}
module_init(mydisk_init);
module_exit(mydisk_exit);
MODULE_LICENSE("GPL");
1.9块设备驱动的测试方法
1.安装块设备驱动
sudo insmod mydisk.ko
2.查看设备节点
ls -l /dev/mydisk
brw-rw---- 1 root disk 252, 0 6月 22 14:14 /dev/mydisk
3.查看磁盘相关的命令
sudo fdisk -l
Disk /dev/mydisk：1 MiB，1048576 字节，2048 个扇区
单元：扇区 / 1 * 512 = 512 字节
扇区大小(逻辑/物理)：512 字节 / 512 字节
I/O 大小(最小/最佳)：512 字节 / 512 字节
4.分区
sudo fdisk /dev/mydisk
m 获取帮助
d 删除分区
p 打印分区表
n 添加新分区
w 将分区表写入磁盘并退出
q 退出而不保存更改
在dev下产生/dev/mydisk1节点
5.分区格式化
sudo mkfs.ext2 /dev/mydisk1
6.挂载硬盘到某个目录下
sudo mount -t ext2 /dev/mydisk1 ~/udisk
7.向磁盘中存放文件
sudo cp ~/work/day11/01mydisk/mydisk.c .
8.取消挂载
cd
sudo umount udisk
9.将块设备驱动的数据读取到ram.bin文件中
sudo cat /dev/mydisk1 > ram.bin
10.重新挂载查看
sudo mount -o loop ram.bin ~/udisk
去udisk目录下查看是否有刚才拷贝的文件，如果有就说明成功了
2.摄像头驱动硬件介绍
2.1ov5640简介

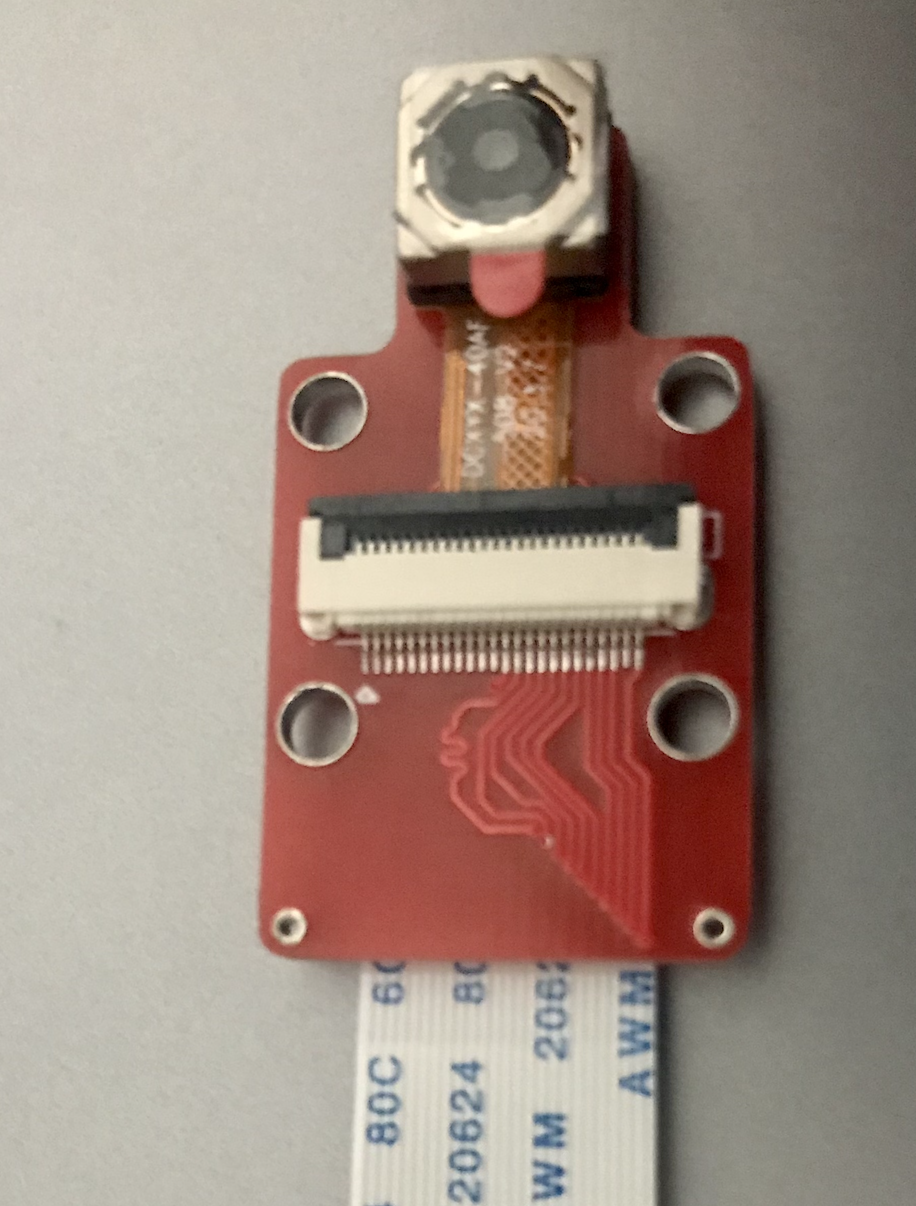

一、OV5640简介
OV5640是OV（OmniVision）公司推出的一款CMOS图像传感器，实际感光阵列为：2592 x 1944（即500w像素），该传感器内部集成了图像处理的电路，包括自动曝光控制（AEC）、自动白平
衡（ AWB） 等。同时该传感器支持LED补光、 MIPI（移动产业处理器接口，多用于手机等）输出接口和DVP（数字视频并行，在设计HDMI显示时，就用的这个）输出接口选择、 ISP（图像信号处理）以及自动聚焦控制（VCM）等功能。支持输出RAW RGB, RGB565/555/444, CCIR656, YUV422/420, YCbCr422, 和图像格式压缩JPEG。
2.2OV5640内部构造图

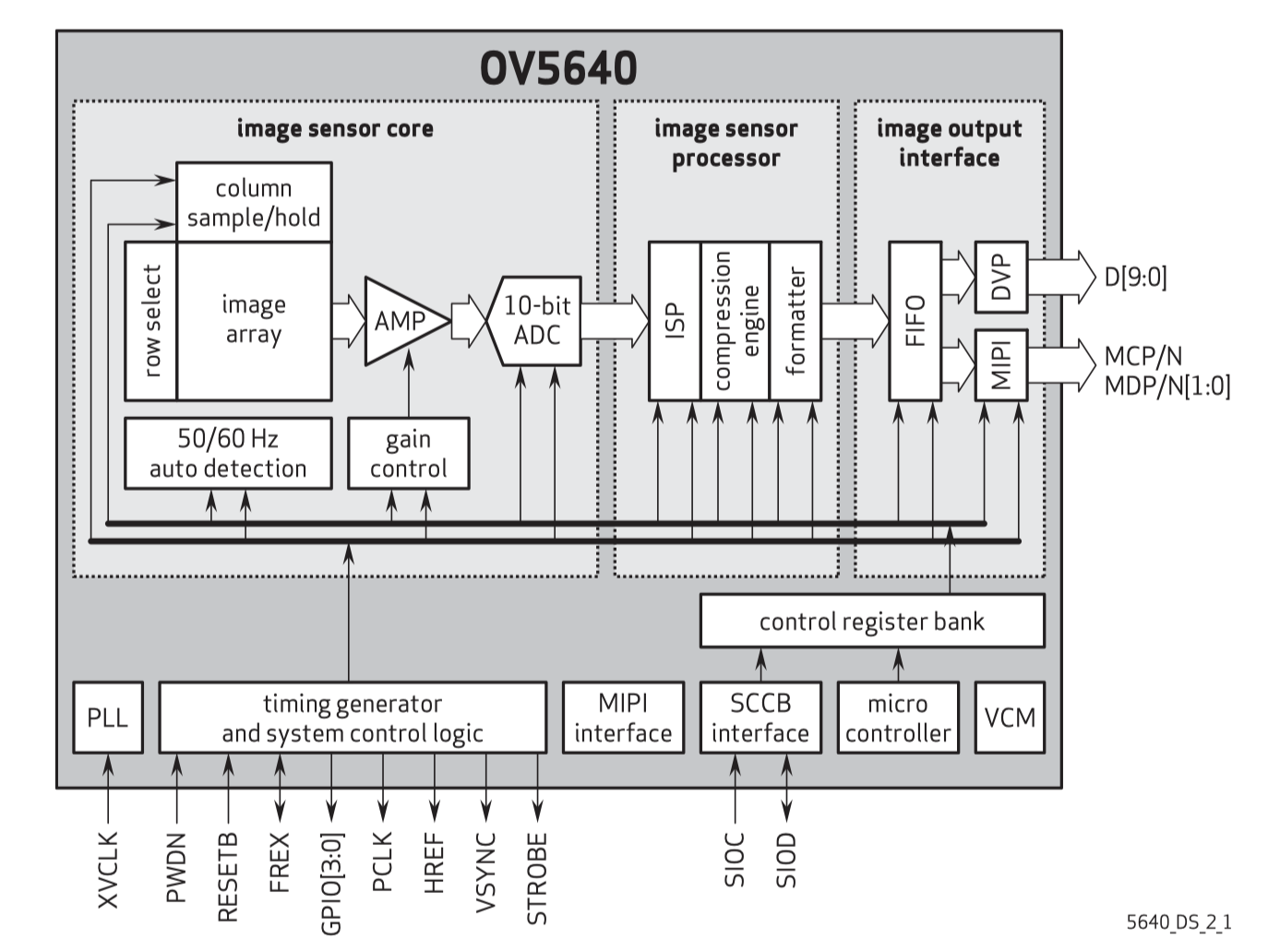

可以看到，时序发生器和系统控制逻辑（timing generator and system control logic）控制着感光阵列（image array）、放大器（AMP）、AD转换（10bit）以及输出外部时序信号（PCLK和行场同步信号等）。感光阵列输出模拟信号，经过AMP增强信号强度，进入到AD转换器，转换成数字信号并经过ISP，进行相关图像处理，最终输出10位DVP数据流或者MIPI数据流。AMP和ISP等都是由控制寄存器进行控制，而配置寄存器的接口时序就是使用的SCCB。由于OV5640寄存器较多，OV5640寄存器的地址为16位，所以SCCB协议中的寄存器地址为16位。

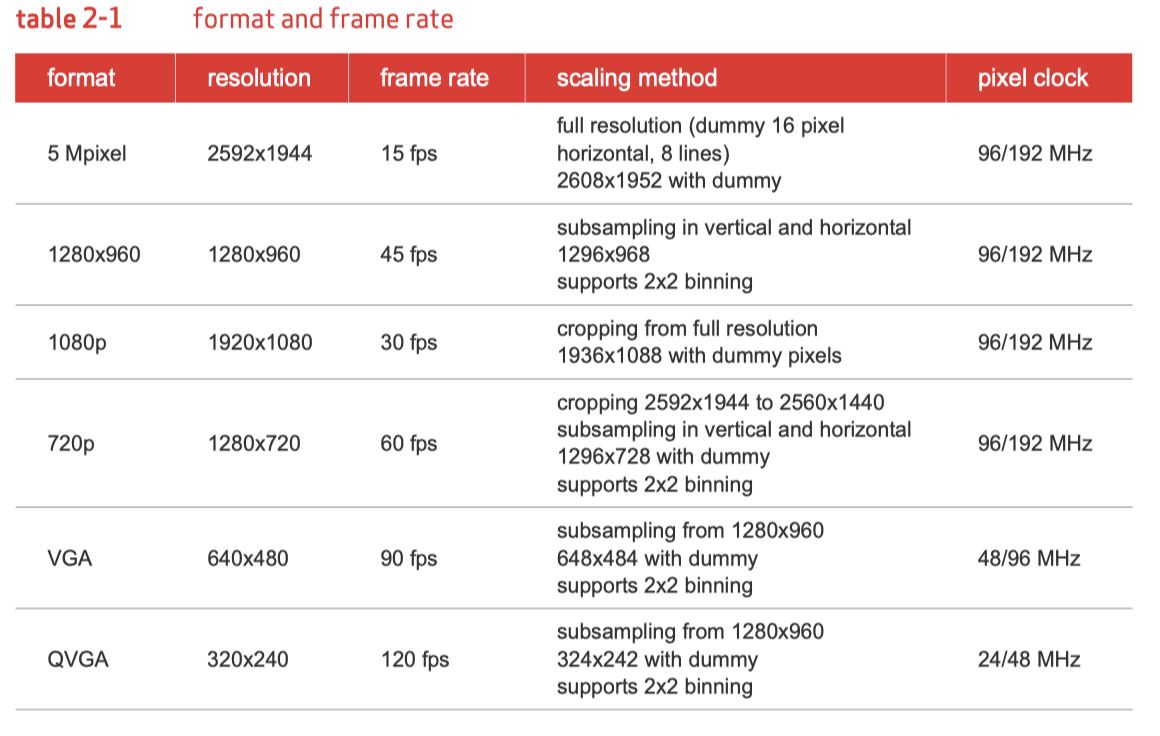

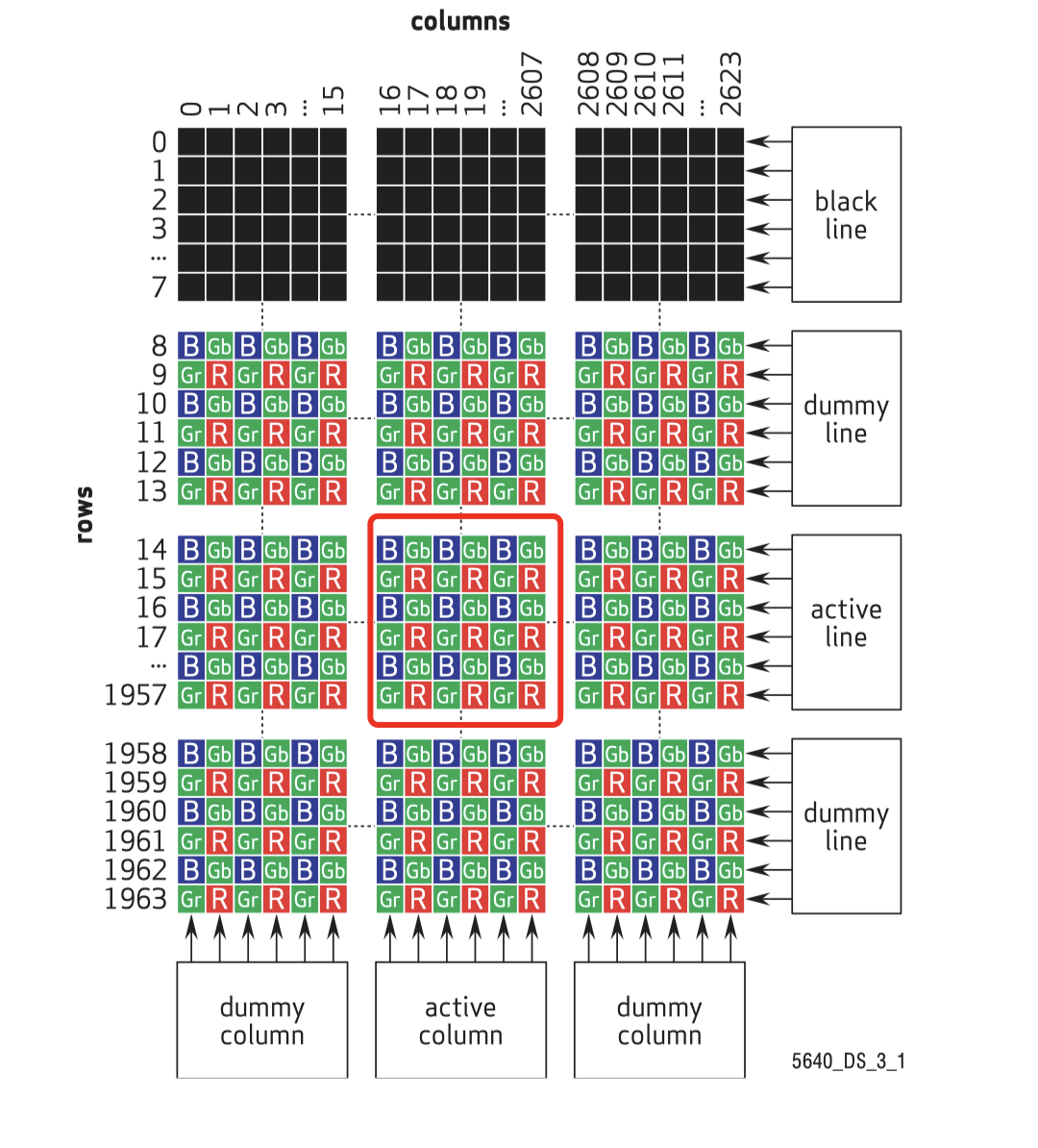

2.3OV5640采集的图像分辨率

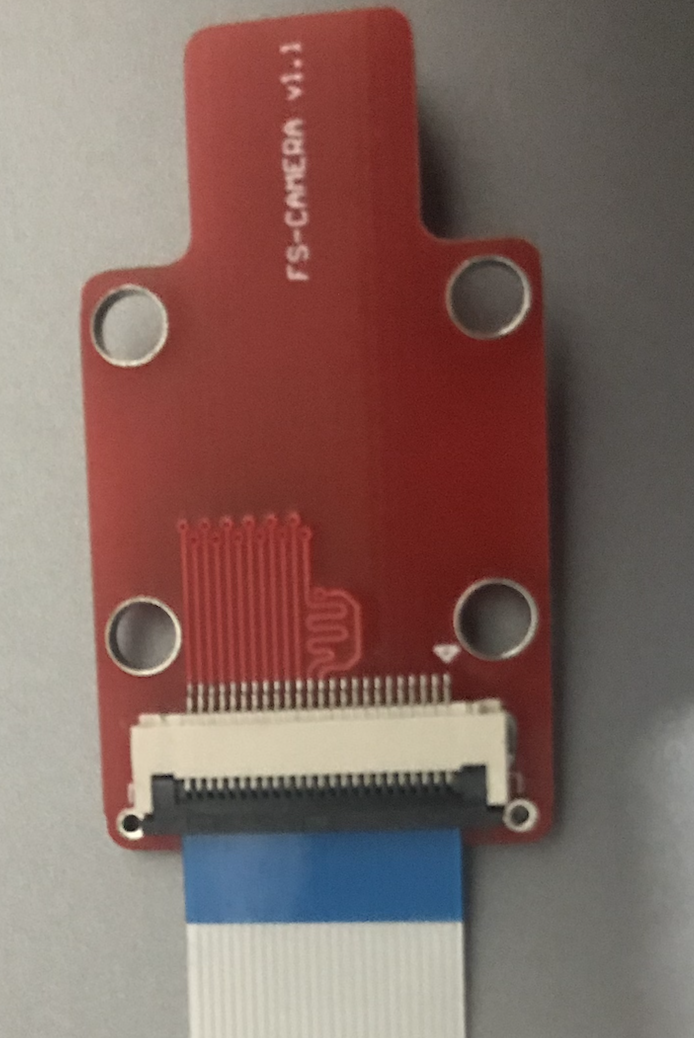

2.4OV5640接口简介

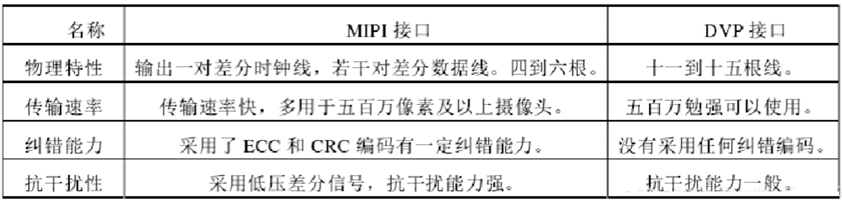

2.5摄像头图像输出接口
MIPI
MIPI是差分串口传输，速度快，抗干扰。主流手机模组现在都是用MIPI传输，传输时使用4对差分信号传输图像数据和一对差分时钟信号；最初是为了减少LCD屏和主控芯片之间连线的数量而设计的，后来发展到高速了，支持高分辨率的显示屏，现在基本上都是MIPI接口了。 MIPI的camera接口叫 CSI，MIPI的display接口叫DSI。
DVP
DVP是并口传输，速度较慢，传输的带宽低，使用需要PCLK\sensor输出时钟、MCLK（XCLK）:外部时钟输入、VSYNC:场同步、HSYNC:行同步、D[0：11]:并口数据—可以是8/10/12bit数据位数大小。

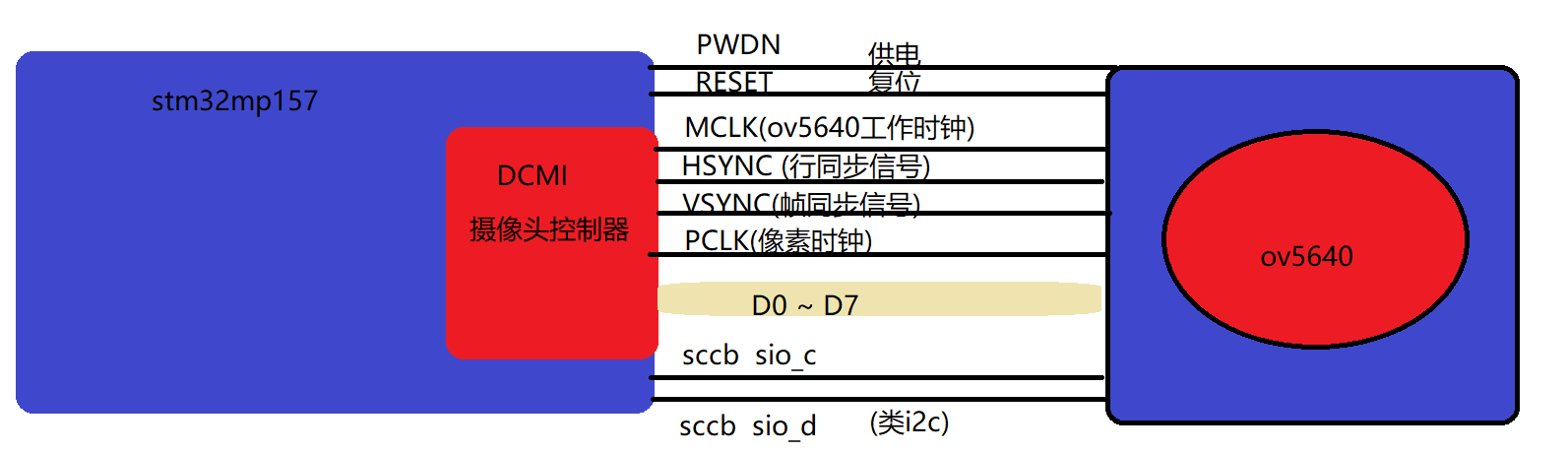

2.6摄像头外设管脚工作原理

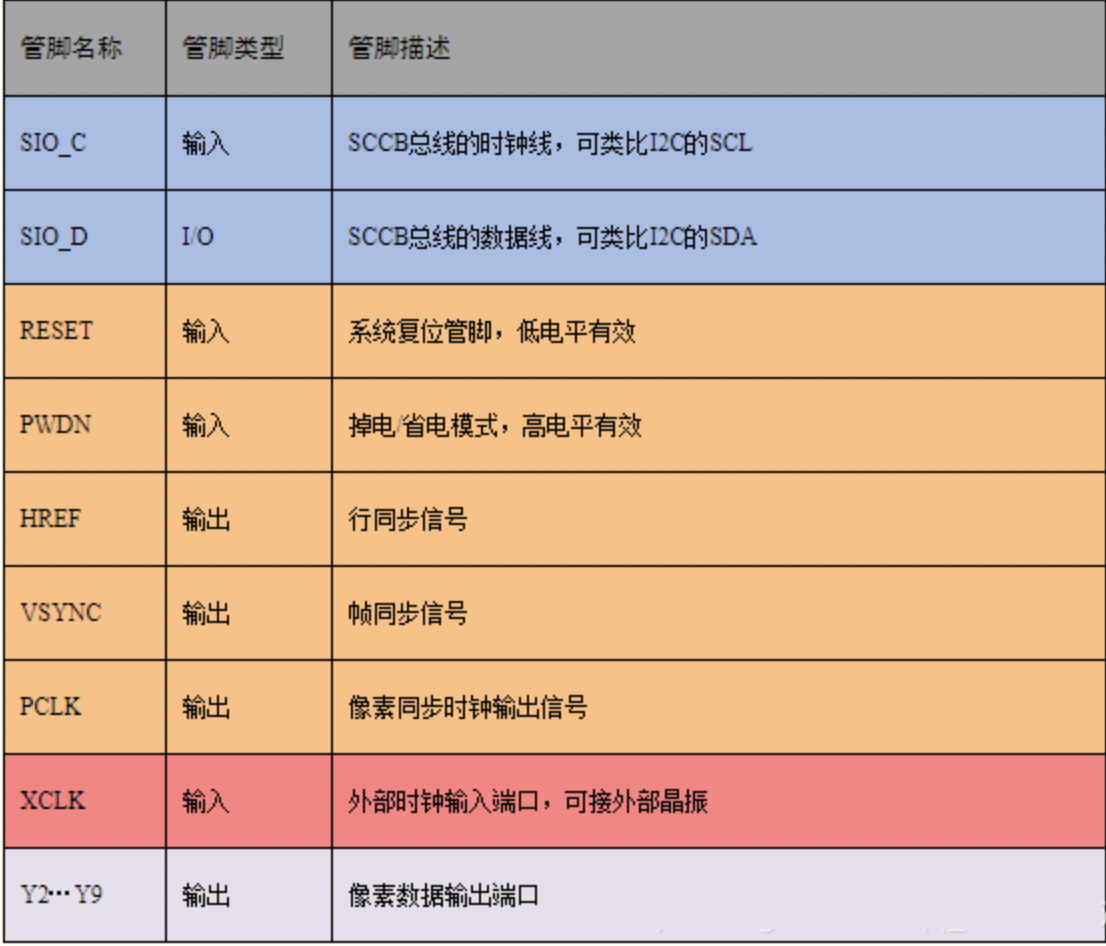

2.7SCCB总线
SCCB(SeriaI Camera ControlBus)是简化的I2C协议，SIO-l是串行时钟输入线，SIO-O是串行双向数据线，分别相当于I2C协议的SCL和SDA。SCCB的总线时序与I2C基本相同，它的响应信号ACK被称为一个传输单元的第9位，分为Don’t care和NA。Don’t care位由从机产生;NA位由主机产生，由于SCCB不支持多字节的读写，NA位必须为高电平。另外，SCCB没有重复起始的概念，因此在SCCB的读周期中，当主机发送完片内寄存器地址后，必须发送总线停止条件。不然在发送读命令时，从机将不能产生Don’t care响应信号。

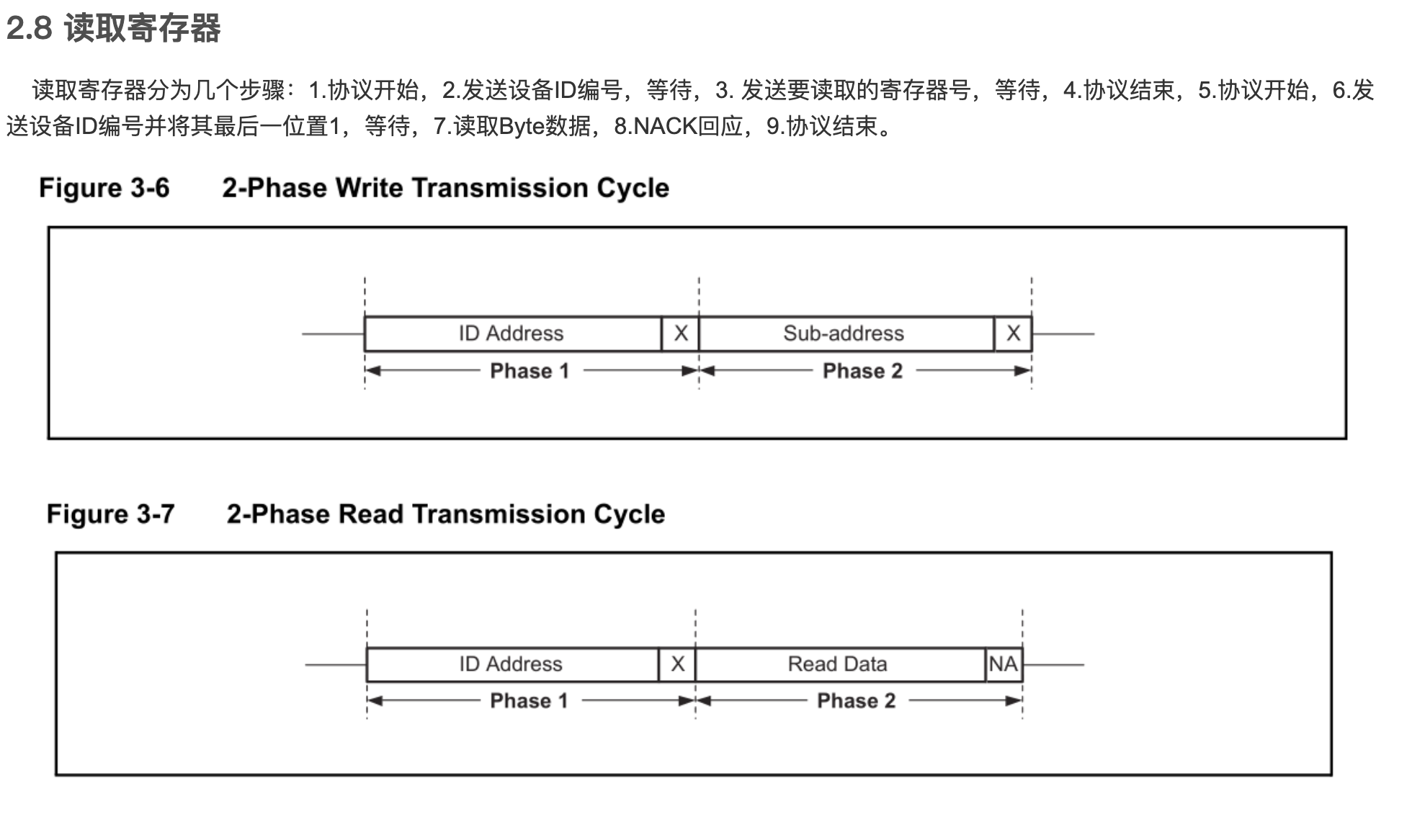

3.摄像头V4L2驱动框架
3.1v4l2架构的功能(video for linux 2)
V4l2可以支持多种设备,它可以有以下几种接口:
1.视频采集接口（Video Capture Interface）：V4L2最初设计用于支持视频
采集设备，例如高频头或摄像头。视频采集接口允许应用程序访问和控
制这些设备，以获取从摄像头或其他视频源采集到的视频数据。
2.视频输出接口（Video Output Interface）：V4L2还可以驱动计算机外
围的视频图像设备，如能够输出电视信号格式的设备（例如电视机、显
示器）。通过视频输出接口，V4L2允许将计算机中生成的视频图像传输
到外部显示设备进行展示。
3.直接传输视频接口（Video Overlay Interface）：该接口的主要功能是直
接将从视频采集设备采集到的信号输出到输出设备上，而不需要经过系统
的中央处理器（CPU）。这种传输方式可以提高视频播放的效率和质量，
并减轻CPU的负载。
4.视频间隔消隐信号接口（VBI Interface）：VBI接口允许应用程序访问传输
中的视频间隔消隐（VBI）信号。VBI信号是一种特殊的视频信号，用于传
输附加的信息，例如字幕、广告和时间码。通过VBI接口，应用程序可以
提取和处理这些附加信息。
5.收音机接口（Radio Interface）：该接口用于处理从AM或FM高频头设备接
收到的音频流。V4L2中的收音机接口允许计算机与收音机硬件进行交互，
接收和处理收音机信号，以实现收音
3.2v4l2驱动框架图

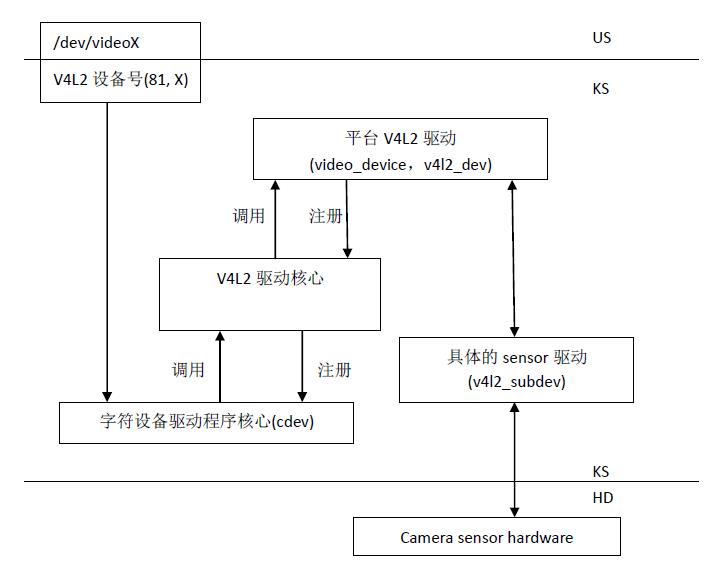

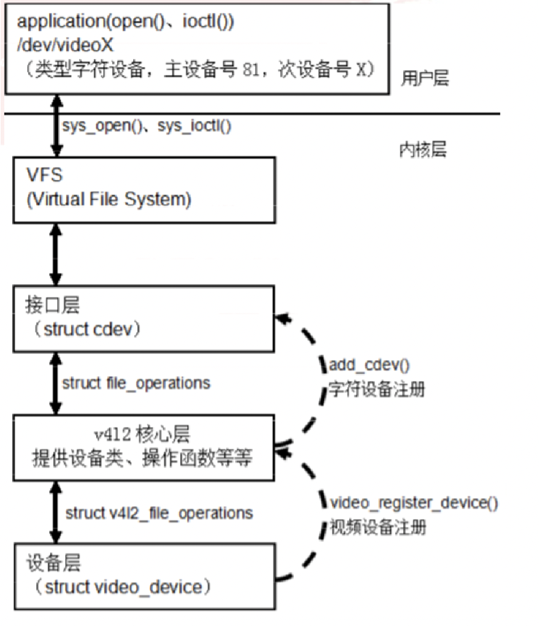

3.3V4L2驱动编写流程
1.分配对象
struct video_device *vfd;
vfd = video_device_alloc();
2.对象的初始化
vfd->name = "ov5640",
vfd->ops = &ov5640_fops, //v4l2核心类的操作方法结构体v4l2_file_operations
vfd->ioctl_ops = &ov5640_ioctl_ops, //v4l2的ioctl操作方法 v4l2_ioctl_ops
vfd->release = video_device_release,
snprintf(dev->v4l2_dev.name, sizeof(dev->v4l2_dev.name),
"%s-%03d", VIVI_MODULE_NAME, inst);
v4l2_device_register(NULL, &dev->v4l2_dev);
vfd->v4l2_dev = &dev->v4l2_dev;
3.注册
video_register_device(vfd, VFL_TYPE_GRABBER, video_nr);
/*
__video_register_device(vdev, type, nr, 1, vdev->fops->owner);
switch (type) { ===>指定本次分配的设备的类型
case VFL_TYPE_GRABBER:
name_base = "video";
break;
case VFL_TYPE_VBI:
name_base = "vbi";
break;
case VFL_TYPE_RADIO:
name_base = "radio";
break;
}
switch (type) {
case VFL_TYPE_GRABBER:
minor_offset = 0; ===>指定次设备号的范围
minor_cnt = 64;
break;
case VFL_TYPE_RADIO:
minor_offset = 64;
minor_cnt = 64;
break;
case VFL_TYPE_VBI:
minor_offset = 224;
minor_cnt = 32;
break;
default:
minor_offset = 128;
minor_cnt = 64;
break;
}
vdev->cdev = cdev_alloc(); ====>注册了字符设备驱动
vdev->cdev->ops = &cdev_fops; //这是字符设备驱动的操作方法结构体file_operations
vdev->cdev->owner = owner;
ret = cdev_add(vdev->cdev, MKDEV(VIDEO_MAJOR, vdev->minor), 1);
class_create
device_reate ===>创建设备节点 video0
*/
4.注销
video_unregister_device
user:
open("/dev/video0",) read(fd,buf,sizeof(buf)); ioctl(fd,,) close(fd);
---------------------------------------------------------
cdev:file_opreations:fops ：open read write ioctl close
==>字符设备驱动的操作方法结构体
---------------------------------------------------------
v4l2_file_operations：fops :open read write ioctl close
==>上面字符设备驱动的open,read,write,close等函数就会转到
---------------------------------------------------------
v4l2_ioctl_ops :ioctl_ops; //必备的11个ioctl
/*表示它是一个摄像头设备*/
.vidioc_querycap = vidioc_querycap,
/* 用于列举、获得、测试、设置摄像头的数据的格式 */
.vidioc_enum_fmt_vid_cap = vidioc_enum_fmt_vid_cap,
.vidioc_g_fmt_vid_cap = vidioc_g_fmt_vid_cap,
.vidioc_try_fmt_vid_cap = vidioc_try_fmt_vid_cap,
.vidioc_s_fmt_vid_cap = vidioc_s_fmt_vid_cap,
/* 缓冲区操作: 申请/查询/放入队列/取出队列 */
.vidioc_reqbufs = vidioc_reqbufs,
.vidioc_querybuf = vidioc_querybuf,
.vidioc_qbuf = vidioc_qbuf,
.vidioc_dqbuf = vidioc_dqbuf,
/*启动/停止*/
.vidioc_streamon = vidioc_streamon,
.vidioc_streamoff = vidioc_streamoff,
3.4配置ov5640
3.4.1配置ov5640相关驱动
需要配置的驱动的代码DCMI(摄像头控制器)，V4L2的核心，ov5640到内核中

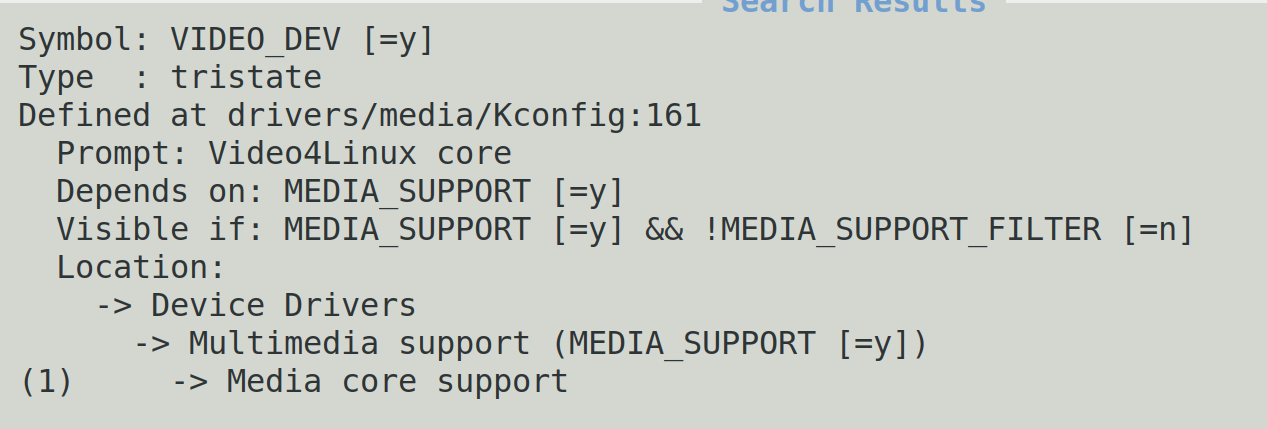

配置V4l2的核心
配置ov5640

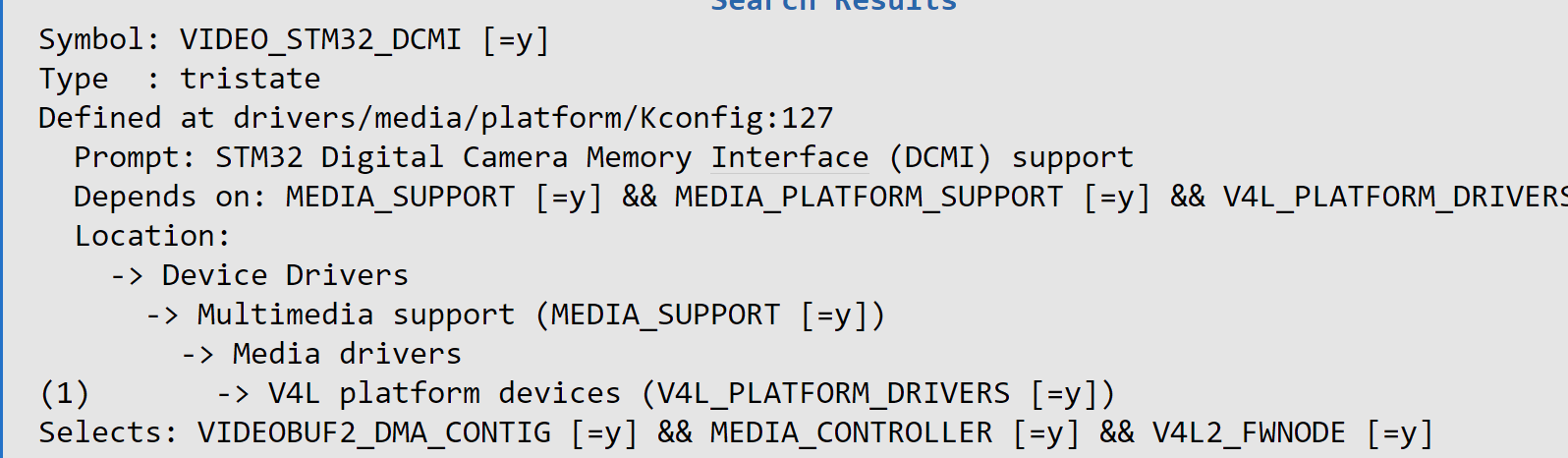

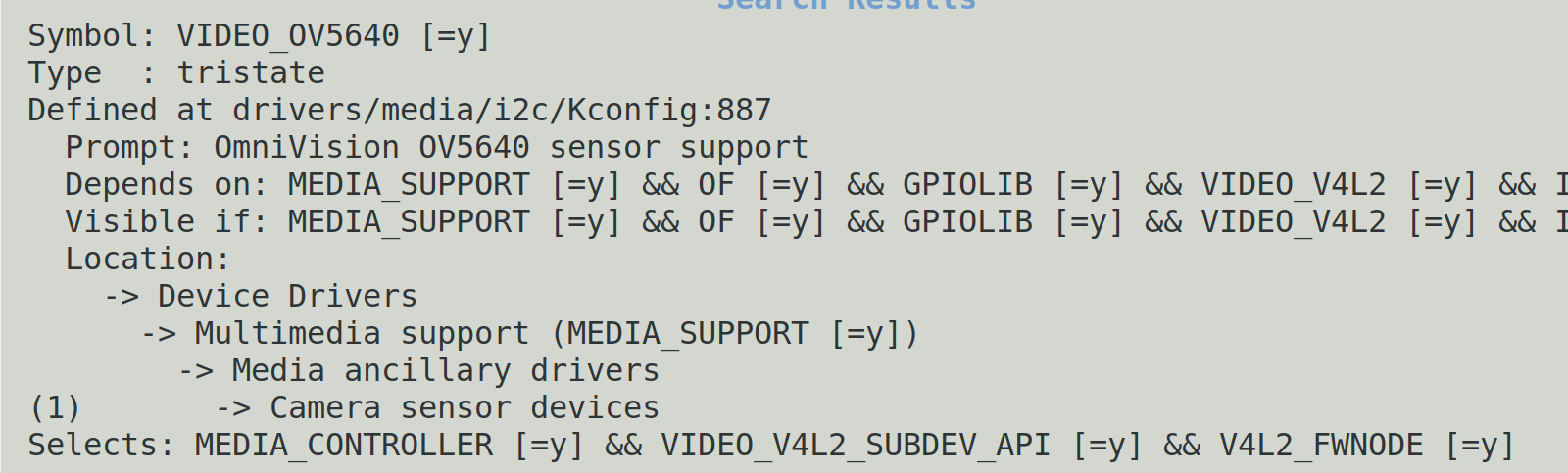

配置DCMI驱动
将上述的代码配置到内核之后，重新编译内核 make uImage LOADADDR=0xc2000000 -j4
4.4.2配置设备树
参看内核中的摄像头设备树的参考文件配置即可
修改arch/arm/boot/dts/stm32mp15xx-fsmp1x.dtsi
#include "stm32mp15-m4-srm.dtsi"
#include "stm32mp15-m4-srm-pinctrl.dtsi"
#include <dt-bindings/gpio/gpio.h>
#include <dt-bindings/mfd/st,stpmic1.h>
#include <dt-bindings/rtc/rtc-stm32.h>
/ {
memory@c0000000 {
device_type = "memory";
reg = <0xc0000000 0x20000000>;
};
v1v8_audio: regulator-v1v8_audio {
compatible = "regulator-fixed";
regulator-name = "v1v8_audio";
regulator-min-microvolt = <1800000>;
regulator-max-microvolt = <1800000>;
regulator-always-on;
regulator-boot-on;
};
sound {
compatible = "audio-graph-card";
label = "STM32MP1-FSMP1A";
routing =
"Playback" , "MCLK",
"Capture" , "MCLK",
"MICL" , "Mic Bias";
dais = <&sai2a_port &sai2b_port>;
status = "okay";
};
reserved-memory {
#address-cells = <1>;
#size-cells = <1>;
ranges;
mcuram2: mcuram2@10000000 {
compatible = "shared-dma-pool";
reg = <0x10000000 0x40000>;
no-map;
};
vdev0vring0: vdev0vring0@10040000 {
compatible = "shared-dma-pool";
reg = <0x10040000 0x1000>;
no-map;
};
vdev0vring1: vdev0vring1@10041000 {
compatible = "shared-dma-pool";
reg = <0x10041000 0x1000>;
no-map;
};
vdev0buffer: vdev0buffer@10042000 {
compatible = "shared-dma-pool";
reg = <0x10042000 0x4000>;
no-map;
};
mcuram: mcuram@30000000 {
compatible = "shared-dma-pool";
reg = <0x30000000 0x40000>;
no-map;
};
retram: retram@38000000 {
compatible = "shared-dma-pool";
reg = <0x38000000 0x10000>;
no-map;
};
};
vin: vin {
compatible = "regulator-fixed";
regulator-name = "vin";
regulator-min-microvolt = <5000000>;
regulator-max-microvolt = <5000000>;
regulator-always-on;
};
v3v3: regulator-3p3v {
compatible = "regulator-fixed";
regulator-name = "v3v3";
regulator-min-microvolt = <3300000>;
regulator-max-microvolt = <3300000>;
regulator-always-on;
regulator-boot-on;
};
vdd: regulator-vdd {
compatible = "regulator-fixed";
regulator-name = "vdd";
regulator-min-microvolt = <3300000>;
regulator-max-microvolt = <3300000>;
regulator-always-on;
regulator-boot-on;
};
v3v3_hdmi: regulator-v3v3-hdmi {
compatible = "regulator-fixed";
regulator-name = "v3v3_hdmi ";
regulator-min-microvolt = <3300000>;
regulator-max-microvolt = <3300000>;
regulator-always-on;
regulator-boot-on;
};
v1v2_hdmi: regulator-v1v2-hdmi {
compatible = "regulator-fixed";
regulator-name = "v1v2_hdmi";
regulator-min-microvolt = <1200000>;
regulator-max-microvolt = <1200000>;
regulator-always-on;
regulator-boot-on;
};
panel_backlight: panel-backlight {
compatible = "pwm-backlight";
pwms = <&pwm2 0 5000000>;
brightness-levels = <0 4 8 16 32 64 128 255>;
default-brightness-level = <6>;
status = "okay";
};
v2v8: regulator-2p8v {
compatible = "regulator-fixed";
regulator-name = "v2v8";
regulator-min-microvolt = <2800000>;
regulator-max-microvolt = <2800000>;
regulator-always-on;
regulator-boot-on;
};
clocks {
clk_ext_camera: clk-ext-camera {
#clock-cells = <0>;
compatible = "fixed-clock";
clock-frequency = <24000000>;
};
};
wifi_pwrseq: wifi-pwrseq {
compatible = "mmc-pwrseq-simple";
reset-gpios = <&gpiod 4 GPIO_ACTIVE_LOW>;
};
};
/*HDMI CEC控制器*/
&cec {
pinctrl-names = "default", "sleep";
pinctrl-0 = <&cec_pins_b>;
pinctrl-1 = <&cec_sleep_pins_b>;
status = "okay";
};
/*循环冗余校验计算单元*/
&crc1 {
status = "okay";
};
&dma1 {
sram = <&dma_pool>;
};
&dma2 {
sram = <&dma_pool>;
};
/*数字钟温度传感器*/
&dts {
status = "okay";
};
/*图像处理单元*/
&gpu {
contiguous-area = <&gpu_reserved>;
status = "okay";
};
/*哈希处理器*/
&hash1 {
status = "okay";
};
/*处理器间通信控制器*/
&ipcc {
status = "okay";
};
/*看门狗*/
&iwdg2 {
timeout-sec = <32>;
status = "okay";
};
/*随机数发生器*/
&rng1 {
status = "okay";
};
/*实时时钟*/
&rtc {
st,lsco = <RTC_OUT2_RMP>;
pinctrl-0 = <&rtc_out2_rmp_pins_a>;
pinctrl-names = "default";
status = "okay";
};
/*sdmmc1 TF卡*/
&sdmmc1 {
pinctrl-names = "default", "opendrain", "sleep";
pinctrl-0 = <&sdmmc1_b4_pins_a>;
pinctrl-1 = <&sdmmc1_b4_od_pins_a>;
pinctrl-2 = <&sdmmc1_b4_sleep_pins_a>;
cd-gpios = <&gpioh 3 (GPIO_ACTIVE_LOW | GPIO_PULL_UP)>;
disable-wp;
st,neg-edge;
bus-width = <4>;
vmmc-supply = <&v3v3>;
status = "okay";
};
&sdmmc2 {
pinctrl-names = "default", "opendrain", "sleep";
pinctrl-0 = <&sdmmc2_b4_pins_a &sdmmc2_d47_pins_a>;
pinctrl-1 = <&sdmmc2_b4_od_pins_a &sdmmc2_d47_pins_a>;
pinctrl-2 = <&sdmmc2_b4_sleep_pins_a &sdmmc2_d47_sleep_pins_a>;
non-removable;
no-sd;
no-sdio;
st,neg-edge;
bus-width = <8>;
vmmc-supply = <&v3v3>;
vqmmc-supply = <&vdd>;
mmc-ddr-3_3v;
status = "okay";
};
&sdmmc3 {
arm,primecell-periphid = <0x10153180>;
pinctrl-names = "default", "opendrain", "sleep";
pinctrl-0 = <&sdmmc3_b4_wifi_pins_a>;
pinctrl-1 = <&sdmmc3_b4_od_wifi_pins_a>;
pinctrl-2 = <&sdmmc3_b4_sleep_wifi_pins_a>;
non-removable;
st,neg-edge;
bus-width = <4>;
vmmc-supply = <&v3v3>;
mmc-pwrseq = <&wifi_pwrseq>;
#address-cells = <1>;
#size-cells = <0>;
keep-power-in-suspend;
status = "okay";
brcmf: bcrmf@1 {
reg = <1>;
compatible = "brcm,bcm4329-fmac";
};
};
&sram {
dma_pool: dma_pool@0 {
reg = <0x50000 0x10000>;
pool;
};
};
/*命令行终端*/
&uart4 {
pinctrl-names = "default", "sleep", "idle";
pinctrl-0 = <&uart4_pins_a>;
pinctrl-1 = <&uart4_sleep_pins_a>;
pinctrl-2 = <&uart4_idle_pins_a>;
pinctrl-3 = <&uart4_pins_a>;
/delete-property/dmas;
/delete-property/dma-names;
status = "okay";
};
/*电源基准缓冲器*/
&vrefbuf {
regulator-min-microvolt = <2500000>;
regulator-max-microvolt = <2500000>;
vdda-supply = <&vdd>;
status = "okay";
};
&timers2 {
/* spare dmas for other usage */
/delete-property/dmas;
/delete-property/dma-names;
status = "okay";
pwm2: pwm {
pinctrl-0 = <&pwm2_pins_b>;
pinctrl-1 = <&pwm2_sleep_pins_b>;
pinctrl-names = "default", "sleep";
#pwm-cells = <2>;
status = "okay";
};
timer@2 {
status = "disabled";
};
};
&pinctrl {
sdmmc3_b4_wifi_pins_a: sdmmc3-b4-wifi-0 {
pins1 {
pinmux = <STM32_PINMUX('F', 0, AF9)>, /* SDMMC3_D0 */
<STM32_PINMUX('F', 4, AF9)>, /* SDMMC3_D1 */
<STM32_PINMUX('D', 5, AF10)>, /* SDMMC3_D2 */
<STM32_PINMUX('D', 7, AF10)>, /* SDMMC3_D3 */
<STM32_PINMUX('D', 0, AF10)>; /* SDMMC3_CMD */
slew-rate = <1>;
drive-push-pull;
bias-pull-up;
};
pins2 {
pinmux = <STM32_PINMUX('G', 15, AF10)>; /* SDMMC3_CK */
slew-rate = <2>;
drive-push-pull;
bias-pull-up;
};
};
sdmmc3_b4_od_wifi_pins_a: sdmmc3-b4-od-wifi-0 {
pins1 {
pinmux = <STM32_PINMUX('F', 0, AF9)>, /* SDMMC3_D0 */
<STM32_PINMUX('F', 4, AF9)>, /* SDMMC3_D1 */
<STM32_PINMUX('D', 5, AF10)>, /* SDMMC3_D2 */
<STM32_PINMUX('D', 7, AF10)>; /* SDMMC3_D3 */
slew-rate = <1>;
drive-push-pull;
bias-pull-up;
};
pins2 {
pinmux = <STM32_PINMUX('G', 15, AF10)>; /* SDMMC3_CK */
slew-rate = <2>;
drive-push-pull;
bias-pull-up;
};
pins3 {
pinmux = <STM32_PINMUX('D', 0, AF10)>; /* SDMMC2_CMD */
slew-rate = <1>;
drive-open-drain;
bias-pull-up;
};
};
sdmmc3_b4_sleep_wifi_pins_a: sdmmc3-b4-sleep-wifi-0 {
pins {
pinmux = <STM32_PINMUX('F', 0, ANALOG)>, /* SDMMC3_D0 */
<STM32_PINMUX('F', 4, ANALOG)>, /* SDMMC3_D1 */
<STM32_PINMUX('D', 5, ANALOG)>, /* SDMMC3_D2 */
<STM32_PINMUX('D', 7, ANALOG)>, /* SDMMC3_D3 */
<STM32_PINMUX('G', 15, ANALOG)>, /* SDMMC3_CK */
<STM32_PINMUX('D', 0, ANALOG)>; /* SDMMC3_CMD */
};
};
pwm2_pins_b: pwm2-0 {
pins {
pinmux = <STM32_PINMUX('A', 5, AF1)>; /* TIM2_CH1 */
bias-pull-down;
drive-push-pull;
slew-rate = <0>;
};
};
pwm2_sleep_pins_b: pwm1-sleep-0 {
pins {
pinmux = <STM32_PINMUX('A', 5, ANALOG)>; /* TIM2_CH1 */
};
};
usart3_pins_bt: usart3-bt-0 {
pins1 {
pinmux = <STM32_PINMUX('D', 8, AF7)>, /* USART3_TX */
<STM32_PINMUX('D', 12, AF7)>; /* USART3_RTS */
bias-disable;
drive-push-pull;
slew-rate = <0>;
};
pins2 {
pinmux = <STM32_PINMUX('D', 9, AF7)>, /* USART3_RX */
<STM32_PINMUX('D', 11, AF7)>; /* USART3_CTS_NSS */
bias-disable;
};
};
usart3_idle_pins_bt: usart3-idle-bt-0 {
pins1 {
pinmux = <STM32_PINMUX('D', 8, ANALOG)>, /* USART3_TX */
<STM32_PINMUX('D', 12, ANALOG)>, /* USART3_RTS */
<STM32_PINMUX('D', 11, ANALOG)>; /* USART3_CTS_NSS */
};
pins2 {
pinmux = <STM32_PINMUX('D', 9, AF7)>; /* USART3_RX */
bias-disable;
};
};
usart3_sleep_pins_bt: usart3-sleep-bt-0 {
pins {
pinmux = <STM32_PINMUX('D', 8, ANALOG)>, /* USART3_TX */
<STM32_PINMUX('D', 12, ANALOG)>, /* USART3_RTS */
<STM32_PINMUX('D', 11, ANALOG)>, /* USART3_CTS_NSS */
<STM32_PINMUX('D', 9, ANALOG)>; /* USART3_RX */
};
};
btreg0: bt_reg_on-0 {
pins {
pinmux = <STM32_PINMUX('D', 13, GPIO)>;
drive-push-pull;
bias-pull-up;
output-high;
slew-rate = <0>;
};
};
};
&i2c5 {
pinctrl-names = "default", "sleep";
pinctrl-0 = <&i2c5_pins_a>;
pinctrl-1 = <&i2c5_sleep_pins_a>;
i2c-scl-rising-time-ns = <100>;
i2c-scl-falling-time-ns = <7>;
clock-frequency = <100000>;
/* spare dmas for other usage */
/delete-property/dmas;
/delete-property/dma-names;
status = "okay";
hdmi-transmitter@39 {
compatible = "sil,sii9022";
reg = <0x39>;
iovcc-supply = <&v3v3_hdmi>;
cvcc12-supply = <&v1v2_hdmi>;
reset-gpios = <&gpioa 13 GPIO_ACTIVE_LOW>;
interrupts = <14 IRQ_TYPE_EDGE_FALLING>;
interrupt-parent = <&gpioa>;
#sound-dai-cells = <0>;
status = "okay";
ports {
#address-cells = <1>;
#size-cells = <0>;
port@0 {
reg = <0>;
sii9022_in: endpoint {
remote-endpoint = <<dc_ep0_out>;
};
};
};
};
cs42l51: cs42l51@4a {
compatible = "cirrus,cs42l51";
reg = <0x4a>;
#sound-dai-cells = <0>;
VL-supply = <&v3v3>;
VD-supply = <&v1v8_audio>;
VA-supply = <&v1v8_audio>;
VAHP-supply = <&v1v8_audio>;
reset-gpios = <&gpioc 0 GPIO_ACTIVE_LOW>;
clocks = <&sai2a>;
clock-names = "MCLK";
status = "okay";
cs42l51_port: port {
#address-cells = <1>;
#size-cells = <0>;
cs42l51_tx_endpoint: endpoint@0 {
reg = <0>;
remote-endpoint = <&sai2a_endpoint>;
frame-master;
bitclock-master;
};
cs42l51_rx_endpoint: endpoint@1 {
reg = <1>;
remote-endpoint = <&sai2b_endpoint>;
frame-master;
bitclock-master;
};
};
};
ov5640: camera@3c {
compatible = "ovti,ov5640";
reg = <0x3c>;
clocks = <&clk_ext_camera>;
clock-names = "xclk";
DOVDD-supply = <&v2v8>;
powerdown-gpios = <&gpioa 4 (GPIO_ACTIVE_HIGH | GPIO_PUSH_PULL)>;
reset-gpios = <&gpioa 3 (GPIO_ACTIVE_LOW | GPIO_PUSH_PULL)>;
rotation = <180>;
status = "okay";
port {
ov5640_0: endpoint {
remote-endpoint = <&dcmi_0>;
bus-width = <8>;
data-shift = <2>; /* lines 9:2 are used */
hsync-active = <0>;
vsync-active = <0>;
pclk-sample = <1>;
pclk-max-frequency = <77000000>;
};
};
};
};
<dc {
pinctrl-names = "default", "sleep";
pinctrl-0 = <<dc_pins_b>;
pinctrl-1 = <<dc_sleep_pins_b>;
status = "okay";
port {
#address-cells = <1>;
#size-cells = <0>;
ltdc_ep0_out: endpoint@0 {
reg = <0>;
remote-endpoint = <&sii9022_in>;
};
};
};
&sai2 {
clocks = <&rcc SAI2>, <&rcc PLL3_Q>, <&rcc PLL3_R>;
clock-names = "pclk", "x8k", "x11k";
pinctrl-names = "default", "sleep";
pinctrl-0 = <&sai2a_pins_a>, <&sai2b_pins_b>;
pinctrl-1 = <&sai2a_sleep_pins_a>, <&sai2b_sleep_pins_b>;
status = "okay";
sai2a: audio-controller@4400b004 {
#clock-cells = <0>;
dma-names = "tx";
clocks = <&rcc SAI2_K>;
clock-names = "sai_ck";
status = "okay";
sai2a_port: port {
sai2a_endpoint: endpoint {
remote-endpoint = <&cs42l51_tx_endpoint>;
format = "i2s";
mclk-fs = <256>;
dai-tdm-slot-num = <2>;
dai-tdm-slot-width = <32>;
};
};
};
sai2b: audio-controller@4400b024 {
dma-names = "rx";
st,sync = <&sai2a 2>;
clocks = <&rcc SAI2_K>, <&sai2a>;
clock-names = "sai_ck", "MCLK";
status = "okay";
sai2b_port: port {
sai2b_endpoint: endpoint {
remote-endpoint = <&cs42l51_rx_endpoint>;
format = "i2s";
mclk-fs = <256>;
dai-tdm-slot-num = <2>;
dai-tdm-slot-width = <32>;
};
};
};
};
&dcmi {
status = "okay";
pinctrl-names = "default", "sleep";
pinctrl-0 = <&dcmi_pins_a>;
pinctrl-1 = <&dcmi_sleep_pins_a>;
port {
dcmi_0: endpoint {
remote-endpoint = <&ov5640_0>;
bus-width = <8>;
hsync-active = <0>;
vsync-active = <0>;
pclk-sample = <1>;
pclk-max-frequency = <77000000>;
};
};
};
&usart3 {
pinctrl-names = "default", "sleep", "idle";
pinctrl-0 = <&usart3_pins_bt>;
pinctrl-1 = <&usart3_idle_pins_bt>;
pinctrl-2 = <&usart3_sleep_pins_bt>;
uart-has-rtscts;
status = "okay";
bluetooth {
pinctrl-names = "default";
pinctrl-0 = <&btreg0>;
compatible = "brcm,bcm43438-bt";
max-speed = <3000000>;
vbat-supply = <&v3v3>;
vddio-supply = <&v3v3>;
};
};
&sdmmc3 {
arm,primecell-periphid = <0x10153180>;
pinctrl-names = "default", "opendrain", "sleep";
pinctrl-0 = <&sdmmc3_b4_wifi_pins_a>;
pinctrl-1 = <&sdmmc3_b4_od_wifi_pins_a>;
pinctrl-2 = <&sdmmc3_b4_sleep_wifi_pins_a>;
non-removable;
st,neg-edge;
bus-width = <4>;
vmmc-supply = <&v3v3>;
mmc-pwrseq = <&wifi_pwrseq>;
#address-cells = <1>;
#size-cells = <0>;
keep-power-in-suspend;
status = "okay";
brcmf: bcrmf@1 {
reg = <1>;
compatible = "brcm,bcm4329-fmac";
};
};
ðernet0 {
status = "okay";
pinctrl-0 = <ðernet0_rgmii_pins_a>;
pinctrl-1 = <ðernet0_rgmii_sleep_pins_a>;
pinctrl-names = "default", "sleep";
phy-mode = "rgmii-id";
max-speed = <1000>;
phy-handle = <&phy0>;
mdio0 {
#address-cells = <1>;
#size-cells = <0>;
compatible = "snps,dwmac-mdio";
phy0: ethernet-phy@0 {
reg = <0>;
};
};
};
重新编译设备树make dtbs，此时设备树即可工作
将设备树和内核拷贝到tftpboot目录下
3.4.3查看节点
当上述的内核和设备树编译好之后，在保证摄像头接入的情况下，启动开发板之后就能够看到/dev/video0的节点
3.4.4执行应用程序拍照
#include <stdio.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <errno.h>
#include <linux/videodev2.h>
#include <sys/ioctl.h>
#include <stdlib.h>
#include <sys/mman.h>
#include <sys/select.h>
#include <sys/time.h>
#include <unistd.h>
#include <string.h>
typedef struct VideoBuffer {
void *start;
size_t length;
} VideoBuffer;
VideoBuffer *buffers;
int camera_device_open(const char * dev)
{
int fd;
//用阻塞模式打开摄像头设备
fd = open(dev,O_RDWR,0);
if(fd < 0){
printf("open %s is fail.\n",dev);
exit(EXIT_FAILURE);
}
return fd;
}
int init_camera_attribute(int fd)
{
int numBufs;
v4l2_std_id id;
struct v4l2_format fmt;
struct v4l2_requestbuffers req;
struct v4l2_buffer buf;
//检查当前视频设备支持的标准
ioctl(fd,VIDIOC_QUERYSTD,&id);
//设置视频捕获格式
memset(&fmt,0,sizeof(fmt));
fmt.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
fmt.fmt.pix.width = 640;
fmt.fmt.pix.height = 480;
fmt.fmt.pix.pixelformat = V4L2_PIX_FMT_YUYV;
// fmt.fmt.pix.field = V4L2_FIELD_INTERLACED;
if(ioctl(fd,VIDIOC_S_FMT,&fmt) == -1){
perror("set VIDIOC_S_FMT is fail");
exit(EXIT_FAILURE);
}
//分配内存
memset(&req,0,sizeof(req));
req.count = 4;
req.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
req.memory = V4L2_MEMORY_MMAP;
if(ioctl(fd,VIDIOC_REQBUFS,&req) == -1){
perror("set VIDIOC_REQBUFS is fail");
exit(EXIT_FAILURE);
}
//获取并记录缓存的物理空间
buffers = calloc(req.count,sizeof(*buffers));
for(numBufs = 0; numBufs < req.count; numBufs ++){
memset(&buf,0,sizeof(buf));
buf.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
buf.memory = V4L2_MEMORY_MMAP;
buf.index = numBufs;
//读取缓存
if(ioctl(fd,VIDIOC_QUERYBUF,&buf) == -1){
perror("set VIDIOC_REQBUFS is fail");
exit(EXIT_FAILURE);
}
// 转换成相对地址
buffers[numBufs].length = buf.length;
buffers[numBufs].start = mmap(NULL,buf.length,PROT_READ|PROT_WRITE,
MAP_SHARED,fd,buf.m.offset);
if(buffers[numBufs].start == MAP_FAILED){
perror("mmap is fail");
exit(EXIT_FAILURE);
}
// 放入缓存队列
if(ioctl(fd,VIDIOC_QBUF,&buf) == -1){
perror("set VIDIOC_QBUF is fail");
exit(EXIT_FAILURE);
}
}
return 0;
}
int start_capturing(int fd)
{
enum v4l2_buf_type type;
//开始采集数据
type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
if(ioctl(fd,VIDIOC_STREAMON,&type) == -1){
perror("start capturing is fail");
exit(EXIT_FAILURE);
}
return 0;
}
int build_picture(void *addr,int length)
{
FILE *fp;
static int num=0;
char picture_name[20];
sprintf(picture_name,"picture%d.yuv",num++);
fp = fopen(picture_name,"w");
if(fp == NULL){
perror("fail to open ");
exit(EXIT_FAILURE);
}
fwrite(addr,1,length,fp);
fclose(fp);
return 0;
}
int read_image(int fd)
{
struct v4l2_buffer buf;
memset(&buf,0,sizeof(buf));
buf.type=V4L2_BUF_TYPE_VIDEO_CAPTURE;
buf.memory=V4L2_MEMORY_MMAP;
buf.index=0;
//读取缓存
if(ioctl(fd,VIDIOC_DQBUF,&buf) == -1){
perror("set VIDIOC_DQBUF is fail");
exit(EXIT_FAILURE);
}//将数据存为图片
build_picture(buffers[buf.index].start,buffers[buf.index].length);
//重新放入缓存队列
if(ioctl(fd,VIDIOC_QBUF,&buf) == -1){
perror("reset VIDIOC_QBUF is fail");
exit(EXIT_FAILURE);
}
return 0;
}
int when_to_read(int fd)
{
int i=0;
for(i=0;i<6;i++)
{
fd_set rfds;
struct timeval tv;
int retval;
FD_ZERO(&rfds);
FD_SET(fd, &rfds);
tv.tv_sec = 2;
tv.tv_usec = 0;
retval = select(fd+1, &rfds, NULL, NULL, &tv);
if(retval == -1){
perror("select()");
exit(EXIT_FAILURE);
}else if(retval == 0){
printf("select is timeout\n");
}else{
read_image(fd);
}
}
return 0;
}
int stop_capturing(int fd)
{
enum v4l2_buf_type type;
//开始采集数据
type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
if(ioctl(fd,VIDIOC_STREAMOFF,&type) == -1){
perror("stop capturing is fail");
exit(EXIT_FAILURE);
}
return 0;
}
int uninit_camera(int fd)
{
int i;
for(i=0;i<4;i++){
if(-1 == munmap(buffers[i].start,buffers[i].length))
{
perror("munmap is fail");
exit(EXIT_FAILURE);
}
}
free(buffers);
close(fd);
return 0;
}
int main(int argc, const char *argv[])
{
int fd;
fd = camera_device_open(argv[1]);
init_camera_attribute(fd);
start_capturing(fd);
when_to_read(fd);
stop_capturing(fd);
uninit_camera(fd);
return 0;
}
编译之后arm-linux-gnueabihf-gcc ov5640_camera_app.c -o ov5640_camera_app，
执行./ov5640_camera_app /dev/video0
就能够拍摄出来照片了 picture0.yuv - picture5.yuv
3.4.5查看图片
上述的命令在开发板的终端执行完之后，得到了picturex.yuv但是这个图片不能直接打开，
因为没有按照图片的格式来存储，这个文件中存储的是图像的原始数据，如果想查看需
要在Ubuntu上安装如下的工具：
sudo apt-get install ffmpeg
当你安装完这个工具有在Ubuntu上执行
ffplay -pixel_format yuyv422 -video_size 640*480 picture5.yuv
1828
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
