事件过程链EPC入门指南，附5张模板案例！

EPC作为一种结构化的方法，能够精确地描述业务流程中的事件、功能以及它们之间的逻辑关系，不仅为业务流程提供了可视化的方式，还支持对流程进行分析、模拟和优化。通过EPC，管理人员能清晰地看到流程的全貌，从而发现潜在的问题和改进机会。同时，EPC还提供了一种通用的语言，使跨部门和跨组织之间的沟通变得更加容易和高效。

这篇文章主要从EPC的概念、基本元素、绘制方法和大家在日常工作中实操的真实案例出发，为大家全方位解读EPC，希望对大家有帮助。

一、EPC事件过程链简介

EPC（Event-Driven Process Chain，事件驱动过程链）是一种用于企业内部业务过程建模和分析的方法，它由德国计算机科学家August-Wilhelm Scheer教授在20世纪90年代初提出，并在SAP公司中得到了广泛应用。

EPC是一种图形化的建模语言，它通过将业务过程中的静态资源（如系统、组织、数据等）组织在一起形成一个动态模型，以完成特定的任务或流程。

二、EPC的基本元素

EPC包含多种组件，其中较为常见且标准化程度较高的有事件、功能、逻辑连接，其他组件在不同工具中有细微差别。

1、事件（Event）

事件表示系统中发生的动作或状态变化，是触发业务过程流转的起点或节点，它通常用六边形表示。

事件可以是内部产生的，如用户提交订单、库存达到警戒线等；也可以是外部触发的，如接收到客户请求、市场变化等。

事件通常是主谓结构，比如订单到达、成本计算完成等。

2、功能（Function）

功能表示对事件的响应，即对事件进行处理的操作或活动，它是业务过程中的核心执行单元。功能实现了业务过程的具体操作，是业务逻辑的具体体现，它通常用圆角矩形表示。

功能可以由组织单元中的成员（如员工、部门）执行，也可以由系统自动完成（如通过软件应用）。

功能的描述通常用动宾短语表示，如输入订单、计算成本，避免使用模糊的单个动词表示。

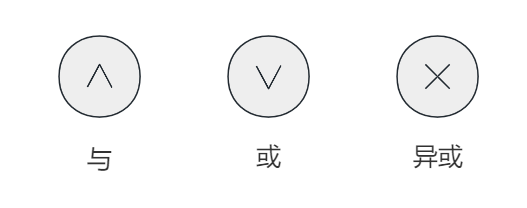

3、逻辑节点（Logical Node）

逻辑节点包括：“与”（ANG）节点、“或”（OR）节点、异或（XOR）节点。

1）“与”节点（AND Node）：所有输入分支都必须执行后才能继续。

2）“或”节点（OR Node）：任意一个输入分支执行后就可以继续。

3）“异或”节点（XOR Node）：只能有一个输入分支被执行后才能继续。

4、数据/信息（Information Resource）

信息表示完成功能时所需要的数据信息，它们既可以是功能的输入，也可以是功能的输出，它在业务过程中扮演着重要的角色，传递着必要的数据和信息，确保功能的正确执行和流程的顺畅进行。它通常用矩形表示。

5、连接线（Connection Line）

用于表示事件、功能和逻辑节点之间的连接关系。箭头表示流程的方向。

6、组织单元（Organization Unit）

组织单元表示负责执行功能或任务的组织结构或成员，如部门、团队或个人。在EPC模型中，组织单元被明确标识出来，以便了解哪些功能或任务由哪些组织单元负责执行。

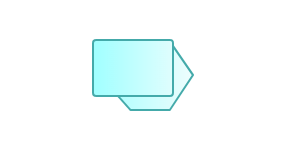

7、流程路径（Process Path）

流程路径表达流程之间的连接关系。

8、系统（System）

承载某一流程的信息系统。

三、EPC的构建原则

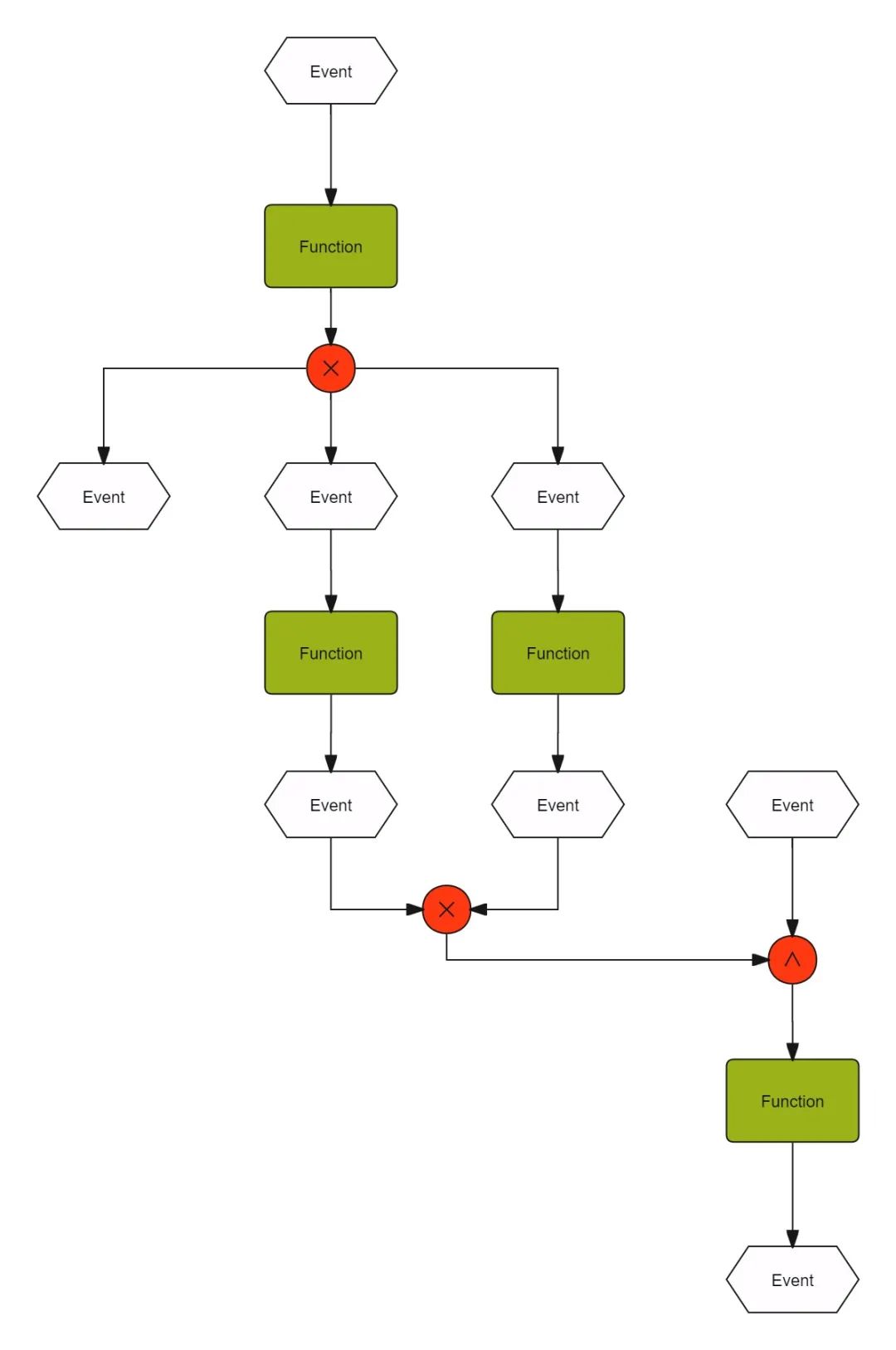

1、事件-功能-事件：EPC模型通常遵循事件-功能-事件的结构，即一个事件触发了一个功能，而该功能的完成又会引发下一个事件。

2、闭环结构：EPC模型通常构成闭环结构，意味着从开始事件到结束事件，形成一个完整的业务流程。

点击查看模板高清原图https://www.processon.com/view/60057106762131040d602bfc

四、EPC的应用

EPC在多个行业和场景都有使用的空间和价值，接下来列举几种：

1、流程优化：EPC模型可以帮助企业识别流程中的瓶颈和无效活动，从而进行优化。

2、决策支持：通过模拟不同的业务场景，EPC模型可以为管理层提供决策支持。

3、培训和文档：EPC模型可以用作培训材料，帮助员工理解业务流程。

4、系统集成：EPC模型还可以作为系统集成的依据，指导不同IT系统的连接和交互。

五、如何用ProcessOn绘制EPC图？

EPC的绘制方法，从前期的准备到最后完成，共分5步，以下是详细操作步骤。

Step1：明确要建模的业务流程的具体范围，确定建模的目的，比如流程优化、问题识别等。

Step2：确定关键元素。找出流程中的重要事件，包括开始事件、结束事件以及中间事件；明确完成流程所需的各项功能或任务；确定事件和功能之间的逻辑关系等。

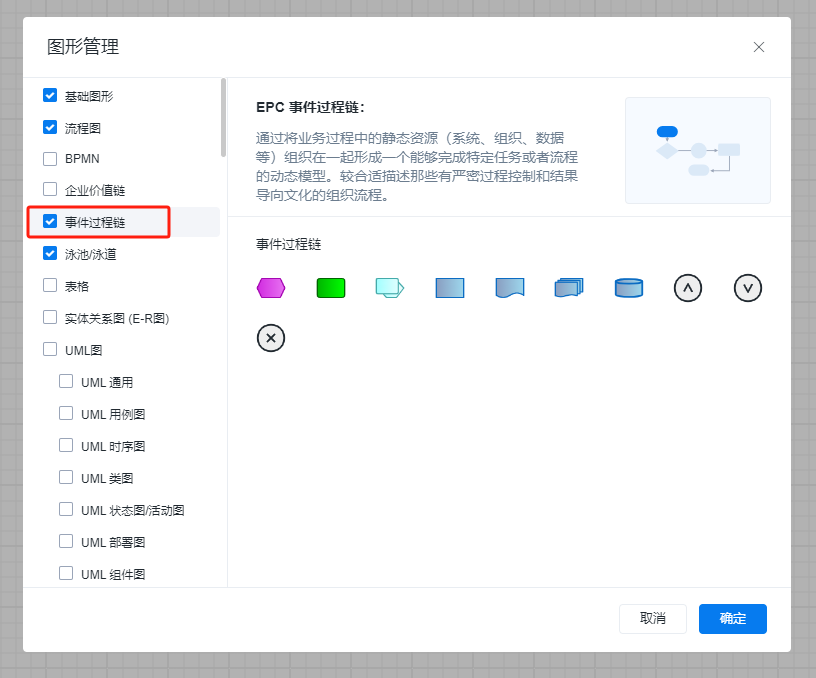

Step3：新建一张流程图，在左下角【更多图形】中勾选【事件过程链】，把相关图形添加到图形库。

Step4：绘制初步模型。根据收集的信息和确定的关键元素，设计模型的布局；使用相应的图形符号表示事件、功能和逻辑节点。

Step5：审查和完善。团队成员之间进行审查，检查是否有遗漏或错误，然后根据反馈进行必要的调整和修改。

六、EPC用户模板案例

接下来分享几张EPC的用户案例，帮助大家打通融合前面的信息，帮助大家快速高效的掌握EPC图的绘制，一起来验证一下学习效果吧~

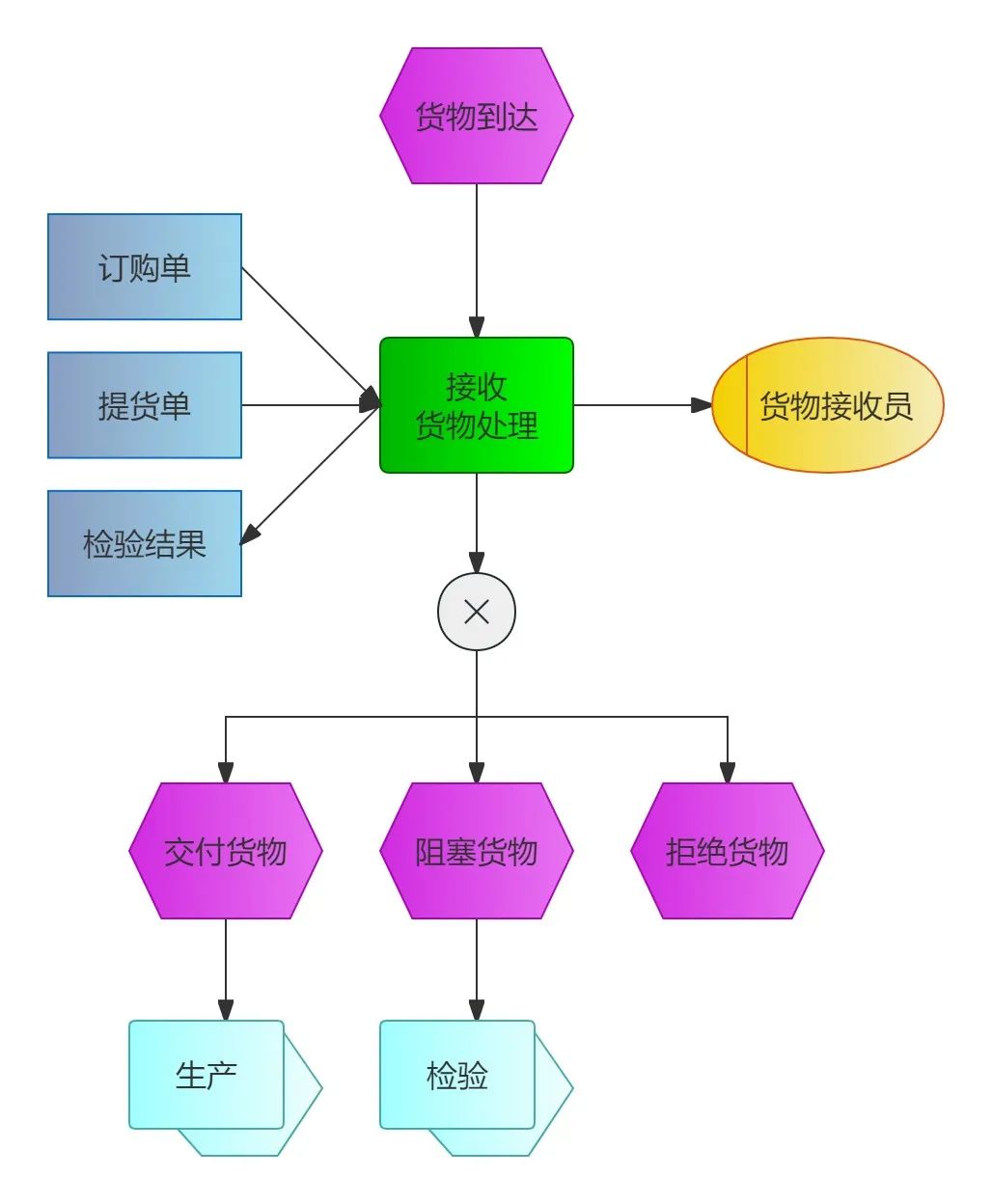

1、货物接收处理EPC

点击查看模板高清原图https://www.processon.com/view/66c5c76f2515964e0bc4dda5

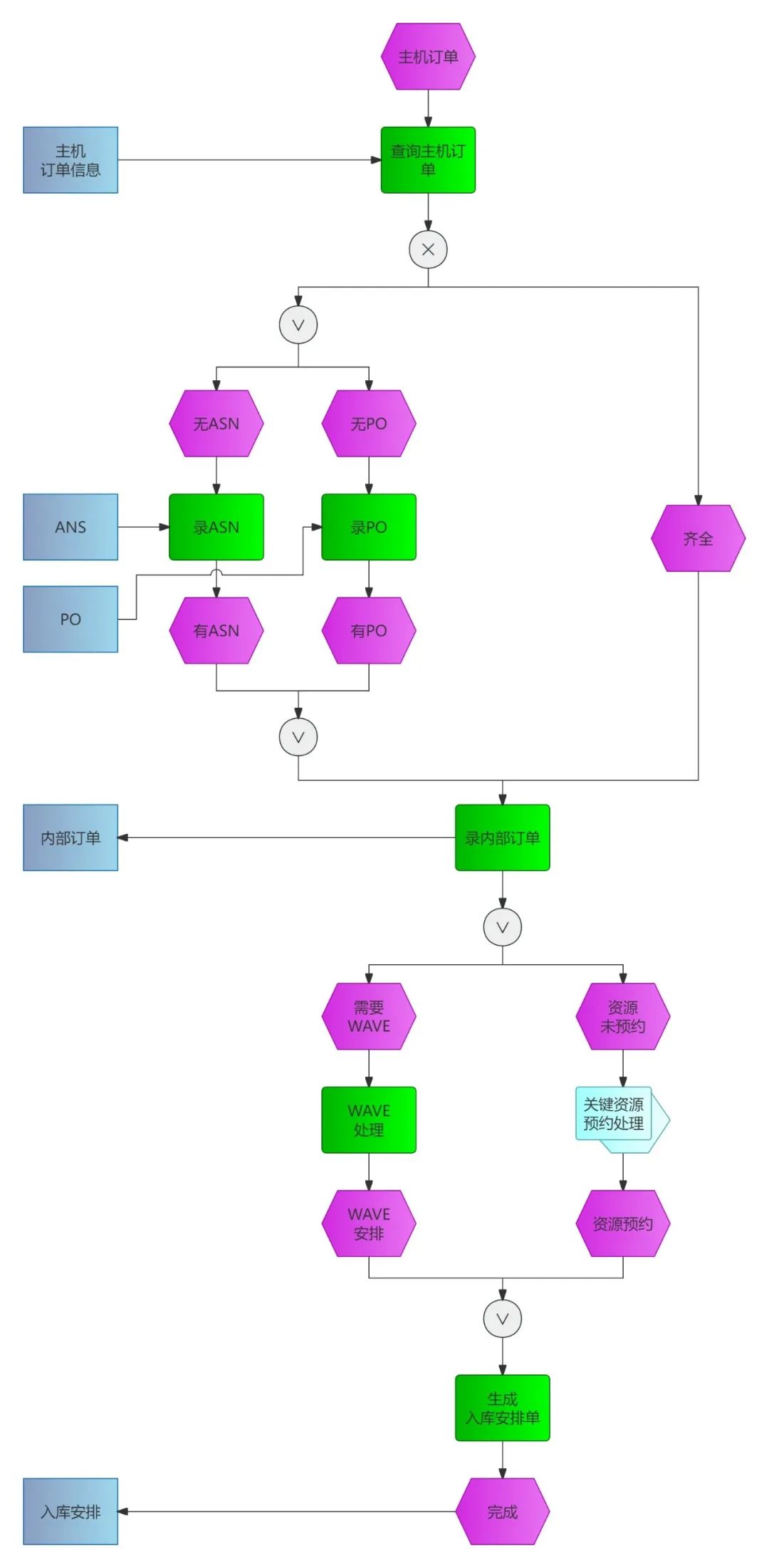

2、入库订单处理EPC

点击查看模板高清原图https://www.processon.com/view/66c5ca2f80d3552cffb9c731

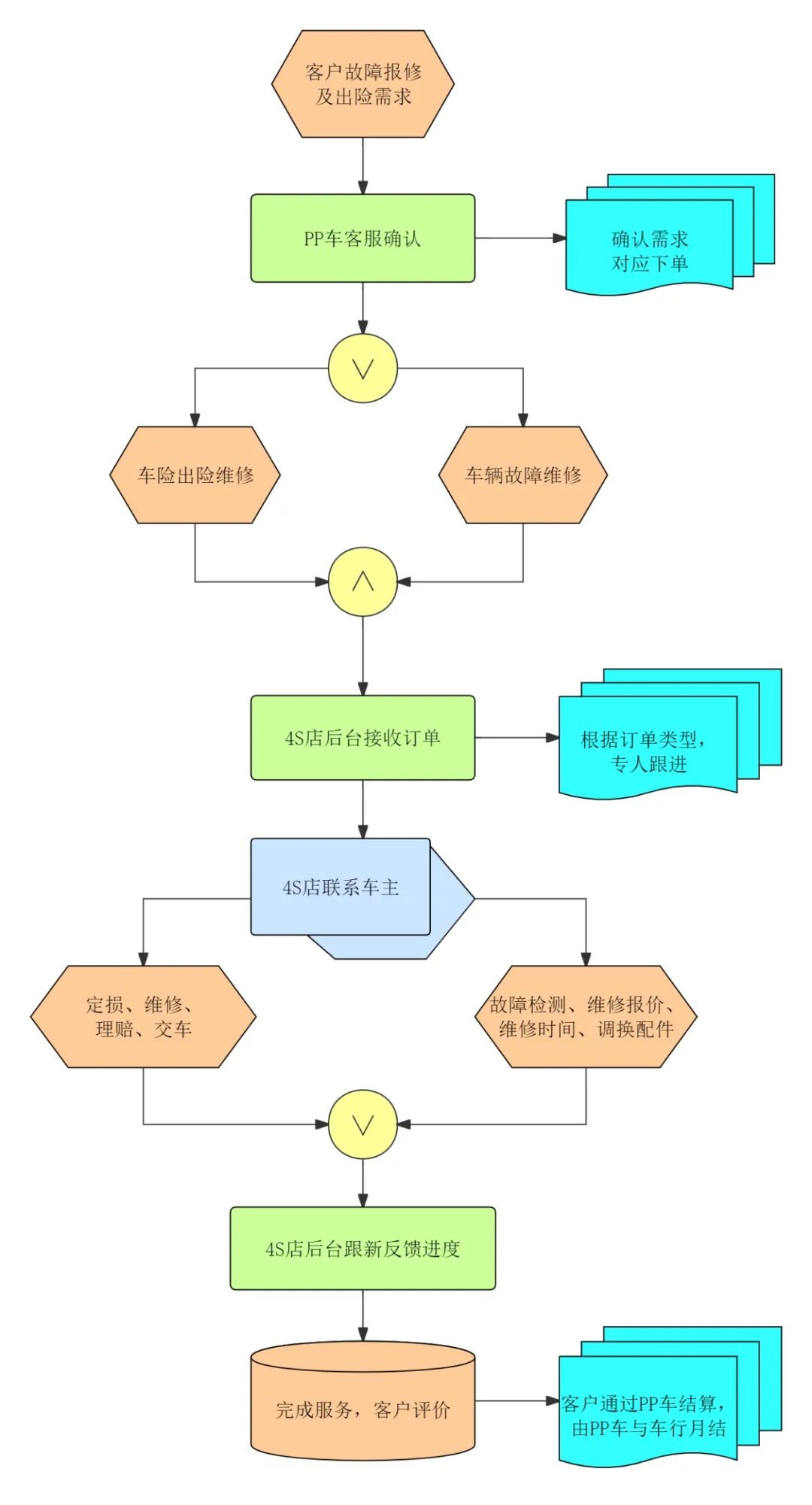

3、推修流程EPC图

点击查看模板高清原图https://www.processon.com/view/55d04769e4b014d9c57a1ee2

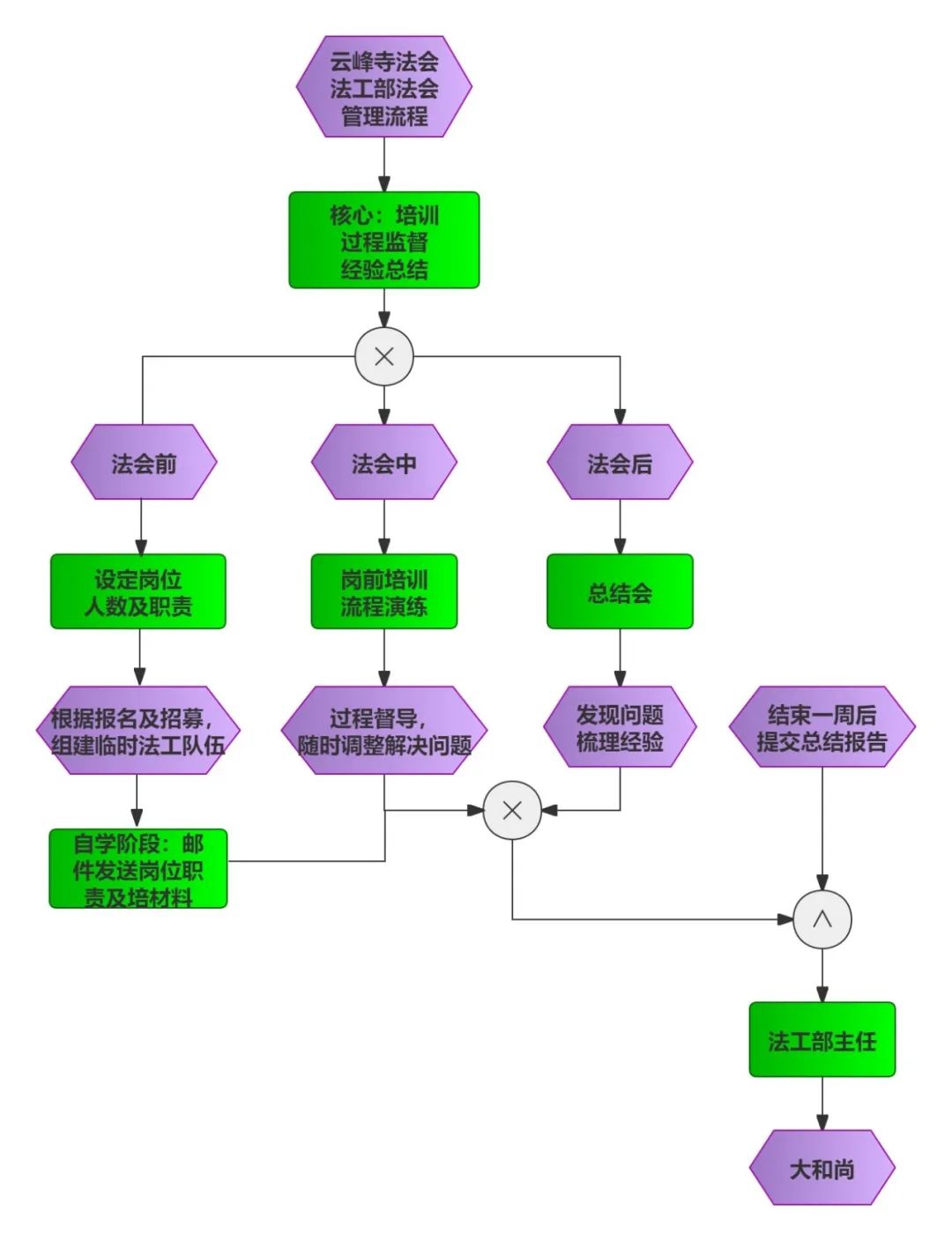

4、XXX管理流程EPC

点击查看模板高清原图https://www.processon.com/view/556d243ee4b0546a904b987d

通过本文的介绍，我们不仅了解了EPC的基本信息和它在现代企业管理中的重要性，还学习了它的绘制方法。

EPC作为一种强大的图形化建模工具，为业务流程的描述、分析和优化提供了清晰的视角。它不仅帮助企业识别和解决流程中的瓶颈问题，还能促进跨部门之间的沟通与协作，最终推动企业的整体效率和竞争力的提升。
