1. 引言
STM32F103C8T6是一款基于ARM Cortex-M3内核的32位高性能微控制器,广泛应用于嵌入式系统开发。它具有低功耗、高性能、丰富的外设接口等特点,非常适合初学者学习和实践。本文将介绍STM32F103C8T6的基本知识,并通过一个简单的LED流水灯实例,帮助读者快速入门。
2. STM32F103C8T6简介
2.1 基本特性
核心:ARM Cortex-M3处理器,工作频率最高72MHz。
存储器:64KB Flash存储器,20KB SRAM。
时钟:支持多种时钟源,包括内部高速时钟(8MHz)、外部高速时钟(12MHz)等。
外设:支持多种通信接口(如SPI、I2C、USART等)、定时器、ADC、DAC等。
低功耗:多种低功耗模式,适合电池供电的应用。
2.2 引脚功能
STM32F103C8T6采用LQFP48封装,具有48个引脚,每个引脚可以配置为多种功能,如GPIO、ADC输入、定时器输出等。以下是部分引脚的功能说明:
PA0-PA15:通用I/O,支持多种外设功能。
PB0-PB15:通用I/O,支持多种外设功能。
PC0-PC15:通用I/O,支持多种外设功能。
PD0-PD15:通用I/O,支持多种外设功能。
其他引脚:包括电源引脚、时钟引脚、复位引脚等。
3. 开发环境搭建
3.1 硬件准备

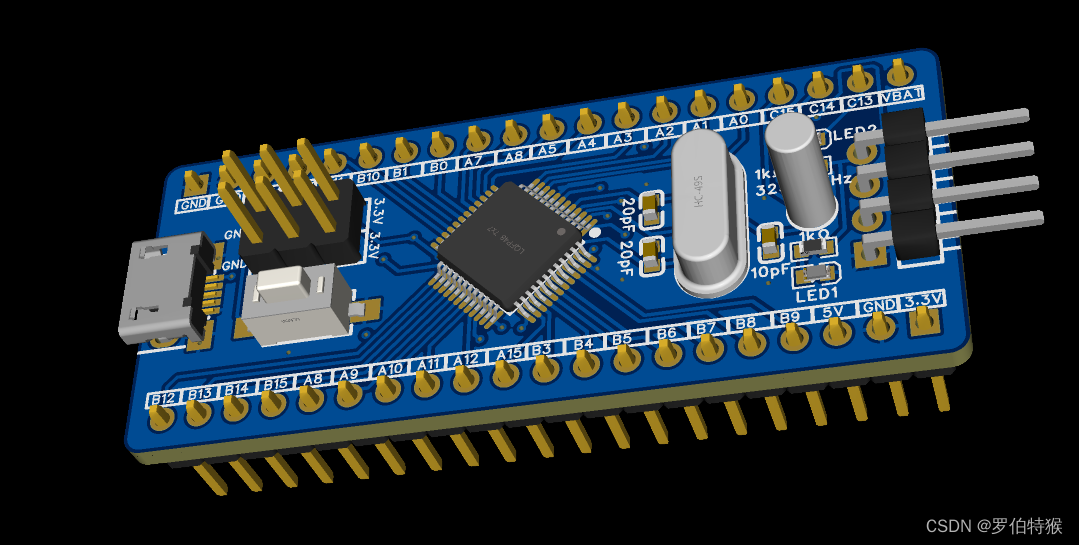

STM32F103C8T6开发板
USB转串口模块(用于程序下载)
电脑(安装开发工具)
3.2 软件安装
Keil MDK-ARM:一款集成开发环境,支持STM32的开发。
ST-Link驱动:用于通过USB将程序下载到STM32开发板。
STM32CubeMX:一款图形化配置工具,用于快速配置STM32的外设和时钟。
4. GPIO(通用输入输出)操作
GPIO是STM32的基本功能之一,用于控制外部设备(如LED、按键等)。以下是GPIO的基本操作步骤:
4.1 GPIO模式配置
GPIO可以配置为以下几种模式:
-
输入模式(浮空、上拉、下拉)
-
输出模式(推挽、开漏)
-
复用功能模式(如定时器输出、通信接口等)
4.2 GPIO初始化
通过配置寄存器来初始化GPIO,设置其模式和输出状态。以下是GPIO初始化的步骤:
-
使能GPIO时钟。
-
配置GPIO模式(输入/输出/复用功能)。
-
配置GPIO输出类型(推挽/开漏)。
-
配置GPIO输出速度。
4.3 GPIO读写操作
读取GPIO状态:通过读取GPIO输入数据寄存器获取引脚状态。
设置GPIO输出:通过设置GPIO输出数据寄存器控制引脚输出。
5. 点亮第一个LED流水灯
5.1 硬件连接
将LED连接到STM32的GPIO引脚上,例如PA0-PA7。每个LED需要串联一个限流电阻(通常为220Ω)。
5.2 软件实现
以下是点亮LED流水灯的步骤:
5.2.1 配置GPIO
#include "stm32f10x.h" // 包含STM32F103C8T6的头文件
void GPIO_Init(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
// 使能GPIOA时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
// 配置PA0-PA7为推挽输出模式
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3 |
GPIO_Pin_4 | GPIO_Pin_5 | GPIO_Pin_6 | GPIO_Pin_7;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; // 推挽输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; // 输出速度50MHz
GPIO_Init(GPIOA, &GPIO_InitStructure);
}
5.2.2 实现流水灯效果
void Delay(void)
{
for (int i = 0; i < 500000; i++);
}
int main(void)
{
GPIO_Init(); // 初始化GPIO
while (1)
{
// 流水灯效果
GPIO_SetBits(GPIOA, GPIO_Pin_0);
Delay();
GPIO_ResetBits(GPIOA, GPIO_Pin_0);
GPIO_SetBits(GPIOA, GPIO_Pin_1);
Delay();
GPIO_ResetBits(GPIOA, GPIO_Pin_1);
GPIO_SetBits(GPIOA, GPIO_Pin_2);
Delay();
GPIO_ResetBits(GPIOA, GPIO_Pin_2);
GPIO_SetBits(GPIOA, GPIO_Pin_3);
Delay();
GPIO_ResetBits(GPIOA, GPIO_Pin_3);
GPIO_SetBits(GPIOA, GPIO_Pin_4);
Delay();
GPIO_ResetBits(GPIOA, GPIO_Pin_4);
GPIO_SetBits(GPIOA, GPIO_Pin_5);
Delay();
GPIO_ResetBits(GPIOA, GPIO_Pin_5);
GPIO_SetBits(GPIOA, GPIO_Pin_6);
Delay();
GPIO_ResetBits(GPIOA, GPIO_Pin_6);
GPIO_SetBits(GPIOA, GPIO_Pin_7);
Delay();
GPIO_ResetBits(GPIOA, GPIO_Pin_7);
}
}
6. 调试与优化
6.1 调试方法
-
使用ST-Link下载程序到开发板。
-
检查硬件连接是否正确。
-
使用调试工具(如Keil的调试功能)检查程序运行状态。
6.2 优化建议
-
使用定时器实现更精确的延时。
-
优化代码结构,提高可读性和可维护性。
-
使用中断或其他高级功能实现更复杂的逻辑。
7. 总结
通过本文的学习,读者可以掌握STM32F103C8T6的基本知识,并通过点亮LED流水灯的实例,初步了解STM32的开发流程。STM32F103C8T6是一款功能强大的微控制器,适合初学者学习和实践。希望本文能帮助读者快速入门STM32开发。
