引言

系统时钟是嵌入式系统中不可或缺的一部分，广泛应用于工业控制、智能家居、物联网等领域。STM32F103C8T6（俗称“最小系统板”）是一款基于 ARM Cortex-M3 内核的微控制器，具有高性能、低功耗和丰富的外设资源，非常适合用于实现系统时钟功能。本文将详细介绍如何利用 STM32F103C8T6 设计并实现一个功能完善的系统时钟，包括时间显示、时间调整、闹钟功能和时间校准等。

硬件设计

1. STM32F103C8T6 简介

STM32F103C8T6 是意法半导体（STMicroelectronics）推出的一款 32 位 ARM Cortex-M3 微控制器，具有以下特点：

主频最高 72MHz
内置 64KB Flash 和 20KB SRAM
支持多种通信接口（如 UART、SPI、I2C）
内置定时器、ADC 和 DAC
支持低功耗模式

2. 硬件连接

为了实现系统时钟功能，需要以下硬件组件：

STM32F103C8T6 开发板
LCD 显示屏（如 1602 或 OLED）
按键模块（用于时间调整）
时钟晶振（12MHz）
备用电池（可选，用于掉电后保持时间）

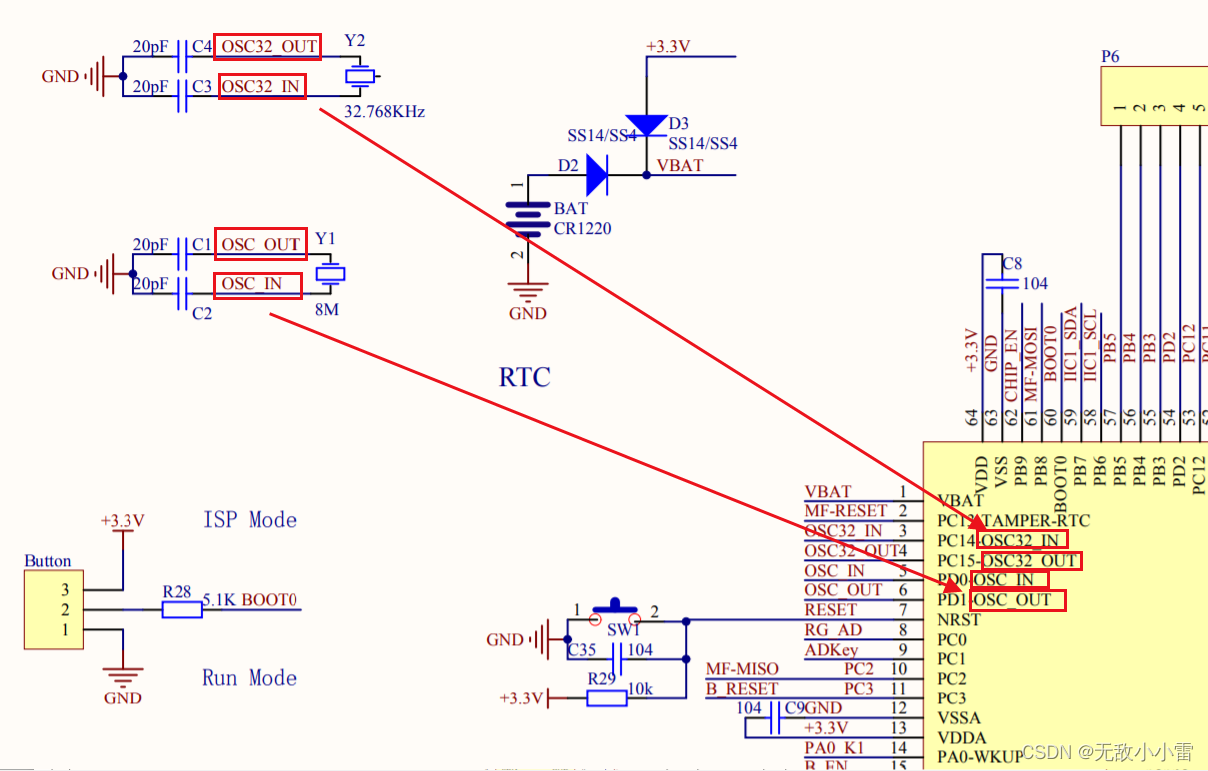

硬件连接如下：

LCD 显示屏通过 I2C 或并行接口连接到 STM32
按键模块连接到 GPIO 引脚
时钟晶振连接到 STM32 的 OSC_IN 和 OSC_OUT 引脚
备用电池连接到 RTC（实时时钟）模块（如果使用）

软件设计

1. 开发环境

使用 STM32CubeMX 进行硬件配置，生成初始化代码，然后在 Keil uVision 或 STM32CubeIDE 中进行编程。

2. 时钟源配置

STM32F103C8T6 的时钟系统包括多个时钟源：

HSI（高速内部时钟，8MHz）
HSE（高速外部时钟，12MHz）
LSI（低速内部时钟，40kHz）
LSE（低速外部时钟，32.768kHz，用于 RTC）

为了实现高精度的时间计时，通常使用 LSE 晶振（32.768kHz）作为 RTC 的时钟源。

3. RTC 配置

RTC（实时时钟）模块用于记录时间，配置步骤如下：

启用 LSE 晶振
配置 RTC 时钟源为 LSE
初始化 RTC，设置初始时间
启用 RTC 中断（可选，用于定时更新显示）

4. LCD 显示

使用 LCD 显示屏显示当前时间，可以使用 1602 LCD 或 OLED 屏幕。通过 GPIO 或 I2C 接口与 STM32 进行通信。

5. 按键处理

按键模块用于调整时间，通常包括以下功能：

设置年、月、日、时、分、秒
启动/停止闹钟
校准时间

功能实现

1. 时间显示

通过 RTC 获取当前时间，并在 LCD 上显示。显示格式为：YYYY-MM-DD HH:MM:SS。

2. 时间调整

通过按键调整时间：

按键 1：进入设置模式
按键 2：切换设置项（年、月、日、时、分、秒）
按键 3：增加当前设置项的值
按键 4：保存并退出设置模式

3. 闹钟功能

设置闹钟时间，当当前时间与闹钟时间匹配时，触发闹钟事件（如蜂鸣器报警）。

4. 时间校准

由于晶振可能存在误差，可以通过按键或外部信号对时间进行校准。

代码实现

以下是基于 STM32F103C8T6 的系统时钟代码实现。

1. 主程序

#include "main.h"
#include "stm32f10x.h"
#include "lcd.h"
#include "rtc.h"
#include "key.h"

void SystemClock_Config(void);
static void MX_GPIO_Init(void);
static void MX_RTC_Init(void);

int main(void)
{
    HAL_Init();
    SystemClock_Config();
    MX_GPIO_Init();
    MX_RTC_Init();
    LCD_Init();
    Key_Init();

    while (1)
    {
        Key_Scan();
        Display_Time();
        HAL_Delay(100);
    }
}

3.按键处理

void Key_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStruct = {0};

    __HAL_RCC_GPIOA_CLK_ENABLE();

    HAL_GPIO_WritePin(GPIOA, KEY1_Pin | KEY2_Pin | KEY3_Pin | KEY4_Pin, GPIO_PIN_RESET);

    GPIO_InitStruct.Pin = KEY1_Pin | KEY2_Pin | KEY3_Pin | KEY4_Pin;
    GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
    GPIO_InitStruct.Pull = GPIO_PULLUP;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
}

void Key_Scan(void)
{
    static uint8_t key_state = 0;
    uint8_t key = 0;

    if (HAL_GPIO_ReadPin(KEY1_Pin) == GPIO_PIN_RESET)
    {
        HAL_Delay(20);
        if (HAL_GPIO_ReadPin(KEY1_Pin) == GPIO_PIN_RESET)
        {
            key = 1;
        }
        while (HAL_GPIO_ReadPin(KEY1_Pin) == GPIO_PIN_RESET);
    }

    if (key != 0)
    {
        switch (key)
        {
            case 1:
                // 进入设置模式
                break;
            case 2:
                // 切换设置项
                break;
            case 3:
                // 增加当前设置项
                break;
            case 4:
                // 保存并退出
                break;
        }
    }
}

4.显示时间

void Display_Time(void)
{
    RTC_TimeTypeDef sTime;
    RTC_DateTypeDef sDate;

    HAL_RTC_GetTime(&hrtc, &sTime, RTC_FORMAT_BCD);
    HAL_RTC_GetDate(&hrtc, &sDate, RTC_FORMAT_BCD);

    char time_str[17];
    sprintf(time_str, "%04d-%02d-%02d %02d:%02d:%02d",
            2000 + sDate.Year,
            sDate.Month,
            sDate.Date,
            sTime.Hours,
            sTime.Minutes,
            sTime.Seconds);

    LCD_ShowString(0, 0, time_str);
}
