本文详述了使用LS-Dyna进行塑性材料冲击破碎仿真的全过程，包括模型构建、材料定义、单元算法设定、无状态方程、相关定义赋予、连接关系设置、边界与载荷条件、求解设置以及最终结果展示。重点在于材料的分段线性塑性定义和接触表面的处理。
一、模型构建
本文采用壳体网格进行仿真，为节约计算量，下方墙体设置为单一单元，上方冲击板与墙体呈45°。
图1
二、材料定义

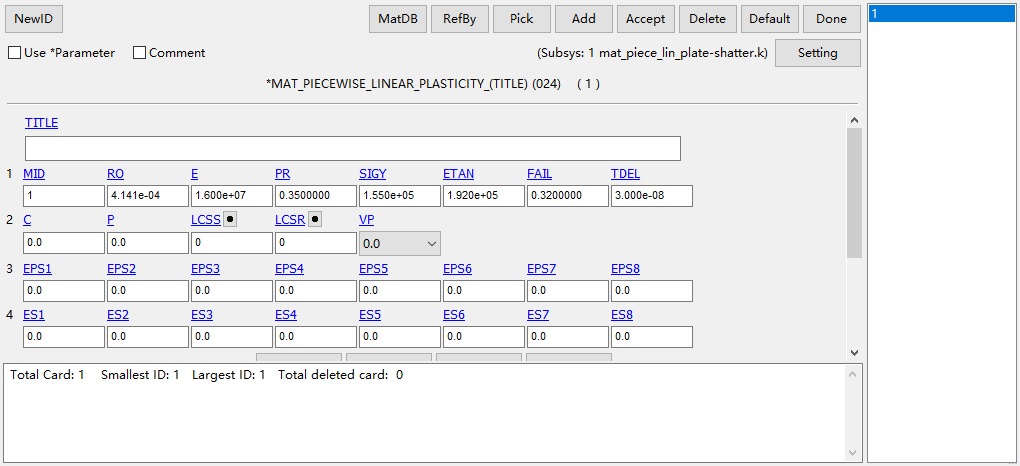

本文重点在于材料的定义，使用关键字*MAT_PIECEWISE_LINEAR_PLASTICITY分段线性塑性进行定义，具体设置如图2所示；
图2
三、单元算法定义
采用关键字*SECTION_SHELL针对壳体进行单元算法和厚度定义定义，更改厚度为0.125，具体设置如图3所示；
图3
四、状态方程
无状态方程定义。
五、相关定义赋予
将定义好的材料以及单元算法赋予给对应part，如图4所示；
