VCC、VDD、VEE、VSS、GND电源符号

VCC（Volt Current Condenser）

        VCC在电路中表示为电路的电源电压或供电电压。VCC与GND之间的电压差决定了电流的流向和大小。

        作用是在电路设计中需要合理选择VCC的电压值，并确保其稳定性，以保证电路正常工作。

VDD（Voltage Drain Drain）

        VDD在电路中表示为器件内部的工作电压。

        作用是通常用于为单极器件如MOS晶体管电路提供正电源。

VEE（Voltage EE）

        VEE在电路中表示为负电源电压。

        作用是为某些电子元件或集成电路提供必要的负电压。

VSS（Voltage Source Supply）

       VSS在电路中表示为源极到源极的电压或特定于某些集成电路（如CMOS）的接地电压。它不是传统意义上的电源电压，而是作为源级引脚之间或源级与地之间的电压参考点。

        作用是在电路中为电流提供回流的路径，确保电路中的电流能够正常循环，从而使电路能够稳定工作。

GND（Ground）

        GND在电路中表示为“地”，是电路的参考电位点，通常定义为0伏特。

        作用是为电压和信号的基准，帮助电路中的各个部分相互比较和测量。GND还起到保护设备、减少电磁干扰和稳定电路工作状态的作用。

        在电子设备中，GND并不一定是真正的大地，而是通过导线连接到设备内部的某个公共电位点。在复杂系统中，可能会有多个GND，需要适当处理以确保系统稳定运行。

在电路中，由VCC和GND作为整体电路的电源正负极，由VDD和VSS为局部电路的电源正负极。理论上VCC大于VDD。

还有情况是：

        VSS表示连接到场效应管的源极(S)的电源。

        VDD表示连接到场效应管的漏极(D)的电源。

        VEE表示连接到三极管发射极(E)的电源。

        VCC表示连接到三极管集电极(C)的电源。

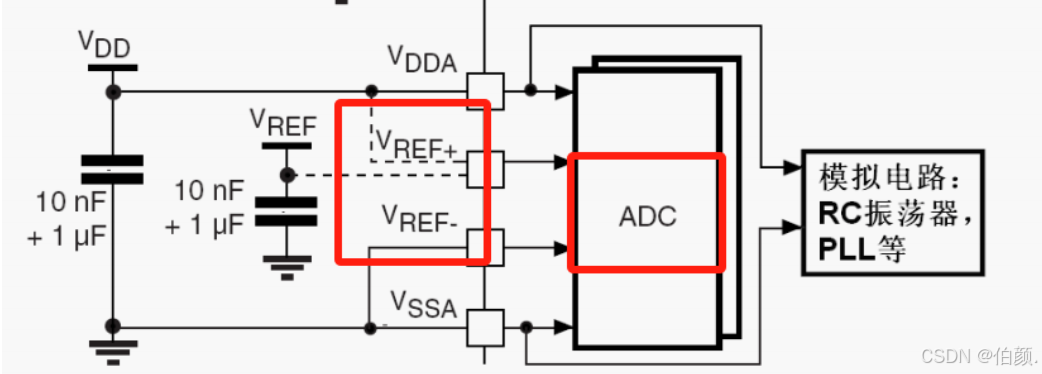

VREF(Voltage Reference)参考电压或基准电压，一般是用在ADC里用来当基准数的。

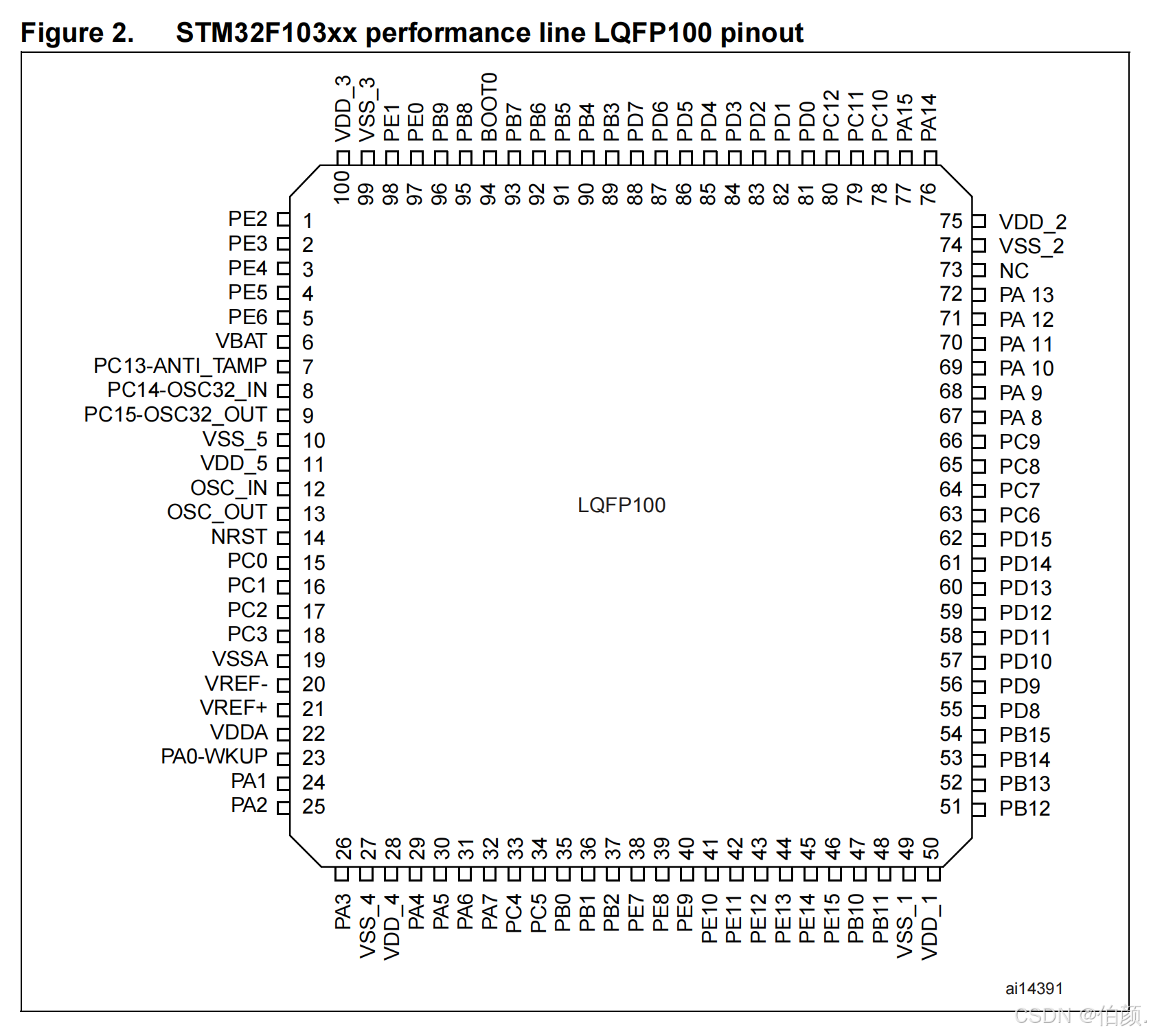

VSSA和VDDA，A就是模拟Analog，而D就是Digital数字。

VBUS (Voltage Bus)

        它代表USB总线上的电源电压，通常为5V(具体看USB的版本)。如果电路就靠USB供电,那么VBUS差不多就等同于VCC了。

VBAT (Voltage of Battery)

        电池的电源电压。

AGND (Analog Ground)

        在电路中代表模拟地，是专门为模拟电路部分提供的接地参考点。

DGND (Digital Ground)

        在电路中代表数字地，是专门为数字电路部分提供的接地参考点。
————————————————
