Ray的部署及测试

实验选题

本次实验选择与Ray相关的部署、测试、分析、评价。将使用矩阵乘法的并行计算作为测试任务。

计算类性能指标

1. 执行时间：任务完成所需的实际时间。执行时间越短，任务执行速度越快，性能越好。
2. 吞吐量：任务在单位时间内完成的工作量。通常以任务数量、操作次数、计算量等指标来衡量。较高的吞吐量表示任务能够以较快的速度处理更多的工作
3. 并行度：任务在并行环境中利用的计算资源数量。并行度较高表示任务能够有效地利用多核处理器或分布式计算资源，从而提高性能。
4. 资源利用率：任务对计算资源的利用效率。资源利用率高表示任务能够充分利用计算资源，避免资源闲置或浪费。
5. 扩展性：任务在增加计算资源（如CPU核心、节点数等）时，性能能否线性或接近线性地提升。较好的扩展性表示任务能够有效地适应更大规模的计算环境。

选取执行时间与吞吐量作为测试指标。

执行时间越短，任务执行速度越快，说明计算性能越好，而吞吐量能反映系统在处理大量任务时的总体速率，是并行运算的重要指标。所以选择这两个指标来衡量并行计算性能。

假设一个$n\times n$大小的矩阵，使用的吞吐量计算公式为$\frac{n\times n}{任务运行时间}\times 10^{-4}$

ray的部署及测试

ray的单机版部署

安装pip

cd     #切换到根目录
sudo apt install pip

安装pytest-runner

pip install pytest-runner

安装ray(可能会失败，可以多尝试几次)

sudo apt-get update

sudo pip3 install -U ray

安装ray[default]

sudo pip3 install 'ray[default]'

至此ray的单机部署完成

ray的集群部署

运行以下指令创建head节点

ray start --head --port=6379 --include-dashboard=true --dashboard-host=0.0.0.0 --dashboard-port=8265

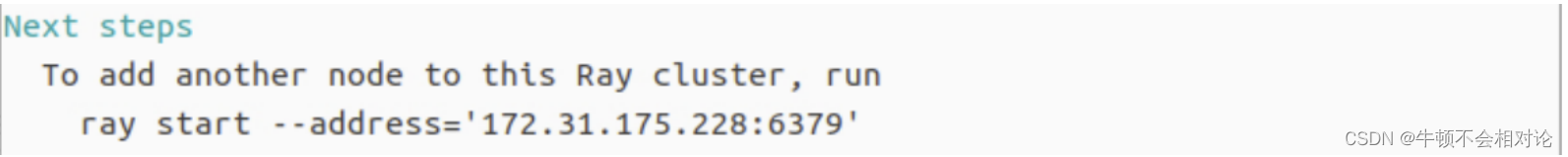

出现信息中含有：

这说明要创建从节点需要运行

ray start --address='172.31.175.228:6379'

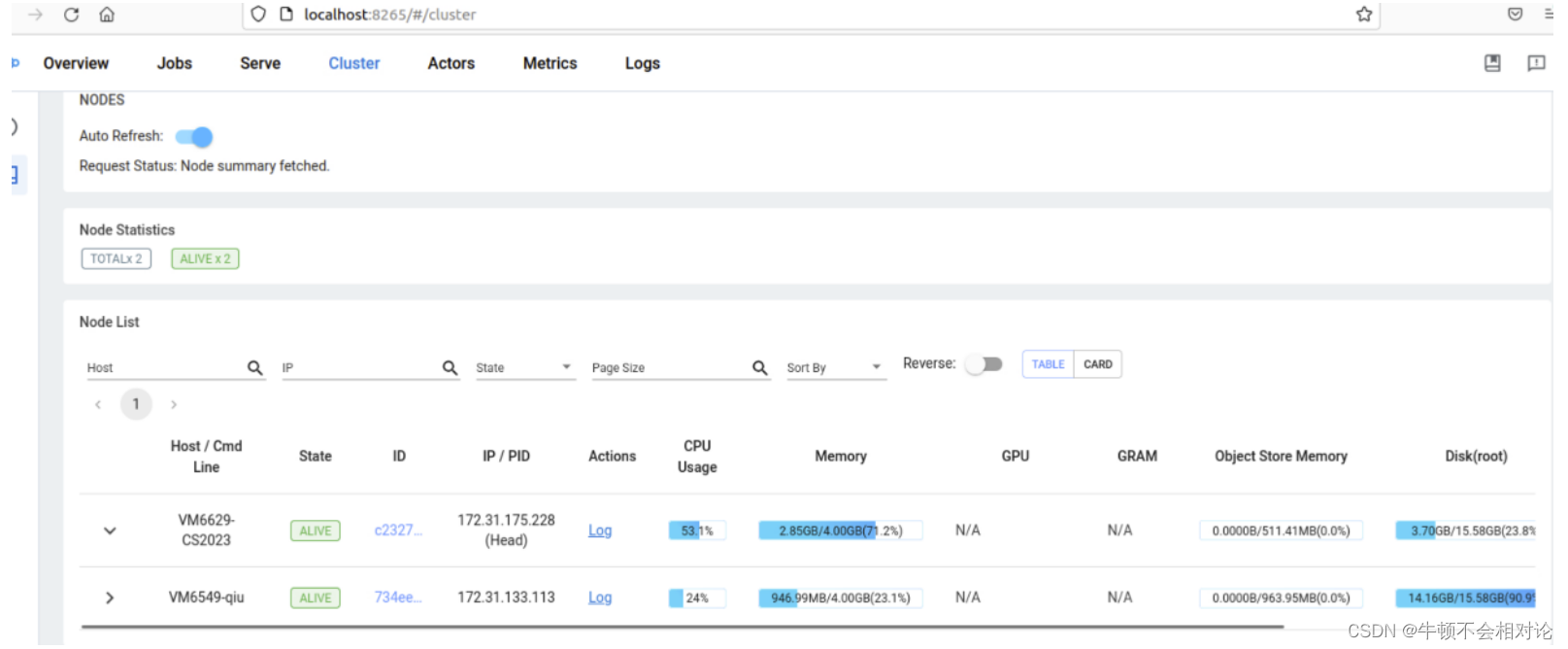

查看Ray Dashboard界面

可以在web看到当前Ray Dashboard界面，其中VM6629-CS2023为刚创建的头节点，VM6549-qiu是刚建立的从节点

测试ray集群是否可用

尝试python代码

import ray

ray.init(address = "172.31.175.228:6379")

@ray.remote
def hello():
    return "Hello"

@ray.remote
def world():
    return "world!"

@ray.remote
def hello_world(a, b):
    return a + " " + b

a_id = hello.remote()
b_id = world.remote()
c_id = hello_world.remote(a_id, b_id)

hello = ray.get(c_id)

print(hello)

运行：

python hello_world.py

结果如下：

说明ray的集群部署成功

基于Docker的Ray部署

安装Docker

sudo apt install docker.io

使用如下命令下载Docker镜像：

sudo docker pull rayproject/ray

在Docker中运行rayproject/ray

sudo docker run -it rayproject/ray

单机版ray的性能测试及优化

下面进行任务执行时间的测试及优化

选取矩阵乘法作为测试程序，在没有ray的情况下，测试程序为程序1：

import numpy as np
import time

def matrix_multiplication(matrix_a, matrix_b):
    # 获取矩阵 A 和 B 的维度
    rows_a, cols_a = matrix_a.shape
    rows_b, cols_b = matrix_b.shape

    # 确保矩阵可以相乘
    assert cols_a == rows_b

    # 创建一个用于存储结果的矩阵
    result = np.zeros((rows_a, cols_b))

    # 计算矩阵乘积
    for i in range(rows_a):
        for j in range(cols_b):
            for k in range(cols_a):
                result[i, j] += matrix_a[i, k] * matrix_b[k, j]

    return result

def generate_random_square_matrix(n):
    # 生成 n x n 的随机方阵
    matrix = np.random.randint(0, 1000, size=(n, n))
    return matrix

n = 100
matrix1 = generate_random_square_matrix(n)
matrix2 = generate_random_square_matrix(n)
tic = time.time()
matrix_multiplication(matrix1, matrix1)
duration = (time.time() - tic)
print("duration = "+ str(duration))

运行结果：

使用单机版ray，程序修改为并行计算的结构，程序2的代码如下：

import ray
import numpy as np
import time

ray.init()

@ray.remote
def multiply_row_column(row, column):
    # 计算矩阵的一行和一列的乘积
    return np.dot(row, column)

def parallel_matrix_multiplication(matrix_a, matrix_b):
    # 获取矩阵的维度
    rows_a, cols_a = matrix_a.shape
    rows_b, cols_b = matrix_b.shape

    # 确保矩阵可以相乘
    assert cols_a == rows_b

    # 创建一个存储结果的矩阵
    result = np.zeros((rows_a, cols_b))

    # 并行计算矩阵乘积
    for i in range(rows_a):
        for j in range(cols_b):
            # 提取矩阵的一行和一列
            row = matrix_a[i]
            column = matrix_b[:, j]

            # 在 Ray 上并行计算乘积
            result[i, j] = ray.get(multiply_row_column.remote(row, column))

    return result


def generate_random_square_matrix(n):
    # 生成 n x n 的随机方阵
    matrix = np.random.randint(0, 1000, size=(n, n))
    return matrix

n = 100
matrix1 = generate_random_square_matrix(n)
matrix2 = generate_random_square_matrix(n)
tic = time.time()
parallel_matrix_multiplication(matrix1, matrix1)
duration = (time.time() - tic)
print("duration = "+ str(duration))

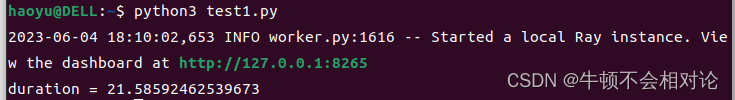

运行结果：

结果令人意想不到，使用并行计算之后，程序的运行时间暴涨，通过查阅资料，得知创建任务也需要一定的开销，程序2会创建$n^2$个任务，当$n=100$时任务的数量就是10000个，但每个任务实际上只执行了100个乘法运算（加法忽略），这说明任务创建的开销甚至比任务执行的开销还要大，导致了程序2的执行时间要远高于程序1。将调整，将并行计算的任务修改为程序3：

import ray
import numpy as np
import time
import string
#ray.init(object_store_memory = 1*1024*1024*1024, num_cpus = 4)
ray.init()

@ray.remote
def multiply_row(row, matrix_b):
    result = np.dot(row, matrix_b)
    return result

def parallel_matrix_multiply(matrix_a, matrix_b):
    # 将矩阵B转置，以便按行并行计算
    transposed_b = np.transpose(matrix_b)

    results = []
    for row_a in matrix_a:
        results.append(multiply_row.remote(row_a, transposed_b))

    # 获取并汇总所有并行计算的结果
    results = ray.get(results)

    # 将结果组合成最终的乘积矩阵
    result_matrix = np.vstack(results)

    return result_matrix

def generate_random_square_matrix(n):
    # 生成 n x n 的随机方阵
    matrix = np.random.randint(0, 1000, size=(n, n))
    return matrix

n = 100
matrix1 = generate_random_square_matrix(n)
matrix2 = generate_random_square_matrix(n)
tic = time.time()
parallel_matrix_multiply(matrix1, matrix1)
duration = (time.time() - tic)
print("duration = "+ str(duration))

运行结果如下

相较于程序2，程序3只会创建100个任务，且每个任务会执行10000个乘法运算，任务创建开销远小于任务开销，效果也是非常显著，程序3的运行速度是程序2的十几倍，程序1的2倍以上。并行计算任务的性能得到了极大的优化（远远大于20%）。

使用程序3进行任务运行时间和吞吐量的测试和分析

调整矩阵大小，任务执行时间和吞吐量如下：

矩阵大小	100	200	400	800	1000	1200
执行时间(s)	0.186	0.366	0.779	2.05	3.21	4.61
吞吐量	5.38	11.90	20.53	31.21	31.15	31.23

由数据可知，任务执行时间随着矩阵大小的增加而持续增加，吞吐量在矩阵较小时随矩阵大小的增加而增加，但当矩阵大于800时，吞吐量趋于恒定。分析其原因，可将程序运行时间分为矩阵运算时间和其他时间，矩阵较小时其他时间不可忽略，随着矩阵大小的增加，其他时间所占的比重越来越小，所以吞吐量增加，当矩阵大到一定程度时，其他时间可以忽略不计，吞吐量趋于恒定。

分布式ray性能测试

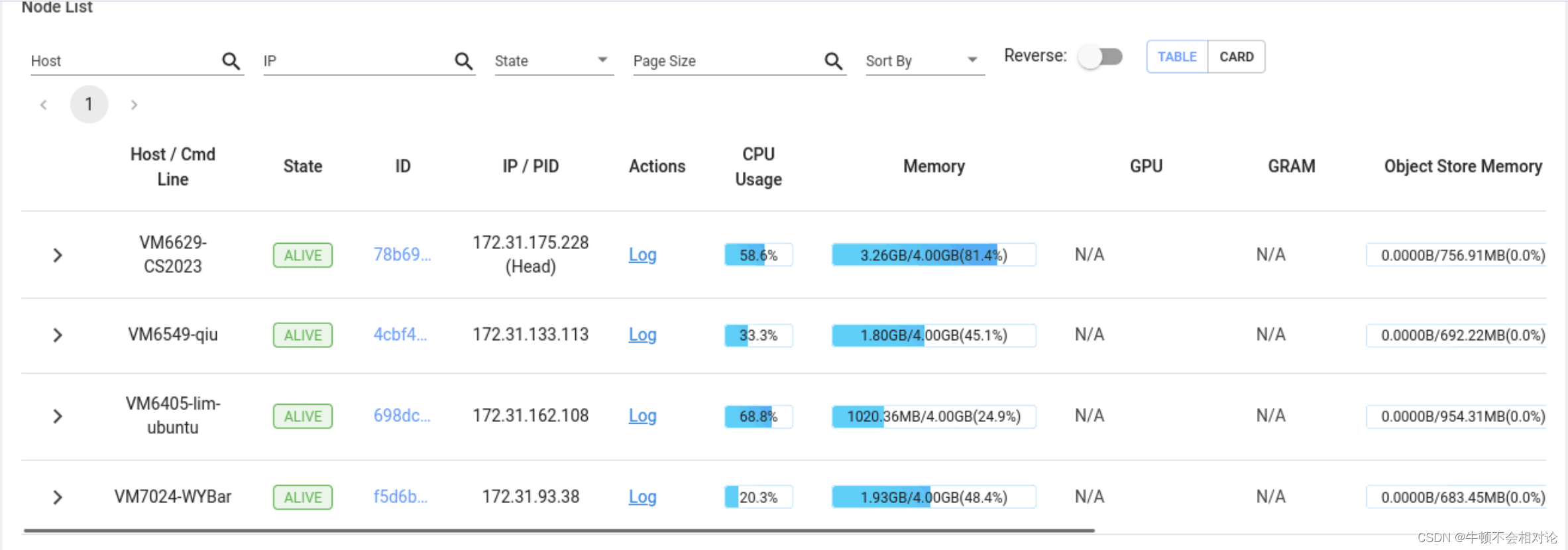

ray集群部署如下：

使用程序3进行任务运行时间和吞吐量的测试和分析

矩阵大小	100	200	400	500	600	700
执行时间(s)	1.63	2.52	3.87	5.07	7.00	9.66
吞吐量	0.61	1.58	2.16	4.93	5.14	5.07

结论与单机测试结论相同，矩阵大于500时，吞吐量趋于恒定。

注：由于单机和分布式采用了不同的虚拟机，所以他们之间执行时间没有可比性。

基于Docker的分布式ray性能测试

使用如下命令启动head节点：

sudo docker run -it rayproject/ray

在Docker的dash中创建头节点

ray start --head --port=6379 --include-dashboard=true --dashboard-host=0.0.0.0 --dashboard-port=8265

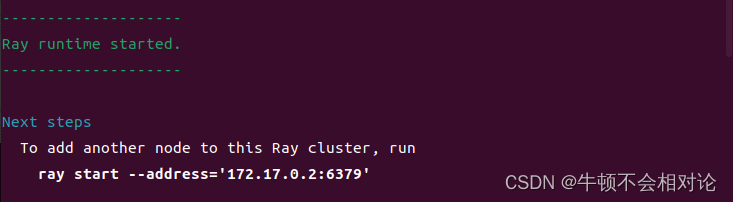

结果如下：

打开另一个Docker创建从节点

ray start --address='172.17.0.2:6379'

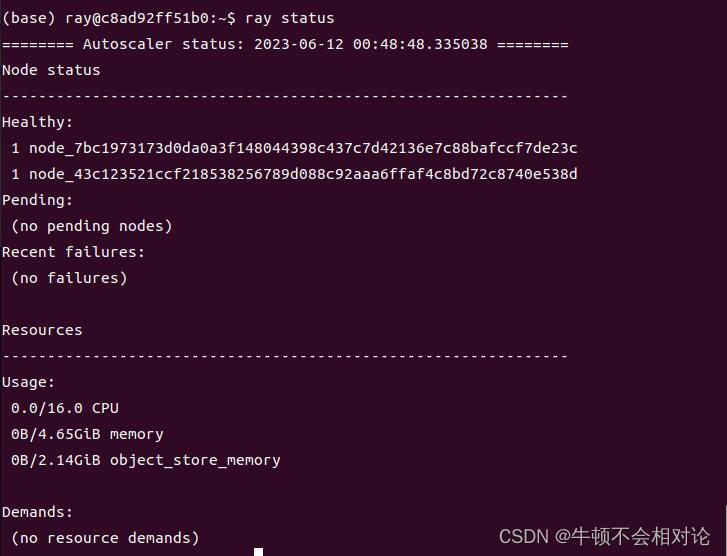

查看节点状态：

ray status

显示有两个节点，说明基于Docker的Ray部署成功。

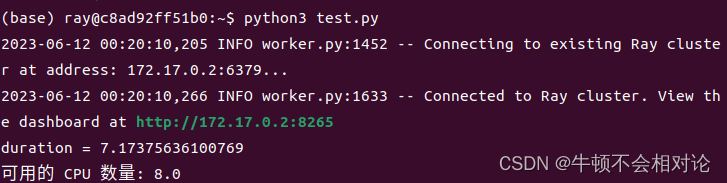

单节点程序运行时间（$800\times 800$）

使用程序3进行任务运行时间和吞吐量的测试和分析（两个节点）

矩阵大小	100	200	400	600	800	1000
执行时间(s)	2.16	2.58	3.63	6.03	10.80	17.08
吞吐量	0.463	1.55	4.40	5.97	5.92	5.85

结论与单机测试结论相同，矩阵大于600时，吞吐量趋于恒定。
