ensp 基于802.1Q实现跨交换机环境下的部门计算机互联与隔离，使用VLAN实现部门隔离并配置交换机间通信

VLAN在实际网络中的应用

网络管理员可以使用不同的方法，把交换机上的每个端口划分到某个VLAN中，以此在逻辑上分隔广播域。交换机能够通过VLAN技术为网络带来以下变化。

（1）增加了网络中广播域的数量，同时缩小了每个广播域的规模，相对地减少了每个广播域中终端设备的数量。

（2）提高了网络设计的逻辑性，网络管理员可以规避地理、物理等因素对于网络设计的限制。 在常见的企业园区网设计中，公司会为每一个部门创建一个VLAN，每个VLAN各自形成一个广播域，部门内部员工之间能够通过二层交换机直接通信，不同部门的员工之间必须通过三层IP路由功能才可以相互通信。

交换机端口的分类

华为交换机端口的工作模式主要有3种：Access（接入）端口、Trunk（干道）端口和Hybrid（混合）端口。

Access端口

Access端口用于连接计算机等终端设备，只能属于一个VLAN，也就是只能传输一个VLAN的数据。

Access端口收到入站数据帧后，会判断这个数据帧是否携带VLAN标签。若不携带，则为数据帧插入本端口的PVID并进行下一步处理；若携带，则判断数据帧的VLAN ID是否与本端口的PVID相同，若相同则进行下一步处理，否则丢弃。

Access端口在发送出站数据帧之前，会判断这个要被转发的数据帧中携带的VLAN ID是否与出站端口的PVID相同，若相同则去掉VLAN标签进行转发，否则丢弃

Trunk端口

Trunk端口用于连接交换机等网络设备，它允许传输多个VLAN的数据。

Trunk端口收到入站数据帧后，会判断这个数据帧是否携带VLAN标签。若不携带，则为数据帧插入本端口的PVID并进行下一步处理；若携带，则判断本端口是否允许传输这个数据帧的VLAN ID，若允许则进行下一步处理，否则丢弃。

Trunk端口在发送出站数据帧之前，会判断这个要被转发的数据帧中携带的VLAN ID是否与出站端口的PVID相同，若相同则去掉VLAN标签进行转发；若不同则判断本端口是否允许传输这个数据帧的VLAN ID，若允许则转发（保留原标签），否则丢弃

Hybrid端口

Hybrid接口是华为系列交换机端口的默认工作模式，它能够接收和发送多个VLAN的数据帧，可以用于链接交换机之间的链路，也可以用于连接终端设备。

Hybrid接口和Trunk接口在接收入站数据时，处理方法是相同的。但在发送出站数据时，端口会首先判断该帧的VLAN ID是否允许通过，如果不允许则丢弃，否则默认按原有数据帧格式进行转发。同时，它还支持带VLAN或不携带VLAN标签的方式发送指定VLAN的数据（通过【port hybrid tagged vlan】和【port hybrid untagged vlan】命令进行配置）。

因此，Hybrid接口兼具Access接口和Trunk接口的特征，在实际应用中，可以根据对端接口工作模式自动适配工作

项目规划设计

为实现各部门之间的隔离，需要在交换机上创建VLAN，并将各部门计算机的相应端口划分到相关的VLAN中，其中，VLAN10、VLAN20分别用于财务部、技术部。同时，因同一个VLAN中的计算机分属在不同的交换机上，故级联的通道应配置为Trunk类型，使其能传输不同VLAN的数据帧。 因此，本项目需要工程师熟悉交换机的VLAN创建、端口类型的转换及计算机的IP地址配置，涉及以下工作任务。

（1）创建VLAN并将端口划分到相应的VLAN。在交换机上为各部门创建相应的VLAN并配置VLAN描述，将连接计算机的端口类型转换模式并划分到相应的VLAN中。

（2）配置交换机互联端口为Trunk模式。将交换机互联端口配置为Trunk端口并允许相应的VLAN通过。

（3）配置各部门计算机的IP地址。使各部门的计算机可以互相通信

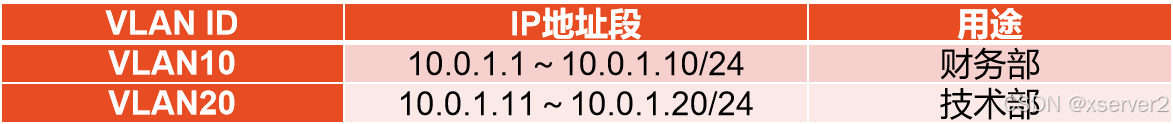

vlan规划

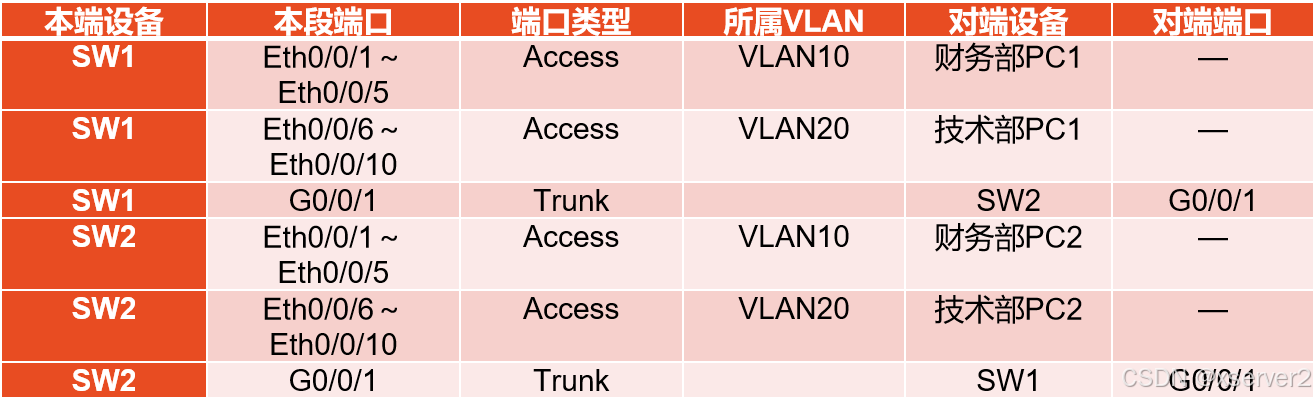

端口规划

ensp模拟

某公司现有财务部和技术部两个部门，出于数据安全的考虑，需要将各部门的计算机进行隔离。各部门的计算机办公地点有两层楼，他们通过两台24口二层交换机进行互联，这两台交换机均通过G0/0/1互联。公司网络拓扑图如图3-1所示，具体要求如下。

（1）财务部和技术部在这两层楼均有员工办公，其中财务部的计算机使用SW1的Eth0/0/1～Eth0/0/5端口及SW2的Eth0/0/1～Eth0/0/5端口；技术部的计算机使用SW1的Eth0/0/6～Eth0/0/10端口及SW2的Eth0/0/6～Eth0/0/10端口。

（2）出于安全考虑，需要在交换机中为各部门创建相应的VLAN，在实现部门内跨交换机通信的同时避免部门间相互通信。

（3）所有计算机均采用10.0.1.0/24网段，各部门的IP和接入交换机的端口信息如图所示

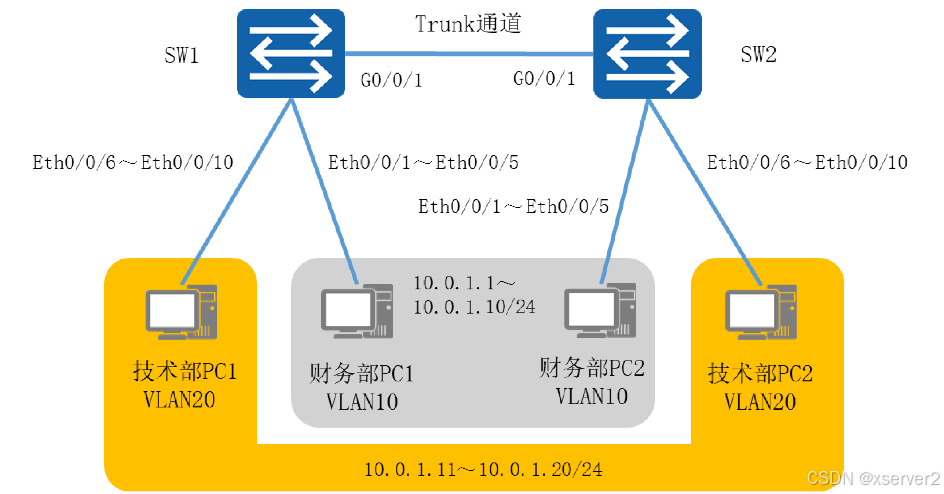

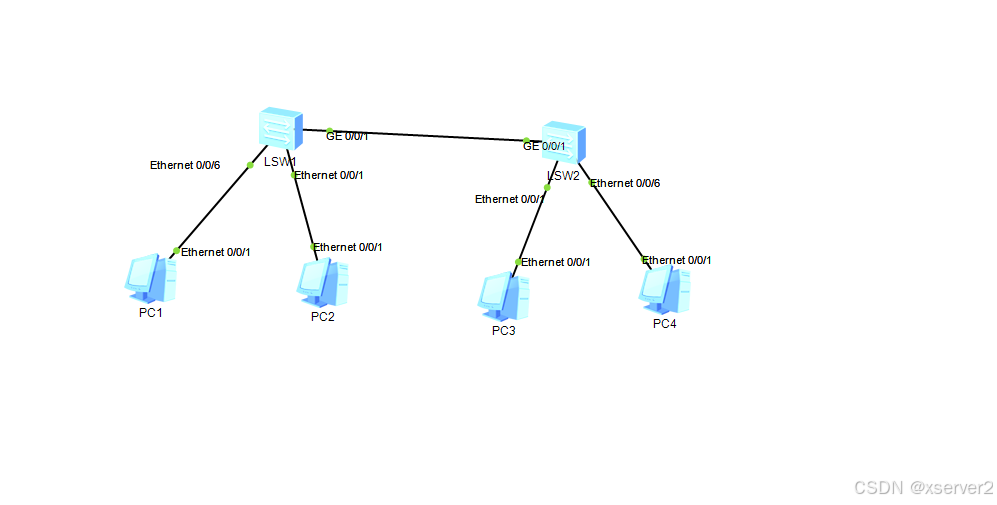

绘制拓扑图

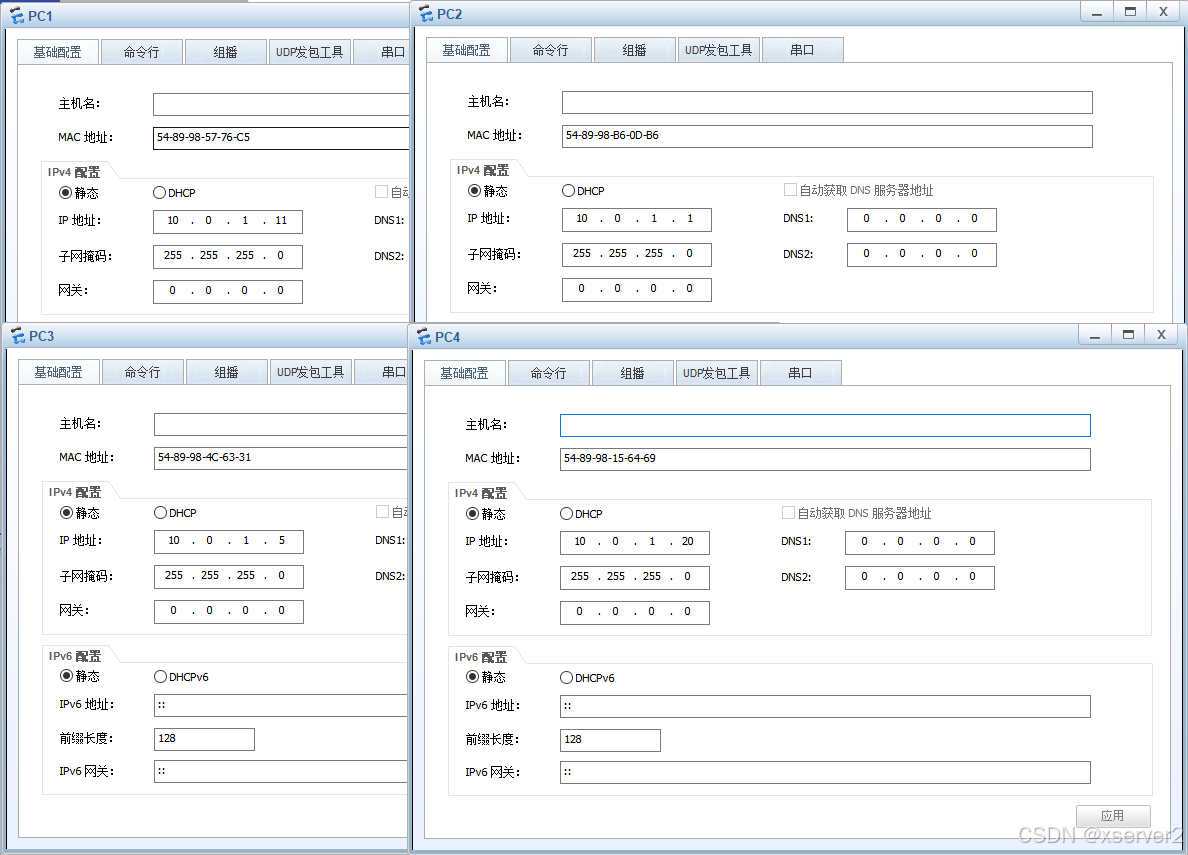

pc配置网络

创建VLAN并将端口划分到相应的VLAN

进入管理员视图并创建vlan、配置vlan描述信息

在交换机上创建VLAN后，可以通过【description name】命令修改VLAN的描述信息，方便记忆

在交换机SW1、SW2上将各部门计算机所使用的端口按部门分别组成端口组，统一将端口类型转换为Access模式，并设置端口PVID，将端口划分到相应的VLAN

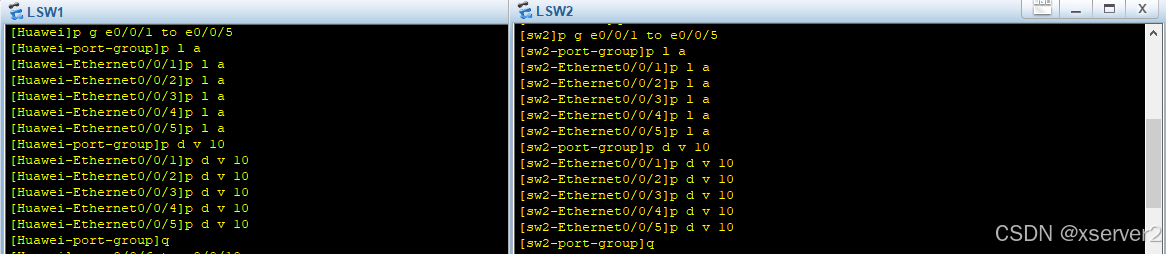

将两台交换机的e1~5端口设置为access并划分vlan10

将两台交换机的e6~10端口设置为access并划分vlan20

配置交换机互联端口为Trunk模式

配置G0/0/1为Trunk端口，允许VLAN10和VLAN20通过。 在交换机上创建VLAN后，管理员就可以进入对应端口，使用【port link-type { access | trunk | hybrid }】命令，修改对应端口的模式。当修改端口为trunk后，需要使用【port trunk allow-pass vlan { vlan-id1 [ to vlan-id2 ] }】命令，配置trunk干道允许哪些VLAN通过

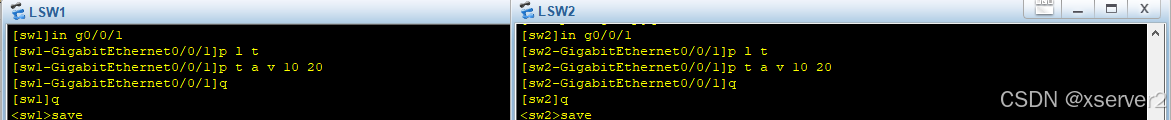

将两台交换机g0/0/1接口配置为trunk并放行vlan10 vlan20

在交换机上使用【display port vlan】 命令检查VLAN和端口配置情况

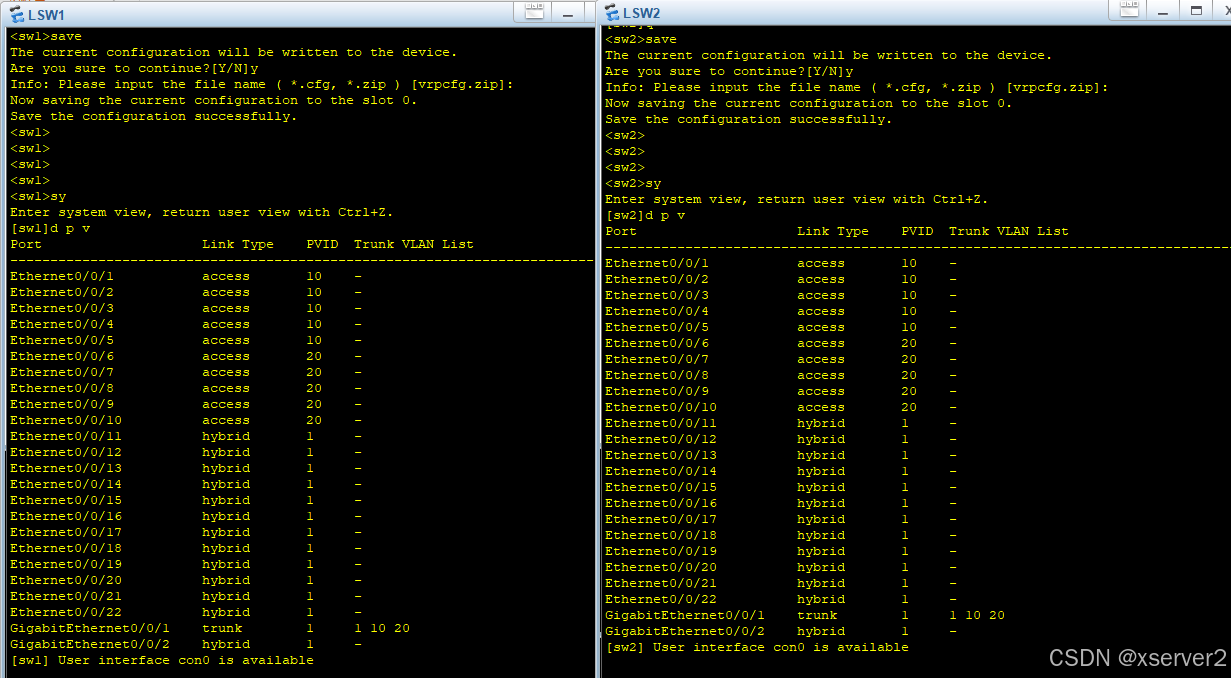

保存配置并查看vlan分配信息

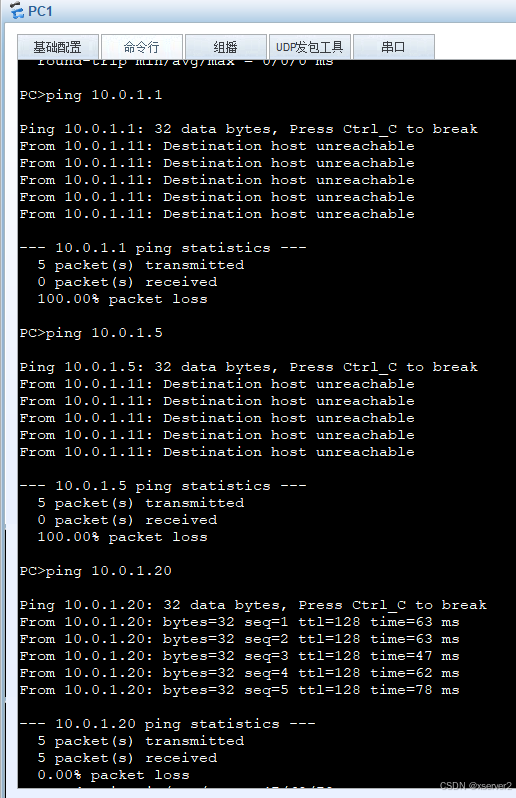

 pc机ping主机测试通断

同vlan的PC可ping通，反之则不通

VLAN能隔离广播域
