小技巧 | 读懂元器件“身份证”，丝印反查怎么高效进行？



重点内容速览：

| 读懂丝印信息

| 信息太少无法直接看出型号

| 实操案例，利用丝印反向查询芯片具体型号

硬件工程师时常需要分析现有产品的设计，然而，当面对一块电路板时，不明确知道上面的器件型号信息，设计分析就变得困难。

此外，不同批次的芯片虽然在工艺、设计和原料等方面相同，但由于晶圆厂和封装测试等方面的差异，生产出的芯片在质量和性能上可能存在差异。

因此，仔细查看芯片的具体型号和批次就变得至关重要，有了这些芯片型号，才能在网站上查找相应的datasheet、价格、库存等信息。

要查看电路板上的型号，需要注意元器件上的丝印标识，这是他们的标识代码，相当于元器件的身份证

如何读懂

丝印所表达的信息？

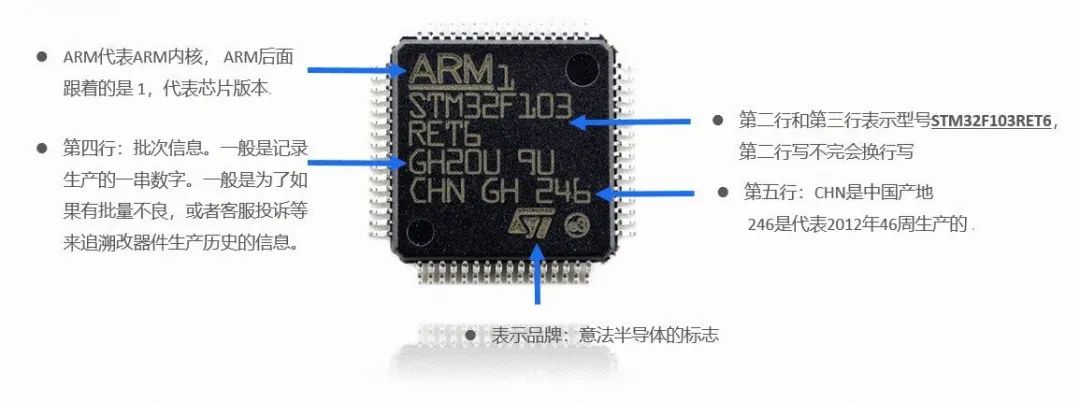

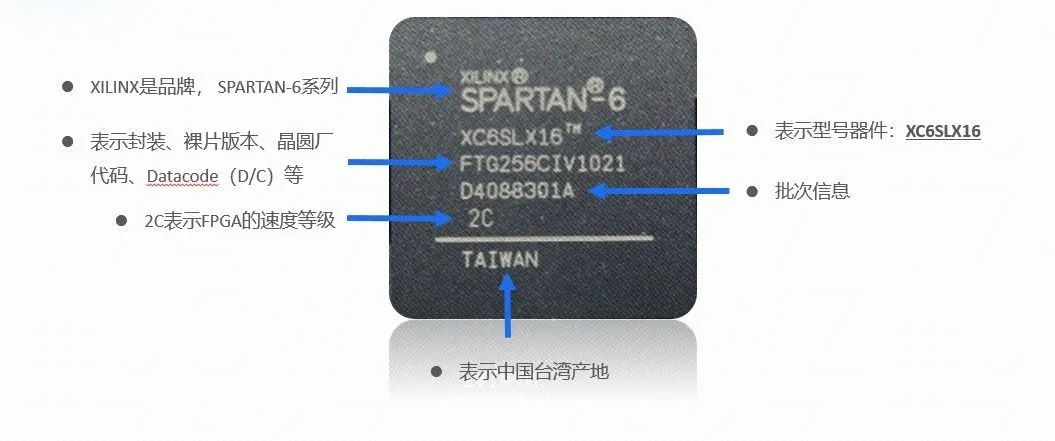

一串丝印代码包含着这颗芯片的品牌logo、型号信息、生产日期（D/C）、批次、封装代码等。丝印简单明了，字少但信息量大。通常，我们需要知道以下几点，才能顺利看懂大部分芯片的丝印。

1. 生产批次、批号代码（Lot No、Lot number、LOT、Lot code）

每一批产品被制造出来都会有对应生产批次号码，并且同一型号的不同批次号码都不同，通过这一串代码可以追溯、核对该批产品的生产历史。

2. 生产日期代码（D/C、data code）

即记录产品生产时间的代码，元器件制造生产周期较长，通常用年+周的数字代码表示它的生产时间，例如2215，表示2022年第15周生产。

3. 国家缩写代码

有些元器件表面还会有一些国家的缩写，例如CN表示中国，MYS表示马来西亚等。

还有一些非常简单的丝印，比如只有几个字母或者数字，像这种元器件就必须要通过丝印来查找型号。

信息很少

没法直接看出型号怎么办？

丝印上面的信息并不都是有助于查找资料的，比如像生产日期（D/C），批次信息会随时间流动而不断变化，所以这些信息不会作为丝印反查的搜索来源。

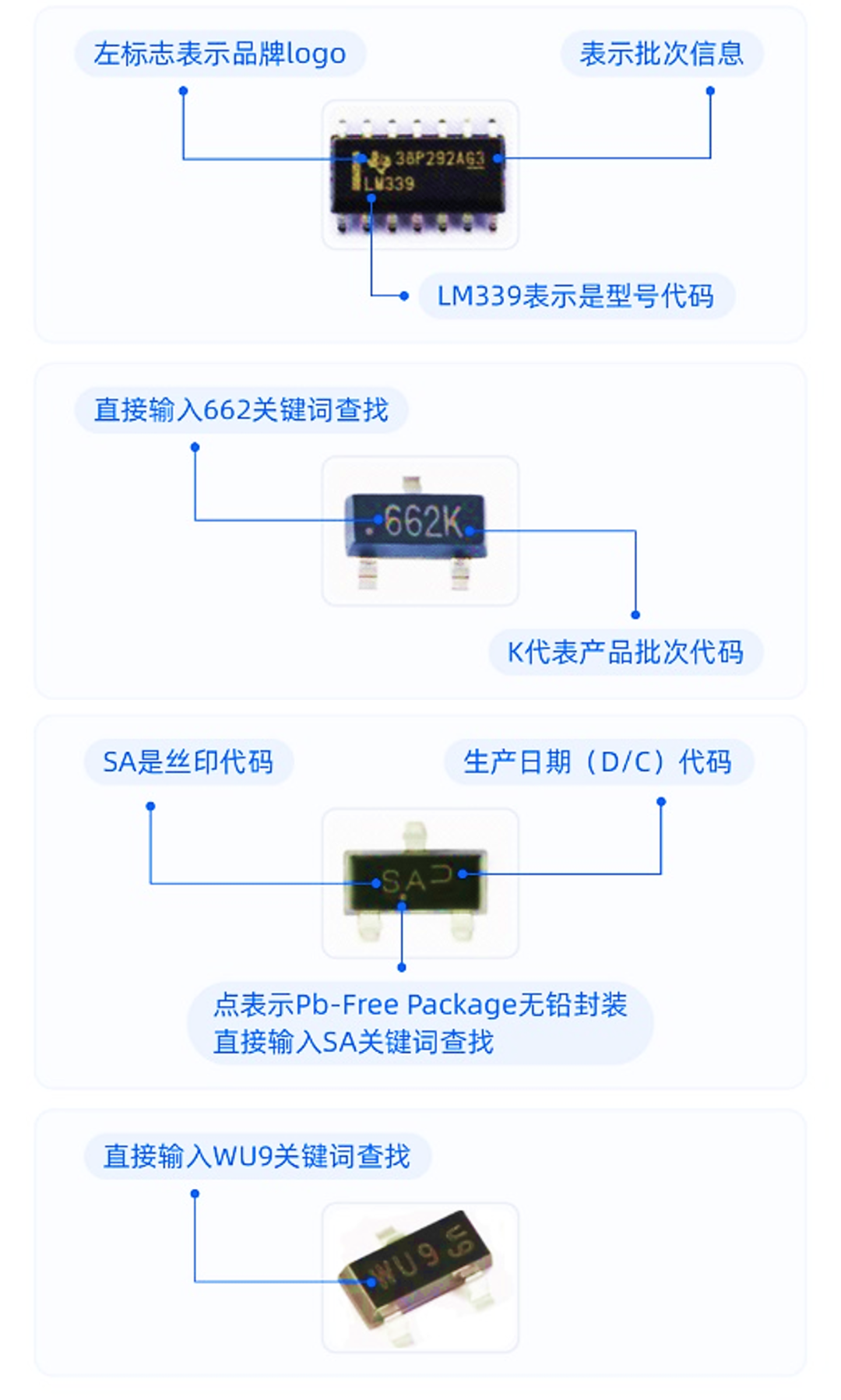

芯查查为大家提供了4种芯片丝印的样式供大家参考：

如何实操

利用丝印反向查询芯片的具体型号？

芯查查APP专门提供了丝印反查入口，没有小广告，不需要付费，绿色干净，数据还全。

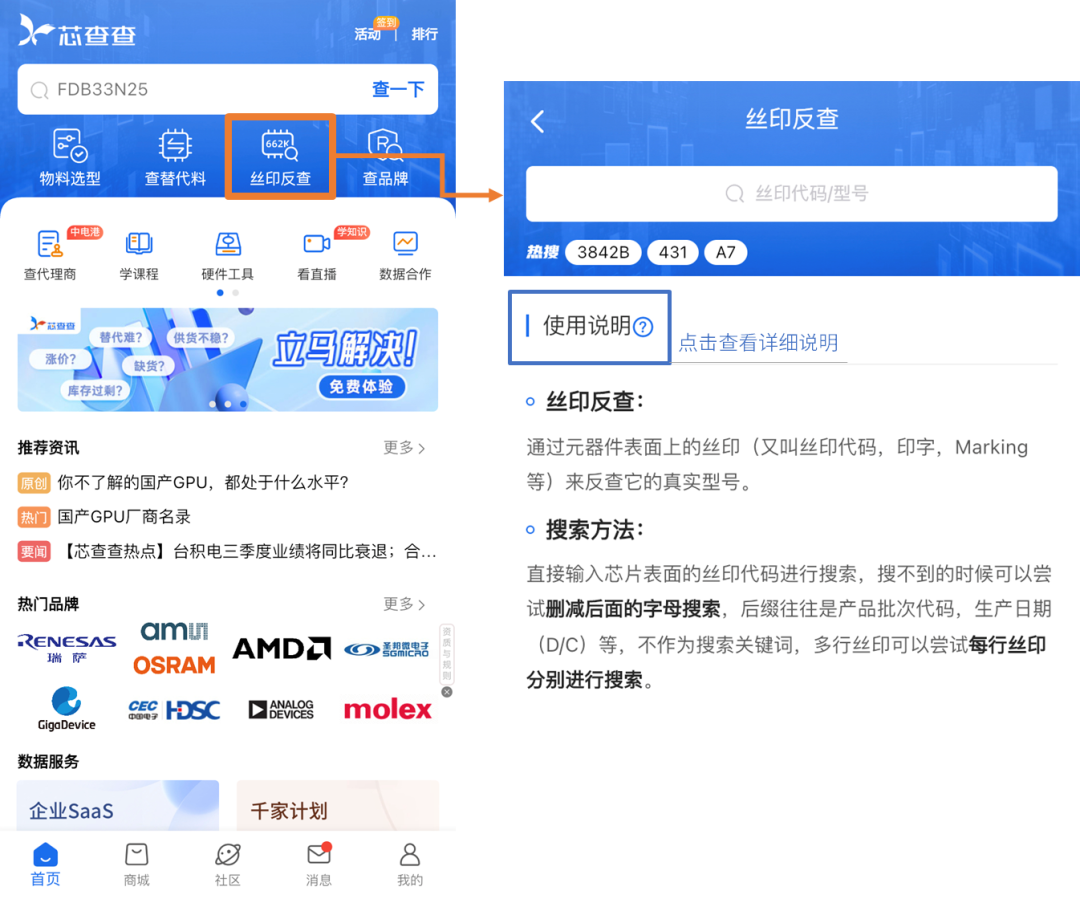

1. 进入芯查查APP首页，点击首页的“丝印反查”图标。

2. 功能页面提供了丝印反查查询方法供用户参考，表述和上文略微有些出入，但总体指导内容一致。如果不需要指导丝印查询步骤直接点击搜索栏。

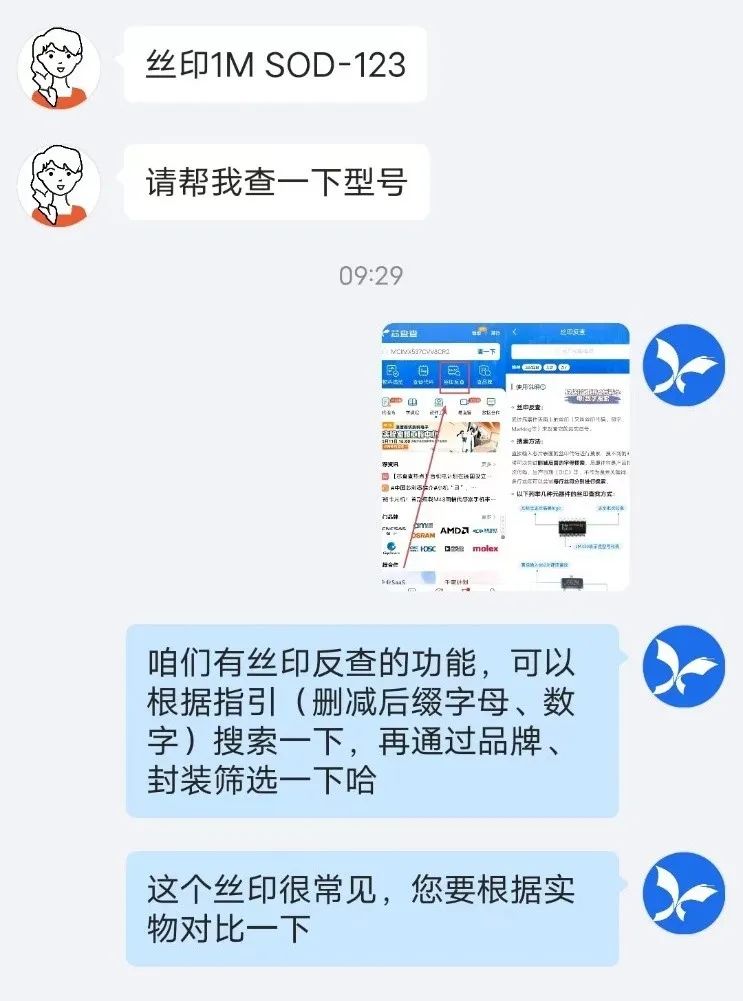

截取芯查查用户的提问来进行具体解说。



用户询问[丝印1M SOD-123]的具体型号，按照用户提供的信息，以及上述查询方法，在搜索框内输入[1M]进行查询。

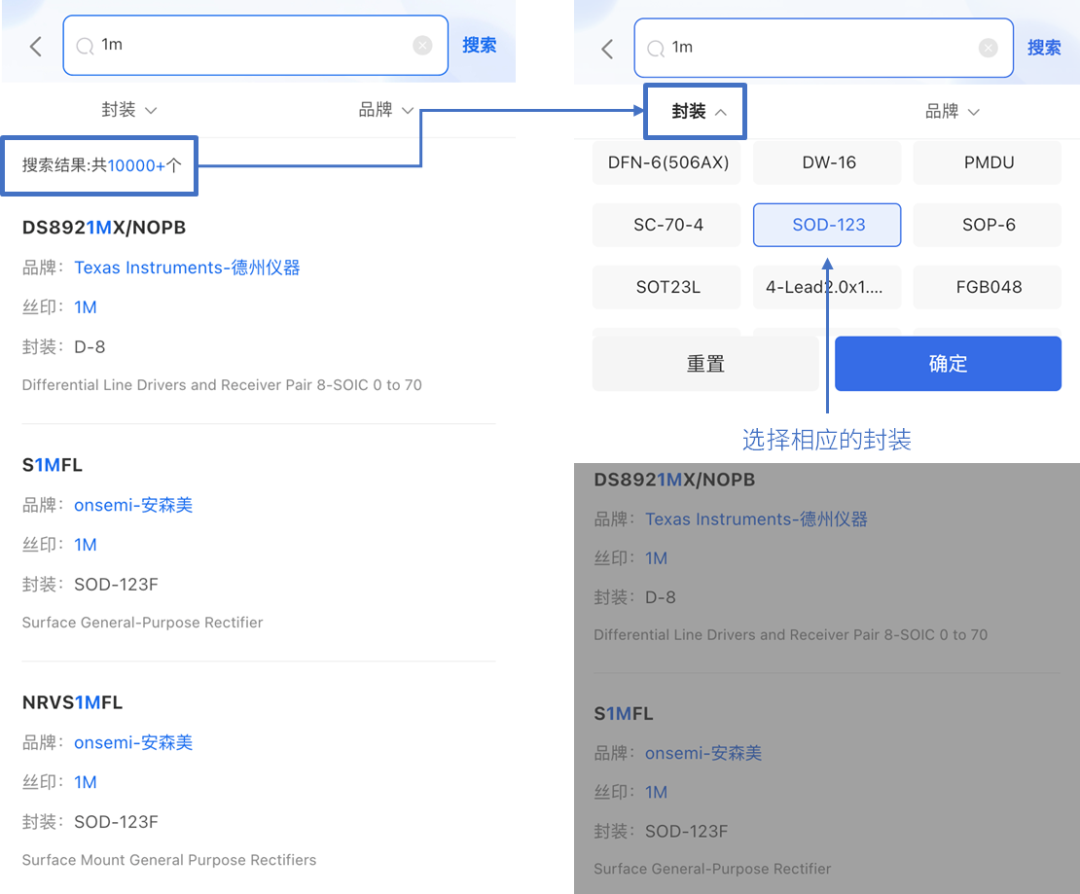

见下图，搜索结果很多，此时可再根据已有的封装进行筛选。如若已知元器件的品牌，可使用品牌筛选功能。
